표면 형상 제거
응용 시나리오
이 스텝은 후속 단계에서 국소 높이 변화에 주목해야 하는 시나리오에 적합합니다. 전체적인 기울기, 굽힘 등의 배경 형상이 특징 추출 및 측정 결과에 미치는 영향을 줄이는 데 도움이 됩니다.

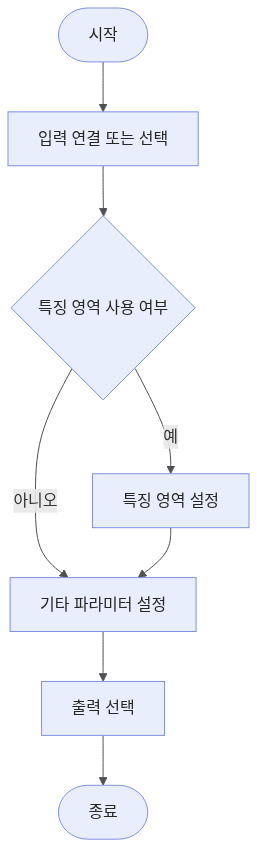

사용 방법
입력
| 입력 항목 | 설명 |
|---|---|
표면 데이터 |
형상 제거를 수행할 표면 데이터입니다. |
정렬 파라미터 그룹 |
선택 입력입니다. 입력하면 대상 물체의 포즈 변화에 따라 특징 영역의 포즈도 동기화되어 조정됩니다. |
파라미터 설명
일반 파라미터
| 파라미터 | 설명 |
|---|---|
특징 영역 사용 |
특징 영역을 사용하여 처리에 참여하는 표면 데이터의 범위를 제한할지 여부를 결정합니다. 이 파라미터를 선택하면 이 스텝은 특징 영역 내 데이터만 처리합니다. |
특징 영역 |
특징 영역 사용 파라미터를 선택한 경우에만 표시됩니다. 특징 영역 설정을 참조하여 특징 영역을 설정하고 조정하는 방법을 확인하세요. |
이상치 제거 |
켜면 낮은 백분위수와 높은 백분위수 기준으로 비정상적으로 낮은 값과 높은 값을 제거합니다. 입력 표면에 버, 스파이크, 고립 노이즈 또는 이상 깊이 구덩이가 있는 경우에 적합하며, 후속 형상 제거 및 필터 결과에 미치는 이상치 영향을 줄이는 데 도움이 됩니다.
|
단파 차단 파장 |
단파 필터의 차단 파장을 설정합니다. 이 파장보다 작은 요동은 단파로 간주되어 제거되며, 고주파 노이즈 제거에 사용됩니다. 입력 이미지 해상도의 3~5배 정도로 설정하는 것이 좋습니다. |
장파 차단 파장 |
장파 필터의 차단 파장을 설정합니다. 물결 모양, 굽힘 등 큰 규모의 배경 요동 제거에 사용됩니다. |
고급 파라미터
대부분의 경우 고급 파라미터는 기본값을 유지해도 됩니다. 경계에서 뚜렷한 왜곡이 발생하거나 배경 형상을 충분히 제거하지 못했거나 국소 특징이 과도하게 약해지는 경우에만 고급 파라미터를 조정하세요.
| 파라미터 | 설명 |
|---|---|
공백 채우기 방식 |
표면의 공백 또는 유효하지 않은 지점의 채우기 방식을 선택합니다.
|
다항식 피팅 |
활성화 시, 다항식 차수 및 샘플링 간격을 적용하여 전체 형상 피팅을 수행합니다.
|
경계 처리 방식 |
필터링 시 표면 경계에서 데이터가 부족해 왜곡이 발생하는 문제를 줄이기 위해 경계 처리 방식을 선택합니다.
|
장파 필터 모델 |
장파 필터에 사용할 모델을 선택합니다. 장파는 일반적으로 물결 모양, 굽힘 등 가로 스팬이 큰 배경 요동을 나타냅니다. 가우시안 및 등방성 스플라인 두 가지 필터 모델을 지원합니다. |
오류 분석
|
CV-W4601
오류: 낮은 백분위수 값이 0~0.05 범위를 벗어났습니다.
가능한 원인: 낮은 백분위수가 너무 낮거나 높아 비정상적으로 낮은 값을 제거하는 임계값이 허용 범위를 벗어났습니다.
해결 방법: 낮은 백분위수를 다시 설정하여 유효 범위 내로 맞추세요.
CV-W4602
오류: 높은 백분위수 값이 0.95~1 범위를 벗어났습니다.
가능한 원인: 높은 백분위수가 너무 낮거나 높아 비정상적으로 높은 값을 제거하는 임계값이 허용 범위를 벗어났습니다.
해결 방법: 높은 백분위수를 다시 설정하여 유효 범위 내로 맞추세요.
CV-W4603
오류: 공백 채우기 방식 값이 유효하지 않습니다.
가능한 원인: 선택한 채우기 전략이 현재 스텝에서 지원하는 공백 채우기 방식이 아닙니다.
해결 방법: 필요한 경우 유효한 공백 채우기 방식을 선택하세요. 예: 선형 보간 채우기 또는 최솟값 채우기.
CV-W4604
오류: 다항식 차수 값이 1~9 범위를 벗어났습니다.
가능한 원인: 다항식 차수가 너무 낮거나 높아 전체 형상 맞춤에 사용할 수 없습니다.
해결 방법: 다항식 차수를 다시 설정하여 유효 범위 내로 맞추세요.
CV-W4605
오류: 경계 처리 방식 값이 유효하지 않습니다.
가능한 원인: 선택한 방식이 현재 스텝에서 지원하는 경계 처리 방식이 아닙니다.
해결 방법: 필요한 경우 유효한 경계 처리 방식을 선택하세요. 예: 경계 제거, 0 채우기 (ZPA), 선형 외삽 (LEX), 선대칭 반사 (LSR) 또는 점대칭 반사 (PSR).
CV-W4606
오류: 단파 차단 파장 값이 0.001~100 범위를 벗어났습니다.
가능한 원인: 단파 차단 파장이 너무 작거나 커서 단파 필터에 사용할 수 없습니다.
해결 방법: 단파 차단 파장을 다시 설정하여 유효 범위 내로 맞추세요.
CV-W4607
오류: 장파 차단 파장 값이 0.001~100 범위를 벗어났습니다.
가능한 원인: 장파 차단 파장이 너무 작거나 커서 장파 필터에 사용할 수 없습니다.
해결 방법: 장파 차단 파장을 다시 설정하여 유효 범위 내로 맞추세요.
CV-W4608
오류: 특징 영역이 유효하지 않습니다.
가능한 원인: 특징 영역이 비어 있거나 영역 내에 유효한 표면 데이터가 없습니다.
해결 방법: 특징 영역을 다시 설정하여 유효한 표면 데이터 범위에 위치하도록 하세요.
CV-W4609
오류: 샘플링 간격 값이 1~9 범위를 벗어났습니다.
가능한 원인: 샘플링 간격이 너무 작거나 커서 다항식 피팅 샘플링에 사용할 수 없습니다.
해결 방법: 샘플링 간격을 다시 설정하여 유효 범위 내로 맞추세요.
CV-W4610
오류: 장파 필터 모델 값이 유효하지 않습니다.
가능한 원인: 선택한 필터 모델이 현재 스텝에서 지원하는 장파 필터 모델이 아닙니다.
해결 방법: 필요한 경우 유효한 장파 필터 모델을 선택하세요. 예: 가우시안 또는 등방성 스플라인.
CV-W4611
오류: 특징 영역이 너무 작거나, 현재 데이터 범위에 비해 단파/장파 차단 파장이 너무 큽니다.
가능한 원인: 특징 영역이 덮는 데이터 범위가 너무 작아 처리에 참여하는 유효 데이터 포인트가 부족합니다. 또는 현재 데이터 범위에 비해 단파/장파 차단 파장이 너무 크게 설정되어 유효한 필터링 결과를 얻을 수 없습니다.
해결 방법: 특징 영역을 조정하여 충분한 유효 표면 데이터를 포함하도록 하거나, 단파 차단 파장과 장파 차단 파장을 줄이세요.
