표면 자르기
응용 시나리오
이 스텝은 표면 데이터에서 목표 영역을 남기거나 간섭 영역을 제외해야 하는 시나리오에 적합합니다. 특징 영역으로 자르기 범위를 한정하여 무관한 데이터가 이후 측정, 피팅 및 분석에 미치는 영향을 줄일 수 있습니다.

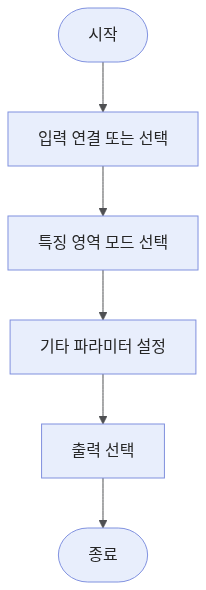

사용 방법
입력
| 입력 항목 | 설명 |
|---|---|
표면 데이터 |
자를 표면 데이터입니다. |
정렬 파라미터 그룹 |
선택적 입력입니다. 입력하면 대상 물체의 포즈 변화에 따라 특징 영역의 포즈를 동기화하여 조정할 수 있습니다. |
파라미터 설명
| 파라미터 | 해석 |
|---|---|
특징 영역 모드 |
자르기 시 특징 영역 내부 또는 외부의 표면 데이터를 남길지 선택합니다. |
특징 영역 |
표면 데이터를 자르는 데 사용할 특징 영역을 추가합니다. 하나 이상의 특징 영역을 추가할 수 있으며, 여러 특징 영역은 합집합으로 처리됩니다. 이 스텝은 특징 영역에 대해 6자유도 포즈 설정을 지원합니다. 즉 중심점의 X/Y/Z 좌표와 X/Y/Z축을 중심으로 한 회전 각도를 조정할 수 있습니다. 특징 영역을 설정하고 조정하는 방법은 특징 영역 설정을 참조하세요. |
오류 분석
|
