특징으로 평면 생성
사용 방법

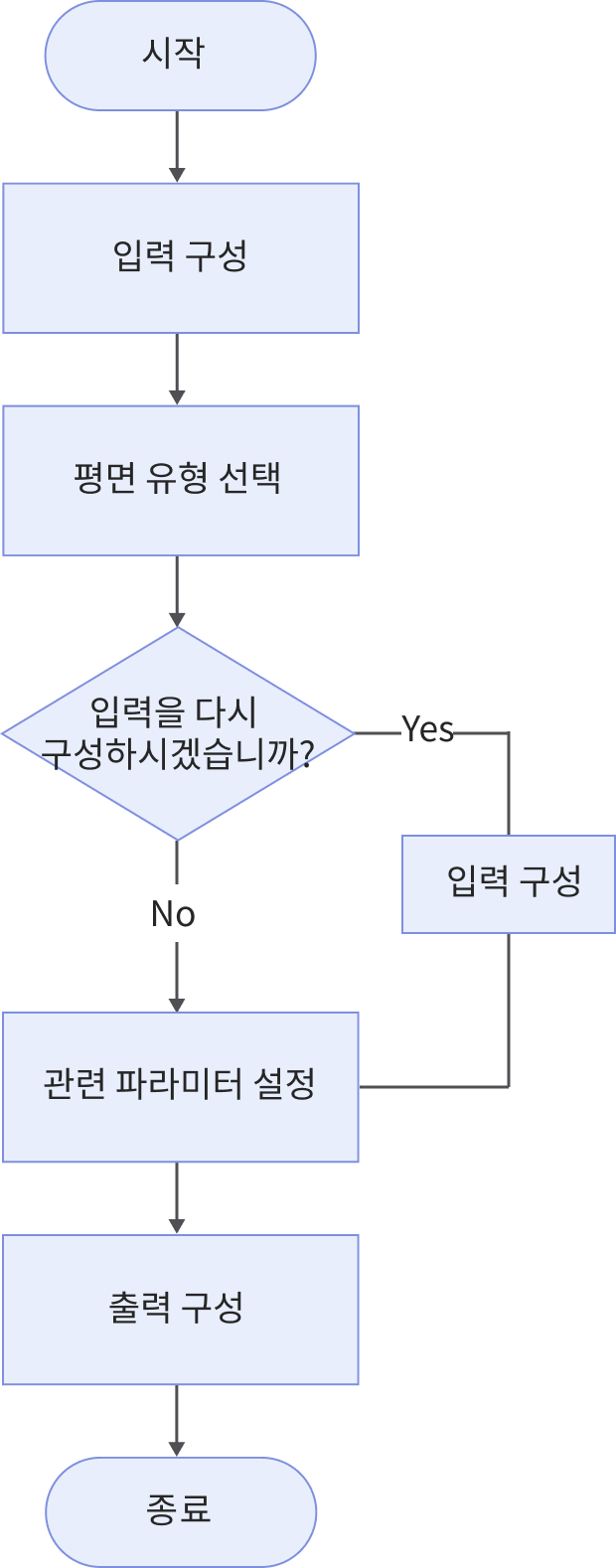

이 스텝의 사용 방법은 다음과 같습니다.
-
입력할 데이터 선택합니다. 해당 스텝의 포트를 연결하거나 파라미터 설정 구역의 입력 영역에서 입력할 데이터를 선택합니다.
-
파라미터 섹션에서 평면 유형을 선택하여 생성 방법을 결정하고 입력 섹션에서 데이터를 입력합니다.
-
파라미터 섹션에 기타 파리미터가 있는 경우 필요에 따라 선택하고 조정합니다.
-
출력 표시줄에서 출력 항목 옵션을 선택한 후, 왼쪽에 있는 ▶를 클릭하여 하한과 상한을 설정하여 해당 항목의 허용 범위를 결정합니다.
파라미터 설명
평면 유형
파라미터 설명: 평면을 생성하는 방법입니다.
평면의 유형에 따라 스텝에 입력되는 기하학적 특징과 조정해야 하는 파라미터가 달라집니다. 구체적인 내용은 아래와 같습니다.
| 평면 유형 | 입력해야 하는 기하학적 특징 | 파라미터 조정 | ||
|---|---|---|---|---|
고정 평면 |
- |
생성할 평면의 고정점 좌표와 법선 벡터를 입력한 후, 스텝 실행 후 해당 점을 지나는 평면을 출력합니다. |
||
점과 법선으로 이루어진 평면 |
점, 선 |
주어진 선은 생성될 평면의 법선 벡터로 사용됩니다. 스텝 실행 후 지정된 점을 지나는 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
||
점과 선으로 이루어진 평면 |
점, 선 |
스텝이 실행된 후, 주어진 점과 평면을 지나는 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
||
세 점으로 이루어진 평면 |
점 1, 점 2, 점 3 |
스텝이 실행된 후, 주어진 세 점을 지나는 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
||
원으로 이루어진 평면 |
원 |
스텝이 실행된 후, 주어진 원을 지나는 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
||
점을 지나 평면에 평행 |
점, 평면 |
스텝이 실행된 후, 주어진 점을 통과하고 평면과 평행한 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
||
점과 평면의 수직 평면 |
점 1, 점 2, 평면 |
스텝이 실행된 후, 주어진 두 점을 통과하고 주어진 평면에 수직인 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
||
선과 평면의 수직 평면 |
선, 평면 |
스텝이 실행된 후, 주어진 선을 통과하고 주어진 평면에 수직인 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
||
두 평면 사이의 중간 평면 |
평면 1, 평면 2 |
스텝이 실행된 후, 주어진 두 평면을 절반으로 나누는 평면을 출력합니다. 다른 파라미터는 조정하지 않아도 됩니다. |
||
법선 벡터를 따라 평면 오프셋 |
평면, 오프셋값 |
오프셋값 파라미터를 설정하거나, 오프셋값 입력 포트를 통해 오프셋 거리를 입력합니다. 스텝이 실행된 후, 주어진 평면의 법선 벡터 방향으로 지정된 거리만큼 오프셋된 평면을 출력합니다. 양수는 법선 벡터 방향으로의 오프셋을, 음수는 법선 벡터 반대 방향으로의 오프셋을 의미합니다.
|
출력
출력 항목을 선택하고 스텝에 출력 포트를 추가하면, 스텝 실행 후 해당 데이터가 출력됩니다. 실제 측정 수요에 따라 해당 출력 항목을 선택할 수 있습니다.
|
확장 가능한 출력 항목을 선택한 경우, ▶ 아이콘을 클릭하여 확장한 후 하한과 상한을 설정하여 허용 범위를 결정합니다. 출력 값이 허용 범위 내에 있으면 합격(OK), 벗어나면 불합격(NG)으로 판정됩니다. |
| 출력 항목 | 설명 |
|---|---|
X축에 대한 회전 각도 |
평면의 회전 각도는 평면의 법선 벡터가 Y축과 X축을 기준으로 순차적으로 회전하는 각도를 나타냅니다. 먼저 Y축을 기준으로 법선 벡터(0, 0, 1)를 회전한 다음 X축을 기준으로 회전하면 생성된 평면의 법선 벡터가 생성됩니다. |
Y축에 대한 회전 각도 |
|
Z 오프셋 |
생성된 평면과 Z축의 교차점의 Z 값입니다. |
법선 벡터 X |
생성된 평면에 대한 법선의 X 값입니다. |
법선 벡터 Y |
생성된 평면에 대한 법선의 Y 값입니다. |
법선 벡터 Z |
생성된 평면에 대한 법선의 Z 값입니다. |
거리 |
좌표계의 원점에서 평면까지의 거리입니다. |
생성된 평면 |
선택한 평면 유형을 바탕으로 생성된 평면은 다른 스텝의 입력으로 사용할 수 있습니다. |
오류 분석
|
CV-W8305
오류: 유일한 평면을 생성할 수 없습니다.
가능한 원인:
-
평면 유형이 '점과 평면의 수직 평면’으로 설정되었으며, 두 점을 연결하는 선은 입력된 평면에 수직입니다. 따라서 두 점을 연결하는 선을 지나면서 입력 평면에 수직인 평면은 유일하지 않습니다.
-
평면 유형은 '선과 평면의 수직 평면’으로 설정되었으며, 입력된 선은 입력된 평면에 수직입니다. 따라서 입력된 선을 지나면서 입력 평면에 수직인 평면은 유일하지 않습니다.
해결 방법:
-
평면 유형이 '점과 평면의 수직 평면’으로 설정된 경우, 두 점을 연결하는 선이 입력 평면과 수직이 아닌지 확인합니다.
-
평면 유형은 '선과 평면의 수직 평면’으로 설정된 경우, 입력된 선이 입력된 평면과 수직이 아닌지 확인합니다.
