STLモデルを修正
STLモデルを使用して点群を生成する際、まずSTLモデルの法線ベクトルが正しいかどうかを判断する必要があります。STLモデルの法線ベクトルに異常がある場合、生成された点群の法線ベクトルにも異常が発生し、マッチング精度に直接影響します。このような場合、STLモデルを修正する必要があります。
STLモデルの法線ベクトルの正確性を判断する方法
STLモデルをワークライブラリにインポートすると、通常、モデルは均一なレンダリング効果を示しています。黒く表示されている場合、通常、その部分の法線ベクトルの方向に異常があり、STLモデルの修正が必要です。
下表に、法線ベクトルが正常なモデルと異常なモデルの例を示します。

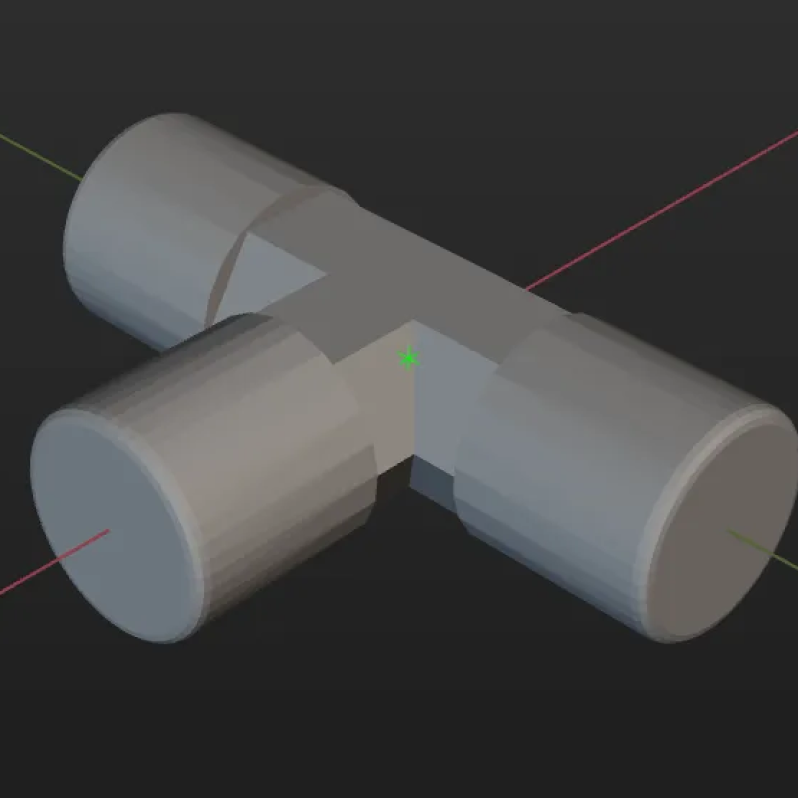

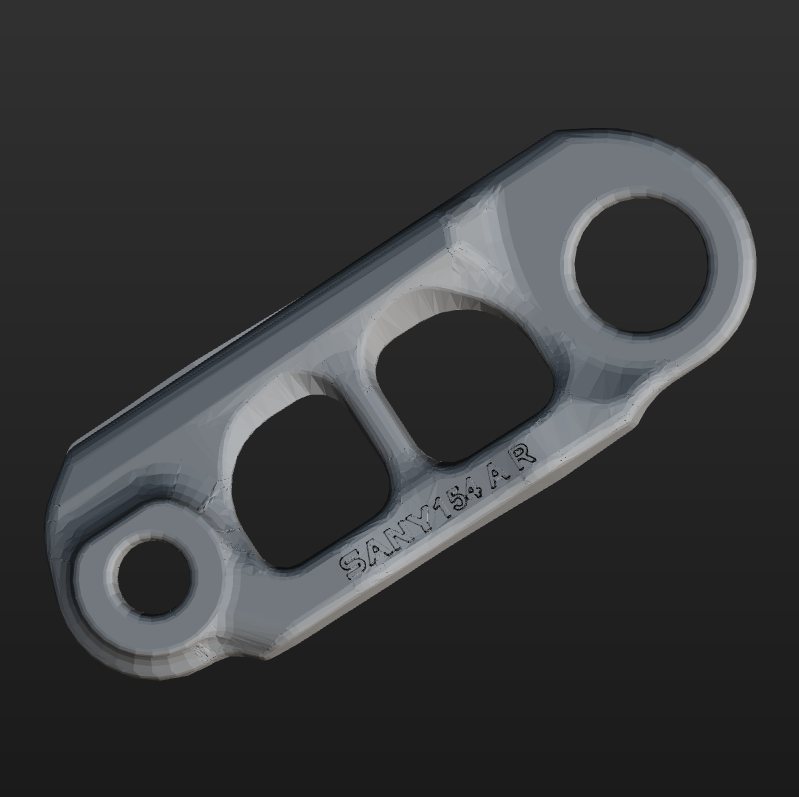

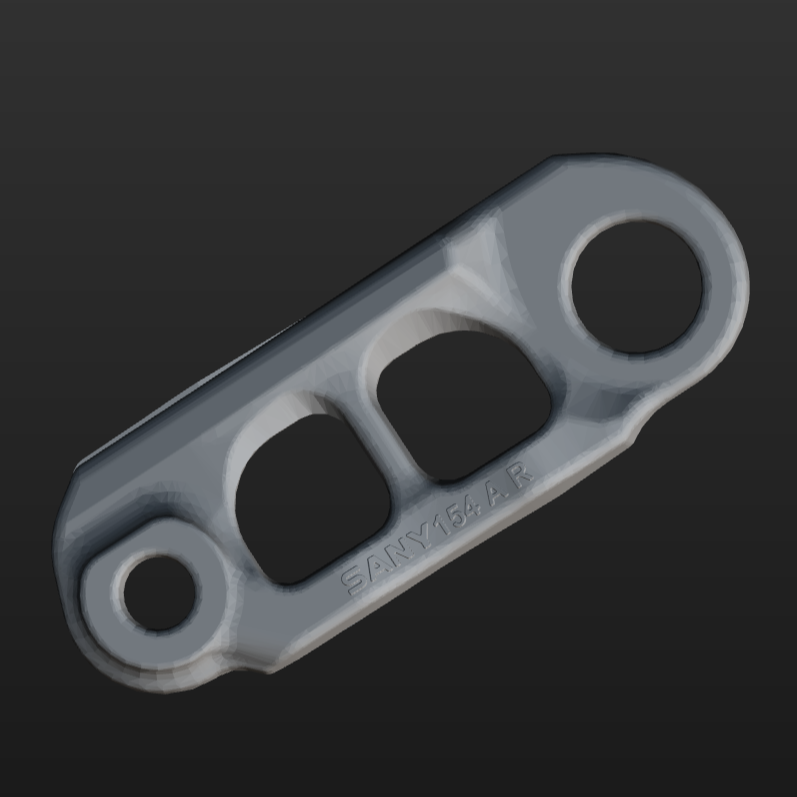

| 法線ベクトルの方向が正常 | 法線ベクトルの方向が異常 |
|---|---|
|
|
|
|
STLモデルの修正方法
STLモデルの法線ベクトルに異常があることが確認された場合、「STLモデルの法線ベクトル修正ツール」を使用してSTLモデルを修正できます。
「STLモデルの法線ベクトル修正ツール」のダウンロードと使用方法については、STLモデルの修正に関する資料 をご参照ください。
