级联模块使用案例-训练分割小工件的高精度模型

您正在查看最新版本（V2.6.2）的文档。如果您想查阅其他版本的文档，可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本，请随时联系梅卡曼德技术支持。

本文以3D视觉引导曲轴上料为例，介绍在视野范围大、工件尺寸小的场景下，如何通过级联算法模块训练一个高精度的深度学习模型。

训练流程

曲轴自动化上料需要引导机器人从托盘中识别并抓取散乱放置的曲轴，可通过级联模块实现以下三个主要步骤：

  1. 使用目标检测模块定位装有曲轴的托盘位置。

  2. 使用实例分割模块分割出托盘上放置的曲轴。

  3. 使用目标检测模块定位曲轴大端，便于抓取。

需要根据各个模块的识别目标有针对性地进行数据采集及标注，才能训练出更精确的模型。

数据采集

调整相机的2D参数

  • 高分辨率模式：推荐使用高分辨率相机采集图像进行训练。本案例中，LSR L-V4相机使用1200万像素的高分辨率模式。

  • 曝光模式：由于环境光差异较大，并且背景托盘颜色多样，建议将RGB相机的曝光模式设置为自动曝光，并将自动曝光感兴趣区域设置为托盘。

  • 灰度值：曲轴为高反光工件，建议调整灰度值参数，确保在深色和浅色托盘背景下，工件图像均不过曝。

采集数据

为了保证数据的全面性和代表性，采集数据时需要包含以下场景：

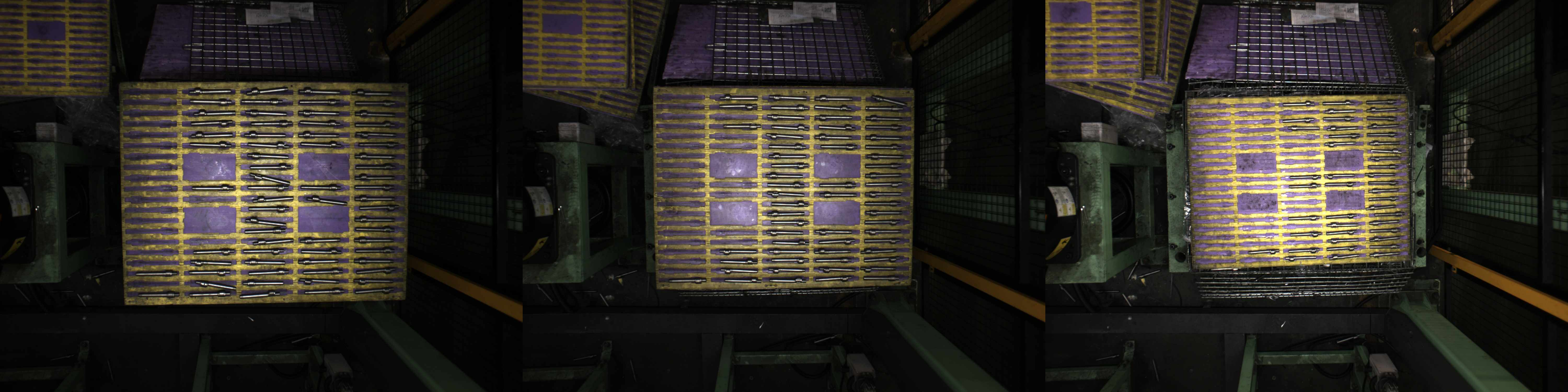

  • 层高：采集不同层高的图像数据，特别是顶层、中间层和底层的数据。

    acquire layer heights

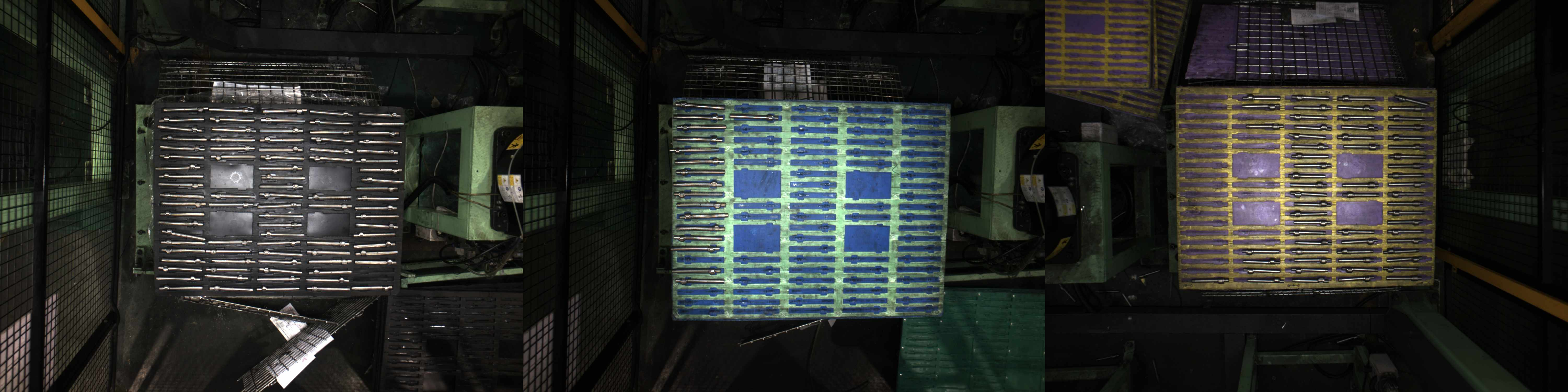

  • 托盘背景：采集每种颜色的托盘背景下的数据。

    acquire trays

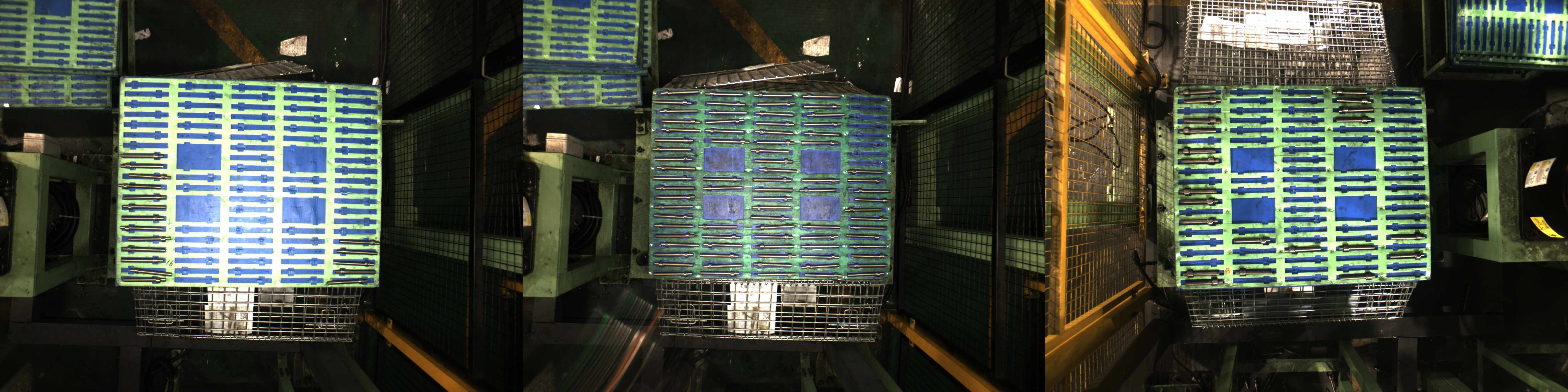

  • 光照条件：采集早晚和不同工位的光照条件下的数据，尤其是反光状态的数据。

    acquire lighting conditions

  • 曲轴数量：采集从满盘到空盘不同数量的曲轴数据，特别是曲轴数量少于20个的数据。

    acquire crankshafts

标注数据并训练模型

  • 目标检测

    识别目标：托盘

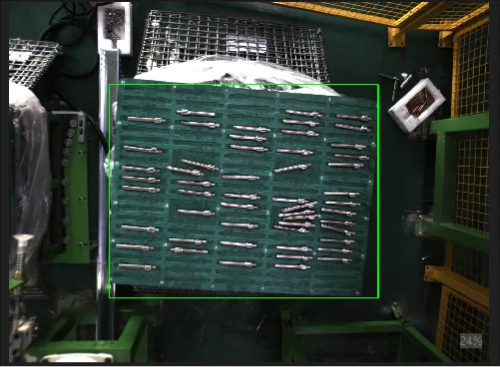

    标注托盘的最小外接矩形框后进行训练。

    label tray

  • 实例分割

    识别目标：曲轴

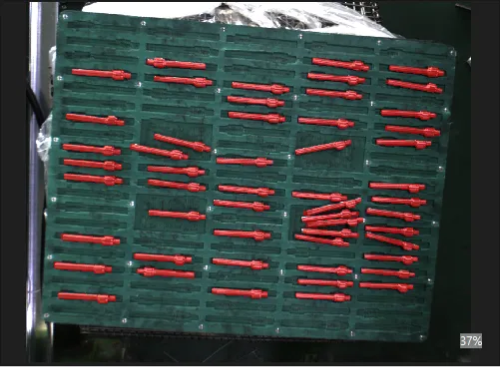

    标注曲轴的精确外轮廓后进行训练。

    label crankshaft

  • 目标检测

    识别目标：曲轴大端

    标注曲轴大端的最小外接矩形框后进行训练。

    label crankshaft big end

完成训练和验证后可导出模型。导出后的模型可在 Mech-Vision 与 Mech-DLK SDK 、Mech-MSR 中使用，单击此处查看详细说明。
