サーフェスを平面にフィット
機能
選択した特定の領域または全データに基づいて平面をフィッティングします。フィッティングされた平面は、他のステップで基準平面としてよく使用されます。
|

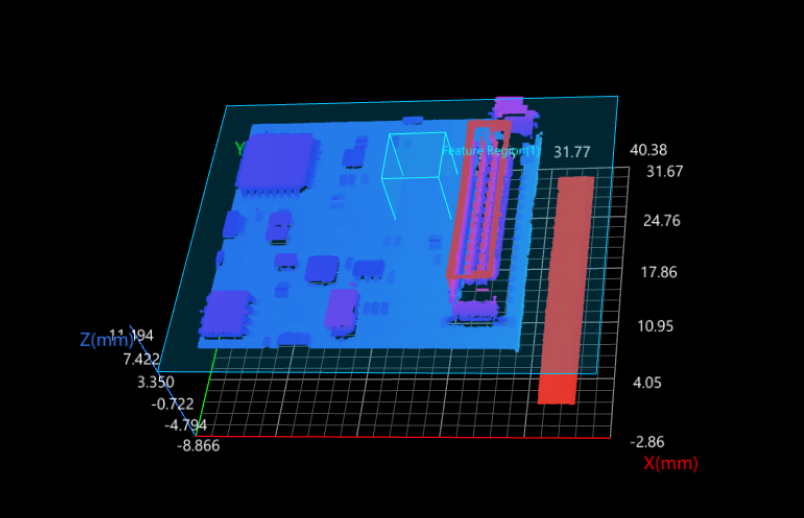

特徴領域内のサーフェスデータを使用した平面フィッティング |
使用フロー

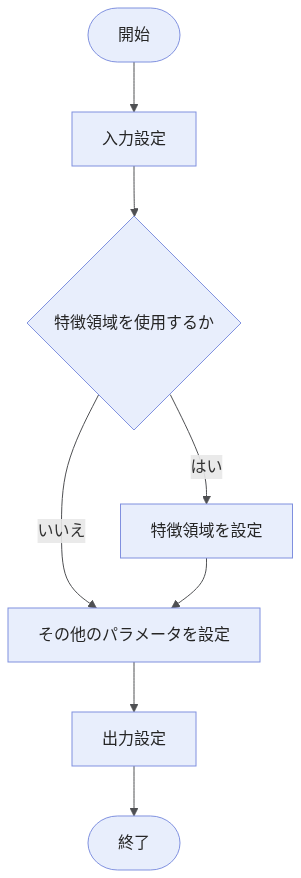

このステップの使用フローは以下の通りです。
-
入力データを選択します。対応するステップのポートを接続するか、パラメータ設定エリアの 入力欄 で対応する入力データを選択します。
-
特徴領域を使用するかどうかを選択します。
-
パラメータ欄 でその他のパラメータを設定します。
-
出力欄 で 出力項目 にチェックを入れ、出力項目の左側にある ▶ をクリックして展開します。その後、合格範囲の 下限 と 上限 を入力します。
-
ステップを実行し、実行結果を確認 します。
パラメータ説明
| パラメータ | 説明 |
|---|---|
特徴領域を使用 |
特徴領域は、アルゴリズムで処理する範囲を制限するために使用されます。このパラメータにチェックを入れた後、特徴領域モード を設定する必要があります。 デフォルトではチェックが入っていません。ステップは全体のサーフェスデータを使用して平面をフィッティングします。 |
特徴領域モード |
特徴領域内のデータを使用するか、特徴領域外のデータを使用するかを選択します。
|
特徴領域 |
特徴領域の設定と調整方法については、特徴領域を設定 をご参照ください。 |
特徴領域の組合せを使用 |
特徴領域の組合せの設定と調整方法については、特徴領域の組合せを設定 をご参照ください。 |
データフィルタリング方式 |
平面フィッティング前のデータポイントのフィルタリング方式を選択します。
|
低パーセンタイル |
パーセンタイルフィルタリングの下限を設定します。このパーセンタイル未満のデータポイントはフィルタリングされます。 データフィルタリング方式 で フィットした平面までの距離による または Z値による が選択されている場合のみ表示されます。 |
高パーセンタイル |
パーセンタイルフィルタリングの上限を設定します。このパーセンタイルを超えるデータポイントはフィルタリングされます。 データフィルタリング方式 で フィットした平面までの距離による または Z値による が選択されている場合のみ表示されます。 |
出力説明
出力項目にチェックを入れると、ステップに対応する出力ポートが追加されます。ステップ実行後に対応するデータが出力されます。実際の測定ニーズに応じて、適切な出力項目を選択できます。
|
出力項目が展開可能な場合（左側に ▶ が表示される）、チェックを入れた後、展開して 下限 と 上限 を設定してその項目の合格範囲を決定する必要があります。出力値が合格範囲内であれば、その測定項目は合格（OK）と見なされ、範囲外であれば不合格（NG）と見なされます。 |
| 出力項目 | 説明 |
|---|---|
標準偏差 |
平面フィッティングに使用した点からベストフィット平面までの距離の標準偏差。 |
最小誤差 |
平面フィッティングに使用した点からベストフィット平面までの最小誤差。誤差値は正負で区別され、平面の上側の点は正、下側の点は負となります。 |
最大誤差 |
平面フィッティングに使用した点からベストフィット平面までの最大誤差。誤差値は正負で区別され、平面の上側の点は正、下側の点は負となります。 |
距離 |
座標系の原点からベストフィット平面までの距離。 |
フィットした平面 |
選択されたサーフェスデータに基づいてフィッティングされた平面。 |
トラブルシューティング
|
CV-W4701
エラー：「低パーセンタイル」の値が有効範囲[0, 1]の外にあります。
考えられる原因：低パーセンタイル が0未満または1より大きいため、パーセンタイルフィルタリングの下限を確定できません。
解決策：低パーセンタイル を、0～1の範囲内かつ 高パーセンタイル 以下の値に設定してください。
CV-W4702
エラー：「パーセンタイル」の値が有効範囲[0, 1]の外にあります。
考えられる原因：高パーセンタイル が0未満または1より大きいため、パーセンタイルフィルタリングの下限を確定できません。
解決策：高パーセンタイル を、0～1の範囲内かつ 低パーセンタイル 以上の値に設定してください。
