특징 생성 및 수정

현재 최신 버전 (1.3.0)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

대상 물체 모델을 가져오고 대상 물체에 Mech-MSR 솔루션을 연결한 후 현재 대상 물체에 대해 측정할 특징을 생성해야 합니다. 이 섹션에서는 특징을 생성, 수정 및 삭제하는 방법을 설명합니다.

특징 생성

소프트웨어는 원, 슬롯, 원기둥, 포인트, 라인, 평면, 직사각형, 패턴, 거리, 각도 등 10가지 특징 생성을 지원합니다. 실제 측정 요구 사항에 따라 생성할 특징의 유형과 수량을 결정하십시오.

원 특징 생성

다음 단계를 따라 원 특징을 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면의 특징 탭에서 원을 클릭합니다.

  2. 원 특징 생성 팝업창에서 다음 정보를 설정합니다.

    1. 특징 기본 정보를 설정합니다. 실제 상황에 따라 이름, 별명 및 기준 특징 레이블을 설정합니다.

      create circle 1

      • 별명: 연결된 CMM 보고서에서 사용되는 측정 항목 이름입니다.

      • 기준 특징 레이블: 이 특징을 기준 특징으로 사용하는 경우 레이블을 설정해야 합니다. 기준 특징 레이블은 기하 공차 제어에 사용됩니다. 자세한 내용은 기하 공차 제어 항목 설정을 참조하십시오.

    2. 생성 방식을 설정합니다. 방식 선택은 기본적으로 CAD에서 선택하기입니다. 센터(X, Y, Z)과 반경을 입력합니다.

      create circle 2

    3. 측정 방식을 설정합니다. 측정 방식은 기본적으로 Mech-MSR 프로젝트입니다. 이름 드롭다운 상자에서 이 특징에 해당하는 프로젝트를 선택하고 필요에 따라 파라미터 레시피 및 결과 모드를 설정합니다.

      create circle 3

      결과 모드: 특징에 바인딩된 프로젝트의 측정 결과를 사용하는 방식을 설정합니다.

      • 공유: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트에 바인딩된 모든 특징이 측정 결과를 파싱합니다.

      • 독점: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트 실행을 트리거한 특징만 측정 결과를 파싱합니다.

  3. 확인 버튼을 클릭합니다.

슬롯 특징 생성

다음 단계를 따라 슬롯 특징을 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면의 특징 탭에서 슬롯을 클릭합니다.

  2. 슬롯 특징 생성 팝업창에서 다음 정보를 설정합니다.

    1. 특징 기본 정보를 설정합니다. 실제 상황에 따라 이름, 별명 및 기준 특징 레이블을 설정합니다.

      create slot 1

      • 별명: 연결된 CMM 보고서에서 사용되는 측정 항목 이름입니다.

      • 기준 특징 레이블: 이 특징을 기준 특징으로 사용하는 경우 레이블을 설정해야 합니다. 기준 특징 레이블은 기하 공차 제어에 사용됩니다. 자세한 내용은 기하 공차 제어 항목 설정을 참조하십시오.

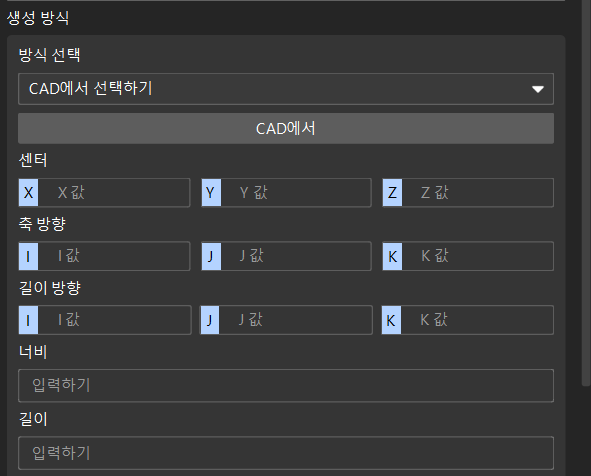

    2. 생성 방식을 설정합니다. 방식 선택은 기본적으로 CAD에서 선택하기입니다. 센터(X, Y, Z), 너비 및 길이를 입력합니다.

      create slot 2

    3. 측정 방식을 설정합니다. 방식 선택은 기본적으로 Mech-MSR 프로젝트입니다. 이름 드롭다운 상자에서 이 특징에 해당하는 프로젝트를 선택하고 필요에 따라 파라미터 레시피 및 결과 모드를 설정합니다.

      create slot 3

      결과 모드: 특징에 바인딩된 프로젝트의 측정 결과를 사용하는 방식을 설정합니다.

      • 공유: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트에 바인딩된 모든 특징이 측정 결과를 파싱합니다.

      • 독점: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트 실행을 트리거한 특징만 측정 결과를 파싱합니다.

  3. 확인 버튼을 클릭합니다.

원기둥 특징 생성

다음 단계를 따라 원기둥 특징을 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면의 특징 탭에서 원기둥을 클릭합니다.

  2. 원기둥 특징 생성 팝업창에서 다음 정보를 설정합니다.

    1. 특징 기본 정보를 설정합니다. 실제 상황에 따라 이름, 별명 및 기준 특징 레이블을 설정합니다.

      create cylinder 1

      • 별명: 연결된 CMM 보고서에서 사용되는 측정 항목 이름입니다.

      • 기준 특징 레이블: 이 특징을 기준 특징으로 사용하는 경우 레이블을 설정해야 합니다. 기준 특징 레이블은 기하 공차 제어에 사용됩니다. 자세한 내용은 기하 공차 제어 항목 설정을 참조하십시오.

    2. 생성 방식을 설정합니다. 방식 선택은 기본적으로 CAD에서 선택하기입니다. 원점(X, Y, Z), 반경 및 높이를 입력합니다.

      create cylinder 2

    3. 측정 방식을 설정합니다. 방식 선택은 기본적으로 Mech-MSR 프로젝트입니다. 이름 드롭다운 상자에서 이 특징에 해당하는 프로젝트를 선택하고 필요에 따라 파라미터 레시피 및 결과 모드를 설정합니다.

      create cylinder 3

      결과 모드: 특징에 바인딩된 프로젝트의 측정 결과를 사용하는 방식을 설정합니다.

      • 공유: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트에 바인딩된 모든 특징이 측정 결과를 파싱합니다.

      • 독점: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트 실행을 트리거한 특징만 측정 결과를 파싱합니다.

  3. 확인 버튼을 클릭합니다.

포인트 특징 생성

다음 단계를 따라 포인트 특징을 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면의 특징 탭에서 포인트를 클릭합니다.

  2. 포인트 특징 생성 팝업창에서 다음 정보를 설정합니다.

    1. 특징 기본 정보를 설정합니다. 실제 상황에 따라 이름, 별명 및 기준 특징 레이블을 설정합니다.

      create point 1

      • 별명: 연결된 CMM 보고서에서 사용되는 측정 항목 이름입니다.

      • 기준 특징 레이블: 이 특징을 기준 특징으로 사용하는 경우 레이블을 설정해야 합니다. 기준 특징 레이블은 기하 공차 제어에 사용됩니다. 자세한 내용은 기하 공차 제어 항목 설정을 참조하십시오.

    2. 생성 방식 중 하나를 선택합니다.

      • CAD에서 선택하기: 포인트의 좌표(X, Y, Z)를 입력합니다.

        create point 2

      • 스크립트: 스크립트 이름을 선택한 다음 Start point과 End point를 입력합니다.

        create point 4

    3. 측정 방식 중 하나를 선택합니다.

      • Mech-MSR 프로젝트: 이름 드롭다운 상자에서 이 특징에 해당하는 프로젝트를 선택하고 필요에 따라 파라미터 레시피 및 결과 모드를 설정합니다.

        create point 3

        결과 모드: 특징에 바인딩된 프로젝트의 측정 결과를 사용하는 방식을 설정합니다.

        • 공유: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트에 바인딩된 모든 특징이 측정 결과를 파싱합니다.

        • 독점: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트 실행을 트리거한 특징만 측정 결과를 파싱합니다.

      • 스크립트: 해당 측정 스크립트를 선택합니다.

        create point 5

  3. 확인 버튼을 클릭합니다.

라인 특징 생성

다음 단계를 따라 라인 특징을 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면의 특징 탭에서 라인을 클릭합니다.

  2. 라인 특징 생성 팝업창에서 다음 정보를 설정합니다.

    1. 특징 기본 정보를 설정합니다. 실제 상황에 따라 이름, 별명 및 기준 특징 레이블을 설정합니다.

      create line 1

      • 별명: 연결된 CMM 보고서에서 사용되는 측정 항목 이름입니다.

      • 기준 특징 레이블: 이 특징을 기준 특징으로 사용하는 경우 레이블을 설정해야 합니다. 기준 특징 레이블은 기하 공차 제어에 사용됩니다. 자세한 내용은 기하 공차 제어 항목 설정을 참조하십시오.

    2. 생성 방식 중 하나를 선택합니다.

      • CAD에서 선택하기: 원점(X, Y, Z), 방향(I, J, K) 및 길이를 입력합니다.

        create line 2

      • 스크립트: 스크립트 이름은 Line from 2 points입니다. Start point과 End point를 입력합니다.

        create line 3

    3. 측정 방식 중 하나를 선택합니다.

      • Mech-MSR 프로젝트: 이름 드롭다운 상자에서 이 특징에 해당하는 프로젝트를 선택하고 필요에 따라 파라미터 레시피 및 결과 모드를 설정합니다.

        create line 4

        결과 모드: 특징에 바인딩된 프로젝트의 측정 결과를 사용하는 방식을 설정합니다.

        • 공유: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트에 바인딩된 모든 특징이 측정 결과를 파싱합니다.

        • 독점: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트 실행을 트리거한 특징만 측정 결과를 파싱합니다.

      • 스크립트: 해당 측정 스크립트를 선택합니다.

        create line 5

  3. 확인 버튼을 클릭합니다.

평면 특징 생성

다음 단계를 따라 평면 특징을 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면의 특징 탭에서 평면을 클릭합니다.

  2. 평면 특징 생성 팝업창에서 다음 정보를 설정합니다.

    1. 특징 기본 정보를 설정합니다. 실제 상황에 따라 이름, 별명 및 기준 특징 레이블을 설정합니다.

      create plane 1

      • 별명: 연결된 CMM 보고서에서 사용되는 측정 항목 이름입니다.

      • 기준 특징 레이블: 이 특징을 기준 특징으로 사용하는 경우 레이블을 설정해야 합니다. 기준 특징 레이블은 기하 공차 제어에 사용됩니다. 자세한 내용은 기하 공차 제어 항목 설정을 참조하십시오.

    2. 생성 방식 중 하나를 선택합니다.

      • CAD에서 선택하기: 포인트(X, Y, Z)와 정상(I, J, K)을 입력합니다.

        create plane 2

      • 스크립트: 스크립트 이름은 Plane from 3 points입니다. 세 포인트의 좌표를 입력합니다.

        create plane 3

    3. 측정 방식 중 하나를 선택합니다.

      • Mech-MSR 프로젝트: 이름 드롭다운 상자에서 이 특징에 해당하는 프로젝트를 선택하고 필요에 따라 파라미터 레시피 및 결과 모드를 설정합니다.

        create plane 4

        결과 모드: 특징에 바인딩된 프로젝트의 측정 결과를 사용하는 방식을 설정합니다.

        • 공유: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트에 바인딩된 모든 특징이 측정 결과를 파싱합니다.

        • 독점: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트 실행을 트리거한 특징만 측정 결과를 파싱합니다.

      • 스크립트: 해당 측정 스크립트를 선택합니다.

        create plane 5

  3. 확인 버튼을 클릭합니다.

직사각형 특징 생성

다음 단계를 따라 직사각형 특징을 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면의 특징 탭에서 직사각형을 클릭합니다.

  2. 직사각형 특징 생성 팝업창에서 다음 정보를 설정합니다.

    1. 특징 기본 정보를 설정합니다. 실제 상황에 따라 이름, 별명 및 기준 특징 레이블을 설정합니다.

      create rectangle 1

      • 별명: 연결된 CMM 보고서에서 사용되는 측정 항목 이름입니다.

      • 기준 특징 레이블: 이 특징을 기준 특징으로 사용하는 경우 레이블을 설정해야 합니다. 기준 특징 레이블은 기하 공차 제어에 사용됩니다. 자세한 내용은 기하 공차 제어 항목 설정을 참조하십시오.

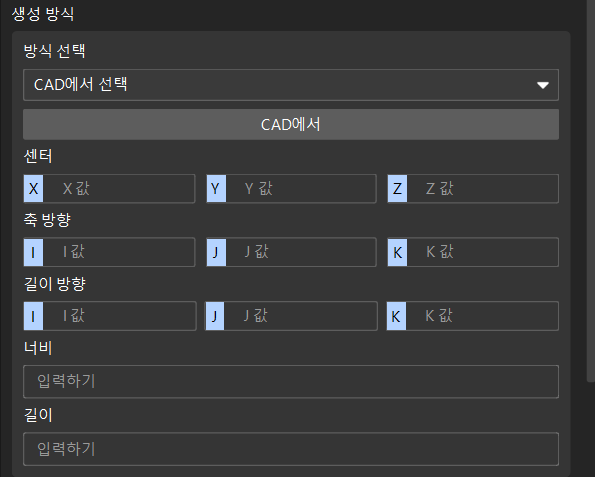

    2. 생성 방식을 설정합니다. 방식 선택은 CAD에서 선택하기만 지원합니다. 다음 파라미터를 입력합니다.

      • 센터: X, Y, Z

      • 축 방향: I, J, K

      • 길이 방향: I, J, K

      • 너비 및 길이

        create rectangle 2

    3. 측정 방식을 설정합니다. 방식 선택은 Mech-MSR 프로젝트만 지원합니다. 이름 드롭다운 상자에서 이 특징에 해당하는 프로젝트를 선택하고 필요에 따라 파라미터 레시피 및 결과 모드를 설정합니다.

      create rectangle 3

      결과 모드: 특징에 바인딩된 프로젝트의 측정 결과를 사용하는 방식을 설정합니다.

      • 공유: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트에 바인딩된 모든 특징이 측정 결과를 파싱합니다.

      • 독점: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트 실행을 트리거한 특징만 측정 결과를 파싱합니다.

  3. 확인 버튼을 클릭합니다.

패턴 특징 생성

다음 단계를 따라 패턴 특징을 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면의 특징 탭에서 패턴을 클릭합니다.

  2. 패턴 특징 생성 팝업창에서 다음 정보를 설정합니다.

    1. 이름과 별명을 설정합니다.

      create pattern 1

      별명: 연결된 CMM 보고서에서 사용되는 측정 항목 이름입니다.

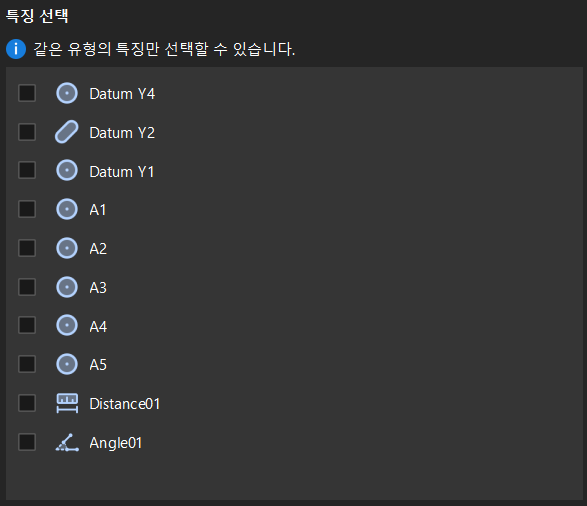

    2. 특징 선택 영역에서 필요한 특징을 선택합니다.

      create pattern 2

      패턴 특징은 동일한 유형의 특징만 선택할 수 있습니다.

  3. 확인 버튼을 클릭합니다.

거리 특징 생성

다음 단계를 따라 거리 특징을 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면의 특징 탭에서 거리를 클릭합니다.

  2. 거리 특징 생성 팝업창에서 다음 정보를 설정합니다.

    1. 이름과 별명을 설정합니다.

      create distance 1

      별명: 연결된 CMM 보고서에서 사용되는 측정 항목 이름입니다.

    2. 생성 방식 중 하나를 선택합니다.

      • 특징에서: 대상 특징과 기준 특징을 선택하고 필요에 따라 축(X, Y, Z)을 선택합니다.

        create distance 2

      • 수동으로 입력: 거리 값을 직접 입력합니다.

        create distance 3

    3. 측정 방식 중 하나를 선택합니다.

      • 특징에서: 대상 특징과 기준 특징을 선택하고 축을 선택합니다.

        create distance 4

      • Mech-MSR 프로젝트: 이름 드롭다운 상자에서 이 특징에 해당하는 프로젝트를 선택하고 필요에 따라 파라미터 레시피 및 결과 모드를 설정합니다.

        create distance 5

        결과 모드: 특징에 바인딩된 프로젝트의 측정 결과를 사용하는 방식을 설정합니다.

        • 공유: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트에 바인딩된 모든 특징이 측정 결과를 파싱합니다.

        • 독점: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트 실행을 트리거한 특징만 측정 결과를 파싱합니다.

  3. 확인 버튼을 클릭합니다.

각도 특징 생성

다음 단계를 따라 각도 특징을 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면의 특징 탭에서 각도를 클릭합니다.

  2. 각도 특징 생성 팝업창에서 다음 정보를 설정합니다.

    1. 이름과 별명을 설정합니다.

      create angle 1

      별명: 연결된 CMM 보고서에서 사용되는 측정 항목 이름입니다.

    2. 생성 방식 중 하나를 선택합니다.

      • 특징에서: 대상 특징과 기준 특징을 선택하고 필요에 따라 축(X, Y, Z)을 선택합니다.

        create angle 2

      • 수동으로 입력: 각도 값을 직접 입력합니다.

        create angle 3

    3. 측정 방식 중 하나를 선택합니다.

      • 특징에서: 대상 특징과 기준 특징을 선택하고 축을 선택합니다.

        create angle 4

      • Mech-MSR 프로젝트: 이름 드롭다운 상자에서 이 특징에 해당하는 프로젝트를 선택하고 필요에 따라 파라미터 레시피 및 결과 모드를 설정합니다.

        create angle 5

        결과 모드: 특징에 바인딩된 프로젝트의 측정 결과를 사용하는 방식을 설정합니다.

        • 공유: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트에 바인딩된 모든 특징이 측정 결과를 파싱합니다.

        • 독점: 특정 특징에 바인딩된 프로젝트 실행이 완료되면 해당 프로젝트 실행을 트리거한 특징만 측정 결과를 파싱합니다.

  3. 확인 버튼을 클릭합니다.

특징 수정

처음 생성된 원 특징의 기본 이름은 Circle01입니다. Circle01을 예로 들어, 이 특징의 각 설정을 수정해야 하는 경우 다음과 같이 작업하십시오.

  1. 리소스 트리에서 Circle01을 클릭합니다. 오른쪽 파라미터 패널의 기본 정보 영역에서 편집 버튼 edit을 클릭합니다.

    modify feature

  2. 특징 생성 팝업창에서 특징 이름 또는 명칭값 등 해당 특징의 각 설정을 수정한 다음 확인 버튼을 클릭합니다.

특징 삭제

처음 생성된 원 특징의 기본 이름은 Circle01입니다. Circle01 특징을 예로 들어, 이 특징을 삭제해야 하는 경우 다음 방법 중 하나를 사용하십시오.

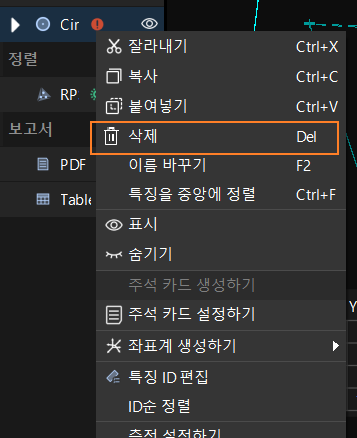

  • 리소스 트리에서 Circle01을 마우스 오른쪽 버튼으로 클릭하고 삭제를 선택합니다.

    delete feature

  • 리소스 트리에서 Circle01을 클릭하고 키보드의 Delete 키를 누르십시오.
