최적 피팅 정렬(최적 맞춤 좌표계 설정) 사용
이 섹션에서는 최적 피팅 정렬(최적 맞춤 좌표계 설정)을 사용하는 방법을 설명합니다.
최적 피팅 정렬(최적 맞춤 좌표계 설정) 기능을 사용하려면 다음 단계를 따르십시오.
-

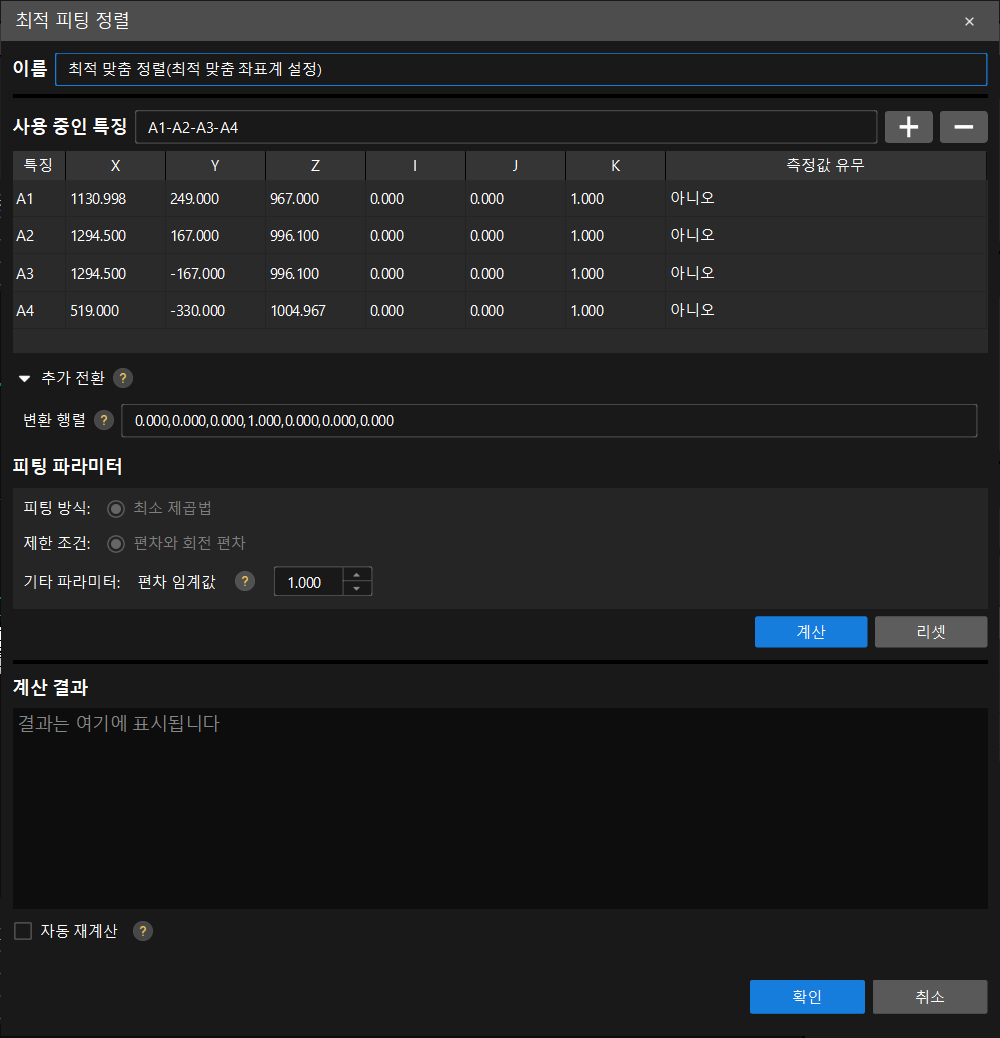

다음 방법 중 하나로 최적 피팅 정렬(최적 맞춤 좌표계 설정) 팝업창을 열고 사용할 특징을 추가합니다.
-
소프트웨어 구성 화면 상단 리본에서 을 선택합니다. 팝업창에서 사용 중인 특징 오른쪽의 + 기호를 클릭하여 사용할 특징을 추가합니다.
-
현재 대상 물체의 왼쪽 리소스 트리 영역에서 Ctrl 키를 누른 채 여러 특징을 클릭하여 선택한 다음, 마우스 오른쪽 버튼을 클릭하고 을 선택합니다.
모든 지그 기준구 특징을 선택할 수 있습니다. -
-
특징을 추가한 후, 사용 중인 특징 아래의 특징 표에서 필요에 따라 측정 항목을 선택합니다.
-
확인을 클릭합니다.
현재 측정 데이터가 없으므로 계산을 클릭할 필요가 없습니다. 선택한 특징의 모든 측정 데이터를 가져온 후, 이 팝업창으로 돌아와 계산을 클릭할 수 있습니다. 계산 결과가 합격인지 어떻게 판단합니까?
특정 특징의 측정값을 가져온 후, 주석 카드에서 해당 특징의 편차 값을 확인합니다. 편차 값이 빨간색으로 표시되지 않으면 좌표계 설정이 합격임을 나타냅니다.
