이력 데이터를 필터링, 확인 및 내보내기

현재 최신 버전 (1.3.0)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

이 섹션에서는 이력 데이터를 필터링, 확인 및 내보내는 방법을 설명합니다.

이력 데이터 필터링 및 확인

  1. 소프트웨어 상단의 기능 패널에서 분석 및 보정  이력 데이터를 선택합니다.

    설정 화면과 오퍼레이터 인터페이스 모두에서 이력 데이터 메뉴를 사용할 수 있습니다. 모든 계정에 *이력 데이터*를 확인할 권한이 있습니다.

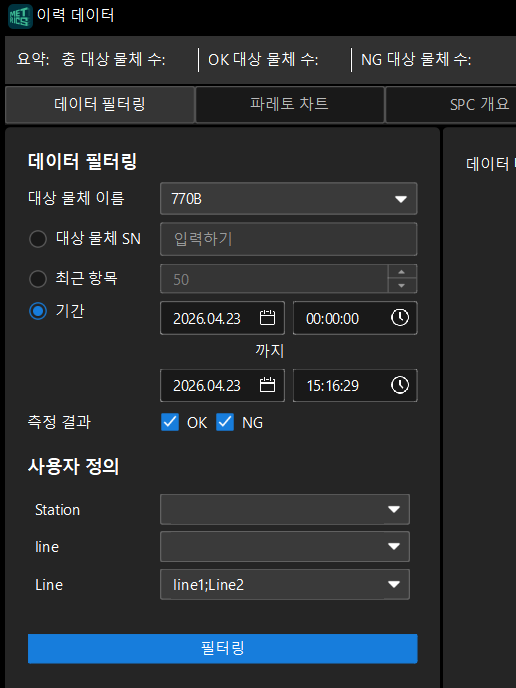

  2. 이력 데이터 페이지에서 데이터 필터링 탭을 선택합니다. 왼쪽의 데이터 필터링 영역에서 필요에 따라 다음 필터링 기준을 설정한 다음 필터링을 클릭합니다.

    filter historical data

    • 대상 물체 이름: 드롭다운 목록에서 확인하려는 대상 물체를 선택하십시오.

    • 대상 물체 SN: 대상 물체 SN을 입력하여 필터링합니다.

    • 최근 항목: 최근 항목을 선택하면 최근 측정 기록 수를 기준으로 필터링할 수 있습니다.

    • 기간: 기간을 선택하면 시작 날짜와 시간, 종료 날짜와 시간을 설정하여 지정된 기간 내의 데이터를 필터링할 수 있습니다.

    • 측정 결과: OK 및/또는 NG를 선택하여 해당 측정 결과의 데이터를 필터링합니다.

    • 사용자 정의: SN 코드 필터링 규칙에 설정된 사용자 정의 조건에 따라 데이터를 필터링합니다. 이 기능을 사용하기 전에 먼저 SN 코드 필터링 규칙을 설정해야 합니다. 자세한 내용은 SN 코드 필터링 규칙 설정을 참조하십시오.

      페이지 상단의 요약란에는 총 대상 물체 수, OK 대상 물체 수 및 비율, NG 대상 물체 수 및 비율, 측정 시간 범위 등 필터링 결과의 통계 정보가 표시됩니다.

  3. 필터링이 완료되면 오른쪽의 데이터 테이블 영역에 필터링 기준에 부합하는 측정 기록이 표시되며, 여기에는 측정 날짜, 측정 소요 시간, 태스크 ID 및 대상 물체 SN 등의 정보가 포함됩니다. 기본적으로 모든 측정 기록이 선택되어 있습니다. 일부 측정 기록을 선택하려면 다음 단계를 따르십시오:

    1. 빠른 선택 왼쪽의 확인란을 클릭하여 모든 측정 기록의 선택을 해제하십시오.

    2. 필요한 측정 기록을 수동으로 선택하십시오.

      • Ctrl 키를 누른 상태에서 클릭하면 측정 기록을 하나씩 선택할 수 있습니다.

      • Shift 키를 누른 상태에서 두 개의 측정 기록을 클릭하면 해당 두 기록과 그 사이의 모든 기록을 일괄 선택할 수 있습니다.

  4. 측정 기록을 선택한 후, 페이지 상단의 탭을 통해 다양한 데이터 보기 모드로 전환할 수 있습니다:

    다른 탭으로 전환하여 분석 결과를 확인하려면, 먼저 데이터 필터링 탭에서 데이터 필터링을 완료하고 측정 기록을 선택해야 합니다. 데이터를 필터링하지 않으면 다른 탭에 내용이 표시되지 않습니다.

    • 파레토 차트 탭을 클릭하여 각 특징에 대한 파레토 분석 차트를 확인하십시오. 자세한 내용은 파레토 차트를 참조하십시오.

    • SPC 개요 탭을 클릭하여 각 특징에 대한 SPC 통계 개요를 확인하십시오. 자세한 내용은 SPC 개요를 참조하십시오.

    • SPC 분석 탭을 클릭하여 자세한 SPC 분석 데이터를 확인하십시오. 자세한 내용은 SPC 분석을 참조하십시오.

    • 추세 차트 탭을 클릭하여 각 특징의 측정값이 측정 횟수에 따라 어떻게 변화하는지 확인하십시오. 자세한 내용은 추세 차트를 참조하십시오.

    • 원시 데이터 탭을 클릭하면 각 특징에 대해 모든 측정 작업에서 수집된 모든 측정 데이터를 확인할 수 있습니다. 자세한 내용은 원시 데이터를 참조하십시오.

이력 데이터를 기반으로 보고서 생성 및 내보내기

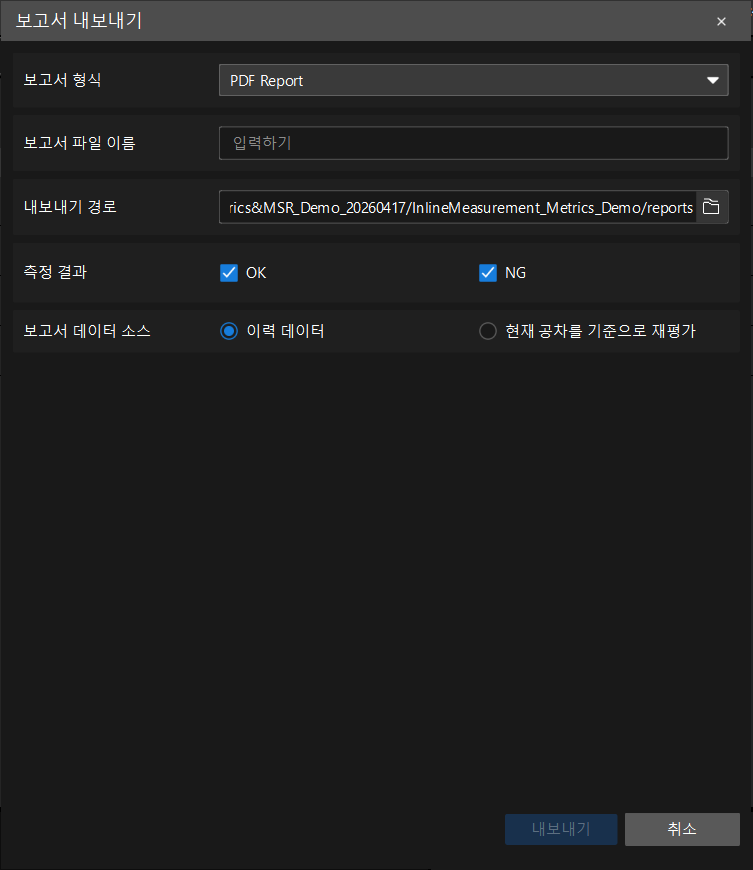

  1. 데이터 필터링 탭에서 데이터 필터링 및 측정 기록 선택을 완료한 후, 데이터 테이블 오른쪽 상단의 보고서 내보내기 버튼을 클릭하십시오. 보고서 내보내기 대화 상자가 표시됩니다.

    export report

  2. 필요에 따라 다음 파라미터를 설정하십시오:

    파라미터 설명

    보고서 형식

    드롭다운 목록에서 내보낼 보고서 형식을 선택하십시오.

    보고서 파일 이름

    보고서 파일 이름을 입력하십시오.

    내보내기 경로

    보고서 내보내기 경로를 설정합니다. 경로 오른쪽에 있는 폴더 아이콘을 클릭하면 저장 경로를 찾아보고 선택할 수 있습니다.

    측정 결과

    OK 및/또는 NG를 선택하여 내보낼 측정 결과를 필터링합니다.

    보고서 데이터 소스

    보고서에 사용할 데이터 소스를 선택하십시오. 이력 데이터 또는 현재 공차를 기준으로 재평가를 선택할 수 있습니다.

  3. 내보내기 버튼을 클릭하면 보고서가 지정된 경로에 저장됩니다.

    이력 데이터에서 보고서를 내보낼 때, 선택한 대상 물체의 선택한 기간 내 모든 측정 작업에 대한 측정 데이터가 내보내집니다. 이는 설정 화면이나 생산 화면의 보고서 내보내기 기능과 다르며, 후자는 해당 대상 물체의 현재 측정 작업에 대한 측정 데이터만 내보냅니다.
