파레토 차트 보기
이 섹션에서는 파레토 차트 분석 기능을 확인하고 사용하는 방법을 설명합니다.
|
파레토 차트를 확인하기 전에 다음 작업을 먼저 완료해야 합니다:
-
소프트웨어 상단의 기능 패널에서 를 선택합니다.
-
데이터 필터링 탭에서 데이터 필터링을 완료하고 측정 기록을 선택합니다. 자세한 내용은 이력 데이터 필터링, 확인 및 내보내기를 참조하십시오.
-
페이지 상단의 파레토 차트 탭을 클릭하십시오.
차트 설정
페이지 오른쪽 상단에는 다음과 같은 설정 옵션이 제공됩니다:
-
분석 차원: 분석할 차원을 선택합니다. 제어 항목 또는 특징 중에서 선택할 수 있습니다.
-
제어 항목을 선택하면 파레토 차트가 제어 항목 차원에 따라 결함 데이터를 표시합니다.
-
특징을 선택하면 품질 검사 모드 옵션이 추가로 표시됩니다.
-
-
품질 검사 모드(분석 차원에서 특징을 선택할 때만 표시됨): 품질 검사 모드를 선택합니다. 부분 검사 또는 전수 검사 중에서 선택할 수 있습니다.
차트 내용

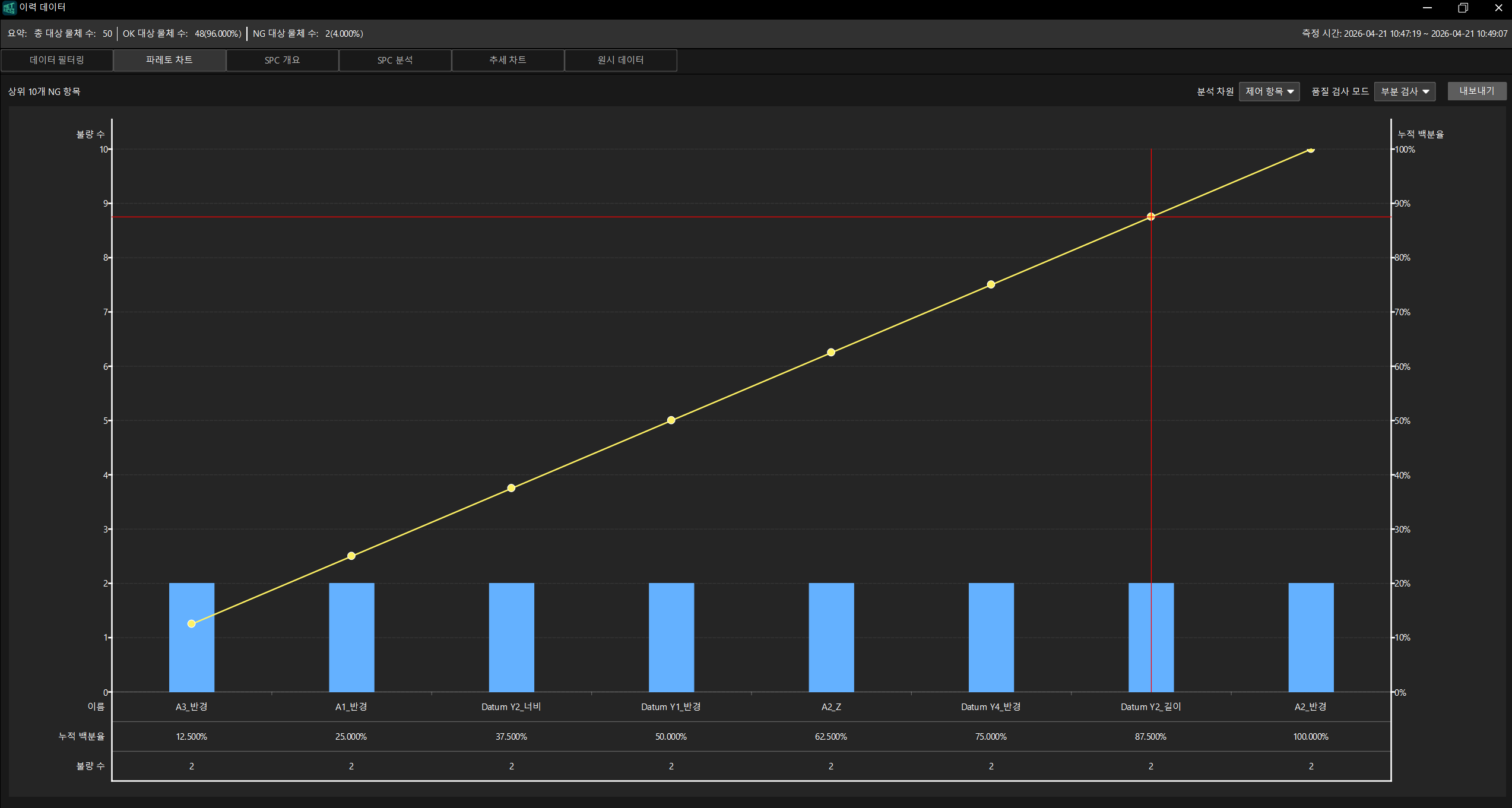

파레토 차트는 다음 정보를 표시합니다:
-
파란색 막대 그래프(왼쪽 세로축: 불량 수): 불량 수를 기준으로 각 불량 항목을 불량 수가 많은 순서대로 정렬하여, 각 항목의 불량 수를 직관적으로 표시합니다.
-
노란색 꺾은선 그래프(오른쪽 세로축: 누적 백분율): 각 불량 항목 불량 수의 누적 백분율을 표시하며, 주요 불량 항목을 판단하는 데 사용됩니다.
-
빨간색 수직선: 누적 백분율이 특정 임계값에 도달한 경계선을 표시하여, 불량 항목을 주요 요인과 부차적 요인으로 구분합니다.
차트 하단에는 각 불량 항목의 상세 데이터가 표시됩니다:
-
이름: 불량 항목 이름(예: 측정점 A1, 측정점 A4 등).
-
누적 백분율: 해당 불량 항목 및 그 앞의 모든 항목의 불량 수가 전체 불량 수에서 차지하는 누적 백분율.
-
불량 수: 해당 불량 항목의 불량 수.
