특징 제어 항목 설정

현재 최신 버전 (1.3.0)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

특징을 생성한 후 특징에 대한 제어 항목을 설정해야 합니다. 제어 항목은 특징을 제약하고 품질을 관리하는 데 사용됩니다. 이 섹션에서는 제어 항목을 생성하고 설정하는 방법을 설명합니다.

제어 항목

제어 항목은 측정 항목의 측정 하위 항목입니다. 제어 항목은 측정 항목에 제약을 설정하는 데 사용됩니다. 예를 들어, 원 측정 항목의 제어 항목에는 치수 제어 항목(X, Y, Z, 반지름), 기하 공차 제어 항목(면 윤곽도, 평행도, 직각도, 위치도, 동축도), 사용자 정의 제어 항목이 포함됩니다.

이 소프트웨어는 다음 세 가지 유형의 제어 항목을 정의합니다.

  • 치수 제어 항목: 특징의 치수 속성입니다. 예: X, Y, Z, 반경 등.

  • GD&T 제어 항목: GD&T 표준을 기반으로 하는 GD&T입니다. 예: 위치도, 평면도 등.

  • 사용자 정의 제어 항목: 온도, 습도 등 외부 데이터와 같이 사용자가 정의한 제어 항목입니다.

시스템은 모든 제어 항목의 측정 결과에 대해 다음 판정 로직을 일관되게 사용하여 합격 여부를 판정합니다. 편차 = 측정값 - 명칭값. 편차가 공차대 허용 범위 내에 있으면 합격으로 판정하고, 그렇지 않으면 불합격으로 판정합니다.

오른쪽 파라미터 패널의 제어 항목 설정 영역에서 다음 작업을 수행할 수 있습니다.

치수 제어 항목 설정

치수 제어 항목은 특징의 치수 속성(X, Y, Z, 반지름 등)입니다. 특징을 생성한 후 필요에 따라 활성화할 치수 제어 항목을 선택할 수 있습니다.

  • 치수 제어 항목의 명칭값은 특징 생성 시 설정한 파라미터(예: 중심 좌표, 반지름 등)에서 가져오므로 여기에서 별도로 설정할 필요가 없습니다.

  • Mech-Metrics에서 치수 제어 항목의 측정 데이터를 올바르게 가져오려면 Mech-MSR의 출력 관리  통신 출력 탭에서 측정 항목의 통신 키를 올바르게 설정해야 합니다.

    • 측정 프로젝트가 단일 특징(측정 항목)만 출력하는 경우 통신 키를 "feature"로 설정하면 됩니다.

    • 측정 프로젝트가 여러 특징(측정 항목)을 출력하는 경우 각 특징의 통신 키를 Mech-Metrics에서 설정한 특징 이름으로 설정해야 합니다. 즉, 통신 키는 Mech-Metrics에 설정된 특징 이름과 일치해야 Mech-Metrics에서 서로 다른 특징의 데이터를 올바르게 구분할 수 있습니다.

다음 단계에 따라 치수 제어 항목을 설정하십시오.

  1. 왼쪽 리소스 트리 영역에서 특징을 선택합니다.

  2. 오른쪽 파라미터 패널의 제어 항목 설정 영역에서 치수 제어 항목 편집 버튼 dimension을 클릭합니다.

  3. 팝업 치수 제어 항목 팝업창에서 필요한 치수 제어 항목을 선택한 다음 확인 버튼을 클릭합니다.

    modify dimensions

    모두 선택을 선택하면 모든 치수 제어 항목을 빠르게 선택할 수 있습니다.

공차대 편집

제어 항목에 공차대를 설정하여 측정값이 허용 범위 내에 있는지 판단합니다. 공차대의 상한과 하한은 명칭값에 대한 편차값입니다. 예를 들어, 특정 제어 항목의 명칭값이 10이고 1급 공차대를 하한 -1.000, 상한 1.000으로 설정한 경우 실제 허용 범위는 9.000부터 11.000까지입니다.

이 소프트웨어는 각 제어 항목에 대해 3단계 공차대를 설정할 수 있습니다.

다음 단계에 따라 공차대를 편집하십시오.

  1. 왼쪽 리소스 트리 영역에서 특징을 선택합니다. 오른쪽 파라미터 패널의 제어 항목 설정 영역 오른쪽 상단에서 공차대 편집 버튼 edit을 클릭합니다.

  2. 팝업 측정 설정 팝업창에서 일반 설정 탭을 선택하여 다음 일반 설정을 확인하고 설정합니다.

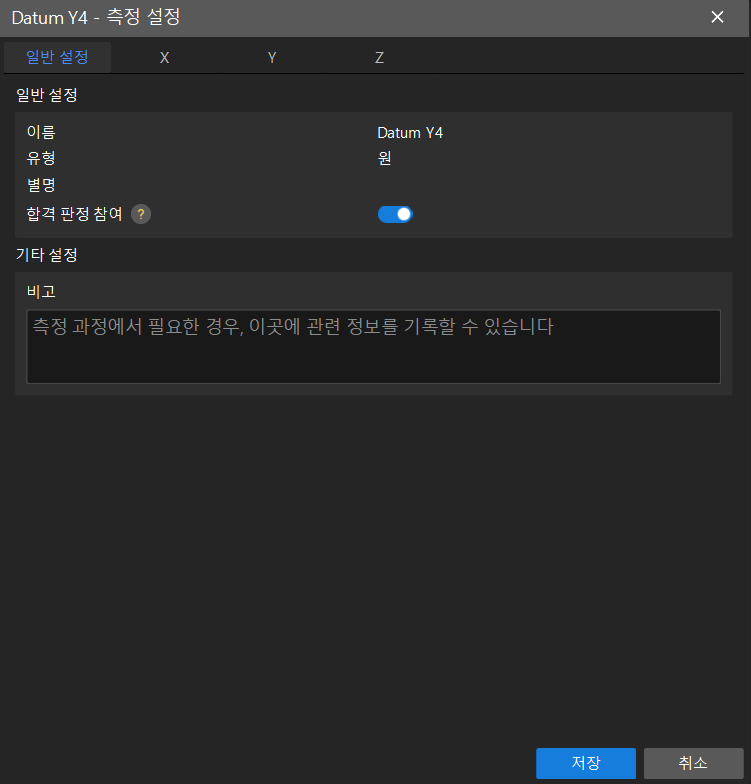

    tolerance general

    • 이름: 현재 특징의 이름입니다.

    • 유형: 현재 특징의 유형입니다.

    • 별명: 현재 특징의 별명입니다.

    • 합격 판정 참여: 이 기능을 끄면 해당 측정 항목은 합격 판정에 참여하지 않으며, 해당 항목의 라벨 카드도 3D 보기에서 숨겨집니다.

    • 비고: 측정 과정의 관련 정보를 여기에 기록할 수 있습니다.

  3. 제어 항목 탭(예: X)을 클릭하여 해당 제어 항목의 공차대를 설정합니다.

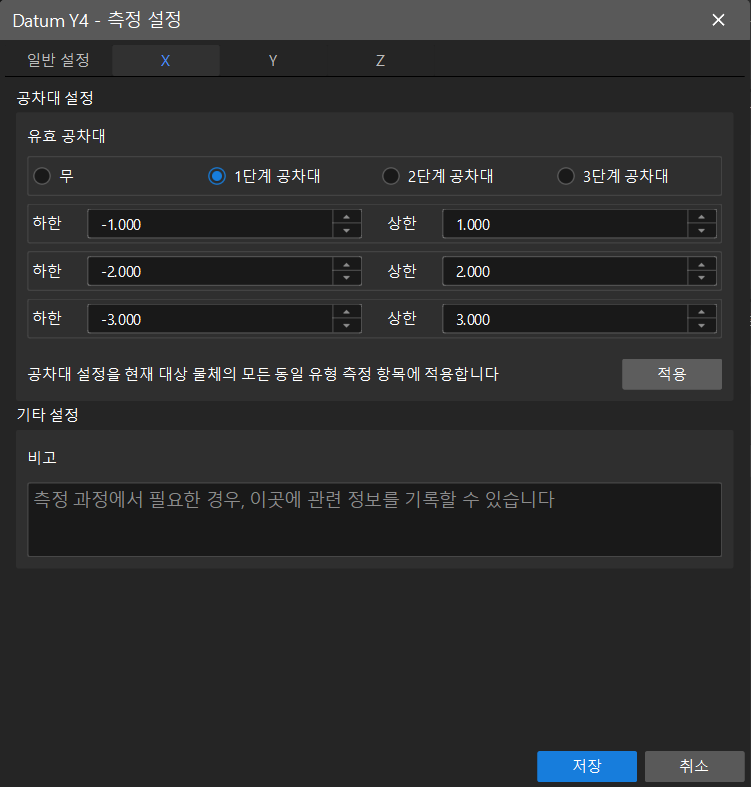

    tolerance settings new

    1. 유효 공차대를 설정합니다. 무, 1단계 공차대, 2단계 공차대 또는 3단계 공차대 중에서 선택합니다.

    2. 각 공차대의 하한과 상한을 설정합니다.

      • 1단계 공차대: -1.000부터 1.000까지와 같이 하한과 상한을 설정합니다.

      • 2단계 공차대: -2.000부터 2.000까지와 같이 하한과 상한을 설정합니다.

      • 3단계 공차대: -3.000부터 3.000까지와 같이 하한과 상한을 설정합니다.

        위 값은 참고 예시일 뿐입니다. 실제 공차대 파라미터는 대상 물체 사양 요구 사항에 따라 설정하십시오.

        아래 그림은 이해를 돕기 위한 3단계 공차대 예시입니다. 녹색은 1단계 공차대, 노란색은 2단계 공차대, 주황색은 3단계 공차대를 나타냅니다.

        tolerances

    3. 공차대 설정을 현재 대상 물체의 모든 동종 측정 항목에 적용하려면 적용 버튼을 클릭합니다.

  4. 필요에 따라 다른 제어 항목(예: Y, Z, Radius 등)에 대한 공차대를 설정한 다음 저장 버튼을 클릭합니다.

    이 방법은 GD&T 제어 항목과 사용자 정의 제어 항목의 공차대 설정에도 적용됩니다.

GD&T(기하 공차) 제어 항목 생성

기하 공차

이 소프트웨어에서 기하 공차는 기하 치수 및 공차(Geometric Dimensioning and Tolerancing, GD&T)를 기반으로 도출된 제어 항목의 한 유형입니다. GD&T는 대상 물체의 기하 특징을 설명하기 위한 국제 표준으로, 대상 물체의 형상, 치수, 위치 및 방향 등에 대한 요구 사항을 규정하기 위해 통일된 기호와 언어 체계를 제공합니다.

이 소프트웨어는 다음 7가지 GD&T 제어 항목 생성을 지원합니다.

다음 두 가지 방법으로 GD&T 제어 항목을 생성할 수 있습니다.

  • 상단 GD&T 탭 사용: 특징을 선택하고 GD&T 탭을 클릭한 다음 생성할 GD&T 유형을 선택합니다.

  • 오른쪽 파라미터 패널 사용: 특징을 선택하고 제어 항목 설정 영역에서 GD&T 생성 버튼 gdt을 클릭한 다음 필요한 GD&T 유형을 선택합니다.

GD&T 제어 항목을 생성한 후 해당 공차대를 편집할 수 있습니다. 자세한 내용은 공차대 편집을 참조하십시오.

GD&T를 생성할 때는 GD&T 설정 팝업창에서 GD&T 이름을 지정하고 특징 제어 프레임을 설정해야 합니다.

Mech-MSR 측정 프로젝트가 단일 GD&T를 출력하는 경우 단일 GD&T의 통신 키를 "gdt"로 설정할 수 있습니다. 측정 프로젝트가 여러 GD&T를 출력하는 경우 각 GD&T의 통신 키를 여기에서 설정한 이름으로 설정해야 합니다. 즉, 통신 키는 Mech-Metrics에 설정된 GD&T 이름과 일치해야 Mech-Metrics에서 서로 다른 GD&T 데이터를 올바르게 구분할 수 있습니다.

다음은 특징 제어 프레임의 각 요소 의미를 설명합니다.

특징 제어 프레임은 GD&T를 표시하는 데 사용됩니다. 다음 특징 제어 프레임을 예로 들면, 각 셀에는 왼쪽에서 오른쪽으로 다음 내용이 표시됩니다.

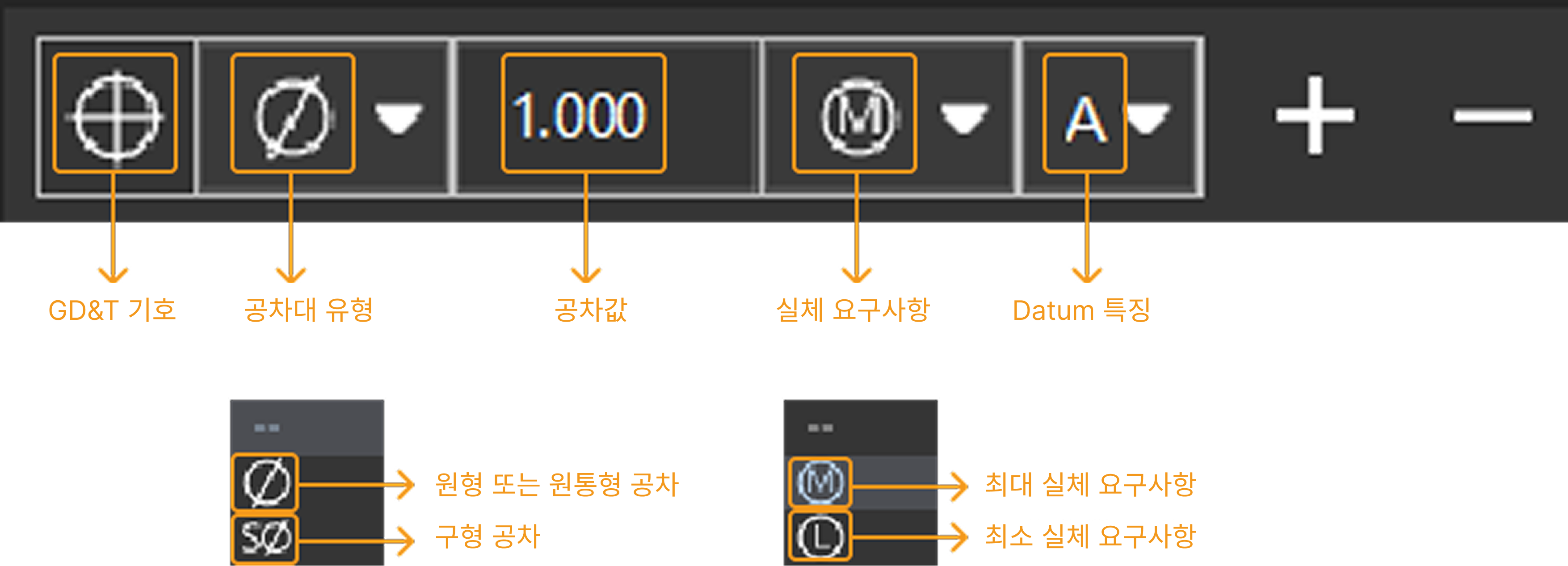

gdt sample

  • 기하 특징 기호: 위 그림의 position은 위치도를 나타냅니다.

  • 공차대 유형: 위 그림의 type은 원형 또는 원기둥형 공차를 나타냅니다.

  • 공차값: 위 그림의 1.000입니다.

  • 실체 요구 사항: 위 그림의 m은 최대 실체 요구 사항을 나타냅니다.

  • 기준: 하나의 문자는 단일 기준(즉, 기준 역할을 하는 특징)을 나타냅니다. 예: 위 그림의 A. 여러 문자는 기준 체계를 나타냅니다. 주 기준은 보조 기준보다 먼저 설정해야 합니다.

평면도 생성

다음 단계에 따라 평면도를 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면 상단 기능 영역에서 GD&T 탭을 클릭한 다음 평면도를 클릭합니다.

  2. GD&T 설정 팝업창에서 다음 정보를 설정합니다.

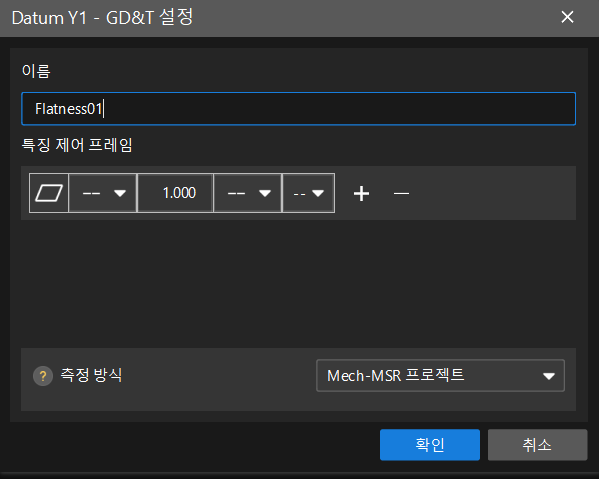

    create flatness

    1. 이름.

    2. 실제 상황에 따라 특징 제어 프레임의 요소를 설정합니다.

    3. 측정 방식을 설정합니다.

  3. 확인 버튼을 클릭합니다.

표면 윤곽도 생성

다음 단계에 따라 표면 윤곽도를 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면 상단 기능 영역에서 GD&T 탭을 클릭한 다음 표면 윤곽도를 클릭합니다.

  2. GD&T 설정 팝업창에서 다음 정보를 설정합니다.

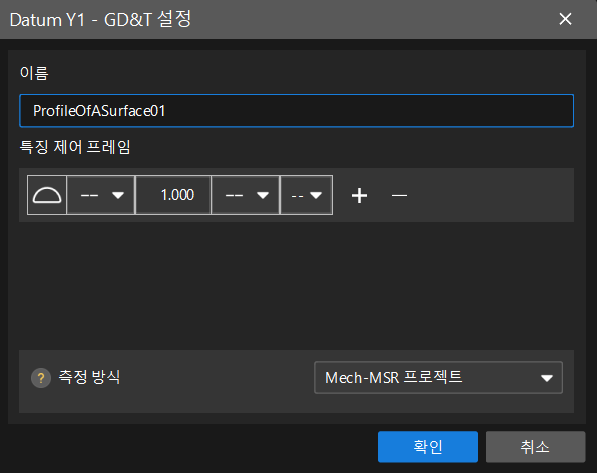

    create surface profile

    1. 이름을 지정합니다.

    2. 실제 상황에 따라 특징 제어 프레임의 요소를 설정합니다.

    3. 측정 방식을 설정합니다.

  3. 확인 버튼을 클릭합니다.

평행도 생성

다음 단계에 따라 평행도를 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면 상단 기능 영역에서 GD&T 탭을 클릭한 다음 평행도를 클릭합니다.

  2. GD&T 설정 팝업창에서 다음 정보를 설정합니다.

    create parallelism

    1. 이름을 지정합니다.

    2. 실제 상황에 따라 특징 제어 프레임의 요소를 설정합니다.

    3. 측정 방식을 설정합니다.

  3. 확인 버튼을 클릭합니다.

직각도 생성

다음 단계에 따라 직각도를 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면 상단 기능 영역에서 GD&T 탭을 클릭한 다음 직각도를 클릭합니다.

  2. GD&T 설정 팝업창에서 다음 정보를 설정합니다.

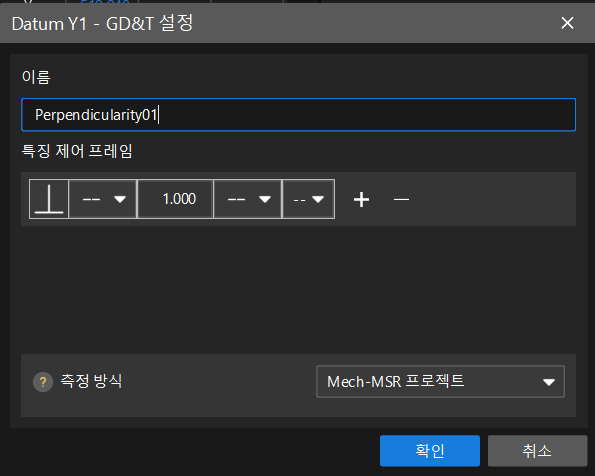

    create perpendicularity

    1. 이름을 지정합니다.

    2. 실제 상황에 따라 특징 제어 프레임의 요소를 설정합니다.

    3. 측정 방식을 설정합니다.

  3. 확인 버튼을 클릭합니다.

위치도 생성

다음 단계에 따라 위치도를 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면 상단 기능 영역에서 GD&T 탭을 클릭한 다음 위치도를 클릭합니다.

  2. GD&T 설정 팝업창에서 다음 정보를 설정합니다.

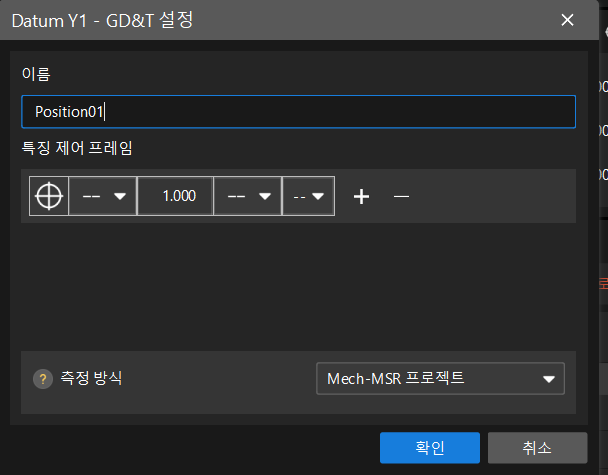

    create position

    1. 이름을 지정합니다.

    2. 실제 상황에 따라 특징 제어 프레임의 요소를 설정합니다.

    3. 측정 방식을 설정합니다.

  3. 확인 버튼을 클릭합니다.

동축도 생성

다음 단계에 따라 동축도를 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면 상단 기능 영역에서 GD&T 탭을 클릭한 다음 동축도를 클릭합니다.

  2. GD&T 설정 팝업창에서 다음 정보를 설정합니다.

    create concentricity

    1. 이름을 지정합니다.

    2. 실제 상황에 따라 특징 제어 프레임의 요소를 설정합니다.

    3. 측정 방식을 설정합니다.

  3. 확인 버튼을 클릭합니다.

대칭도 생성

다음 단계에 따라 대칭도를 생성하십시오.

  1. Mech-Metrics 소프트웨어 구성 화면 상단 기능 영역에서 GD&T 탭을 클릭한 다음 대칭도를 클릭합니다.

  2. GD&T 설정 팝업창에서 다음 정보를 설정합니다.

    create symmetry

    1. 이름을 지정합니다.

    2. 실제 상황에 따라 특징 제어 프레임의 요소를 설정합니다.

    3. 측정 방식을 설정합니다.

  3. 확인 버튼을 클릭합니다.

사용자 정의 제어 항목 생성

사용자 정의 제어 항목은 Mech-MSR 프로젝트의 사용자 정의 데이터나 외부 장치의 데이터를 가져오는 데 사용됩니다. 이 소프트웨어에서 요구 사항을 충족하는 제어 항목을 찾을 수 없는 경우(예: 측정 데이터를 통합 관리하기 위해 주변 온도를 입력해야 하는 경우) 사용자 정의 제어 항목을 생성할 수 있습니다.

다음 단계에 따라 사용자 정의 제어 항목을 생성하십시오.

  1. 왼쪽 리소스 트리에서 특징을 클릭합니다. 오른쪽 파라미터 패널의 제어 항목 설정 영역에서 사용자 정의 제어 항목 생성 버튼 create custom item을 클릭합니다.

  2. 사용자 정의 제어 항목 설정 팝업창에서 다음 정보를 설정합니다.

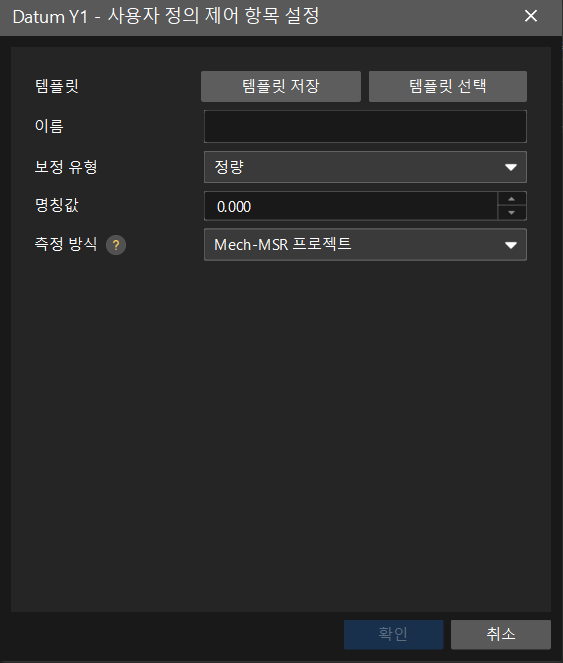

    create custom item dialog

    1. 템플릿: 템플릿 저장 버튼을 클릭하여 현재 설정을 템플릿으로 저장하거나, 템플릿 선택 버튼을 클릭하여 저장된 템플릿을 사용할 수 있습니다.

    2. 이름: 사용자 정의 제어 항목의 이름을 입력합니다. 특징의 사용자 정의 제어 항목에 대해 통신 키는 Mech-Metrics에 설정된 사용자 정의 제어 항목 이름과 일치해야 합니다.

    3. 보정 유형: 보정 유형은 기본적으로 정량이며 수정할 수 없습니다.

      템플릿을 저장한 후 다른 특징에도 해당 템플릿을 재사용할 수 있습니다. 작업 방법: 사용자 정의 제어 항목 생성 버튼 create custom item을 클릭하고, 사용자 정의 제어 항목 설정 팝업창에서 템플릿 선택 버튼을 클릭한 다음 드롭다운 목록에서 저장된 템플릿을 선택합니다.
