원시 데이터 보기

현재 최신 버전 (1.3.0)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

원시 데이터 페이지는 모든 측정 작업에서 각 제어 항목의 상세 측정 데이터를 표시하여 사용자가 측정 결과를 하나씩 확인하고 검토할 수 있도록 합니다.

원시 데이터를 보기 전에 다음 작업을 완료해야 합니다:

소프트웨어 상단의 기능 패널에서 분석 및 보정 이력 데이터를 선택합니다.
데이터 필터링 탭에서 데이터 필터링을 완료하고 측정 기록을 선택합니다. 자세한 내용은 이력 데이터 필터링, 확인 및 내보내기를 참조하십시오.

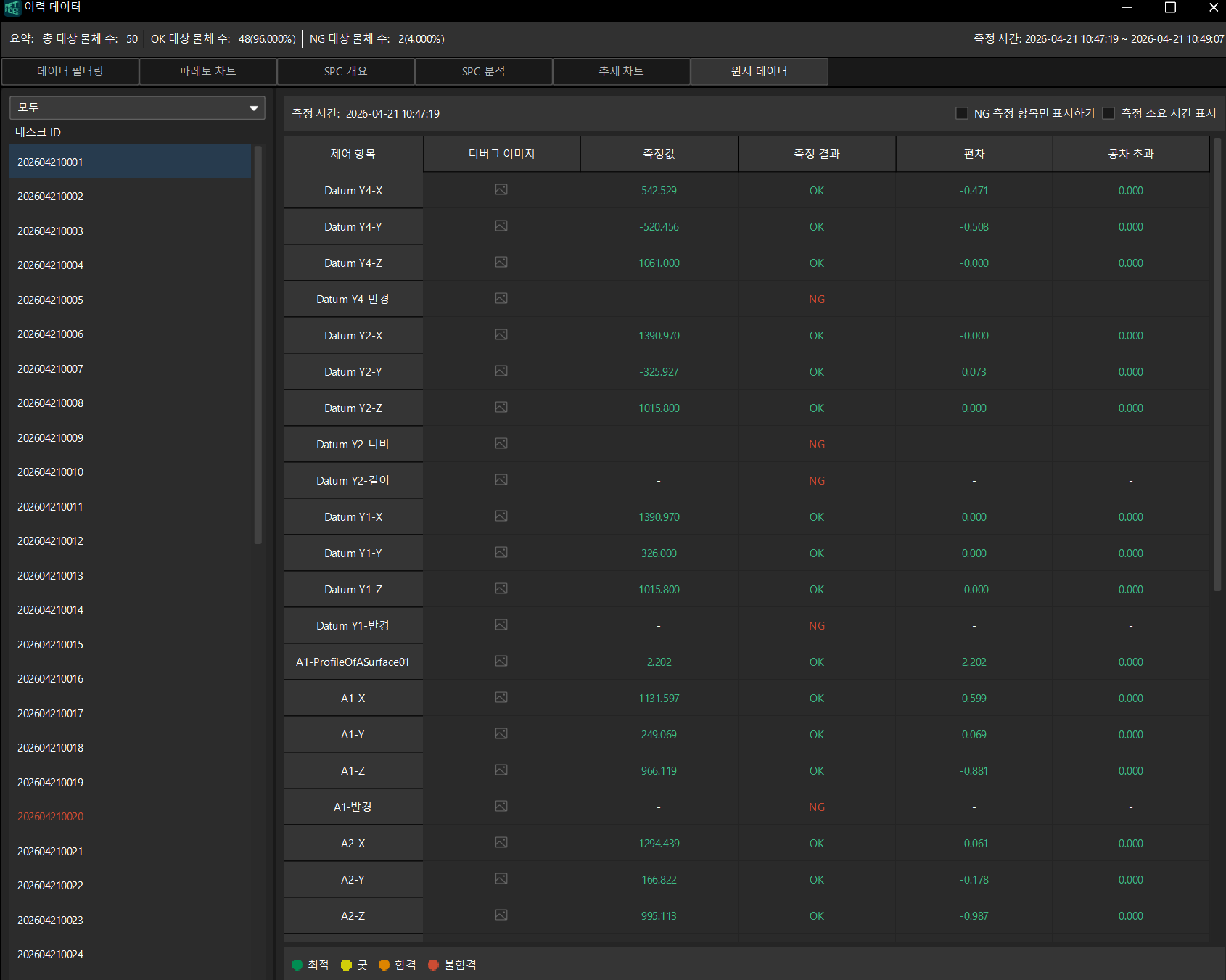

페이지 상단의 원시 데이터 탭을 클릭하십시오.

태스크 ID 리스트

페이지 왼쪽에는 태스크 ID 리스트가 표시됩니다. 상단의 드롭다운 목록에서 표시할 작업 범위를 필터링할 수 있습니다(예: 모두).

특정 태스크 ID를 클릭하면 오른쪽 데이터 표에 해당 태스크의 상세 측정 데이터가 표시됩니다.

페이지 오른쪽의 데이터 표는 현재 선택된 태스크의 측정 데이터를 표시하며, 상단에는 해당 태스크의 측정 시간이 표시됩니다. 데이터 표에는 다음 열이 포함됩니다:

열 이름	설명
제어 항목	측정 제어 항목 이름(예: Datum Y4-X, Datum Y4-Y, Datum Y2-Z, 측정점 A1-X 등).
디버그 이미지	해당 제어 항목에 대한 디버그 이미지로, 아이콘을 클릭하면 볼 수 있습니다.
측정값	해당 제어 항목의 실제 측정값입니다.
측정 결과	해당 제어 항목의 측정 결과는 OK 또는 NG로 표시됩니다.
편차	측정값과 공칭값 사이의 편차입니다.
공차 초과	측정값이 공차 범위를 초과한 차이입니다. 측정 결과가 NG일 때만 표시됩니다.

열 이름

설명

제어 항목

측정 제어 항목 이름(예: Datum Y4-X, Datum Y4-Y, Datum Y2-Z, 측정점 A1-X 등).

디버그 이미지

해당 제어 항목에 대한 디버그 이미지로, 아이콘을 클릭하면 볼 수 있습니다.

측정값

해당 제어 항목의 실제 측정값입니다.

측정 결과

해당 제어 항목의 측정 결과는 OK 또는 NG로 표시됩니다.

편차

측정값과 공칭값 사이의 편차입니다.

공차 초과

측정값이 공차 범위를 초과한 차이입니다. 측정 결과가 NG일 때만 표시됩니다.

페이지 오른쪽 상단에 다음 필터 옵션이 제공됩니다:

원본 데이터 페이지는 측정 데이터를 다른 색상으로 표시하여 데이터 품질을 빠르게 인식할 수 있도록 합니다:
