经过数据处理后，获得了耐火砖顶面四个角点。接下来，可以使用这些数据测量角点的高度和顶面各边边长。

测量耐火砖顶面各角点高度

已知各角点的坐标，给定基准平面后，可计算点到平面的距离得到角点高度。

具体测量流程如下：

使用测量表面平面度步骤，拟合一个基准平面。

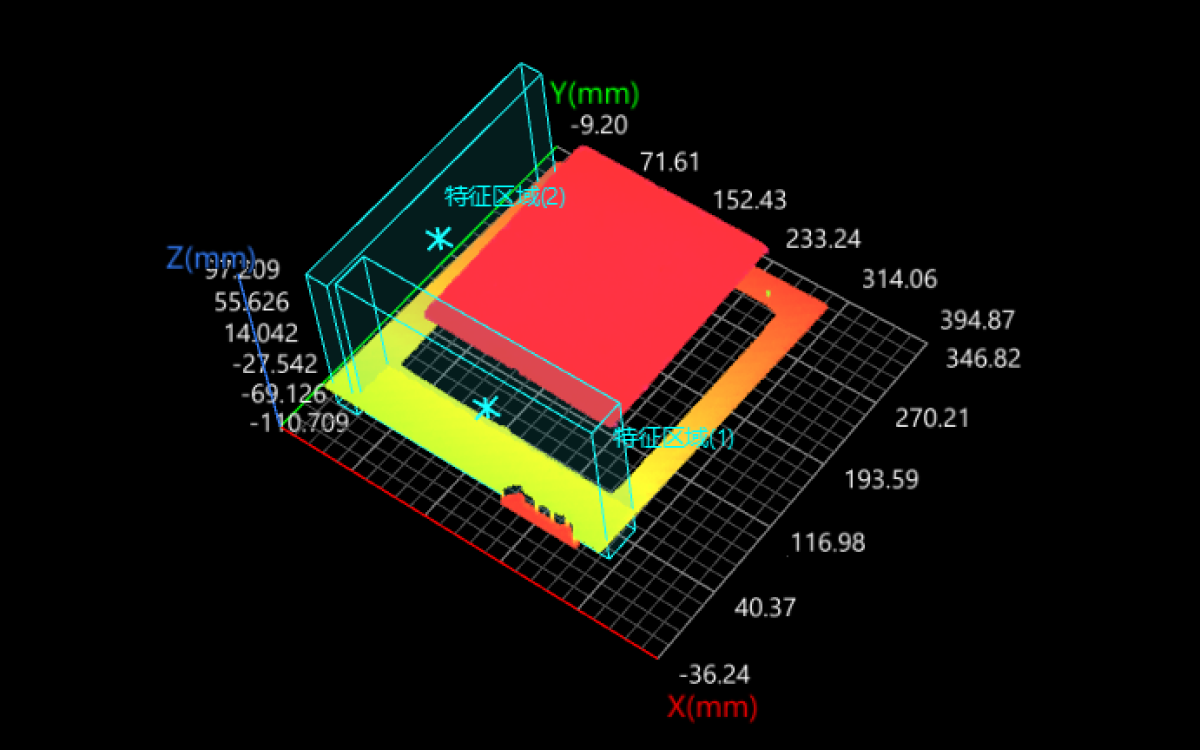

1. 使用特征区域框选出耐火砖放置表面的数据。

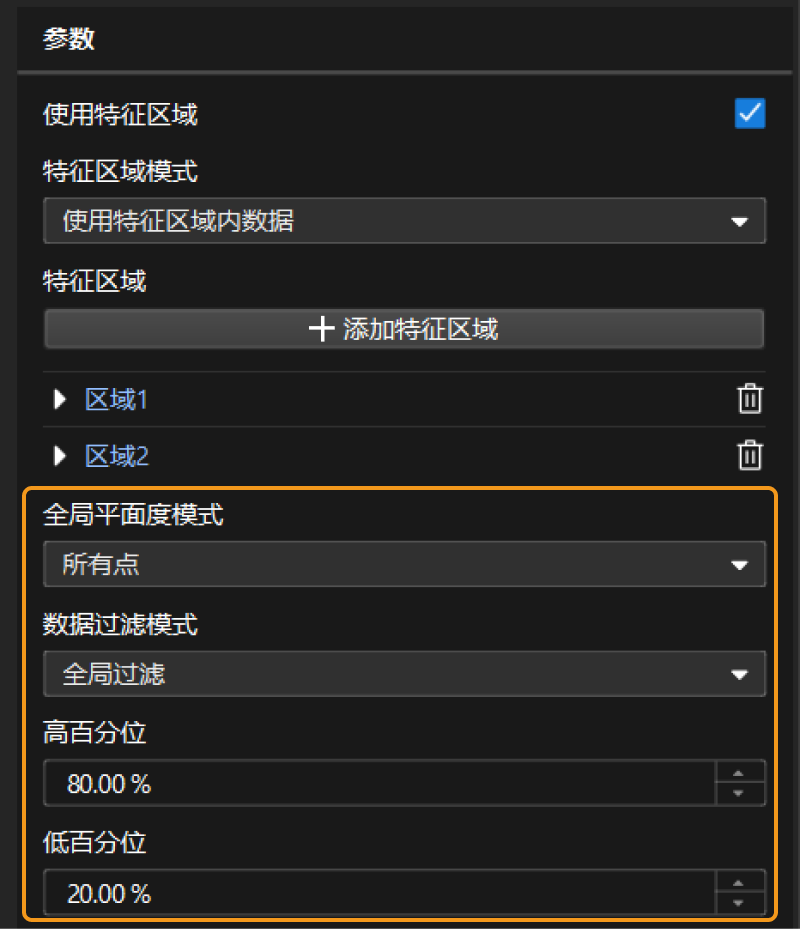

2. 设置平面拟合和数据过滤相关参数，如下图所示。
3. 步骤运行后，将输出一个拟合平面，作为测量高度时的基准平面。

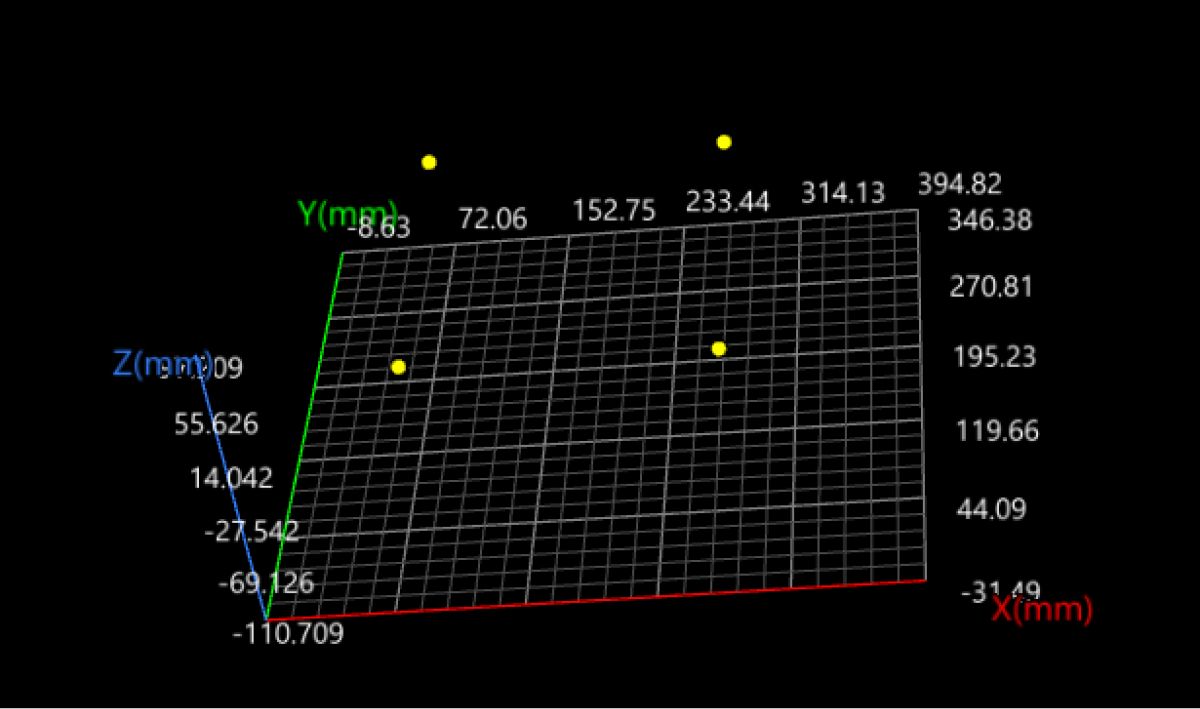

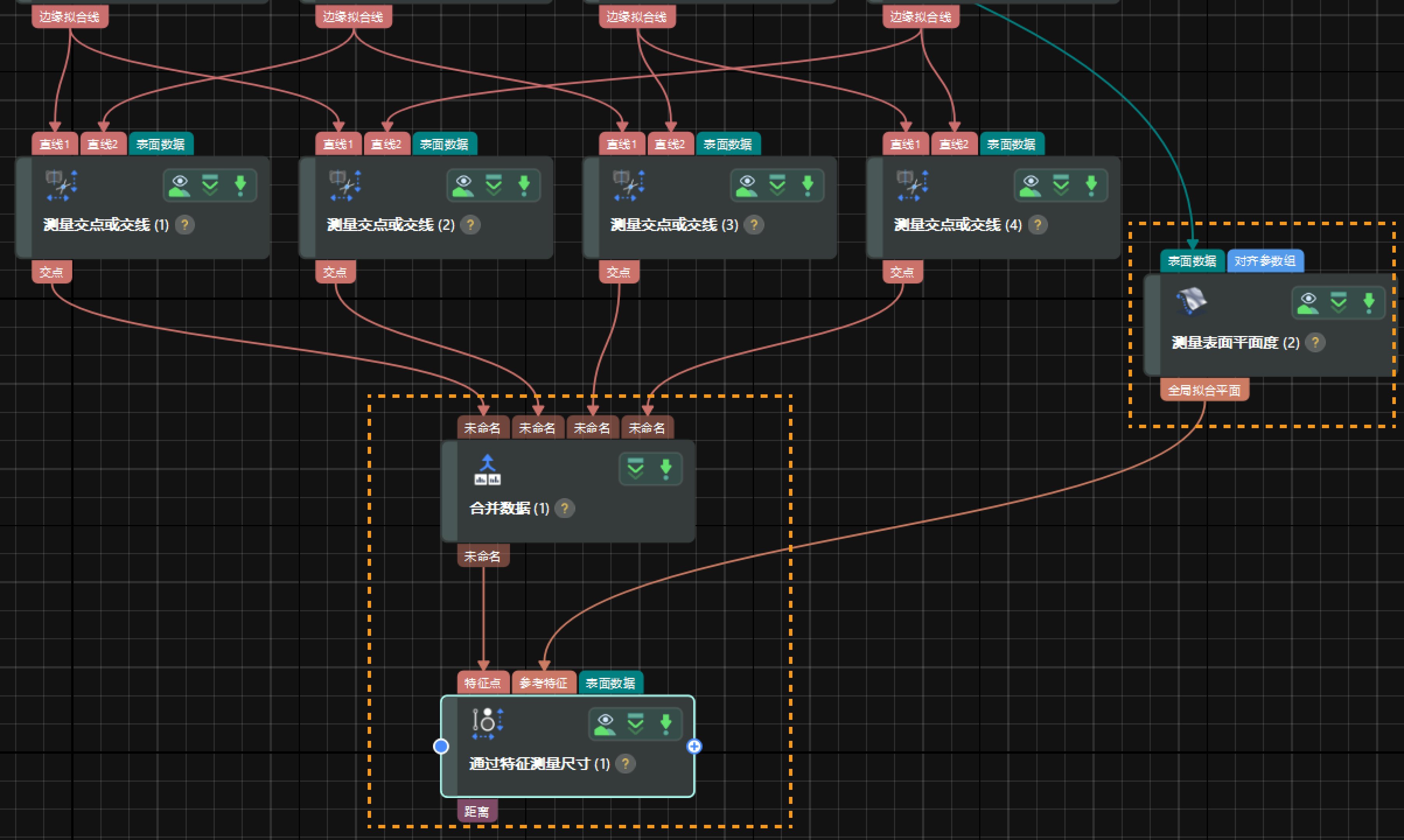

使用合并数据步骤，将四个角点合并到同一坐标系中。

在该步骤的参数配置区，设置输入端口数为4。

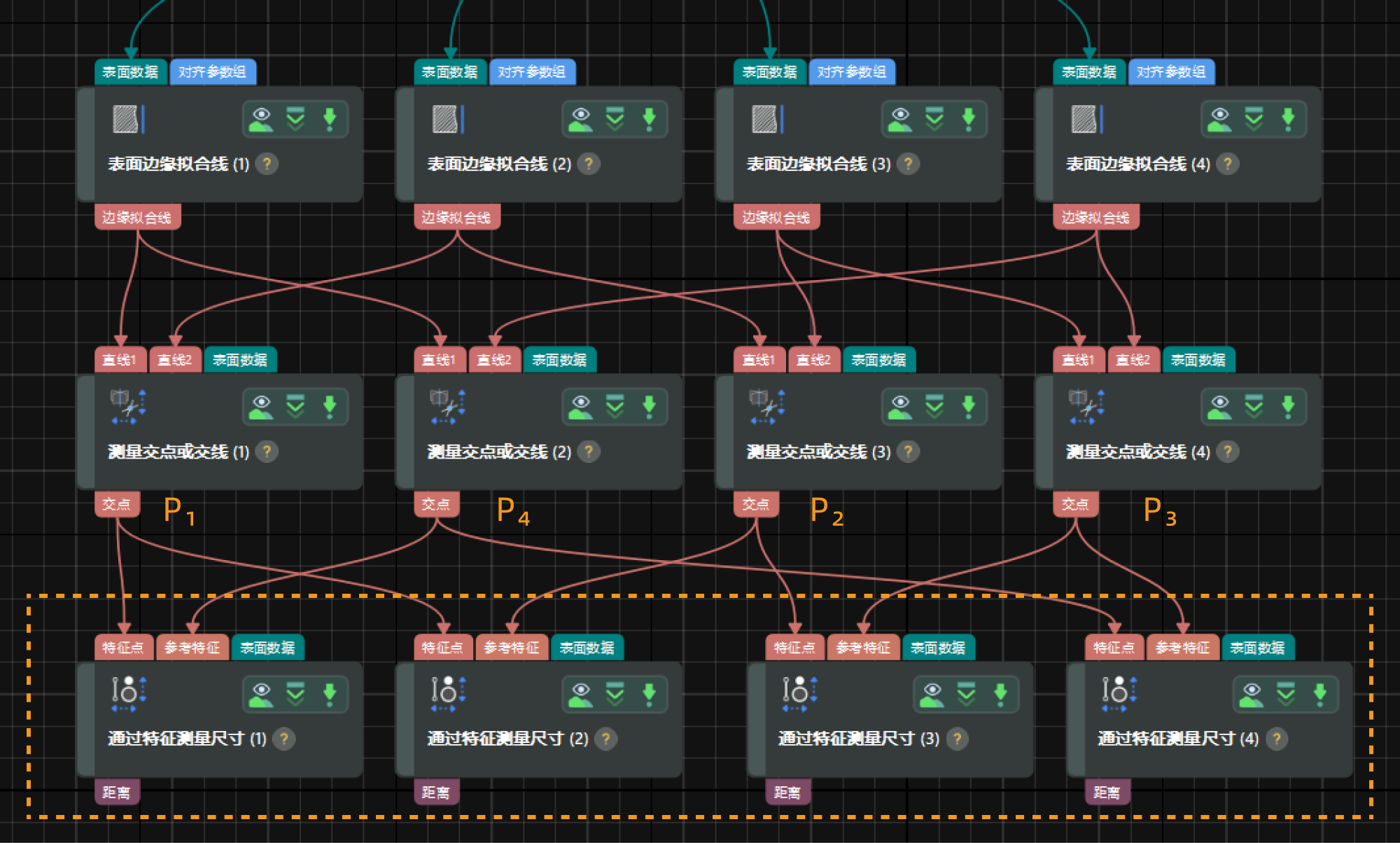

使用通过特征测量尺寸步骤，测量点到平面的距离。

在该步骤的输入栏，确保输入“特征点”端口的为合并数据步骤的输出数据，“参考特征”端口为拟合的平面。

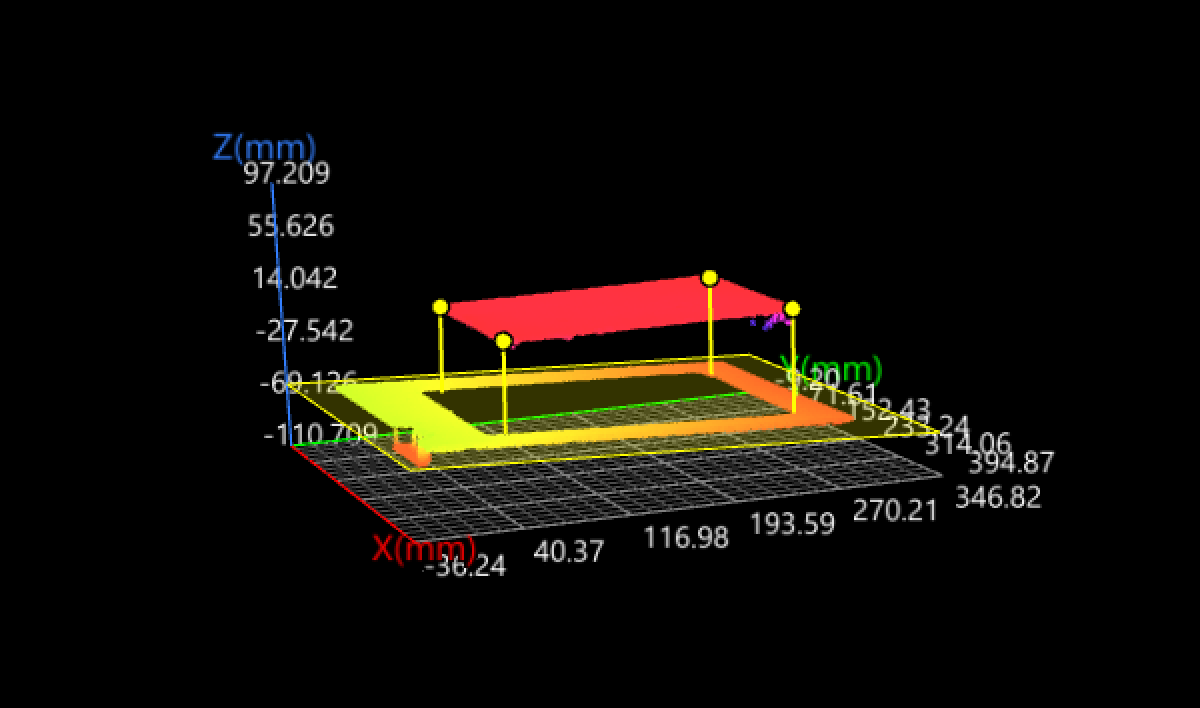

在该步骤的输出栏，确保已勾选距离选项。步骤运行后，将输出四个角点到拟合平面的距离。
