캘리브레이션 원리

현재 최신 버전 (2.1.0)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

이 부분에서는 각 시나리오에서의 캘리브레이션의 작업 원리를 소개합니다.

ETH 시나리오에서의 핸드-아이 캘리브레이션(여러 무작위 캘리브레이션 보드 포즈)

ETH 시나리오에서 '여러 무작위 캘리브레이션 보드 포즈' 방법을 사용하여 핸드-아이 캘리브레이션을 수행할 경우, 포즈와 그 상대적 관계가 아래 표에 표시되어 있다고 가정합니다.

포즈 관계 비고

A

로봇 베이스에 대한 로봇 플랜지의 포즈

로봇 측에서 얻을 수 있습니다.

B

카메라에 대한 캘리브레이션 보드의 포즈

카메라로 이미지를 캡처하고 계산하여 얻을 수 있습니다.

C

로봇 플랜지에 대한 캘리브레이션 보드의 포즈.

외부 파라미터 캘리브레이션의 상수는 방정식을 수립하는 데 사용됩니다.

X

로봇 베이스에 대한 카메라의 포즈

계산할 외부 파라미터 캘리브레이션 결과

아래에 표시된 것처럼 A, B, C, X는 닫힌 루프를 형성합니다. 로봇을 움직이고 카메라에 대한 캘리브레이션 보드의 포즈를 변경하면 일련의 방정식을 형성할 수 있습니다. 그런 다음 이러한 값을 사용하여 수치적 피팅을 수행하고 X의 최적 솔루션을 얻을 수 있습니다.

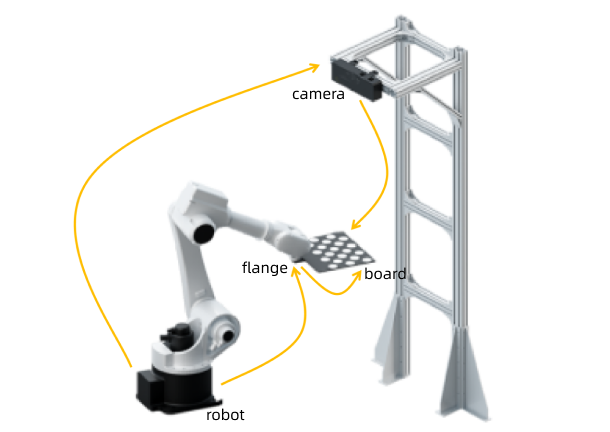

calib principle eth random
calib principle eth random math

EIH 시나리오에서의 핸드-아이 캘리브레이션(여러 무작위 캘리브레이션 보드 포즈)

EIH 시나리오에서 '여러 무작위 캘리브레이션 보드 포즈' 방법을 사용하여 핸드-아이 캘리브레이션을 수행할 경우, 포즈와 그 상대적 관계가 아래 표에 표시되어 있다고 가정합니다.

포즈 관계 비고

A

로봇 베이스에 대한 로봇 플랜지의 포즈

로봇 측에서 얻을 수 있습니다.

B

카메라에 대한 캘리브레이션 보드의 포즈

카메라로 이미지를 캡처하고 계산하여 얻을 수 있습니다.

C

로봇 베이스에 대한 캘리브레이션 보드의 포즈

외부 파라미터 캘리브레이션의 상수는 방정식을 수립하는 데 사용됩니다.

X

로봇 플랜지에 대한 카메라의 포즈

계산할 외부 파라미터 캘리브레이션 결과

아래에 표시된 것처럼 A, B, C, X는 닫힌 루프를 형성합니다. 로봇을 움직이고 카메라에 대한 캘리브레이션 보드의 포즈를 변경하면 일련의 방정식을 형성할 수 있습니다. 그런 다음 이러한 값을 사용하여 수치적 피팅을 수행하고 X의 최적 솔루션을 얻을 수 있습니다.

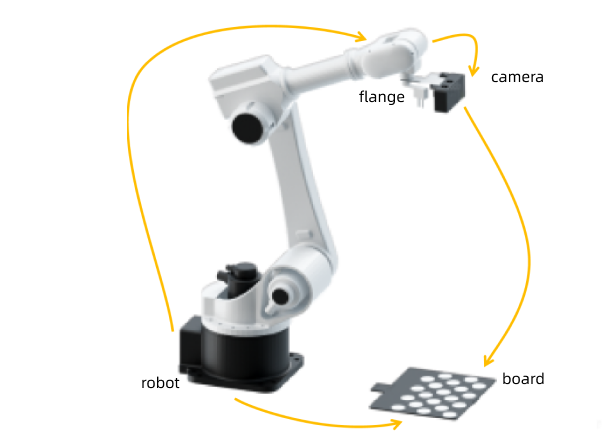

calib principle eih random
calib principle eih random math

ETH 시나리오에서의 핸드-아이 캘리브레이션(TCP 끝단점 터치)

ETH 시나리오에서 'TCP 끝단점 터치' 방법을 사용하여 핸드-아이 캘리브레이션을 수행할 경우, 포즈와 그 상대적 관계가 아래 표에 표시되어 있다고 가정합니다.

포즈 관계 비고

A

로봇 베이스에 대한 로봇 플랜지의 포즈

로봇 측에서 얻을 수 있습니다.

B

카메라에 대한 캘리브레이션 보드의 포즈

카메라로 이미지를 캡처하고 계산하여 얻을 수 있습니다.

C

로봇 플랜지에 대한 TCP의 포즈(TCP 끝단점이 캘리브레이션 보드에 닿을 때 TCP가 캘리브레이션 보드와 일치함)

외부 파라미터 캘리브레이션의 상수는 방정식을 수립하는 데 사용됩니다.

X

로봇 베이스에 대한 카메라의 포즈

계산할 외부 파라미터 캘리브레이션 결과

아래에 표시된 것처럼 A, B, C, X는 닫힌 루프를 형성합니다. 로봇을 움직이고 카메라에 대한 TCP의 포즈를 변경하면 일련의 방정식을 형성할 수 있습니다. 그런 다음 이러한 값을 사용하여 수치적 피팅을 수행하고 X의 최적 솔루션을 얻을 수 있습니다.

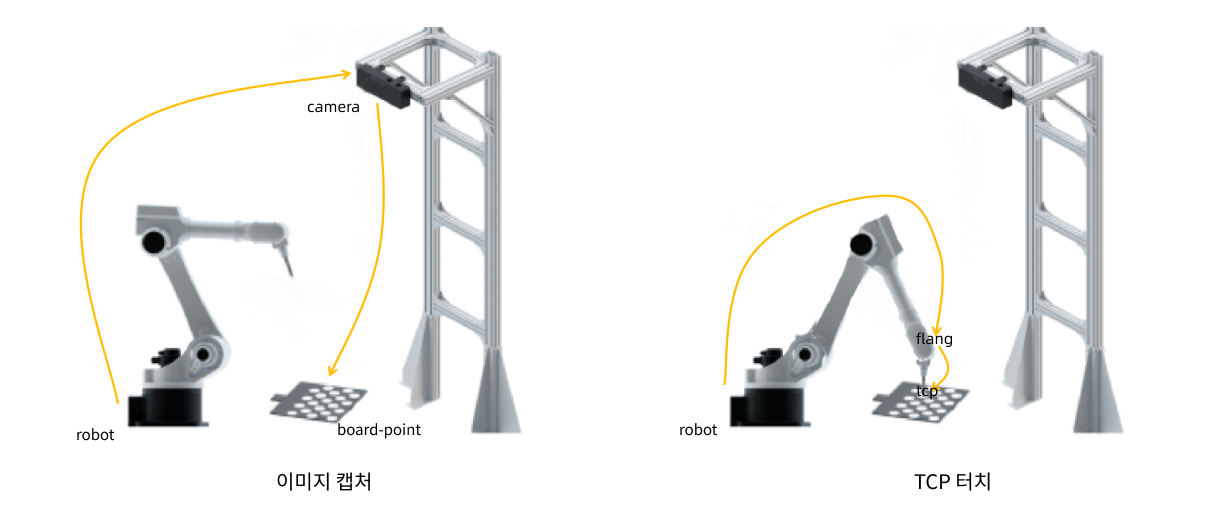

calib principle eth tcp
calib principle eth tcp math

EIH 시나리오에서의 핸드-아이 캘리브레이션(TCP 끝단점 터치)

EIH 시나리오에서 'TCP 끝단점 터치' 방법을 사용하여 핸드-아이 캘리브레이션을 수행할 경우, 포즈와 그 상대적 관계가 아래 표에 표시되어 있다고 가정합니다.

포즈 관계 비고

A

로봇 베이스에 대한 로봇 플랜지의 포즈

로봇 측에서 얻을 수 있습니다.

B

카메라에 대한 캘리브레이션 보드의 포즈

카메라로 이미지를 캡처하고 계산하여 얻을 수 있습니다.

C

로봇 베이스에 대한 캘리브레이션 보드의 포즈

외부 파라미터 캘리브레이션의 상수는 방정식을 수립하는 데 사용됩니다.

X

로봇 플랜지에 대한 카메라의 포즈

계산할 외부 파라미터 캘리브레이션 결과

아래에 표시된 것처럼 A, B, C, X는 닫힌 루프를 형성합니다. 로봇을 움직이고 카메라에 대한 캘리브레이션 보드의 포즈를 변경하면 일련의 방정식을 형성할 수 있습니다. 그런 다음 이러한 값을 사용하여 수치적 피팅을 수행하고 X의 최적 솔루션을 얻을 수 있습니다.

calib principle eih tcp
calib principle eih tcp math

두 대의 카메라(Eye to Eye) 캘리브레이션

두 대의 카메라를 사용하면 다음 그림과 같이 카메라 시야를 확장하고 두 카메라의 겹치는 부분의 포인트 클라우드 품질을 향상시킬 수 있습니다.

calibration principle ete fov

Eye to Eye 캘리브레이션 시나리오에서 두 대의 카메라(하나는 메인 카메라이고 다른 하나는 서브 카메라임)는 스탠드에 고정적으로 장착됩니다. Eye to Eye 캘리브레이션은 두 카메라의 외부 파라미터를 캘리브레이션할 뿐만 아니라 두 카메라 간의 포즈 관계도 캘리브레이션해야 합니다. Eye to Eye 캘리브레이션 시나리오의 경우 Mech-Vision은 표준 Eye to Eye 캘리브레이션 절차를 제공합니다.

두 대의 카메라로 캘리브레이션을 수행하는 경우 다음 사항에 주의하세요.

  • 새로운 캘리브레이션 시작

  • 기존 캘리브레이션 파라미터 로드

    • 듀얼 카메라 캘리브레이션 파라미터 그룹은 캘리브레이션이 완료된 ETH 또는 EIH 카메라 캘리브레이션 파라미터 그룹을 기반으로 직접 계산될 수 있습니다.

    • 기존 캘리브레이션 파라미터를 로드하여 포인트 클라우드 뷰를 확인하는 것은 지원되지 않습니다.
