備品

現在ご覧いただいているのは最新版の内容です(V2.1.2)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

設備が稼働している際に故障が発生することは避けられません。備品を準備しておくことで、故障が発生した際に損傷した部品を迅速に交換でき、ダウンタイムを短縮し、生産やサービスの継続性を確保できます。さらに、突発的な故障による緊急購入を回避し、修理コストを削減することが可能です。定期的な保守に加え、タイムリーな備品交換は、設備の長期間にわたる安定稼働を保証する重要な要素です。

備品一覧

3Dロボットビジョンソリューションでは、必要に応じて以下の備品を準備することを推奨します。

名前 型番・仕様 説明

カメラのLANケーブル

CBL-ETH-5M-LU

5m

CBL-ETH-10M-LU

10m

CBL-ETH-15M-LU

15m

CBL-ETH-20M / CBL-ETH-20M-LU

20m

CBL-ETH-30M-LU

30m

カメラ DC電源ケーブル

CBL-PWR-3M-LU

3m

CBL-PWR-5M-LU

5m

CBL-PWR-10M-LU

10m

CBL-PWR-15M-LU

15m

CBL-PWR-20M / CBL-PWR-20M-LU

20m

CBL-PWR-30M-LU

30m

アダプターの電源ケーブル

L6L1-3 JP-DC24V-M12-4PIN Adapter Cable

6m

上記の表において、「-LU」が付いているカメラのLANケーブルまたはDC電源ケーブルは、カメラに接続するコネクタは90°エルボ型です。

備品の購入が必要な場合は、営業担当にお問い合わせください。

備品交換

備品交換前に、以下の準備作業を完了してください。

  • 備品がカメラ型番と一致していることを確認してください。

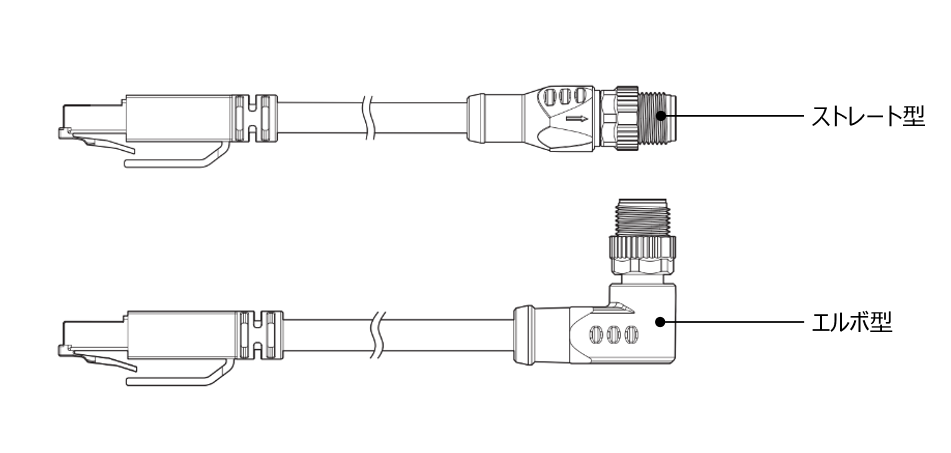

    • カメラのLANケーブルは、Mech-Eye産業用3Dカメラに適合したケーブルである必要があります。Mech-Mindは、ストレート型とカメラ側90°エルボ型の2種類の航空コネクタを備えたLANケーブルを提供しています。

      camera eth cable

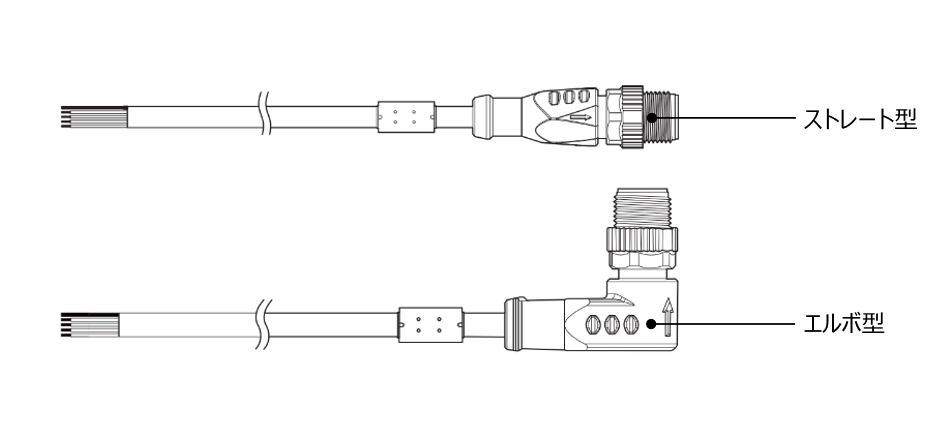

    • カメラのDC電源ケーブルは、Mech-Eye産業用3Dカメラ専用の特注電源ケーブルである必要があります。Mech-Mindは、ストレート型とカメラ側90°エルボ型の2種類の航空コネクタを備えたDC電源ケーブルを提供しています。

      camera dc cable
  • カメラの電源を切り、電源をオフにしてください。

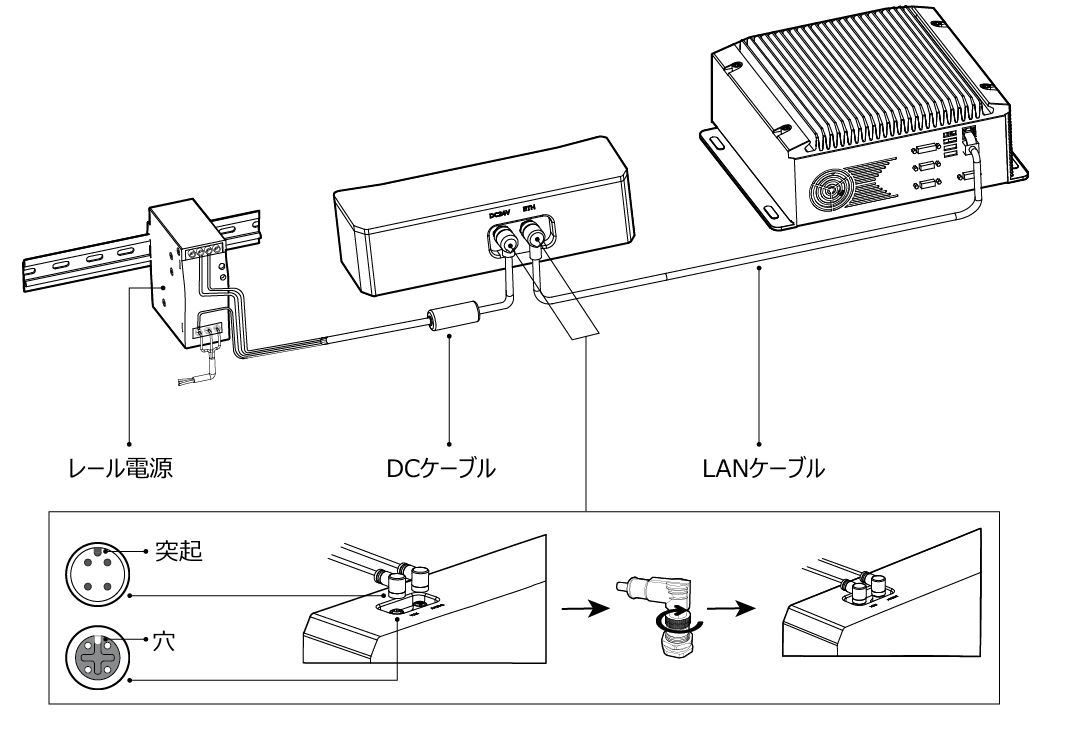

カメラのLANケーブルとDC電源ケーブルを交換

  • LANケーブル:LANケーブルの航空コネクタプラグをカメラのETHポートに差し込み、RJ45コネクタをIPCのLANポートに差し込みます。

  • DC電源ケーブル:DC電源ケーブルの航空コネクタプラグをカメラのDC 24V 電源ポートに差し込みます。

connect the camera

LANケーブルまたはDC電源ケーブルを接続する時は、以下の点に注意してください。

  1. 航空コネクタの突起を対応する穴に挿入します。

  2. ナットをしっかりと増し締めしてください。0.7N·mの締め付けトルクを推奨します。ナットを締めた後、約2mmの隙間があります。

  • 事故防止のため、備品の交換中は電源を入れないでください。

  • カメラをロボットアームまたはその他の移動装置に取り付ける場合、引っ張ることでケーブルやプラグの欠損を防ぐためにカメラに接続するDC電源ケーブルとLANケーブルを適切に固定してください。

  • カメラをIPCに接続する場合にスイッチを介して接続することができます。

  • ドッキングステーションを使用しないでください。ドッキングステーションを使用すると、ネットワークが不安定になったり、データ転送が失敗したりする可能性があります。

  • 接続するときは、最後に電源を入れてください。電源を入れた後、カメラのPWRインジケーターは緑色常時点灯します。そうでない場合に、Mech-Mindまでご連絡ください。

テスト

すべての接続が正しいことを確認した後、電源をオンにしてください。

  • PWRインジケーターが緑色で常に点灯していることを確認し、電源状態が正常であることを確認します。

  • カメラの自己テストプログラムを実行し、機能テストを行います。

電源状態が正常で、カメラが正常に画像を取得し、IPCが正常にカメラから画像を受信できる場合、備品交換は成功です。

備品交換やケーブルの接続中に問題が発生した場合は、Mech-Mindのテクニカルサポートにお問い合わせください。
