调节参数

您正在查看最新版本(V2.5.0)的文档。如果您想查阅其他版本的文档,可以点击页面右上角“切换版本”按钮进行切换。

■ 如果您不确定当前使用的产品是哪个版本,请随时联系梅卡曼德技术支持。

本章介绍标定多台轮廓测量仪时调节参数的流程。需先调节轮廓模式下的参数,再调节扫描模式下的参数。由于强度图、深度图和点云反映轮廓线整体效果,部分问题可能需要通过调节轮廓模式下的参数解决。

请按照以下小节为每台轮廓测量仪调节参数。

调节轮廓模式下的参数

请按照以下流程调节轮廓模式下的参数。

  1. 基于多轮廓测量仪标定模板新建一个参数组。请确认:

    • 校正分组下的启用倾斜校正启用高度校正开关已关闭。

    • 以下参数设置为默认值:

      分组 参数名 默认值

      亮度设置

      模拟增益

      数字增益

      0

      轮廓线处理

      滤波

      空缺填充

      0

      空缺填充边缘保持

      3

      重采样

      最近

      重采样边缘保持

      3

  2. 单击轮廓模式,并在原始图像的显示界面,开启强度和锐度曲线开关。

  3. 单击数据采集区的 single cap 按钮,采集一次数据。

  4. 确认数据质量。

    • 如采集的数据符合以下要求,则轮廓模式参数调节完成,请继续下一小节。

      • 轮廓线无噪点或离群点。

      • 棱台侧面轮廓线中提取点连续、无大量缺失点。

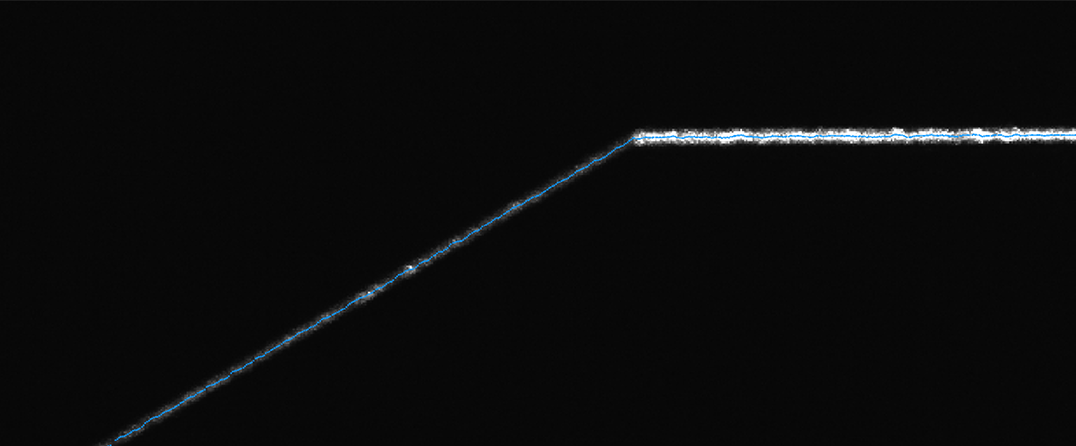

        lateral face continuous

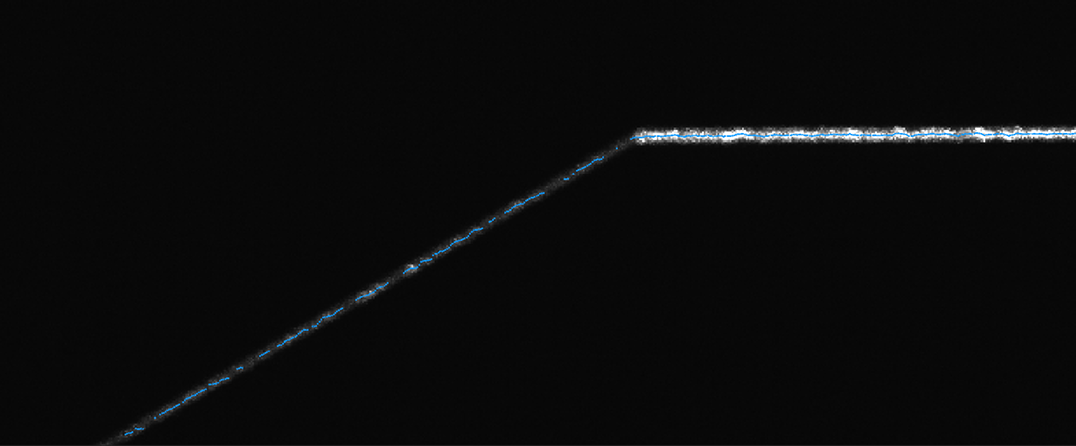

        lateral face noncontinuous

        ok icon 侧面轮廓线连续

        ng icon 侧面轮廓线不连续

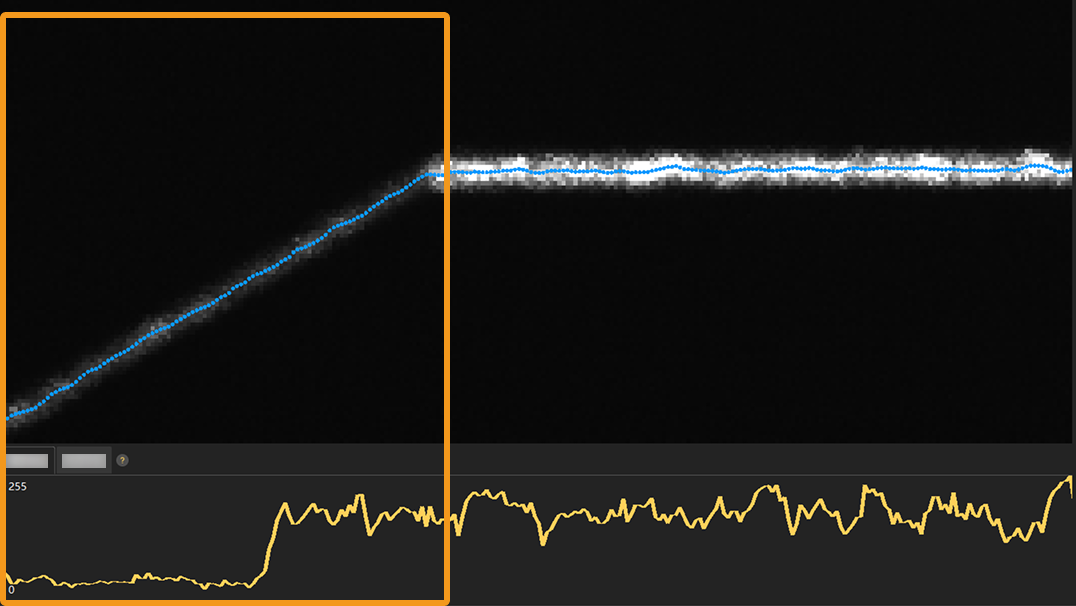

      • 棱台侧面轮廓线中提取点强度值尽量大于20。可将鼠标悬浮在强度曲线上,查看提取点的强度值。

        profile ok

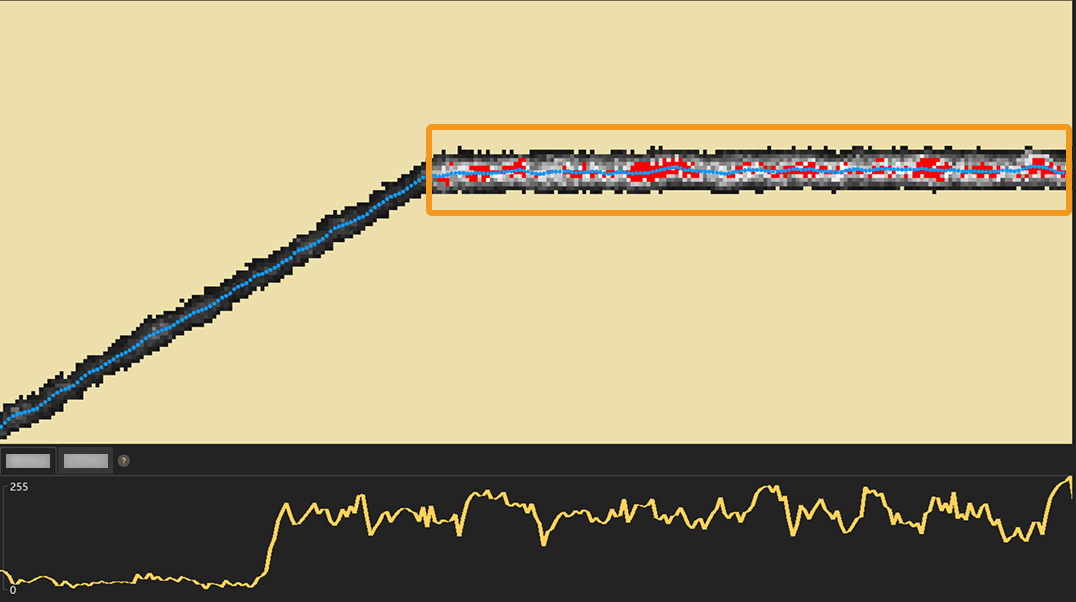

      • 开启曝光信息后,棱台上表面和底座表面轮廓线的每个像素列大约包含1~3个灰度值为255(显示为红色)的点。

        profile ok exposure info

    • 如采集的数据存在以下问题,请按照相应的解决方案调节参数后重复步骤3。

      问题现象 解决方案

      轮廓线亮度过低:

      • 棱台侧面轮廓线不连续。

      • 棱台侧面轮廓线中提取点强度值低于20。

      • 棱台上表面和底座表面轮廓线的每个像素列平均包含的过曝点小于1~3个。

      • 调大亮度设置分组下的曝光时间参数。

        请勿将曝光模式设置为HDR

      • 如仅调整曝光时间参数无法达到预期效果,请调大亮度设置分组下的激光强度参数。

      轮廓线亮度过高:

      • 棱台上表面和底座表面轮廓线的每个像素列平均包含的过曝点大于3个。

      • 调小亮度设置分组下的曝光时间参数。

        请勿将曝光模式设置为HDR

      • 调小亮度设置分组下的激光强度参数。

      轮廓线同时存在亮度过高、过低区域:

      • 棱台侧面轮廓线不连续。

      • 棱台侧面轮廓线中提取点强度值低于20。

      • 棱台上表面和底座表面轮廓线的每个像素列平均包含的过曝点大于3个。

      • 适当调大亮度设置分组下的曝光时间参数,以确保棱台侧面轮廓线亮度符合要求,同时将棱台上表面和底座表面轮廓线的过亮程度控制在合理水平。

        请勿将曝光模式设置为HDR

      轮廓线附近有离群点。

      反光导致轮廓线附近出现噪点。

      • 移除或遮挡反光物体。

      • 反光物体无法移除或遮挡时,可使用掩膜或调整感兴趣区域排除干扰。

        如设置感兴趣区域,需确保整个标定块在设置的感兴趣区域内。标定及使用过程中请勿再次调节感兴趣区域。

调节扫描模式下的参数

请按照以下流程调节扫描模式下的参数。

  1. 按照下表设置触发设置分组下的参数:

    参数名 参数值

    数据采集方式

    单帧模式

    数据采集触发源

    外部触发或软触发

    行扫描触发源

    编码器

    • 标定过程中请参考触发数据采集的流程采集数据。如将数据采集触发源设置为软触发,请在使所有轮廓测量仪进入采集就绪状态后,等待1~2s,再执行后续步骤。

    • 为确保较高的标定精度,请勿将行扫描触发源参数设置为固定频率

    • 请确保所有轮廓测量仪的上述参数值相同。

  2. 根据扫描数据的Y轴分辨率计算出并调节编码器设置分组中的参数。

    请确保所有轮廓测量仪的X轴分辨率相同,且扫描数据的Y轴分辨率相同。
  3. 计算并设置扫描设置分组下的扫描行数参数:

    1. 测量扫描起始位置和终止位置之间的距离,即扫描范围

    2. 计算出完整扫描标定块需要的行数:行数 = 扫描范围 ÷ 扫描数据的Y轴分辨率

    3. 将计算所得数值向下取整,可酌情舍去少量行数,并设置为扫描行数参数值。

    例如,扫描范围为400mm,扫描数据的Y轴分辨率为0.105mm时,行数 = 400 ÷ 0.105=3809.5238。向下取整后,将扫描行数参数设置为3809。也可以舍掉少量行数,将扫描行数参数设置为3800。

  4. 确认以下分组下的参数开关已关闭:轮廓对齐校正滤波

  5. 单击数据采集区的 single cap 按钮,采集一次数据。

  6. 确认数据数据质量。

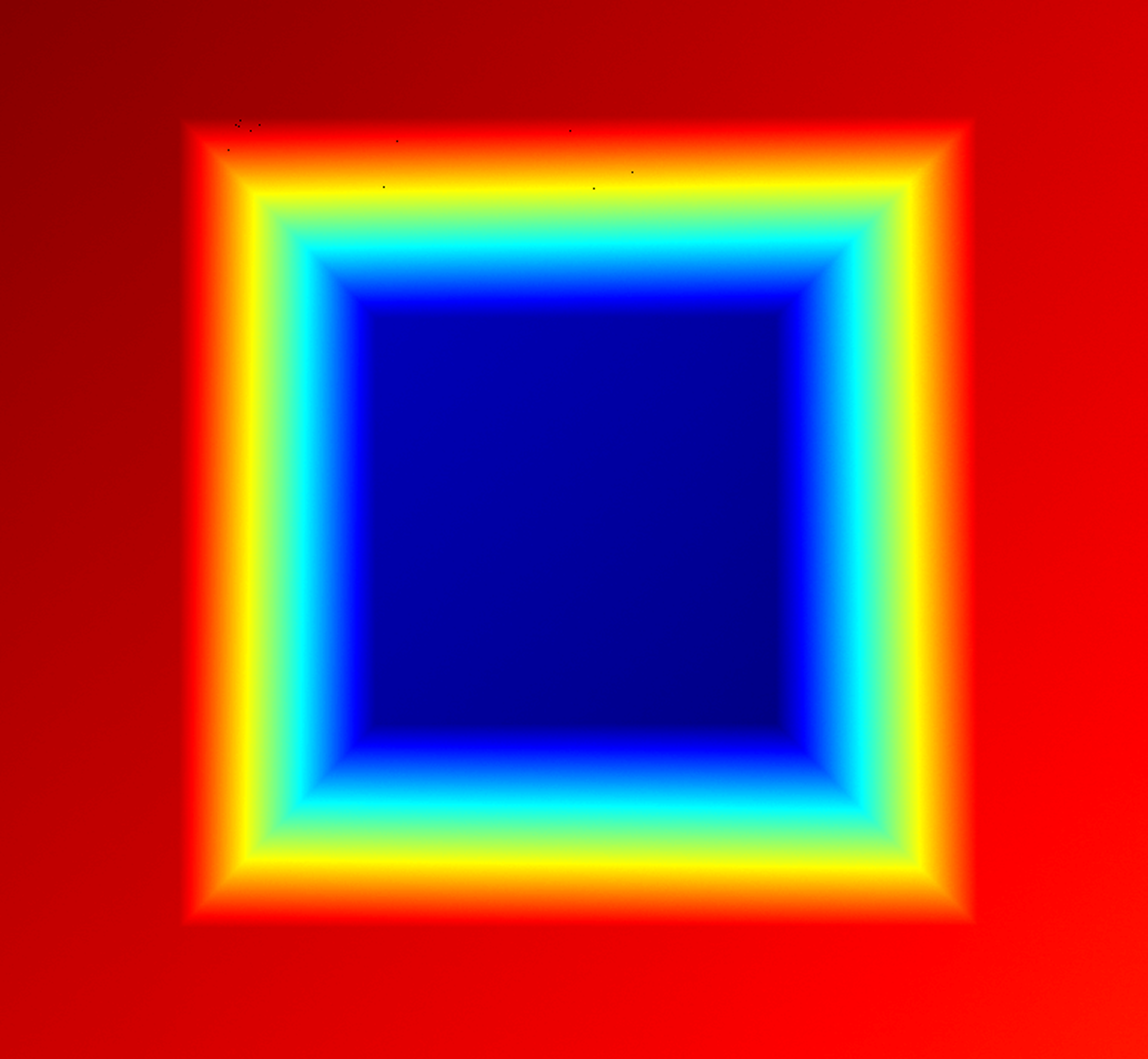

    • 如点云和深度图完整,包含标定块的六个特征面(下图中编号1~6),且不包含其他表面,则扫描模式参数调节完成。

      feature plane

      image normal

      标定块的六个特征面

      ok icon 点云完整且仅包含六个特征面

    • 如采集的数据存在以下问题,请按照相应的解决方案调节参数后重复步骤5。

      问题现象 解决方案

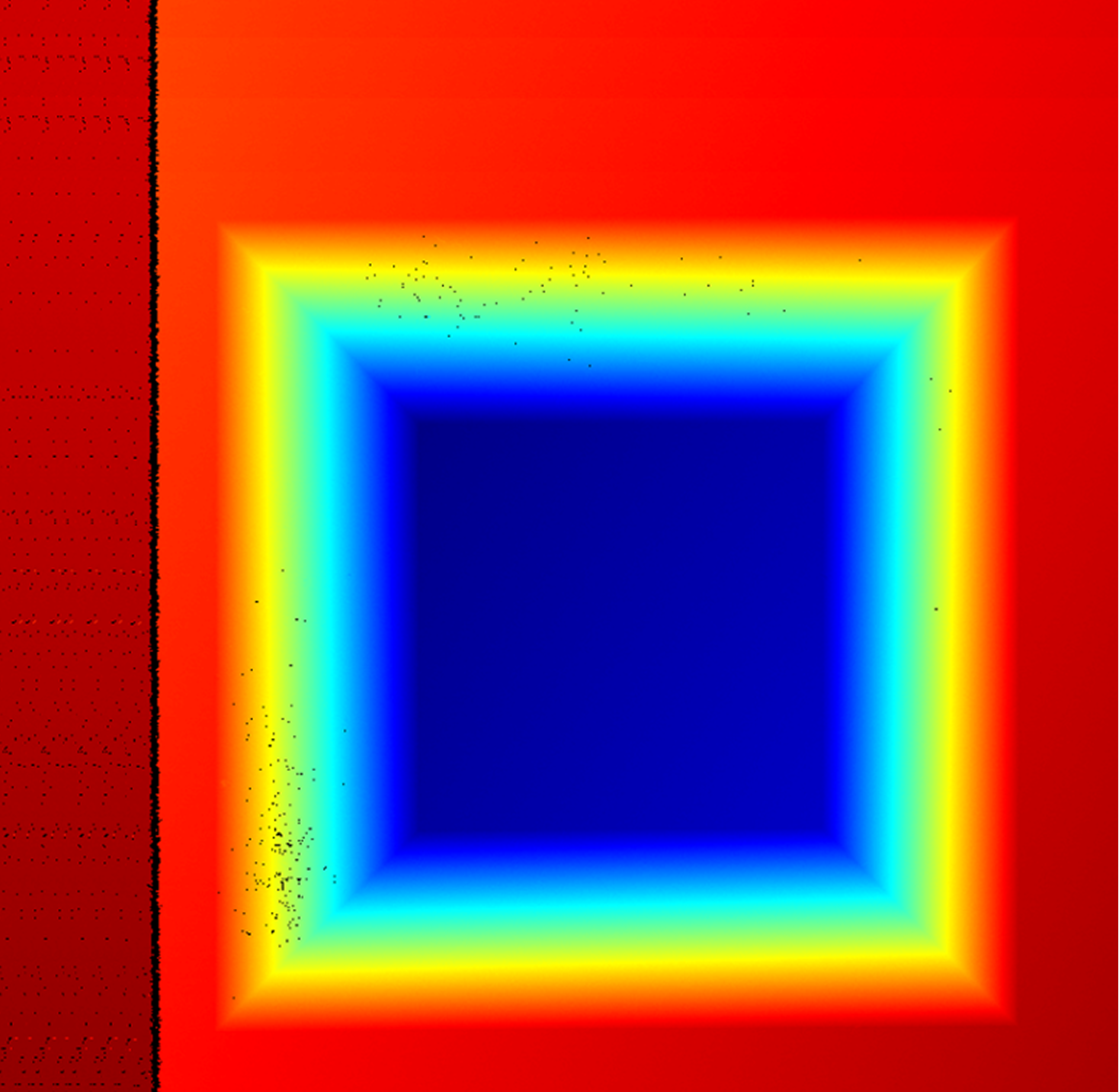

      extra plane

      点云中存在多余表面。

      使用掩膜遮盖不需要的表面,或调节感兴趣区域,使不需要的表面位于感兴趣区域以外。

      如设置感兴趣区域,需确保整个标定块在设置的感兴趣区域内。标定及使用过程中请勿再次调节感兴趣区域。

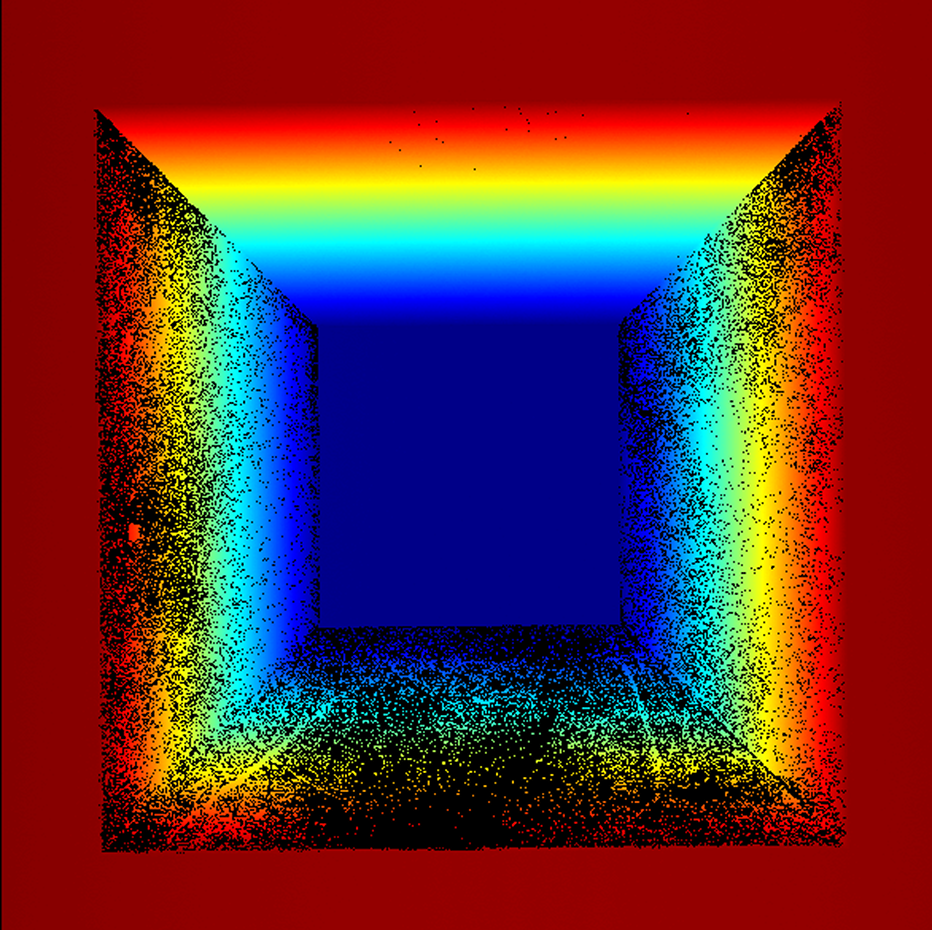

      massive point loss

      点云中缺失点数过多。

      点击轮廓模式,然后:

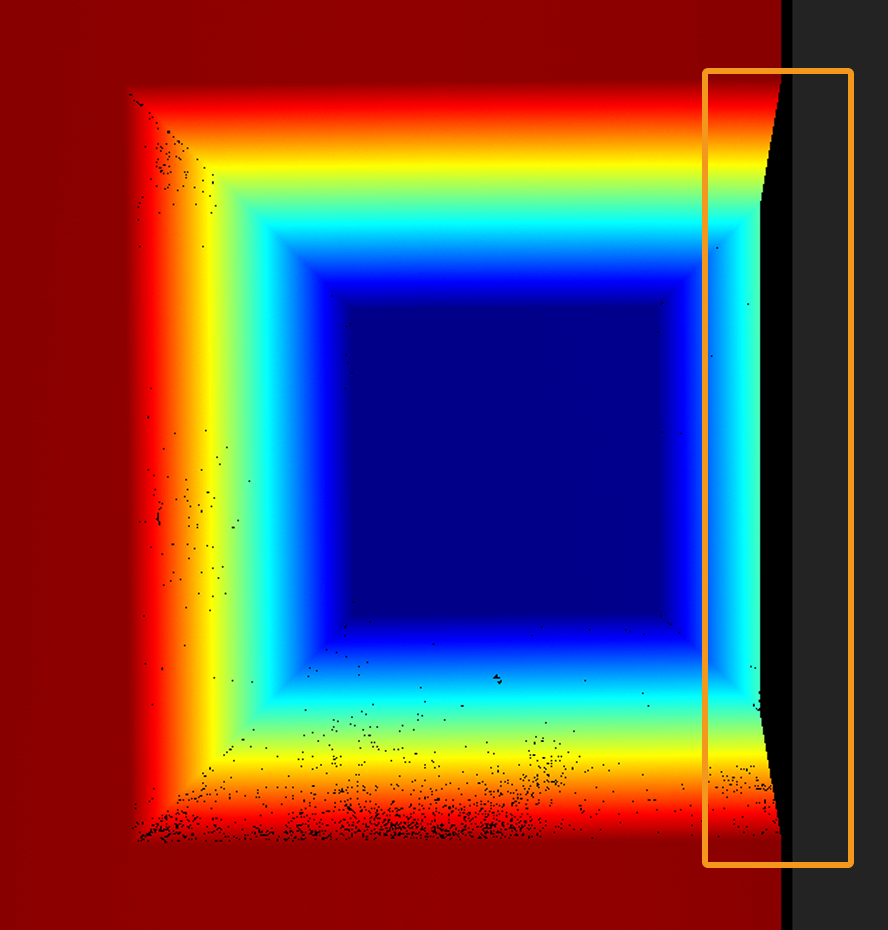

      feature point loss

      特征面的点云缺失。

      调整标定块位置,使六个特征面均位于轮廓测量仪视野内。

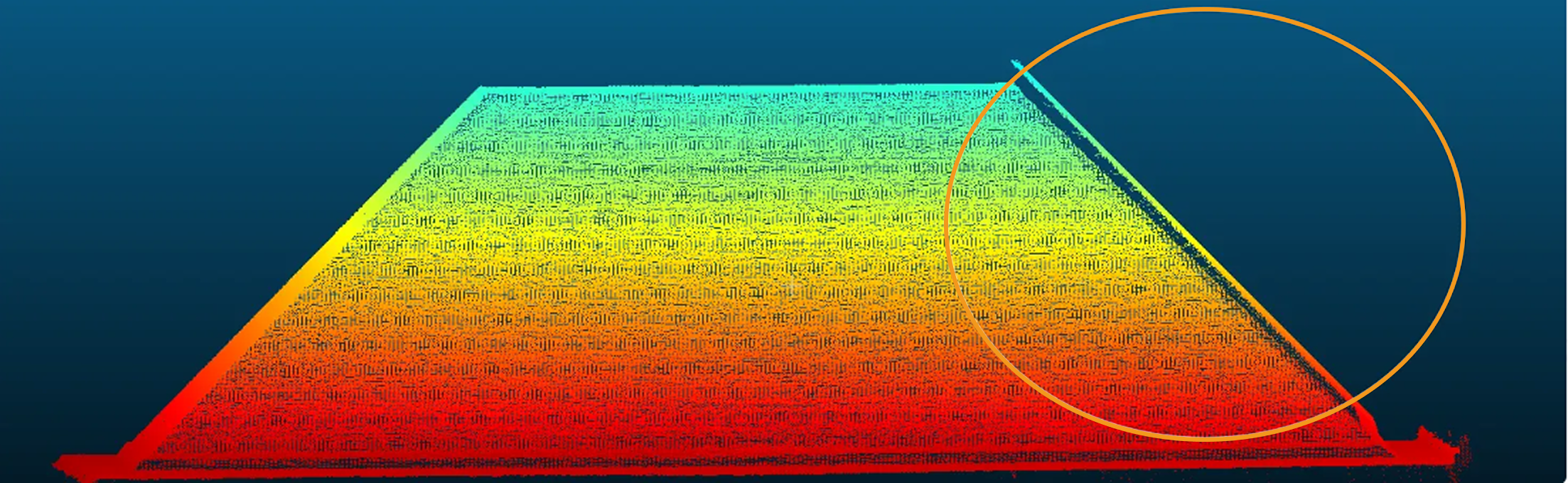

      fov overlap

      轮廓测量仪视野重叠,激光线之间互相干扰,导致点云分层。

      设置触发延迟参数。

      • 该参数的可见级别为大师

      • 推荐将该参数值设置为先发射激光的轮廓测量仪的曝光时间参数值的1.5倍,然后根据现场效果微调。

      点云附近有离群点。

      反光导致点云附近出现噪点。

      • 移除或遮挡反光物体。

      • 反光物体无法移除或遮挡时,可使用掩膜排除干扰。

  7. 保存对参数组的更改。
