꼭짓점을 감지하기
기능 설명

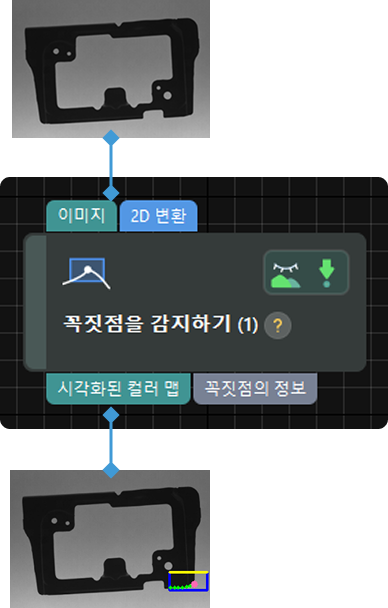

이 스텝은 입력한 이미지 속의 꼭짓점을 감지하고 측정할 수 있습니다.
이 스텝을 사용하기 전에 메뉴 바의 에서 2D 측정과 관련된 스텝을 활성화해야 작동할 수 있습니다. |
파라미터
- ROI
-
파라미터 설명: 이 파라미터는 꼭짓점의 감지 및 측정 범위를 제한하기 위해 ROI를 지정하는 데 사용됩니다.
조정 설명: 구체적인 사용 프로세스는 다음과 같습니다:
-
측정 캔버스(2D) 뷰를 열기: 메뉴 바의
에서 측정 캔버스(2D) 옵션을 체크하고 오른쪽 프로젝트 구성 구역에서 측정 캔버스(2D) 뷰로 전환합니다. -
해당 스텝 선택하기: 프로젝트 편집 구역에서 해당 스텝을 클릭하여 선택합니다.
-
측정할 영역을 박스로 선택하기: 오른쪽 측정 캔버스(2D) 뷰에서 선택 박스는 기본적으로 이미지 왼쪽 상단에 있습니다. 이미지를 적절한 비율로 먼저 축소/확대한 후, 마우스를 선택 박스 위로 이동합니다. 화살표 커서가 손 모양 커서로 변하면 마우스 왼쪽 버튼을 길게 눌러 "선택 박스를 드래그" 하거나 "선택 박스 크기 설정" 할 수 있습니다.
-
ROI 파라미터 확인하기: 박스 선택 완료 후, ROI 파라미터에서 선택 법위 각 항목 수치가 표시됩니다.(중심X, 중심Y, 너비, 높이, 각도가 포함됨)
-
- 위치 및 방향 수정
-
파라미터 설명: 이 파라미터는 입력된 2D 변환에 따라 ROI의 위치와 방향을 조정하는 데 사용됩니다.
기본값: 선택하지 않음
설명: 이 파라미터를 선택하면 입력한 2D 변환에 근거하여 이전 실행 시 설정된 ROI를 이번 실행에서 입력된 이미지 내 물체의 위치와 방향에 맞도록 변환합니다.
- 에지 감지 프레임의 수량
-
파라미터 설명: 이 파라미터는 ROI 내에서 생성된 에지 감지 프레임의 수량을 설정하는 데 사용됩니다. 피팅하는 데 사용된 대상 물체 가장자리 포인트는 각 에지 감지 프레임 내에서 생성됩니다. 값이 클수록 가장자리 포인트 샘플링이 촘촘해지고 피팅 정확도가 높아집니다. 하지만 계산 부하도 증가하게 됩니다. 값이 너무 작으면 가장자리 세부 정보가 손실될 수 있습니다.
기본값: 10
권장사항: 실제 요구 사항에 따라 이 파라미터를 설정하십시오.
- 그레이스케일 변경 하한 임계값
-
파라미터 설명: 이 파라미터는 에지 감지 프레임 내 그레이스케일 변화의 하한 임계값을 설정하는 데 사용됩니다.
기본값: 20
조정 설명: 에지 감지 프레임 내 포인트의 그레이스케일 그래디언트 변화가 설정된 하한 임계값보다 높은 경우, 이 포인트는 대상 물체 가장자리 포인트로 간주됩니다. 하한 임계값보다 낮은 경우, 이 포인트는 무시됩니다.
- 에지 감지 프레임의 절반 너비
-
파라미터 설명: 이 파라미터는 에지 감지 프레임의 절반 너비를 설정하는 데 사용됩니다.
기본값: 1
조정 설명: 가장자리가 명확하지 않으면 파라미터 값을 적절히 늘릴 수 있고, 가장자리가 명확하면 파라미터 값을 적절히 줄일 수 있습니다.
- 가우시안 필터 계수
-
파라미터 설명: 에지 감지 프레임 내에서 수직으로 이미지를 필터링하는 데 사용됩니다.
기본값: 1.0
조정 권장: 기본값을 사용하는 것이 좋습니다.
- 에지 극성
-
파라미터 설명: 이 파라미터는 물체 에지로 간주되는 그레이스케일 변환을 지정하는 데 사용됩니다. 그레이스케일 변경은 에지 감지하는 박스에서 위에서 아래로의 그레이스케일 변경을 나타냅니다.
값 리스트: 흰색에서 검은색으로, 검은색에서 흰색으로, 둘 다 가능.
-
White To Black: 감지 프레임에서 White에서 Black로 변하는 곳은 물체의 에지로 간주됩니다.
-
Black To White: 감지 프레임에서 Black에서 White로 변하는 곳은 물체의 에지로 간주됩니다.
-
Both: 감지 프레임에서 Black에서 White로, 또는 White에서 Black로 변하는 곳은 물체의 에지로 간주됩니다.
기본값: Both
-
- 가장자리 선택
-
파라미터 설명: 이 파라미터를 사용하여 에지 감지 프레임에서 감지된 에지 포인트를 선택하여 완전한 에지를 피팅합니다.
값 리스트: First, Second, Last, All
-
First: 에지 감지 프레임에서 위에서 아래로의 첫 번째 포인트를 선택하여 피팅에 사용합니다.
-
Second: 에지 감지 프레임에서 위에서 아래로의 두 번째 포인트를 선택하여 피팅에 사용합니다.
-
Last: 에지 감지 프레임에서 위에서 아래로의 마지막 포인트를 선택하여 피팅에 사용합니다.
-
All: 에지 감지 프레임에 있는 모든 포인트를 선택하여 피팅에 사용합니다.
기본값: First
-
시각화 설정
- 가장자리 포인트 그리기
-
파라미터 설명: 이 파라미터는 이미지에 피팅 시 사용할 대상 물체 가장자리 포인트를 표시할지 여부를 결정하는 데 사용됩니다. 수동으로 선택한 ROI 내에서 측방향으로 평행하게 생성·배치된 에지 감지 프레임의 그레이스케일 변화를 통해 대상 물체의 에지 포인트를 검출합니다.
기본값: 선택되어 있음
조정 설명: 이 옵션을 체크한 후 가장자리 포인트가 녹색으로 표시됩니다. 실제 필요에 따라 표시 여부를 선택할 수 있습니다.
- ROI 그리기
-
파라미터 설명: 이 파라미터는 이미지에 수동으로 선택한 ROI 경계를 표시할지 여부를 결정하는 데 사용됩니다.
기본값: 선택되어 있음
조정 설명: 이 옵션을 체크한 후 ROI가 파란색 박스로 표시됩니다. 실제 필요에 따라 표시 여부를 선택할 수 있습니다.
- 꼭짓점 그리기
-
파라미터 설명: 이 파라미터는 이미지에 ROI 내 감지된 꼭짓점을 표시할지 여부를 결정하는 데 사용됩니다.
기본값: 선택되어 있음
조정 설명: 이 옵션을 체크한 후 꼭짓점이 분홍색으로 표시됩니다. 실제 필요에 따라 표시 여부를 선택할 수 있습니다.
- 베이스라인 그리기
-
파라미터 설명: 이 파라미터는 이미지에 ROI의 베이스라인(즉 ROI의 윗변)을 표시할지 여부를 결정하는 데 사용됩니다.
기본값: 선택되어 있음
조정 설명: 이 옵션을 체크한 후 베이스라인이 노란색으로 표시됩니다. 실제 필요에 따라 표시 여부를 선택할 수 있습니다.
