영역의 형태 특징을 감지하기

현재 최신 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

기능 설명

이 스텝은 마스크 중 픽셀 수가 0이 아닌 구역의 외접 및 내접 직사각형을 감지하는 데 사용됩니다.

응용 시나리오

일반적인 마스크 처리 스텝으로 특정한 응용 시나리오가 없습니다.

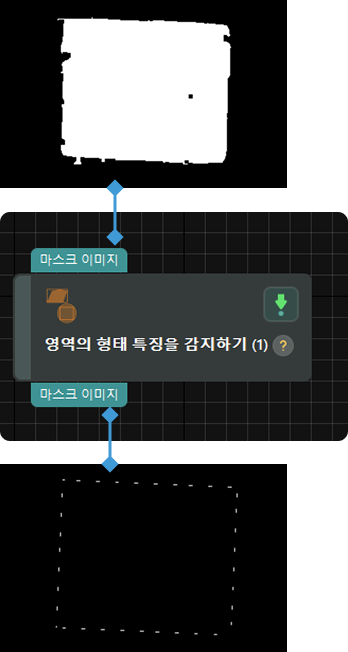

입력 및 출력

input and output

파라미터 설명

구역 특징 유형

파라미터 설명: 사용할 감지 방법을 선택하는 데 사용됩니다.

값 리스트: AlignedCircumscribedRect, AlignedInscribedRect, LargestInscribedRect, SmallestCircumscribedRect

다음 표에서는 값을 설명하고 포대 마스크를 예로 들어 계산 결과를 그래픽으로 보여줍니다.

감지 방법 설명 예시 그림

AlignedCircumscribedRect

입력 마스크의 외접 직사각형을 계산하며 이 직사각형은 마스크 가장자리와 최대한 일치할 수 있습니다.

parameter example 1

AlignedInscribedRect

입력 마스크의 내접 직사각형을 계산하며 이 직사각형은 마스크 가장자리와 최대한 일치할 수 있습니다.

parameter example 2

LargestInscribedRect

입력 마스크의 최대 내접 직사각형을 계산합니다.

parameter example 3

SmallestCircumscribedRect

입력 마스크의 최소 외접 직사각형을 계산합니다.

parameter example 4

기본값: AlignedCircumscribedRect

다음 섹션에서는 각 구역 특징 유형에 대한 파라미터를 소개합니다.

AlignedCircumscribedRect

이 구역 특징 유형을 산택한 후 다음 파라미터를 조정해야 합니다.

모서리 정렬 검색 반경

파라미터 설명: 이 파라미터는 마스크가 외접 직사각형과 일치하는지 여부를 판단하는 데 사용됩니다. 외곽점과 외접 직사각형의 외곽점 사이의 거리가 이 반경보다 작을 때 해당 외곽점과 외접 직사각형의 외곽점이 서로 일치하는 것으로 판단합니다.

기본값: 3 px

조정 권장: 기본값을 사용하는 것이 좋습니다.

채워진 구역의 특징

파라미터 설명: 이 파라미터는 외접 직사각형을 채울지 여부를 선택하는 데 사용됩니다. 이 옵션을 선택하면 외접 직사각형이 채워집니다.

기본값: 선택하지 않음.

AlignedInscribedRect

이 구역 특징 유형을 산택한 후 다음 파라미터를 조정해야 합니다.

모서리 정렬 검색 반경

파라미터 설명: 이 파라미터는 마스크가 내접 직사각형과 일치하는지 여부를 판단하는 데 사용됩니다. 외곽점과 내접 직사각형의 외곽점 사이의 거리가 이 반경보다 작을 때 해당 외곽점과 외접 직사각형의 외곽점이 서로 일치하는 것으로 판단합니다.

기본값: 3 px

조정 권장: 기본값을 사용하는 것이 좋습니다.

평행 이동 스텝

파라미터 설명: 내접 직사각형을 계산할 때 직사각형 중심의 변환 평행 이동 스텝입니다. 값이 작을수록 계산 시간은 길어지지만, 내접 직사각형의 계산 정확도는 높아집니다.

기본값: 10 px

채워진 구역의 특징

파라미터 설명: 이 파라미터는 내접 직사각형을 채울지 여부를 선택하는 데 사용됩니다. 이 옵션을 선택하면 내접 직사각형이 채워집니다.

기본값: 선택하지 않음.

LargestInscribedRect

이 구역 특징 유형을 산택한 후 다음 파라미터를 조정해야 합니다.

각도와 관련된 스텝(0~360)

파라미터 설명: 최대 내접 직사각형을 계산할 때, 직사각형의 장축을 따라 회전하는 스텝입니다. 값이 작을수록 계산 시간은 길어지지만, 최대 내접 직사각형의 계산 정확도는 높아집니다.

평행 이동 스텝

파라미터 설명: 최대 내접 직사각형을 계산할 때 직사각형 중심의 변환 평행 이동 스텝입니다. 값이 작을수록 계산 시간은 길어지지만, 최대 내접 직사각형의 계산 정확도는 높아집니다.

기본값: 10 px

채워진 구역의 특징

파라미터 설명: 이 파라미터는 최대 내접 직사각형을 채울지 여부를 선택하는 데 사용됩니다. 이 옵션을 선택하면 최대 내접 직사각형이 채워집니다.

기본값: 선택하지 않음.

SmallestCircumscribedRect

이 구역 특징 유형을 산택한 후 다음 파라미터를 조정해야 합니다.

채워진 구역의 특징

파라미터 설명: 이 파라미터는 최소 외접 직사각형을 채울지 여부를 선택하는 데 사용됩니다. 이 옵션을 선택하면 최소 외접 직사각형이 채워집니다.

기본값: 선택하지 않음.
