사용자 인터페이스

현재 최신 버전 (1.3.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

본 절에서는 Mech-Metrics 소프트웨어의 주요 인터페이스 레이아웃과 기능 영역을 간략히 설명하여, 사용자가 각 모듈의 기본 작업 진입점을 익히는 데 도움을 줍니다.

시작 화면

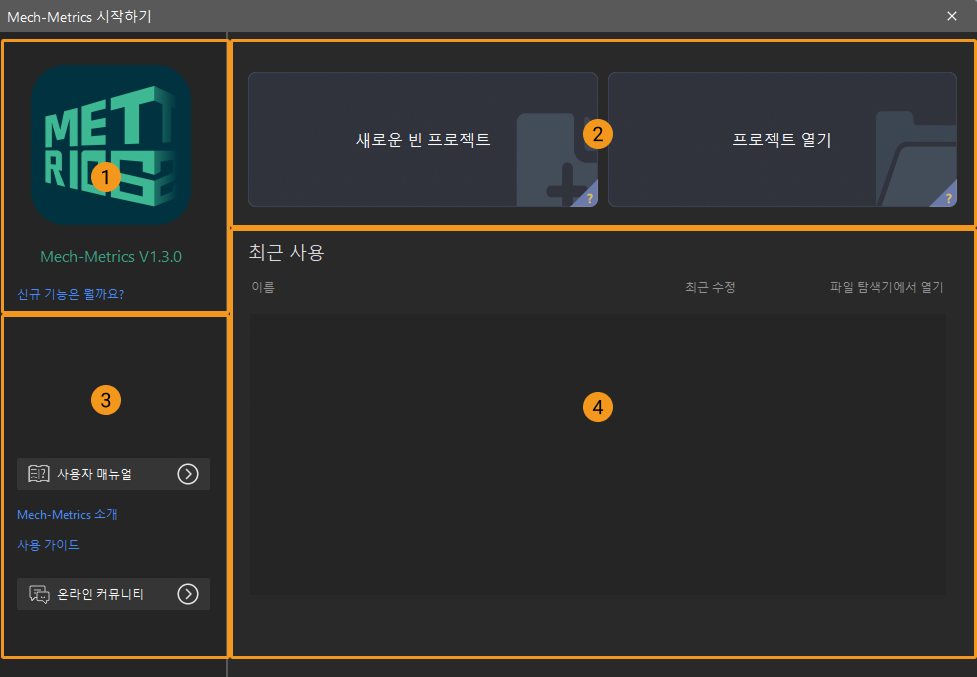

Mech-Metrics 다운로드 후 Mech-Metrics 소프트웨어를 열면 소프트웨어의 시작 화면으로 이동합니다. 아래 그림과 같습니다.

metrics welcome

시작 화면은 다음 영역으로 구성됩니다.

번호 영역 설명

①

버전 정보

버전 정보 및 소프트웨어 업데이트 설명을 볼 수 있습니다.

②

바로 가기

프로젝트 생성 또는 기존 프로젝트를 열 수 있습니다. 마우스 커서를 카드 우측 하단의 "?"에 올리면 관련 소개를 볼 수 있습니다.

③

사용자 매뉴얼 및 온라인 커뮤니티

관련 버튼을 클릭하면 Mech-Metrics의 사용자 매뉴얼을 확인하거나 온라인 커뮤니티에 접속하여 질문을 올리고 토론에 참여할 수 있습니다.

④

최근 사용

최근에 사용된 프로젝트를 열 수 있습니다.

메인 화면

시작 화면에서 프로젝트를 생성 후에 Mech-Metrics의 메인 화면으로 이동해, 메인 화면은 위에서 아래로 다음 영역으로 구성됩니다:

  • 메뉴 바

  • 구성 화면

  • 생산 화면

  • 로그

아래에서는 각 영역에 대해 자세히 설명합니다.

메뉴 바 는 구성 화면과 생산 화면간 전환에 따라 변경되지 않습니다. 메뉴 바에서 사용자는 프로젝트와 소프트웨어 관련 일반 설정을 수정할 수 있습니다.

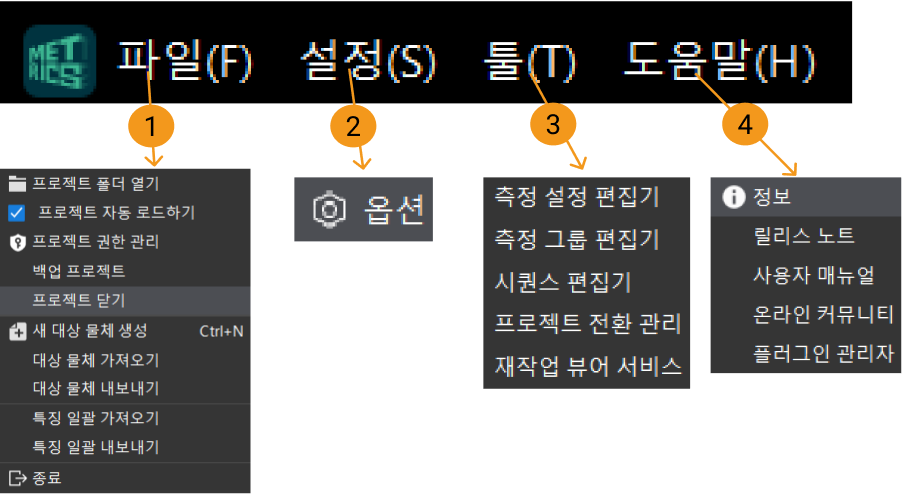

메뉴 바는 아래 그림과 같습니다.

toolbar

다음 표는 메뉴 바에서 자주 사용하는 메뉴와 그 역할을 보여줍니다.

번호 메뉴 설명

①

파일

파일 메뉴에서 다음 작업을 수행할 수 있습니다:

  • 프로젝트와 관련 작업은 프로젝트 폴더 열기, 프로젝트 자동 로드하기, 프로젝트 권한 관리, 새 대상 물체 생성, 대상 물체 내보내기, 대상 물체 가져오기, 특징 일괄 내보내기, 특징 일괄 가져오기, 백업 프로젝트 및 프로젝트 닫기등이 있습니다.

  • 종료를 클릭하여 소프트웨어를 종료할 수 있습니다.

②

설정

옵션 메뉴 항목을 클릭하면 설정 팝업 창이 열려 소프트웨어의 일반, 표시, 고급 설정을 구성할 수 있습니다. 자세한 내용은 팝업 창 설정을 참조하십시오.

③

툴

툴 메뉴에는 소프트웨어에서 제공하는 보조 도구가 정리되어 있습니다. 툴 메뉴에서 다음 작업을 수행할 수 있습니다:

  • 측정 설정 편집기 메뉴 항목을 클릭하여 현재 프로젝트의 측정 설정을 통합 구성합니다. 구성 후 해당 구성을 내보내 다른 프로젝트에서 사용할 수 있습니다.

    상세한 정보를 획득하려면 측정 설정 편집기 내용을 참조하십시오.

  • 측정 그룹 편집기: 특징을 고정 그룹 또는 회전 그룹에 할당합니다.

    자세한 내용은 측정 그룹 편집기를 참조하십시오.

  • 시퀀스 편집기 메뉴 항목을 클릭하여 측정 이벤트에 대해 해당 동작을 구성합니다.

    상세한 정보를 획득하려면 시퀀스 편집기 내용을 참조하십시오.

  • 프로젝트 전환 관리 메뉴 항목을 클릭하여 프로젝트 전환 규칙을 구성합니다.

    상세한 정보를 획득하려면 프로젝트 전환 관리 내용을 참조하십시오.

  • 재작업 뷰어 서비스 메뉴 항목을 클릭하여 재작업 뷰어 서비스를 활성화합니다.

    자세한 내용은 재작업 뷰어 활설화를 참조하십시오.

④

도움말

도움말 메뉴에서 다음 작업을 수행할 수 있습니다:

  • 정보 메뉴 항목을 클릭하여 버전 정보, 라이선스 및 저작권과 관련 정보를 확인합니다.

  • 릴리스 노트 메뉴 항목을 클릭하여 현재 소프트웨어 버전의 릴리스 노트를 확인합니다.

  • 사용자 매뉴얼 메뉴 항목을 클릭하여 Mech-Metrics 소프트웨어 사용자 매뉴얼을 엽니다.

  • 온라인 커뮤니티 메뉴 항목을 클릭하여 온라인 커뮤니티에서 질문하고 교류합니다.

  • 플러그인 관리자 메뉴 항목을 클릭하여 소프트웨어에 로드할 수 있는 모든 플러그인을 확인합니다.

설정 팝업 창 설정하기

메뉴 바에서 설정  옵션을 클릭하면 설정 팝업 창이 열립니다. 해당 팝업 창의 왼쪽에는 일반, 표시, 고급 세 가지 탐색 항목이 포함되어 있으며, 소프트웨어 설정을 분류하여 구성하는 데 사용됩니다.

설정 항목 이름 뒤에 별표(*)가 표시된 설정은 소프트웨어를 다시 시작한 후 적용됩니다.

일반

일반 섹션은 소프트웨어의 기본 동작을 구성하는 데 사용되며, 다음 설정 항목을 포함합니다:

  • 시스템 시작 시 자동 실행: 선택하면 소프트웨어가 시스템 시작 시 자동으로 실행됩니다.

  • 메인 화면 닫기: 메인 화면을 닫을 때의 소프트웨어 동작을 설정합니다. 트레이로 최소화 또는 종료Mech-Metrics 중에서 선택할 수 있습니다.

  • 소프트웨어 시작 화면*: 소프트웨어 시작 후 진입할 화면을 설정합니다. 구성 또는 생산 중에서 선택할 수 있습니다.

  • 로그 만료 기간: 로그의 보관 일수를 설정합니다. 해당 일수를 초과한 로그는 자동으로 정리됩니다.

  • 언어*: 소프트웨어 UI 언어를 설정합니다.

표시

표시: 섹션은 소프트웨어의 글꼴 사이즈, 소수 자릿수 및 3D 설정을 구성하는 데 사용되며, 다음 설정 항목을 포함합니다:

  • 글꼴 사이즈: 판정 결과, 측정 결과 및 주석 카드의 글꼴 사이즈를 각각 설정하며, 슬라이더를 드래그하여 조정할 수 있습니다.

  • 소수 자릿수:

    • 일반 소수 자릿수: 소프트웨어 UI 및 일반 수치의 소수 자릿수를 설정합니다.

    • 보고서 소수 자릿수: 새 보고서에서 수치 표시 및 내보내기 시의 소수 자릿수를 설정합니다.

    소수 자릿수 설정은 수치 표시에는 영향을 주지만, 계산 및 측정 결과 판정에는 영향을 주지 않습니다.

  • 3D 설정:

    • 축 사이즈: 3D 뷰에서 좌표축의 크기를 설정합니다.

    • 축 라벨 글꼴 사이즈: 3D 뷰에서 좌표축 라벨의 글꼴 크기를 설정합니다.

    • 워크피스 밝기: 3D 뷰에서 대상 물체의 표시 밝기를 설정합니다.

고급

고급 섹션은 이력 데이터의 공차 평가 기준과 실행 데이터 경로를 구성하는 데 사용되며, 다음 설정 항목을 포함합니다:

  • 공차 평가 기준: 이력 데이터 평가에 사용할 공차를 설정합니다. 선택 항목은 다음과 같습니다:

    • 측정 당시 저장된 공차 사용: 측정 발생 시 기록된 공차를 사용하여 평가합니다.

    • 현재 프로젝트 공차로 재평가: 현재 프로젝트에 구성된 공차를 사용하여 이력 데이터를 다시 평가합니다.

    두 방식 모두 측정값은 변경되지 않으며, 이력 데이터 각 페이지의 판정 및 분석은 선택한 방식에 따라 계산됩니다. 보고서 내보내기 시에는 내보내기 팝업 창에서 설정한 데이터 소스 옵션을 계속 사용합니다.

  • 런타임 데이터 설정*: 실행 데이터(로그, 덤프 파일 등)의 저장 경로를 설정합니다.

구성 화면

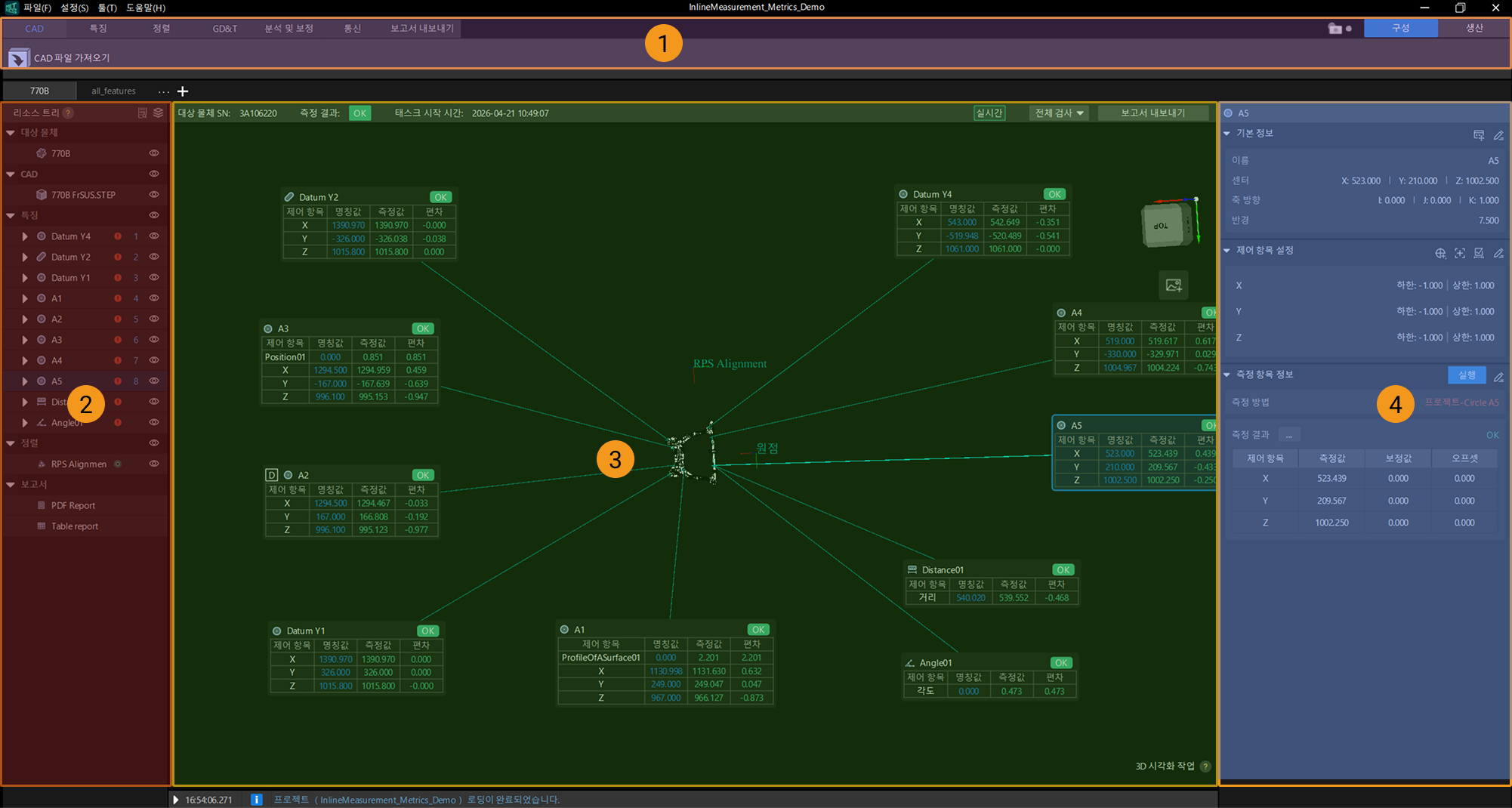

구성 화면에서 사용자는 특징을 추가하고 측정 파라미터를 구성할 수 있습니다. 구성 화면은 아래 그림과 같습니다.

configuration interface

다음 표는 구성 화면에서 일반적으로 사용하는 기능과 그 역할을 보여줍니다.

번호 영역 설명

①

기능 영역

기능 영역은 소프트웨어의 핵심 기능이 모여 있습니다. 이 영역에서 사용자는 다음과 같은 작업을 실행할 수 있습니다:

  • CAD 탭: 대상 물체의 CAD 모델을 가져옵니다.

  • 특징 탭: 가져온 대상 물체에 대해 측정할 특징을 생성합니다. 사용자는 다음과 같은 특징을 생성할 수 있습니다: 원, 슬롯, 원기둥, 포인트, 라인, 평면, 직사각형, 패턴, 거리 및 각도.

  • 정렬 탭: RPS 정렬 또는 최적 피팅 정렬 사용할 수 있습니다.

  • GD&T(기하 공차) 탭: 가져온 대상 물체에 대해 측정할 GD&T(기하 공차) 제어 항목을 생성합니다.

  • 분석 및 보정 탭: 반복정밀도 테스트、생관성 보정 및 온도 드리프트 분석을 수행하며, 이곳에서 이력 데이터도 확인할 수 있습니다.

  • 통신 탭: part ID 구성, 특징 ID 편집, 통신 명령어 구성 및 SN 코드 필처 규칙 구성.

  • 보고서 내보내기 탭: 사용자 정의 PDF 보고서 형식 및 테이블 보고서 형식을 구성합니다.

상세한 정보를 획득하려면 프로젝트 작업 가이드 내용을 참조하십시오.

②

리소스 트리

좌측 리소스 트리에서는 현재 대상 물체의 모든 리소스를 한곳에 표시하며, 여기에는 현재 대상 물체의 CAD 모델과 현재 대상 물체에 대해 생성된 모든 특징, 정렬 생성 방식 및 사용자 정의 보고서 형식이 포함됩니다.

사용자는 리소스 트리 영역에서 이 영역 내의 리소스를 표시하거나 숨길 수도 있습니다. 표시/숨기기 작업 절차는 다음과 같습니다:

  • 리소스 트리에서 특정 리소스 오른쪽의 아이콘eye을 클릭하면 해당 리소스가 3D 보기에서 숨겨집니다.

  • 리소스 트리에서 특정 리소스 오른쪽의 아이콘closed eye을 클릭하면 해당 리소스가 3D 보기에서 표시합니다.

③

3D 시각화

가운데 3D 시각화 영역에는 가져온 대상 물체의 CAD 모델과 생성된 정렬, 특징, 주석 카드, 거리 등의 정보가 3D 형식으로 표시됩니다. 사용자는 3D 시각화에서 특징을 픽업하고 스냅샷을 생성할 수도 있습니다.

④

파라미터 패널

좌측 리소스 트리에서 임의의 리소스를 클릭하면 관련 정보가 오른쪽의파라미터 패널에 표시됩니다. 여기에는 기본 정보, 제어 항목, 측정 결과 등이 포함됩니다. 사용자는 파라미터 패널에서 일부 정보를 편집하고 수정할 수 있습니다.

생산 화면

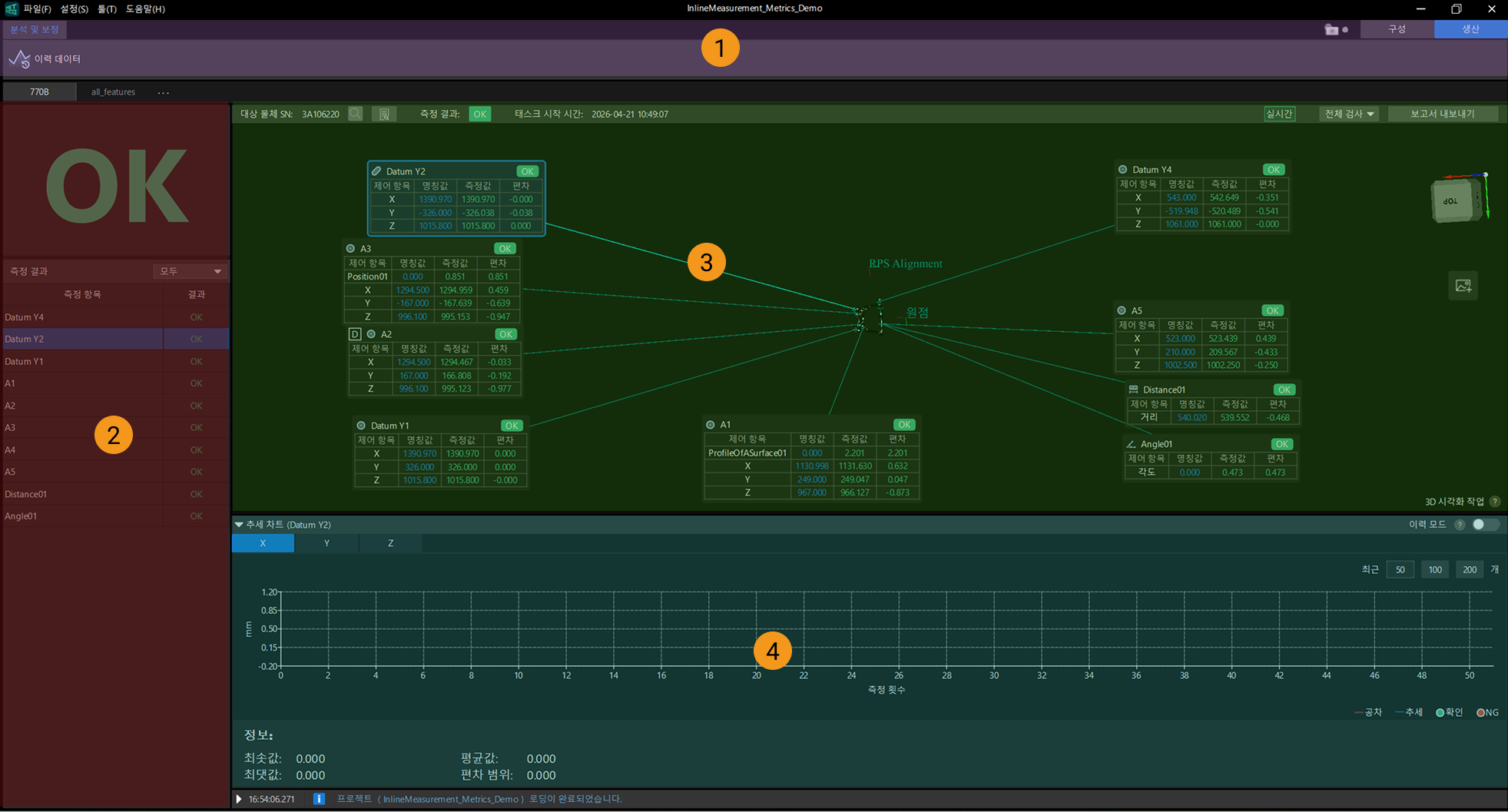

생산 화면 사용자는 대상 물체의 상세 데이터를 확인하고 분석할 수 있지만, 특징을 추가하거나 측정 파라미터를 구성할 수는 없습니다. 생산 화면은 아래 그림과 같습니다.

production interface

다음 표는 생산 화면에서 일반적으로 사용하는 기능과 그 역할을 보여줍니다. 상세한 정보를 획득하려면 생산 화면 사용내용을 참조하십시오.

번호 영역 설명

①

기능 영역

이 영역에서 사용자는 다음과 같은 작업을 실행할 수 있습니다:

분석 및 보정 탭: 이력 데이터를 확인, 필터링 및 내보내고, 파레토 차트 분석, SPC 분석 및 추세 차트 분석을 수행하며, 원시 데이터를 확인할 수 있습니다.

②

측정 결과

이 영역에서 사용자는 대상 물체와 특징의 측정 결과를 확인할 수 있습니다.

③

3D 시각화

이 영역에서 사용자는 구성된 대상 물체 CAD 모델, 특징, 주석 카드, 정렬, 거리 등을 확인할 수 있습니다. 실시간 측정 결과도 이 뷰에 표시됩니다.

④

추세 차트

이 영역에서 사용자는 각 측정 데이터가 측정 횟수에 따라 변화하는 추세를 확인할 수 있습니다.

로그

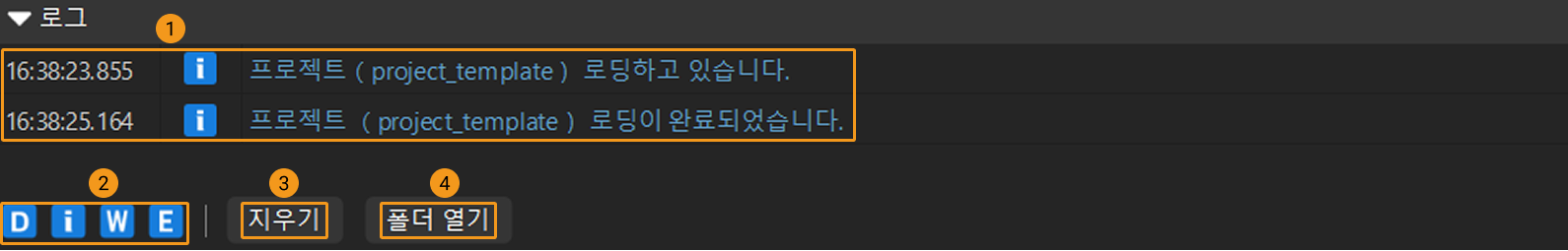

로그는 아래 그림과 같이 소프트웨어의 중앙 하단에 있습니다. 본 소프트웨어에서 수행되는 중요한 작업과 측정 작업 상태를 기록하고 사용자에게 알리는 데 사용됩니다. 예를 들어 사용자가 프로젝트를 열면 로그에 프로젝트(xxx) 로딩이 완료되었습니다가 표시됩니다. 사용자가 특정 설정을 수정하면 로그에 xxx이(가) 수정되어습니다가 표시됩니다. 사용자가 잘못된 작업을 수행한 경우 로그에 표시된 안내 로그를 확인하여 문제를 확인할 수 있습니다.

logs
번호 메뉴 항목/ 영역 설명

①

로그

로그에는 사용자가 프로젝트를 연 시점부터 현재 작업을 수행할 때까지의 모든 로그정보가 기록됩니다.

②

D i W E

D、I、W、E 네 개의 버튼은 로그를 필터링하는 데 사용됩니다. 각 버튼이 나타내는 의미는 다음과 같습니다:

  • D는 디버그 로그(debug)를 나타냅니다.

  • I는 정보 로그(info)를 나타냅니다.

  • W는 경고 로그(warning)를 나타냅니다.

  • E는 오류 로그(error)를 나타냅니다.

사용자가 버튼 중 하나를 클릭하여 회색으로 설정하면, 해당 유형의 로그가 더 이상 표시되지 않습니다. 예를 들어 사용자가 D 버튼을 클릭하여 회색으로 설정하면 로그 영역에 디버그 로그가 더 이상 표시되지 않습니다.

오류를 확인해야 하는 경우 사용자는 D、i、W를 차례로 클릭할 수 있습니다. 클릭 후 로그 영역에는 오류 로그만 표시되어 사용자가 오류를 확인할 수 있습니다.

③

지우기

지우기 메뉴 항목을 클릭하면 로그 영역에 표시된 모든 로그를 지울 수 있습니다.

④

폴더 열기

폴더 열기 메뉴 항목을 클릭하면 최근 며칠 동안의 로그를 확인할 수 있습니다. 매일의 로그는 날짜별로 명명된 별도의 로그 파일에 저장됩니다.

사용자는 소프트웨어 상단 메뉴 바에서 설정  옵션을 클릭한 후, 일반 탭에 로그 만료 시간을 확인하고 수정하여 현재 로그 보관 일수를 설정할 수 있습니다.

오류가 발생한 경우 사용자는 당일 로그를 확인하여 문제를 조사할 수 있습니다.
