생산 화면 사용

현재 최신 버전 (1.3.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

이 섹션에서는 생산 화면을 사용하는 방법을 소개합니다.

측정 결과 보기

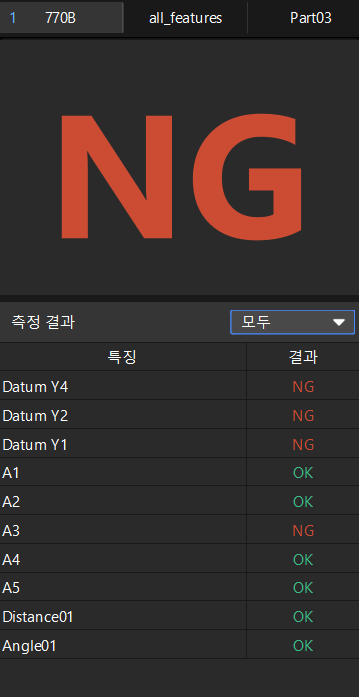

소프트웨어 생산 인터페이스 왼쪽의 측정 결과 표에서 현재 대상 물체의 각 특징의 측정 결과(OK 또는 NG)를 확인합니다.

상태 표시줄의 필터 드롭다운 목록에서 전체 또는 특정 측정 그룹을 선택하면 측정 결과 표에 표시되는 특징을 필터링할 수 있습니다. 측정 그룹은 측정 그룹 편집기에서 구성합니다.

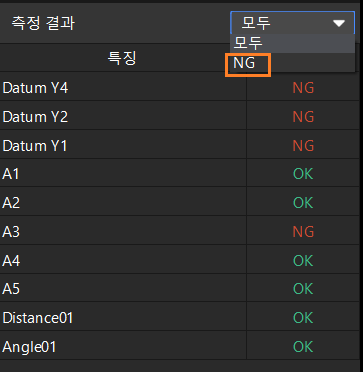

NG 측정 결과를 필터링하려면 측정 결과 표 오른쪽 상단의 드롭다운을 클릭하고 NG를 선택합니다. 이때 모든 NG 특징이 표시됩니다.

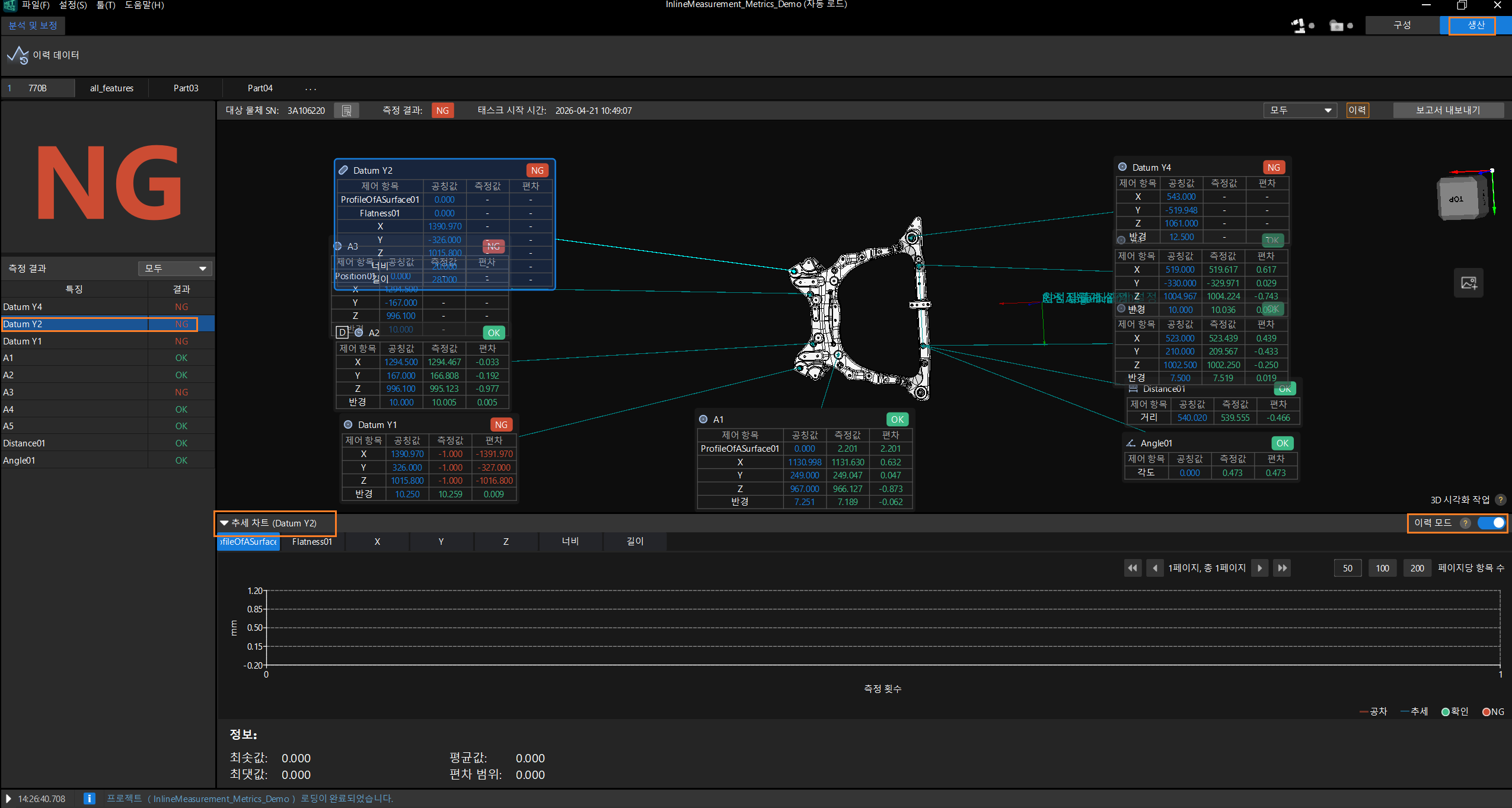

소프트웨어 생산 인터페이스 중앙의 추세 차트에서 특징의 변화 추세를 확인하고 이력 모드를 열지 여부를 선택합니다.

소프트웨어 생산 인터페이스 왼쪽의 측정 결과 표에서 하나의 특징을 클릭합니다.
추세 차트에는 현재 특징의 각 제어 항목에 대한 추세 차트가 표시됩니다. 각 제어 항목의 탭을 클릭하여 제어 항목의 최근 50~200회 측정값과 변화 추세를 확인합니다.

이때 추세 차트의 이력 모드 버튼은 꺼진 상태로, 생산 인터페이스가 실시간 모드에 있음을 나타냅니다.

소프트웨어 생산 인터페이스 왼쪽의 측정 결과 표에서 하나의 특징을 클릭합니다.

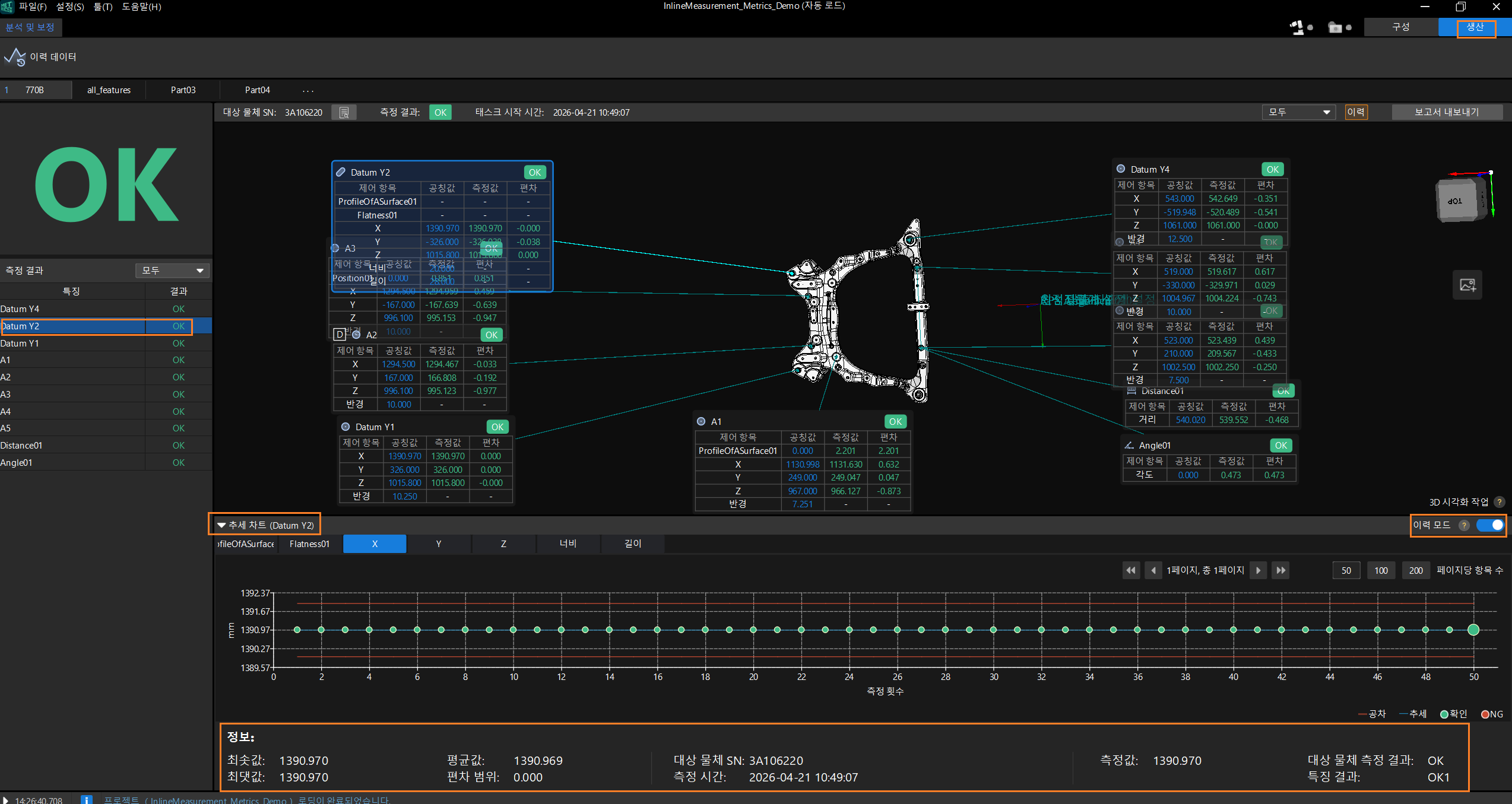

추세 차트에서 이력 모드 버튼을 클릭하여 이력 모드를 엽니다.
각 제어 항목의 탭을 클릭하면 해당 제어 항목의 모든 측정 회차에 대한 측정값, 변화 추세 및 기타 정보(소속 제어 항목 상태, 소속 대상 물체 상태, 대상 물체 SN 등)를 확인할 수 있습니다.

오퍼레이터 인터페이스에서 측정 보고서를 내보낼 수 있습니다. 자세한 내용은 보고서 내보내기를 참조하십시오.
