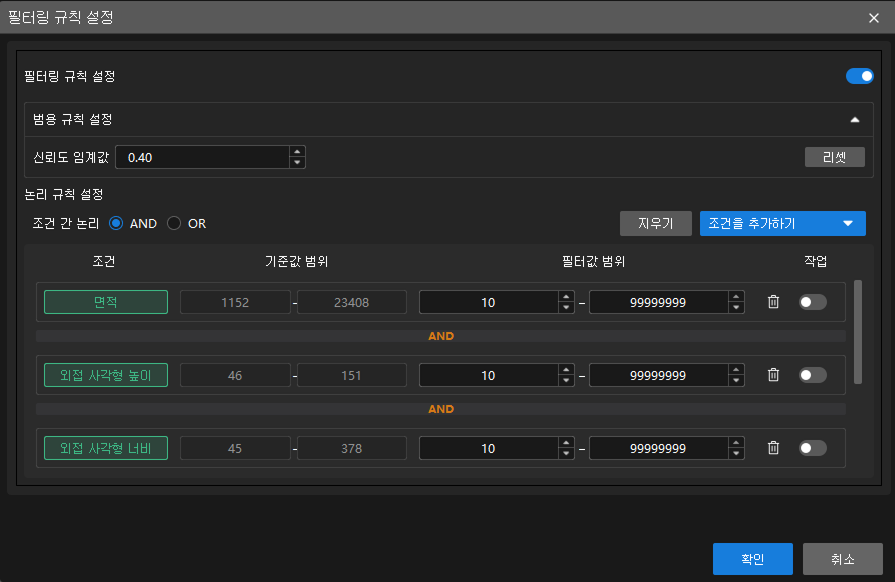

필터링 규칙 설정
일반 규칙 설정
일반 규칙 설정은 추론 결과를 1차로 필터링하는 데 사용됩니다. 먼저 일반 규칙으로 기본 필터링을 수행한 뒤, 논리 규칙으로 정밀 필터링을 수행하는 것을 권장합니다.
논리 규칙 설정
논리 규칙 설정은 추론 결과를 정밀 필터링하고, 여러 조건 사이의 논리 관계를 설정하는 데 사용됩니다.
조건 간 논리
조건 간 논리는 추가된 여러 필터링 조건(면적, 외접 사각형 종횡비, 원형도 등)에 대해 조건 간 논리(AND/OR)를 일괄 설정하는 데 사용됩니다.
서로 다른 조건 항목은 조건 간 논리(AND/OR)로 조합됩니다. 동일 조건 항목을 반복 추가한 경우에는 OR로 고정 조합되며 조건 간 논리 설정의 영향을 받지 않습니다.
다음 단계로 조건 간 논리를 설정할 수 있습니다.
-
조건 추가를 클릭하고 드롭다운 목록에서 필터링 조건을 선택합니다.
-
기준 범위를 참고하여 필터링 값 범위를 설정하고 해당 조건을 활성화합니다.
-
필요에 따라 조건 간 논리(AND/OR)를 설정합니다.
|
필터링 조건 설명
| 조건 | 설명 |
|---|---|
기본 옵션 |
|
면적 |
단일 인식 대상 영역의 총 픽셀 수입니다. 지나치게 크거나 작은 대상을 필터링하는 데 사용됩니다. |
총면적 |
현재 검사 영역 내 모든 인식 대상의 픽셀 합계입니다. 대상의 총 커버리지를 제어하여 과도한 개수/대면적 대상군을 방지합니다. |
외접 사각형 높이 |
대상의 축 정렬 외접 사각형 높이(픽셀)입니다. 수직 방향 최대/최소 스팬 필터링에 사용됩니다. |
외접 사각형 너비 |
대상의 축 정렬 외접 사각형 너비(픽셀)입니다. 수평 방향 최대/최소 스팬 필터링에 사용됩니다. |
외접 사각형 종횡비 |
대상의 축 정렬 외접 사각형 긴 변/짧은 변 비율입니다. 세장형 스크래치와 원형 함몰처럼 형상이 다른 대상을 구분할 때 사용됩니다. |
주축 각도 |
대상 주축과 수평 방향의 각도(도)입니다. 특정 방향성을 가진 대상 필터링에 사용됩니다. |
고급 옵션 |
|
원형도 |
대상 형상이 원에 얼마나 가까운지를 나타냅니다. 1에 가까울수록 원형에 가깝습니다. |
외접 사각형 중심점 X |
축 정렬 외접 사각형 중심점의 X 좌표입니다. 이미지 내 수평 위치 기반 필터링에 사용됩니다. |
외접 사각형 중심점 Y |
축 정렬 외접 사각형 중심점의 Y 좌표입니다. 이미지 내 수직 위치 기반 필터링에 사용됩니다. |
내접원 반경 |
대상 내부에 완전히 포함될 수 있는 최대 원의 반경입니다. 내부 빈 공간이 큰 대상을 배제하는 데 사용됩니다. |
외접원 반경 |
대상을 완전히 감쌀 수 있는 최소 원의 반경입니다. 대상 최대 외형 크기 필터링에 사용됩니다. |
내접 사각형 너비 |
대상 내부에 완전히 포함될 수 있는 최대 사각형의 너비입니다. |
내접 사각형 높이 |
대상 내부에 완전히 포함될 수 있는 최대 사각형의 높이입니다. |
질량중심 X |
대상 영역의 질량중심 X 좌표입니다. 이미지 특정 수평 영역에 나타나는 대상 필터링에 사용됩니다. |
질량중심 Y |
대상 영역의 질량중심 Y 좌표입니다. 이미지 특정 수직 영역에 나타나는 대상 필터링에 사용됩니다. |
외접 사각형 좌상단 X |
축 정렬 외접 사각형 좌상단의 X 좌표입니다. |
외접 사각형 좌상단 Y |
축 정렬 외접 사각형 좌상단의 Y 좌표입니다. |
외접 사각형 우하단 X |
축 정렬 외접 사각형 우하단의 X 좌표입니다. |
외접 사각형 우하단 Y |
축 정렬 외접 사각형 우하단의 Y 좌표입니다. |
회전 외접 사각형 너비 |
대상의 최소 면적 회전 외접 사각형 너비(픽셀)입니다. |
회전 외접 사각형 높이 |
대상의 최소 면적 회전 외접 사각형 높이(픽셀)입니다. |
|
축 정렬 외접 사각형은 네 변이 이미지 좌표축(수평/수직)과 평행한 최소 포위 사각형을 의미합니다. |
필요한 항목 설정을 완료한 후 확인을 클릭하면 설정이 적용됩니다.
