필터링 규칙 설정

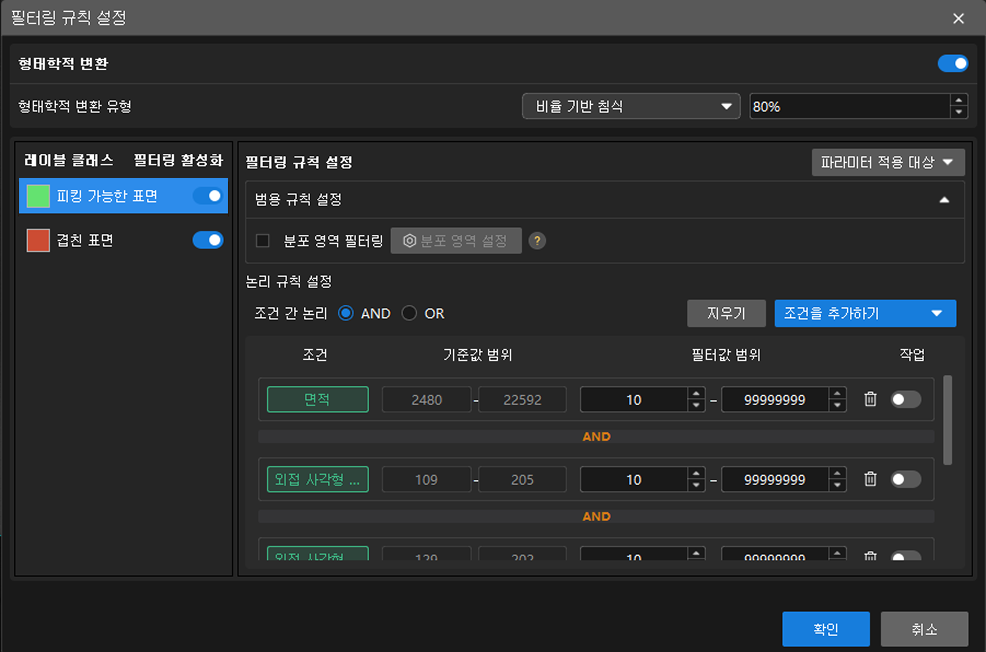

검증 파라미터 영역에서 필터링 규칙 설정을 클릭하여 모델 필터링 규칙을 구성할 수 있습니다. 임의 물체 피킹 V2 모듈은 필요에 따라 형태학 변환, 레이블 클래스별 필터링, 일반 규칙 설정, 논리 규칙 설정을 지원합니다.
|
설정이 적용되면 검증 결과가 해당 설정에 따라 변경되며, 관련 설정은 내보낸 모델에도 함께 적용됩니다. |
형태학 변환
형태학 변환을 활성화하면 마스크에 형태학 처리를 수행하여 대상 영역의 경계와 연결성을 개선할 수 있습니다.
| 파라미터 | 설명 |
|---|---|
형태학 변환 |
활성화 시 마스크에 형태학 처리를 수행합니다. |
형태학 변환 유형 |
비율 기반 침식과 픽셀 기반 침식 두 가지 방식을 지원합니다.
|
레이블 클래스 기준 필터링
레이블 클래스 목록에서 대상 클래스를 선택한 뒤 클래스별로 필터링 규칙을 활성화할 수 있습니다. 활성화 후에는 해당 클래스의 대상에 대해서만 필터링이 수행됩니다.
현재 필터링 규칙 파라미터를 특정 클래스 또는 전체 클래스에 동기화하려면 필터링 규칙 설정 우측의 파라미터 적용 대상을 클릭하고 적용 범위를 선택하십시오.
논리 규칙 설정
논리 규칙 설정은 추론 결과를 정밀 필터링하고, 여러 조건 사이의 논리 관계를 설정하는 데 사용됩니다.
조건 간 논리
조건 간 논리는 추가된 여러 필터링 조건(면적, 외접 사각형 종횡비, 원형도 등)에 대해 조건 간 논리(AND/OR)를 일괄 설정하는 데 사용됩니다.
서로 다른 조건 항목은 조건 간 논리(AND/OR)로 조합됩니다. 동일 조건 항목을 반복 추가한 경우에는 OR로 고정 조합되며 조건 간 논리 설정의 영향을 받지 않습니다.
다음 단계로 조건 간 논리를 설정할 수 있습니다.
-
조건 추가를 클릭하고 드롭다운 목록에서 필터링 조건을 선택합니다.
-
기준 범위를 참고하여 필터링 값 범위를 설정하고 해당 조건을 활성화합니다.
-
필요에 따라 조건 간 논리(AND/OR)를 설정합니다.
|
필터링 조건 설명
| 조건 | 설명 |
|---|---|
기본 옵션 |
|
면적 |
단일 인식 대상 영역의 총 픽셀 수입니다. 지나치게 크거나 작은 대상을 필터링하는 데 사용됩니다. |
총면적 |
현재 검사 영역 내 모든 인식 대상의 픽셀 합계입니다. 대상의 총 커버리지를 제어하여 과도한 개수/대면적 대상군을 방지합니다. |
외접 사각형 높이 |
대상의 축 정렬 외접 사각형 높이(픽셀)입니다. 수직 방향 최대/최소 스팬 필터링에 사용됩니다. |
외접 사각형 너비 |
대상의 축 정렬 외접 사각형 너비(픽셀)입니다. 수평 방향 최대/최소 스팬 필터링에 사용됩니다. |
외접 사각형 종횡비 |
대상의 축 정렬 외접 사각형 긴 변/짧은 변 비율입니다. 세장형 스크래치와 원형 함몰처럼 형상이 다른 대상을 구분할 때 사용됩니다. |
주축 각도 |
대상 주축과 수평 방향의 각도(도)입니다. 특정 방향성을 가진 대상 필터링에 사용됩니다. |
고급 옵션 |
|
원형도 |
대상 형상이 원에 얼마나 가까운지를 나타냅니다. 1에 가까울수록 원형에 가깝습니다. |
외접 사각형 중심점 X |
축 정렬 외접 사각형 중심점의 X 좌표입니다. 이미지 내 수평 위치 기반 필터링에 사용됩니다. |
외접 사각형 중심점 Y |
축 정렬 외접 사각형 중심점의 Y 좌표입니다. 이미지 내 수직 위치 기반 필터링에 사용됩니다. |
내접원 반경 |
대상 내부에 완전히 포함될 수 있는 최대 원의 반경입니다. 내부 빈 공간이 큰 대상을 배제하는 데 사용됩니다. |
외접원 반경 |
대상을 완전히 감쌀 수 있는 최소 원의 반경입니다. 대상 최대 외형 크기 필터링에 사용됩니다. |
내접 사각형 너비 |
대상 내부에 완전히 포함될 수 있는 최대 사각형의 너비입니다. |
내접 사각형 높이 |
대상 내부에 완전히 포함될 수 있는 최대 사각형의 높이입니다. |
질량중심 X |
대상 영역의 질량중심 X 좌표입니다. 이미지 특정 수평 영역에 나타나는 대상 필터링에 사용됩니다. |
질량중심 Y |
대상 영역의 질량중심 Y 좌표입니다. 이미지 특정 수직 영역에 나타나는 대상 필터링에 사용됩니다. |
외접 사각형 좌상단 X |
축 정렬 외접 사각형 좌상단의 X 좌표입니다. |
외접 사각형 좌상단 Y |
축 정렬 외접 사각형 좌상단의 Y 좌표입니다. |
외접 사각형 우하단 X |
축 정렬 외접 사각형 우하단의 X 좌표입니다. |
외접 사각형 우하단 Y |
축 정렬 외접 사각형 우하단의 Y 좌표입니다. |
회전 외접 사각형 너비 |
대상의 최소 면적 회전 외접 사각형 너비(픽셀)입니다. |
회전 외접 사각형 높이 |
대상의 최소 면적 회전 외접 사각형 높이(픽셀)입니다. |
|
축 정렬 외접 사각형은 네 변이 이미지 좌표축(수평/수직)과 평행한 최소 포위 사각형을 의미합니다. |
필요한 항목 설정을 마친 뒤 확인을 클릭하면 설정이 적용됩니다.
