画像分類モジュールの使用例

現在ご覧いただいているのは最新版の内容です(V2.6.2)。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

本記事では、Mech-DLKサンプルプロジェクトにあるコンデンサーデータセット(ダウンロード先)を提供します。このデータを用いて、「画像分類」モジュールによるモデルトレーニングを行い、サンプルプロジェクトと同様にワークの表裏を判別する効果を実現する手順をご案内します。

お手元のデータでも使用可能です。ラベル付けの段階が若干異なりますが、全体的な使用手順はほぼ同じです。

事前準備

  1. プロジェクトを新規作成して画像分類モジュールを追加:ホーム画面の プロジェクトを新規作成 をクリックし、プロジェクトパスを選択し、プロジェクト名を入力して新しいプロジェクトを作成します。右上のexample projects icon createをクリックし、画像分類モジュールを選択します。

    example projects add project

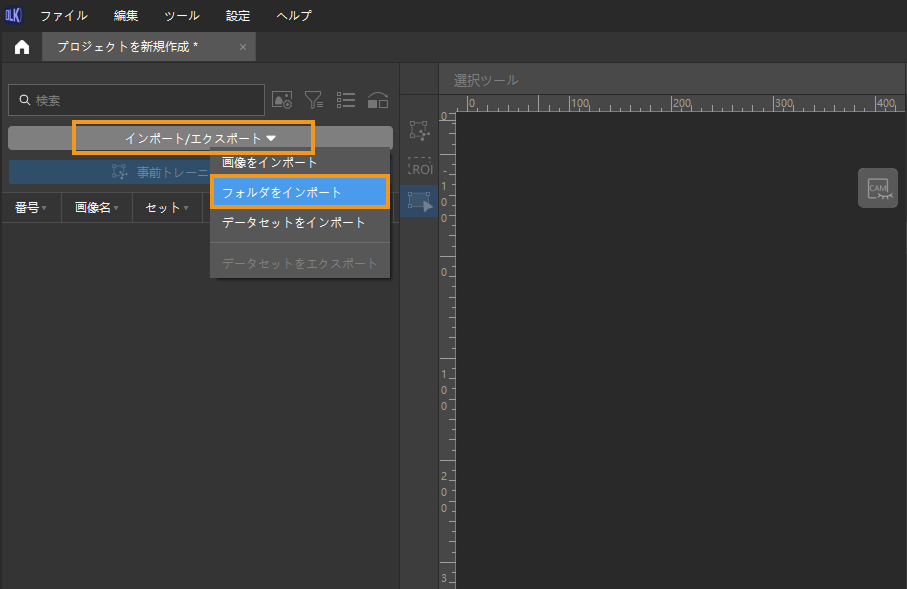

  2. ワーク画像データをインポート:ダウンロードしたデータセットを解凍し、画面左上の インポート/エクスポートをクリックし、フォルダをインポートを選択すると、解凍した画像データをインポートすることができます。

    example projects import images

    画像データに重複したものがある場合、表示された画像をインポートダイアログに「スキップ」、または「インポート→タグを設定」1枚の画像につき設定可能なタグは1つのみのため、すでにタグ付きのものに新規タグを追加すると、従来のタグは上書きされます。データセットをインポートする場合、重複画像を置き換えするかを選択できます。

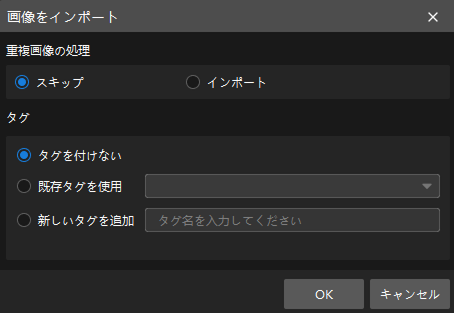

    • 画像をインポート・フォルダをインポートを選択する際のダイアログ:

      example projects duplicate1

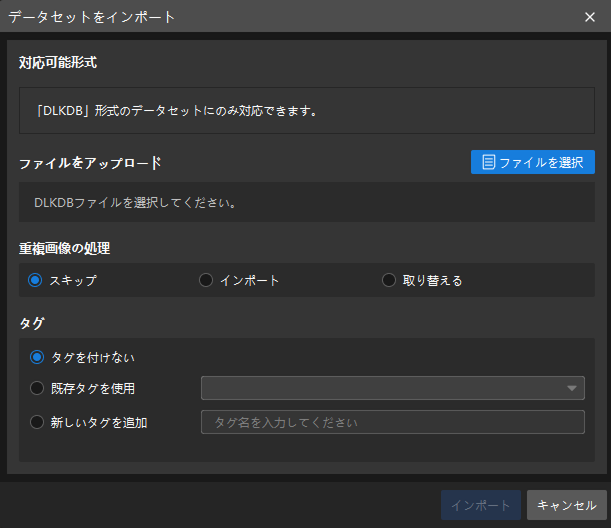

    • データセットをインポートを選択する際のダイアログ:

      example projects duplicate2
      データセットをインポートを選択すると、DLKDB 形式(.dlkd)のデータセット、すなわち Mech-DLK からエクスポートされたデータセットにのみ対応できます。

データのラベル付け

  1. クラスを作成:右側にある +新規作成 をクリックし、対象物の名前や特徴によってクラスを作成します。ワークの表裏を区別するので、クラス名を「front」と「back」と付けます。

    クラスを右クリックしてマージを選択することで、当該クラスのデータを別のクラスに変更することができます。モデルトレーニング完了後にクラスをマージした場合、モデルを再度トレーニングすることをお勧めします。

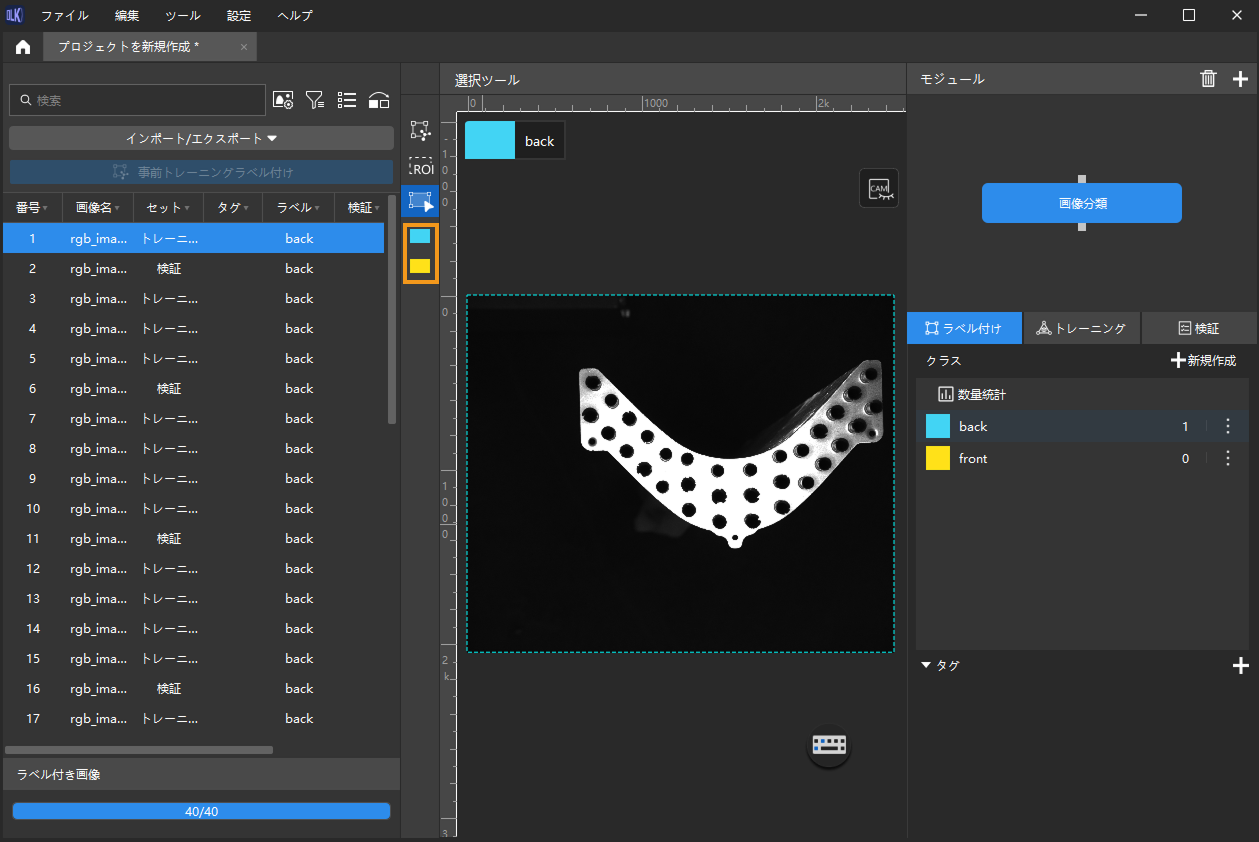

  2. 画像のラベル付け:画像左側のラベル付けツールバーで該当クラスを選択し、ラベリングすることができます。また、複数画像の同時選択による一括ラベル付けも可能です。クラスの一貫性を厳守してください。画像の裏を表と誤ってラベルを付けたりする行為は禁じます。クリックでラベル付けのツールについての説明を確認します。

    example projects classification label
    「画像分類」モジュールは、複数画像の同時選択による一括ラベル付けに対応しています。
  3. トレーニングセットと検証セットを分ける:ソフトウェアでは、データセットの80%をトレーニングセット、20%を検証セットとしてデフォルトで割り当てます。トレーニングセットと検証セットの両方に*すべてのカテゴリー*の画像が含まれることを確保する必要があります。これにより、アルゴリズムモジュールはトレーニングのプロセスで全カテゴリーの特徴を習得するとともに、全種類の画像に対する検証を実行できます。デフォルトのデータセット分割が上記の条件を満たさない場合、画像名を右クリックしてトレーニングセットに移動または検証セットに移動を選択して、画像の所属セットを調整できます。

    example projects move image

モデルのトレーニング

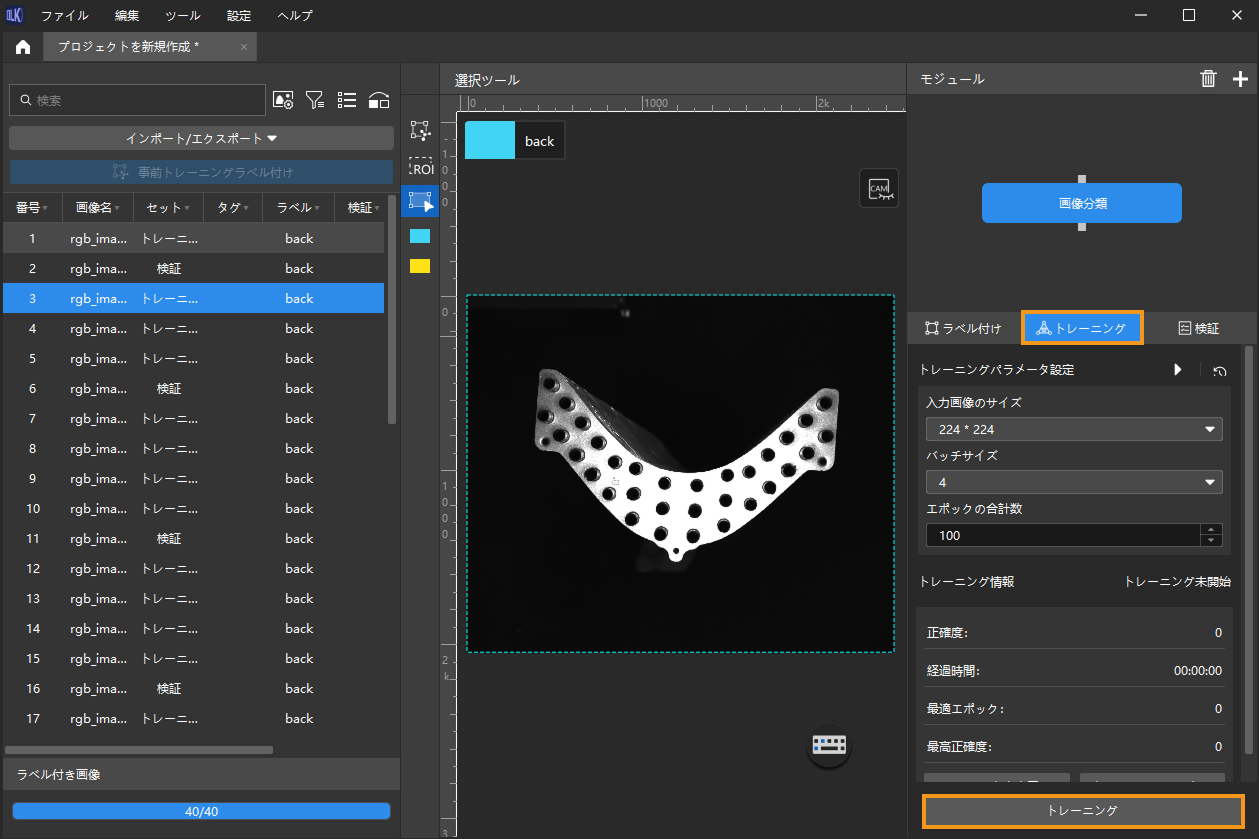

  1. モデルトレーニング:デフォルトのパラメータを使用し、トレーニング をクリックすると、モデルトレーニングを開始します。

    example projects training chart

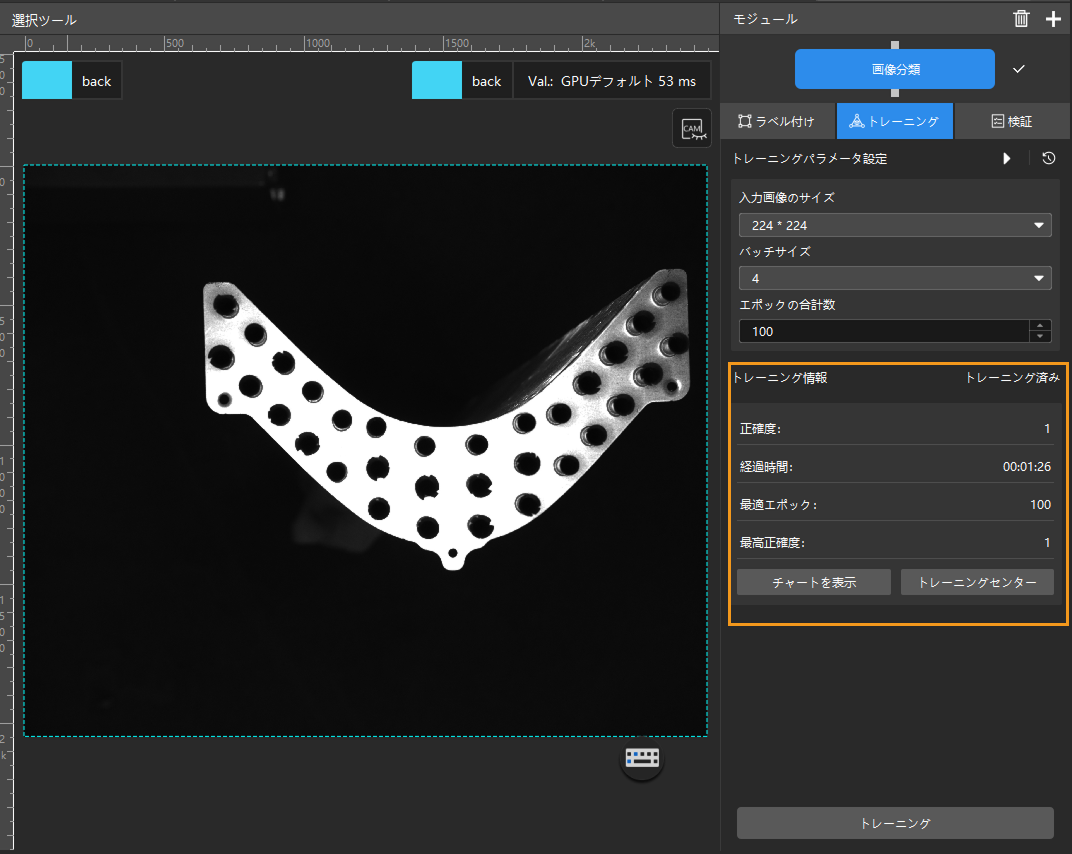

  2. トレーニング情報による進捗監視トレーニングタブ内のトレーニング情報バーで、モデルのトレーニング状況をリアルタイムに確認できます。

    example projects view training info

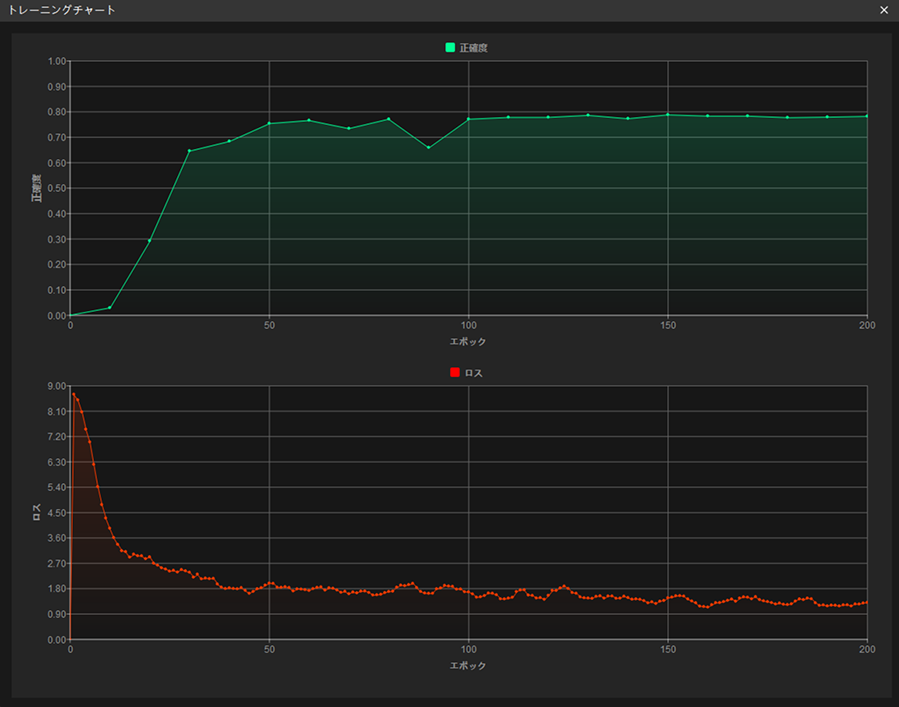

  3. 「トレーニングチャート」から状況確認トレーニングパネルのチャートを表示ボタンをクリックしてトレーニングチャートを表示して、曲線の変化から精度の推移を把握します。正確度曲線が全体的に上昇傾向、損失曲線が全体的に低下傾向を示すことから、現在のトレーニングプロセスが正常に進行していることがわかります。

    example projects view training chart
  4. 実際の状況に応じるトレーニング中止(オプション):モデルの正確度が要求水準に達した場合、時間節約のため「トレーニングセンター」ボタンをクリックし、タスクリストから対象プロジェクトを選択してstop trainigをクリックすると、トレーニングが中止されます。また、モデルトレーニングの完了まで待ち、正確度の最大値などのパラメータを観測することで、トレーニングの効果を初期的に判断できます。

    エポックを重ねても正確度曲線に上昇傾向が見られない場合は、当該モデルトレーニングに問題がある可能性を示しています。トレニンーグプロセスを中止し、各パラメータ設定を確認した上で、データセットにおけるラベル抜けや誤りの有無をチェックし、修正後にトレニンーグを再開してください。

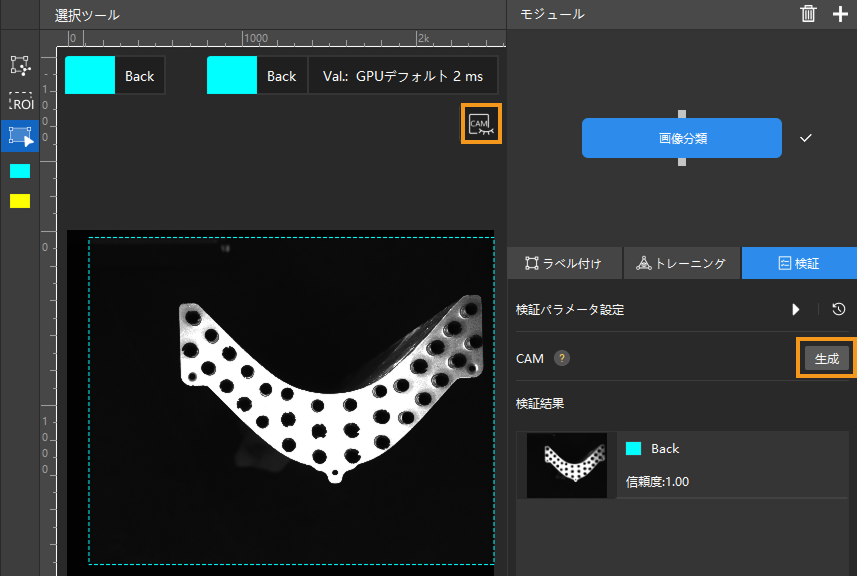

  5. CAM(クラス活性化マップ)を表示:画像分類モデルのトレーニングを実行した後、「検証」タブにあるCAM の右の生成ボタンをクリックします。CAM 生成後、example projects icon imageをクリックすると確認できます。 CAMは、モデルトレーニング中に画像の注目されている特徴エリアを可視化し、分類状況の検証とモデルの最適化に役立ちます。

    improve model accuracy class activatation maps

モデルの検証

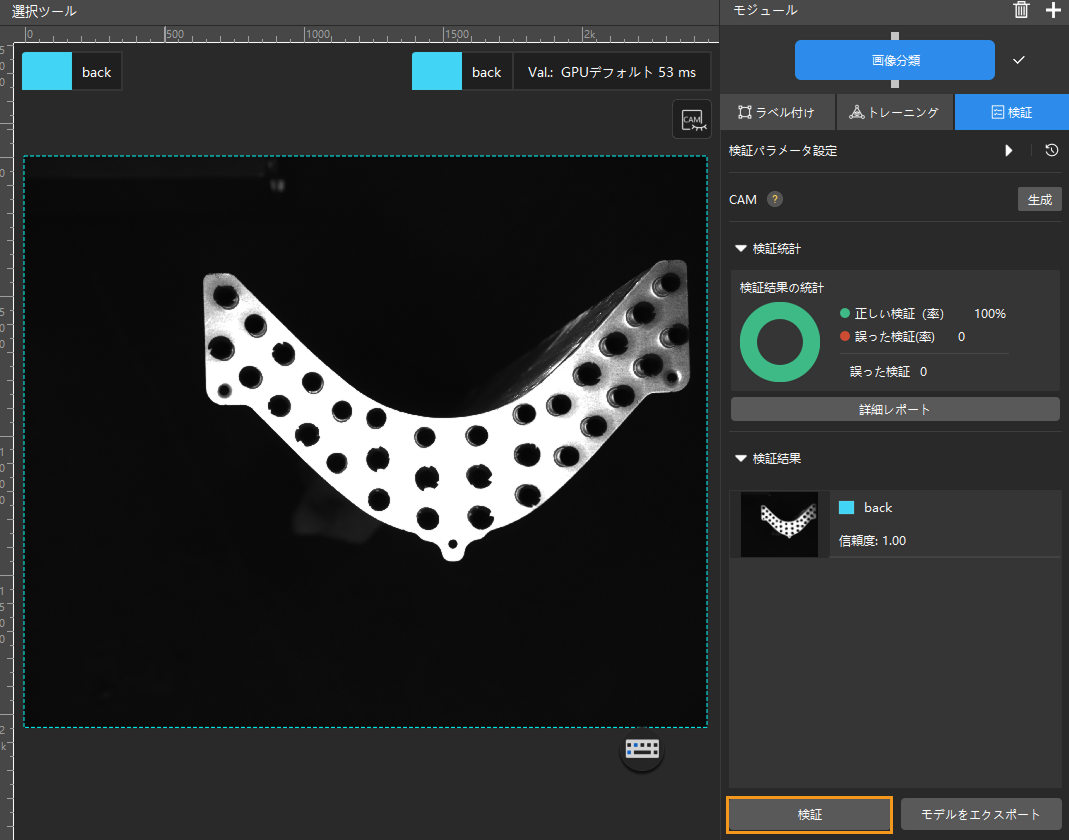

  1. モデル検証:トレニンーグ自動終了や手動中止後、検証タブにある検証ボタンをクリックし、モデルの検証を行います。

    example projects verify chart

  2. トレーニングセットのモデル検証結果を確認:検証終了後、検証パネルの検証統計から検証の結果を確認できます。

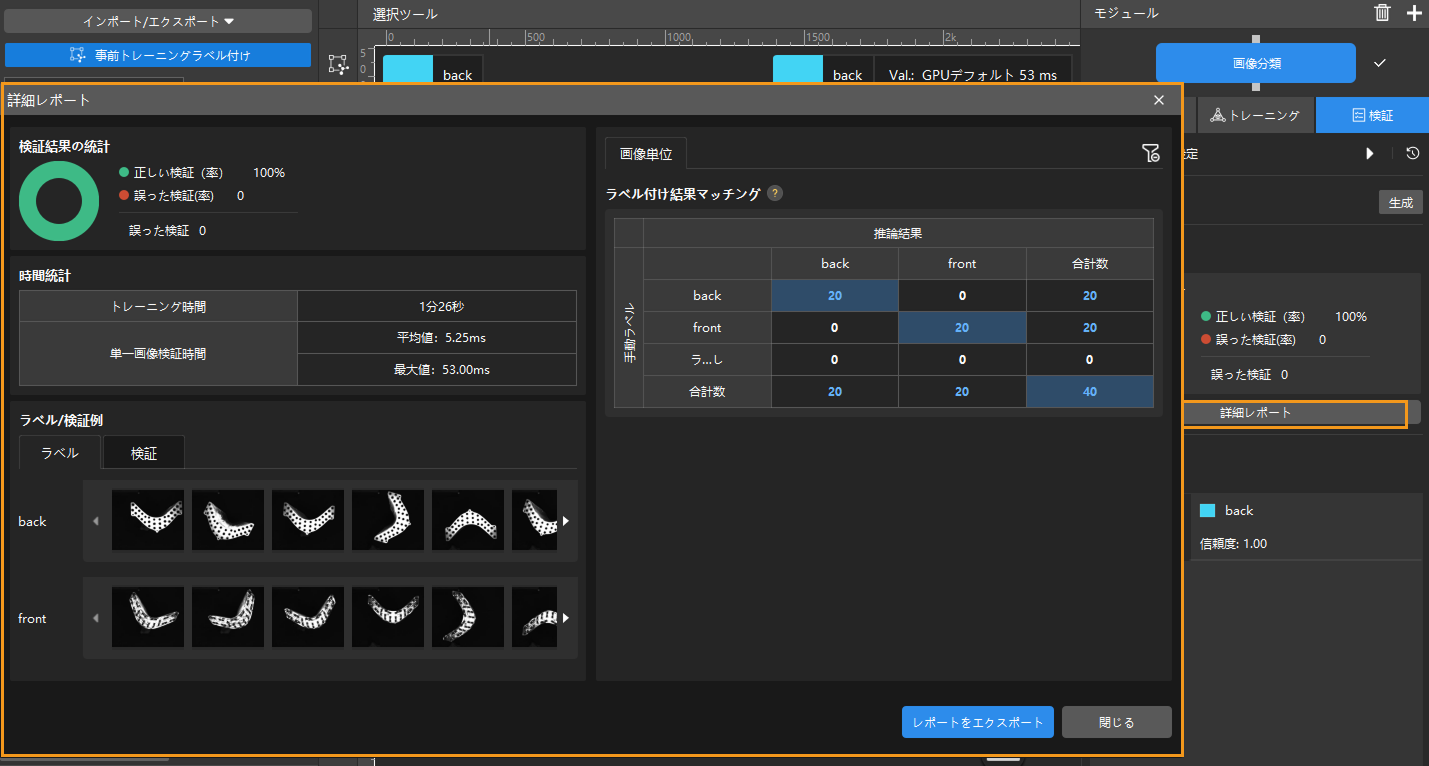

    • 詳細レポートをクリックして詳細レポートウィンドウを開いて詳細な結果データを確認します。

    • レポートのラベル付け結果マッチングには、モデル推論(検証)の結果と手動ラベルとのマッチング関係を示します。

    • 表の縦は手動で付けたラベル、横は推論の結果を示します。青いセルは、両方が一致している結果で、その他は最適化が必要な結果です。

    • セルのデータをクリックすればソフトウェアのメイン画面の画像リストに対応する画像だけが表示されます。

    example projects detail report

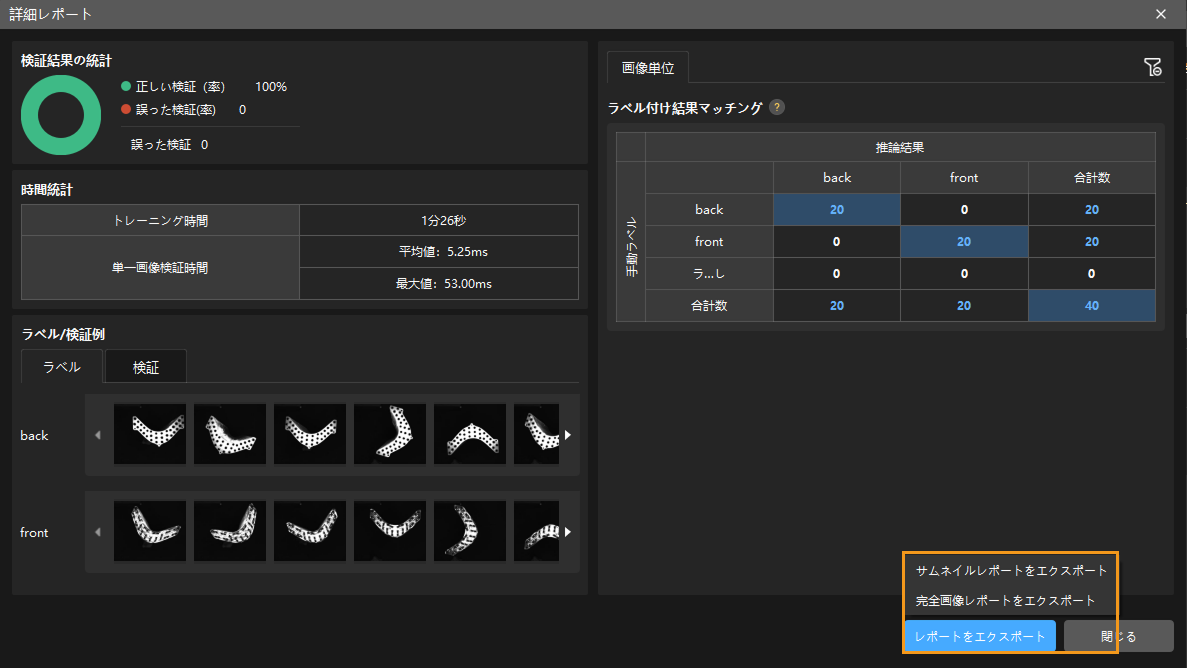

    検証結果において、トレーニングセットに見逃しや誤検知が存在する場合、モデルのトレーニング効果が不十分であることを示します。ラベル付けを再検査し、トレーニングパラメータを調整してから再トレーニングを実施します。 詳細レポートウィンドウの右下にあるレポートをエクスポートボタンをクリックし、サムネイルレポートまたは完全画像レポートをエクスポートすることが選択できます。

    example projects export report
    テストセット内の見逃しや誤検知がある画像を全て手動的にラベル付けしてトレーニングセットに変更する必要はありません。一部の画像を追加でラベル付けして、トレーニングセットに追加しモデルを再トレーニング・検証します。残りの画像を参考として検証結果を観察することで、モデルの改善効果を確認できます。
  3. 再トレーニング:新たにラベル付けした画像をトレーニングセットに追加してから、トレーニングボタンをクリックして、再トレーニングを開始します。

  4. モデル検証結果の再チェック:再トレニンーグ終了後、再び検証ボタンをクリックしてモデルの検証を行い、各データセットにおけるモデルの検証結果を確認します。

  5. モデルの微調整(オプション):開発者モードをオンにすることで、トレーニングパラメータ設定でモデルの微調整が可能になります。詳細な説明はモデルの追加学習をお読みください。

  6. モデルの最適化:上記の手順を繰り返し実行し、モデルが使用要件を満たすまで継続的に性能最適化を進めていきます。

モデルのエクスポート

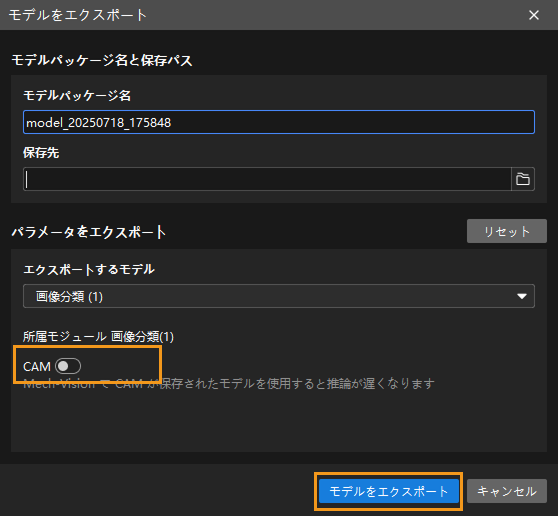

モデルをエクスポート:モデルをエクスポート をクリックして CAM 機能を設定し、保存先を指定してからモデルをエクスポートをクリックすると、モデルのエクスポートが完成します。

デフォルト設定でCAM 機能はオフになっています。Mech-Vision で CAM が保存されたモデルを使用すると、推論が遅くなります。
example projects model files

エクスポートされたモデルは Mech-Vision とMech-DLK SDK、Mech-MSR に使用できます。クリックして詳細な説明を確認します。
