예비 부품
장치가 작동 중에 고장이 발생하는 것은 불가피합니다. 예비 부품을 준비해 두면 고장 발생 시 손상된 부품을 신속하게 교체할 수 있어 가동 중단 시간을 줄이고 생산 또는 서비스의 연속성을 보장할 수 있습니다. 또한, 예비 부품 준비는 갑작스러운 고장으로 인한 긴급 구매를 피할 수 있어 유지보수 비용을 줄이는 데 도움이 됩니다. 정기적인 유지보수와 제때의 예비 부품 교체는 장치의 장기적인 작동을 보장하는 중요한 요소입니다.
예비 부품 목록
3D 로봇 비전 가이드 애플리케이션에서는 실제 상황에 따라 다음과 같은 예비 부품이 준비할 수 있습니다.
| 물품 | 사양 | 설명 |
|---|---|---|
카메라 네트워크 케이블 |
CBL-ETH-5M/CBL-ETH-5M-LU |
5m |
CBL-ETH-10M/CBL-ETH-10M-LU |
10m |
|
CBL-ETH-15M/CBL-ETH-15M-LU |
15m |
|
CBL-ETH-20M/CBL-ETH-20M-LU |
20m |
|
CBL-ETH-30M/CBL-ETH-30M-LU |
30m |
|
카메라 DC 전원 케이블 |
CBL-PWR-5M/CBL-PWR-5M-LU |
5m |
CBL-PWR-10M/CBL-PWR-10M-LU |
10m |
|
CBL-PWR-15M/CBL-PWR-15M-LU |
15m |
|
CBL-PWR-20M/CBL-PWR-20M-LU |
20m |
|
CBL-PWR-30M/CBL-PWR-30M-LU |
30m |
|
어댑터 전원 케이블 |
L6L1-3 US-DC24V-M12-4PIN Adapter Cable |
6m, 미국 표준 |
L6L1-3 EU-DC24V-M12-4PIN Adapter Cable |
6m, 유럽 표준 |
|
L6L1-3 JP-DC24V-M12-4PIN Adapter Cable |
6m, 일본 표준 |
|
L6L1-3 UK-DC24V-M12-4PIN Adapter Cable |
6m, 영국 표준 |
| 위 표에서 사양에 '-LU' 접미사가 붙은 카메라 네트워크 케이블 또는 DC 전원 케이블의 경우, 카메라에 연결하는 데 사용되는 커넥터는 직각 커넥터입니다. |
예비 부품을 구매해야 하는 경우 영업 및 애프터 서비스 핫라인(400-9696-010)으로 전화해 주세요.
예비 부품 교체
예비 부품을 교체하기 전에 다음과 같은 사전 분비를 해야 합니다.
-
예비 부품이 카메라 모델과 일치하는지 확인하세요.
-

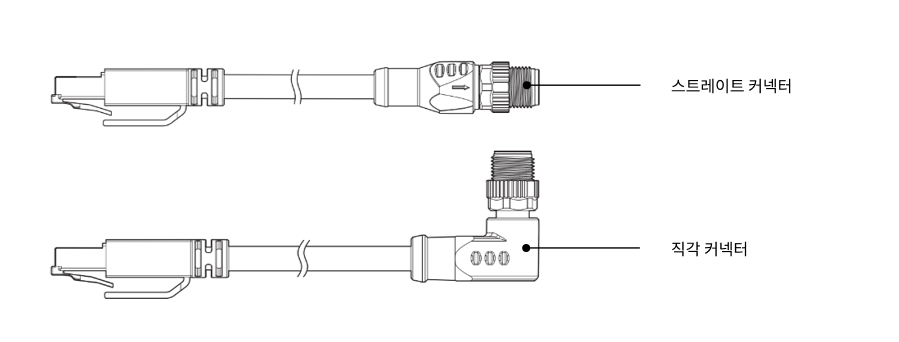

카메라 네트워크 케이블은 Mech-Eye 산업용 3D 카메라의 네트워크 케이블이어야 합니다. Mech-Mind Robotics는 카메라에 연결하는 데 사용되는 두 가지 유형의 M12-A 커넥터가 있는 네트워크 케이블을 제공합니다. 한 유형은 스트레이트 케이블이고 다른 유형은 90° 엘보 케이블니다.
-

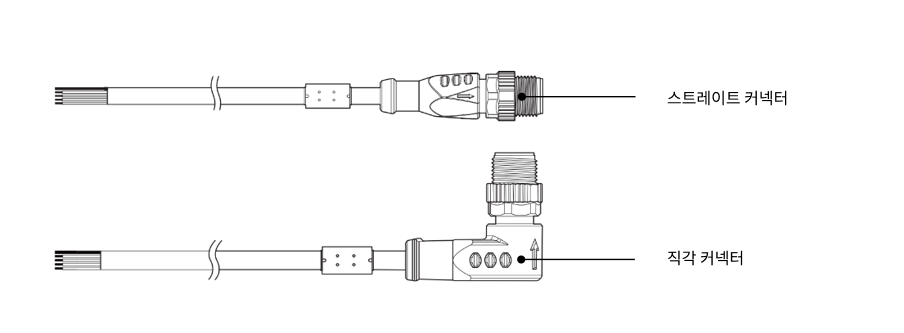

카메라 DC 전원 케이블은 Mech-Eye 산업용 3D 카메라용으로 특별히 설계된 전원 케이블이어야 합니다. Mech-Mind Robotics는 카메라에 연결하는 데 사용되는 두 가지 유형의 M12-A 커넥터가 있는 DC 전원 케이블을 제공합니다. 한 유형은 스트레이트 케이블이고 다른 유형은 90° 엘보 케이블니다.
-
-
카메라를 끄고 전원을 연결 해제하세요.
카메라 네트워크 케이블과 DC 전원 케이블 교체
-
네트워크 케이블: 네트워크 케이블의 항공 플러그를 카메라의 ETH 네트워크 포트에 연결하고 RJ45 커넥터를 IPC의 네트워크 포트에 삽입하십시오.
-
DC 전원 케이블: DC 전원 케이블의 항공 플러그를 카메라의 DC 24V 전원 포트에 삽입하십시오.
네트워크 케이블 또는 DC 전원 케이블을 연결할 때:
-
항공 플러그의 돌출 부분을 해당 인터페이스의 노치에 맞춰서 삽입합니다.
-
너트를 타이트하게 조입니다. 너트를 조일 때 토크의 권장값은 0.7N·m입니다. 너트를 완전히 조인 후에도 약 2mm의 간격이 남습니다.
|
