DC 전원 케이블

현재 버전 (2.4.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 최신 버전의 소프트웨어를 사용하려면 Mech-Mind 다운로드 센터를 방문하여 다운로드하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

물리적 사양

모델

스트레이트 케이블

엘보 케이블

CBL-PWR-5M
CBL-PWR-10M
CBL-PWR-15M
CBL-PWR-20M
CBL-PWR-30M

CBL-PWR-5M-LU
CBL-PWR-10M-LU
CBL-PWR-15M-LU
CBL-PWR-20M-LU
CBL-PWR-30M-LU

컬러

블랙

케이스 소재

PVC

충전재

방적사

외경

5.5 ± 0.1mm

커넥터

M12-A, 스트레이트 또는 엘보, 4핀
케이블 피그테일

도체 직경

22 AWG

정적 굽힘 반경

22mm

동적 굽힘 반경

44mm

안전성

RoHS 규격을 준수함
난연 등급 : VW-1

드래그 체인 테스트

굽힘 반경: 75mm
스트로크: 1000mm
속도: 1000mm/s
횟수: ≥ 8백만

비틀림 시험

비틀림 각도: ± 180°
비틀림 길이 간격: 1000 ± 50mm
속도: 30회/분
횟수: ≥ 3백만

적용 가능한 카메라 모델

DEEP-GL

Log S
Log M

LSR S-GL

LSR L-GL

LSR XL-GL

NANO-GL

NANO ULTRA-GL

PRO XS-GL

PRO S-GL

PRO M-GL

UHP-140-GL

치수

단위: mm

power cable angled
power cable straight

DC 전원 케이블의 실제 M12-A 커넥터는 그림과 약간 다를 수 있습니다. 실물은 중앙에 작동하지 않는 막힌 구멍이 추가로 있습니다. 이 막힌 구멍은 실용적인 목적을 제공하지 않으며, M12 커넥터의 전기적 특성을 변경하지 않고 해당 소켓과의 연결 및 사용에 영향을 주지 않습니다.

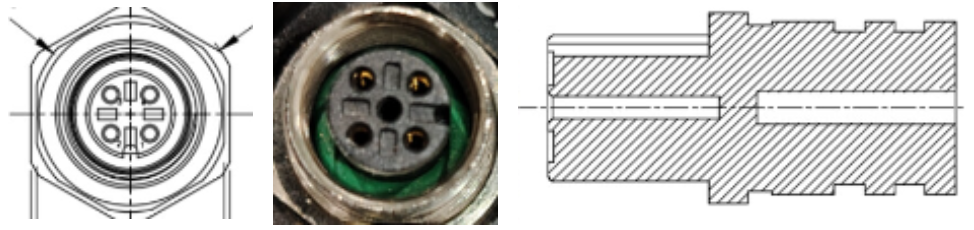

아래 이미지는 순서대로 항공 커넥터의 도면, 실물 사진, 그리고 실물의 단면도를 보여줍니다.

connector

모델 L

CBL-PWR-5M / CBL-PWR-5M-LU

5m

CBL-PWR-10M / CBL-PWR-10M-LU

10m

CBL-PWR-15M / CBL-PWR-15M-LU

15m

CBL-PWR-20M / CBL-PWR-20M-LU

20m

CBL-PWR-30M / CBL-PWR-30M-LU

30m

커넥터

power cable m12

M12-A

기능 M12-A 커넥터핀 케이블 피그테일 전선 색상

GND

1

브라운

GND

2

화이트

24V DC

3

블루

24V DC

4

블랙

PE

-

올리브
