DIN 레일 전원 공급 장치

현재 버전 (2.4.1)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 최신 버전의 소프트웨어를 사용하려면 Mech-Mind 다운로드 센터를 방문하여 다운로드하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

'24V DC 전원 공급' 솔루션을 사용하는 경우, 전원 모듈은 카메라 DC 전원 케이블과 DC 전원 공급 장치(예: DIN 레일 전원 공급 장치)로 구성됩니다. DC 전원 공급 장치의 경우, Mech-Mind Robotics에서 제공하는 DIN 레일 전원 공급 장치를 사용하는 것이 권장됩니다. 관련 안전 표준을 준수하는 다른 DIN 레일 전원 공급 장치나 DC 전원 장치도 사용할 수 있습니다.

이 부분에서는 Mech-Mind Robotics에서 제공하는 DIN 레일 전원 공급 장치의 기술 사양 및 사용 시 주의사항에 대해 소개합니다.

  • DIN 레일 전원 공급 장치는 카메라 DC 전원 케이블과 함께 사용해야 합니다. DC 전원 케이블에 대한 자세한 내용은 DC 전원 케이블을 참조하세요.

  • Mech-Mind Robotics에서 제공한 DIN 레일 전원 공급 장치가 아닐 경우, 출력 DC 전압은 24V 이상이어야 하며, 전력은 90W 이상이어야 합니다.

  • '전원 어댑터 공급 장치' 솔루션을 선택한 경우 전원 어댑터 내용을 참조하세요.

DIN 레일 전원 공급 장치 기술 사양

Mech-Mind Robotics에서 제공하는 DIN 레일 전원 공급 장치의 기술 사양 표입니다.

모델 NDR-120-24

출력

직류 전압

24V

정격 전류

5A

정격 전력

120W

입력

전압 범위

90~264VAC

주파수 범위

47~63Hz

교류 전류

2.25A/115VAC
1.3A/230VAC

서지 전류

20A/115VAC
35A/230VAC

누설 전류

<1mA/240VAC

보호

과부하

정격 출력 전력의 105~130%

보호 모드 : 정전류 모드, 오류 상태 제거 후 자동으로 복구

과전압

29~33V

보호 모드 : 출력 전압을 차단하고 전원을 다시 켜서 복구

과열

출력 전압을 차단하고 전원을 다시 켜서 복구

환경

작업 온도

-20~70℃

작업 습도

20~95%RH, 비응축

보관 온도

-40~85℃

보관 습도

10~95%RH, 비응축

사용 시 주의사항

  • DIN 레일 전원 공급 장치는 배전함 내에서 사용해야 합니다.

  • DIN 레일 전원 공급 장치 또는 DIN 레일은 안정적으로 접지되어야 합니다. 여러 개의 DIN 레일 전원 공급 장치를 동일한 레일에 설치할 때, 각 전원 장치 간에 일정한 간격을 유지해야 합니다.

  • DIN 레일 전원 공급 장치에 케이블을 연결할 때, 케이블에 표시된 레이블을 따라 올바르게 연결하세요. 케이블 코어 색상은 케이블 생산 batch에 따라 다를 수 있습니다.

  • 카메라 전원을 켜기 전에 모든 케이블이 연결되어 있는지 확인하세요. 전원이 공급된 후 카메라의 PWR 표시등이 녹색으로 켜져 있어야 합니다. 그렇지 않은 경우, Mech-Mind Robotics 기술 지원팀에 문의하세요.

  • DIN 레일 전원 공급 장치를 사용하여 카메라에 전원을 공급할 경우, 일대일 구성을 유지해야 합니다. 즉, 각 DIN 레일 전원 공급 장치는 하나의 카메라에만 연결되어 안정적인 전원을 공급해야 합니다.

  • 케이블의 올바른 설치 및 부설에 대해서는 카메라 케이블 설치 및 부설을 참조하세요.

  • 20m보다 긴 DC 전원 케이블을 사용하여 DIN 레일 전원 공급 장치와 카메라을(를) 연결하는 경우, DIN 레일 전원 공급 장치의 출력 전압이 2V 증가하도록 조정해야 합니다.

    DIN 레일 전원 공급 장치의 출력 전압이 올바르게 설정되었는지 확인하려면 아래 표를 참조하세요.

    전압 규격

    DC 전원 케이블 길이

    카메라모델

    출력 전압

    20m 이내

    NANO-GL

    24V

    기타 모델

    24V

    20m 이상

    NANO-GL

    24V

    기타 모델

    26V

    • NANO-GL 카메라에 연결된 DC 전원 케이블의 길이가 20m를 초과하더라도 전압 증가 작업이 필요하지 않습니다.

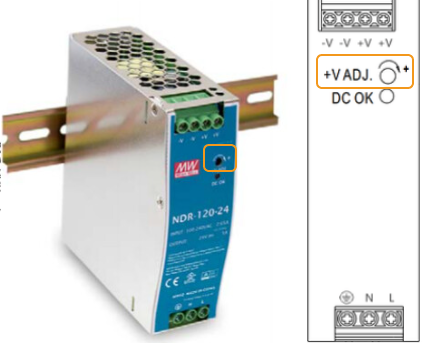

    • 아래 그림에 따라 DIN 레일 전원 공급 장치의 ADJ 버튼을 시계 방향으로 돌려 출력 전압을 26V로 조정합니다. 조정 후, 멀티미터를 사용하여 DIN 레일 전원 공급 장치의 -V와 +V 단자 사이의 DC 출력 전압을 측정합니다. 조정 후에도 전압이 여전히 26V에 도달하지 않으면, Mech-Mind Robotics 기술 지원팀이나 현지 영업 매니저에게 문의하시기 바랍니다.

      adjust input voltage
