이 부분에서는 Mech-Eye 산업용 3D 카메라의 각 액세서리에 대한 선택 가이드 및 상세한 설명을 제공합니다.

액세서리 선택 가이드

카메라 모델을 선택한 후, 필요에 따라 해당 악세서리도 선택해야 합니다.

  • 1 전원 모듈

  • 2 카메라 네트워크 케이블

  • 3 캘리브레이션 보드

전원 모듈은 카메라에 전원을 공급하는 데 사용됩니다. Mech-Mind Robotics는 24V DC어댑터 두가지 전원 공급 방식을 제공합니다. 실제 필요에 따라 선택하시면 됩니다. 공업 응용 분야에서는 24V DC 전원 공급 방식을 사용하는 것이 권장됩니다.

카메라 네트워크 케이블은 주로 카메라를 산업용 PC(IPC)나 기타 네트워크 장치에 연결하여 데이터 전송을 수행합니다. 카메라는 Mech-Mind Robotics에서 제공하는 네트워크 케이블을 사용해야 합니다. 실제 요구 사항에 따라 합당한 커넥터 유형과 케이블 길이를 선택할 수 있습니다. 자세한 내용은 카메라 네트워크 케이블 선택을 참조하세요.

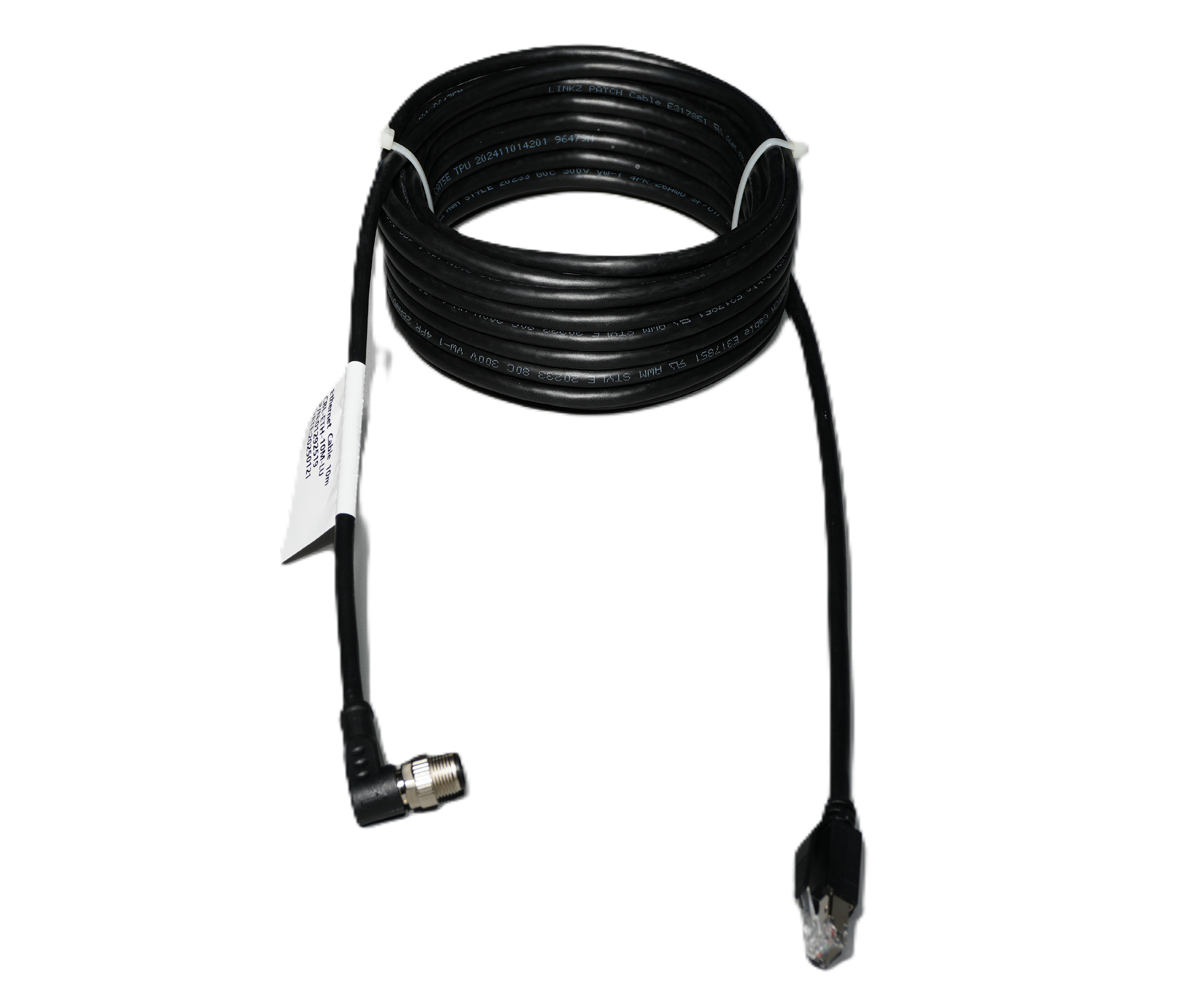

ethernet cable

캘리브레이션 보드는 주로 카메라 내부 파라미터 확인 및 수정, 핸드-아이 캘리브레이션(3D 로봇 가이던스 시나리오에 적합)에 사용됩니다. 자세한 내용은 캘리브레이션 보드 선택을 참조하세요.

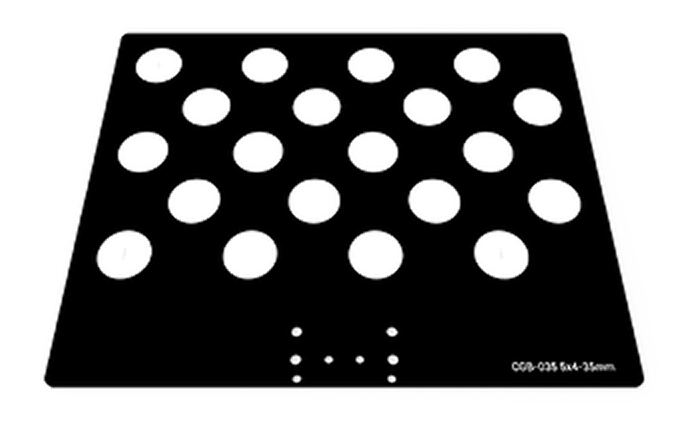

calibration board

3D 로봇 가이던스, 3D 측정 및 검사 시나리오에서 카메라를 사용할 때, IPC 및 라이센스 동글(소프트웨어용 라이센스 인증 장치)과 같은 추가 액세서리는 프로젝트의 요구 사항에 따라 선택해야 합니다. 자세한 내용은 기타 액세서리 선택을 참조하세요.

전원 모듈 선택

전원 공급 솔루션을 선택한 후, 해당 솔루션에 적합한 전원 모듈을 선택합니다.

24V DC 전원 공급 솔루션

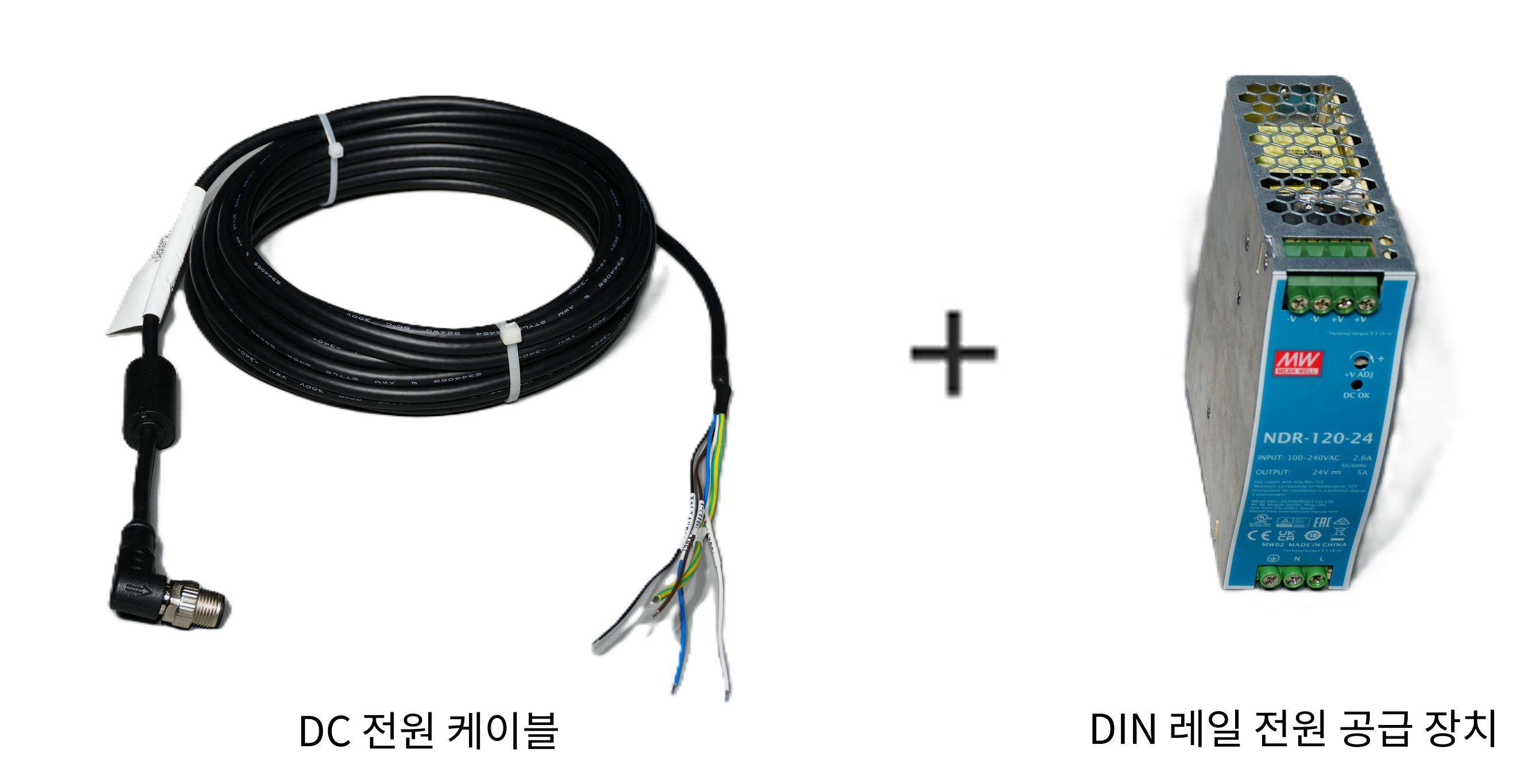

24V DC 전원 공급 솔루션에서 전원 모듈은 카메라 DC 전원 케이블과 DC 전원 공급 장치(예: DIN 레일 전원 공급 장치)로 구성됩니다.

DC 전원 케이블

카메라는 Mech-Mind Robotics에서 제공하는 DC 전원 케이블을 사용해야 합니다. Mech-Mind Robotics는 스트라이트형직각형 두 가지 유형의 M12 커넥터가 있는 DC 전원 케이블을 제공하며, 다양한 길이 옵션을 선택할 수 있습니다. 실제 필요에 따라 합당한 모델의 DC 전원 케이블을 선택하세요.

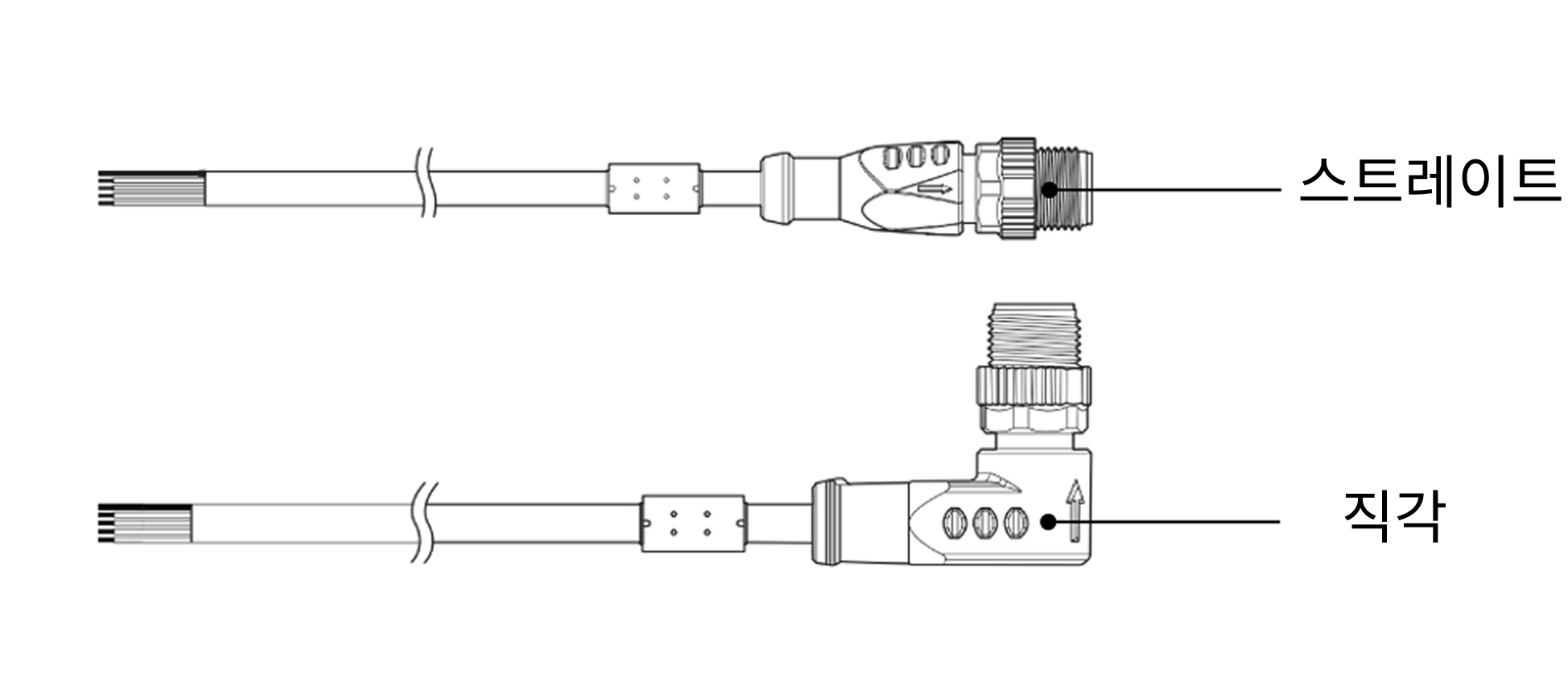

dc power cable connector type

다음 표는 Mech-Mind Robotics에서 제공하는 DC 전원 케이블 모델에 대한 기본 정보입니다.

모델 커넥터 유형 길이

CBL-PWR-5M

스트레이트형 커넥터

5m

CBL-PWR-10M

스트레이트형 커넥터

10m

CBL-PWR-15M

스트레이트형 커넥터

15m

CBL-PWR-20M

스트레이트형 커넥터

20m

CBL-PWR-30M

스트레이트형 커넥터

30m

CBL-PWR-5M-LU

직각형 커넥터

5m

CBL-PWR-10M-LU

직각형 커넥터

10m

CBL-PWR-15M-LU

직각형 커넥터

15m

CBL-PWR-20M-LU

직각형 커넥터

20m

CBL-PWR-30M-LU

직각형 커넥터

30m

DC 전원 케이블에 대한 자세한 내용은 DC 전원 케이블 기술 사양을 참조하세요.

DC 전원 공급 장치

DC 전원 공급 장치의 경우, Mech-Mind Robotics에서 제공하는 DIN 레일 전원 공급 장치를 사용하는 것이 권장됩니다. 관련 안전 표준을 준수하는 다른 DIN 레일 전원 공급 장치나 DC 전원 장치도 사용할 수 있습니다. 다음 표는 Mech-Mind Robotics에서 제공하는 DIN 레일 전원 공급 장치 모델에 대한 기본 정보입니다.

모델 NDR-120-24

출력

직류 전압

24V

정격 전류

5A

정격 전력

120W

입력

전압 범위

90~264VAC

  • Mech-Mind Robotics에서 제공하는 DIN 레일 전원 공급 장치에는 AC 전원 케이블이 없으므로 별도로 준비해야 됩니다.

  • DIN 레일 전원 공급 장치에 대한 자세한 내용은 DIN 레일 전원 공급 장치 기술 사양을 참조하세요.

  • DIN 레일 전원 공급 장치를 설치 및 사용할 때는 사용 시 주의사항을 확인해 주세요.

어댑터 전원 공급 솔루션

어댑터 전원 공급 솔루션에서 전원 모듈은 전원 어댑터와 AC 전원 케이블로 구성됩니다. Mech-Mind Robotics에서는 다양한 길이의 전원 어댑터 세트(AC 전원 케이블 및 어댑터 포함)를 제공합니다. 필요한 길이에 맞는 적절한 모델을 선택하시면 됩니다.

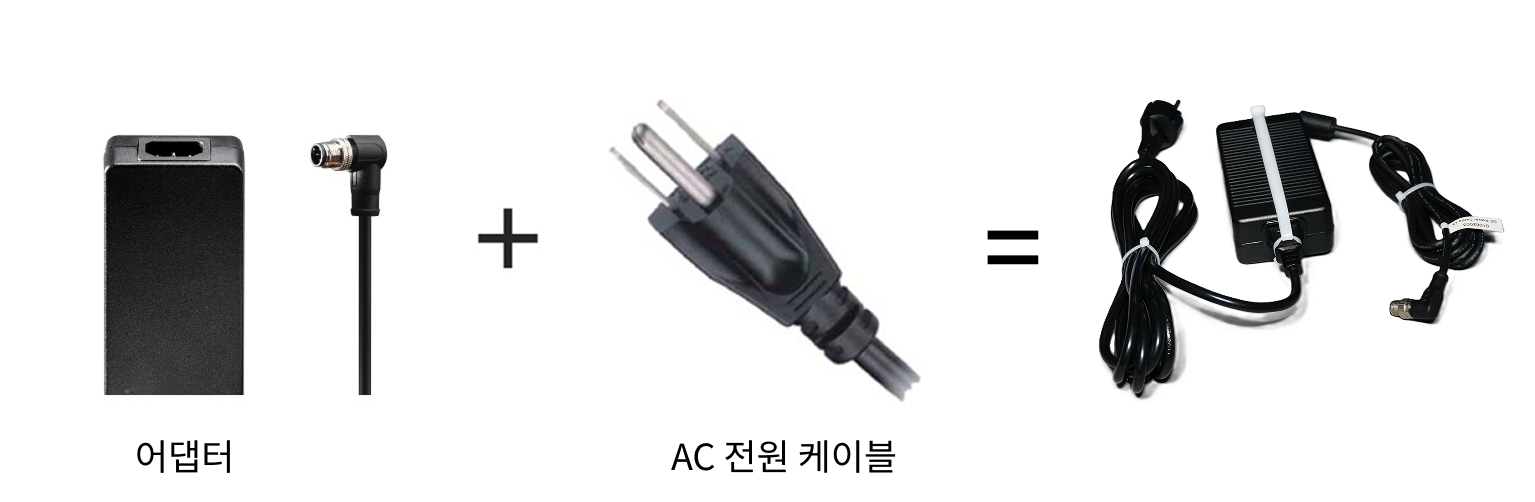

power adaptor power supply en

다음 표는 Mech-Mind Robotics에서 제공하는 전원 어댑터 및 AC 전원 케이블에 대한 기본 정보입니다.

사진 모델 어댑터 케이블 길이 AC 전원 케이블 길이 총 길이

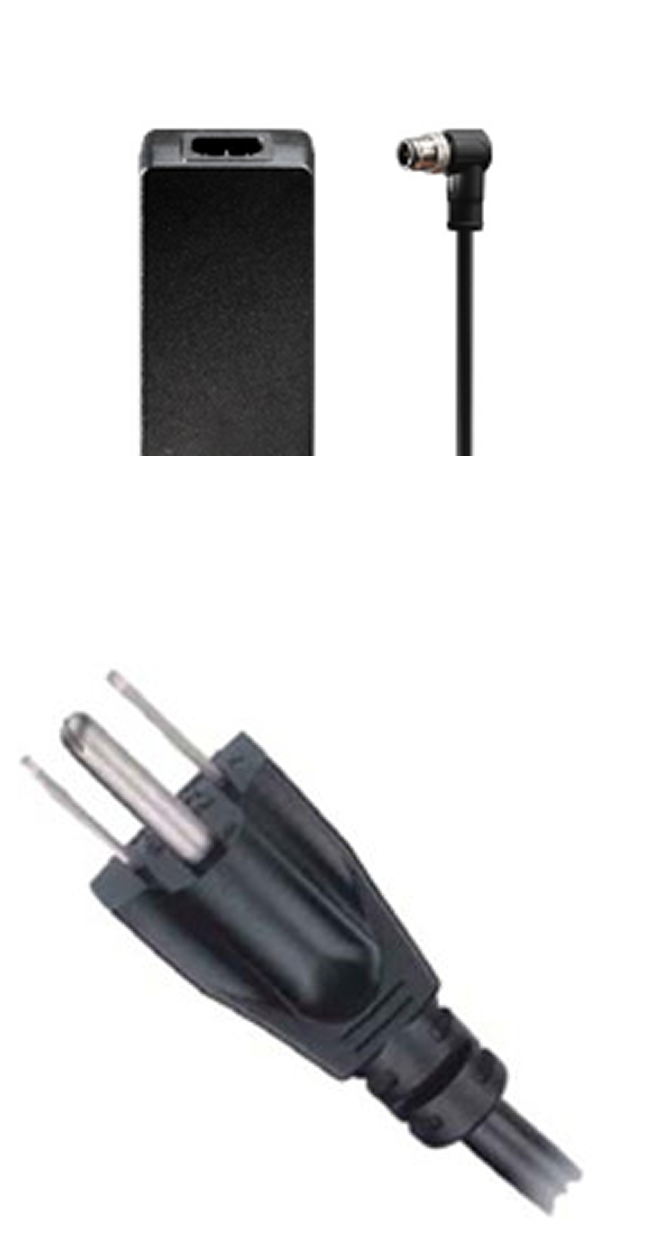

power adapter us

L6L1-3 US-DC24V-M12-4PIN Adapter Cable(미국 표준 플러그)

3m

3m

6m

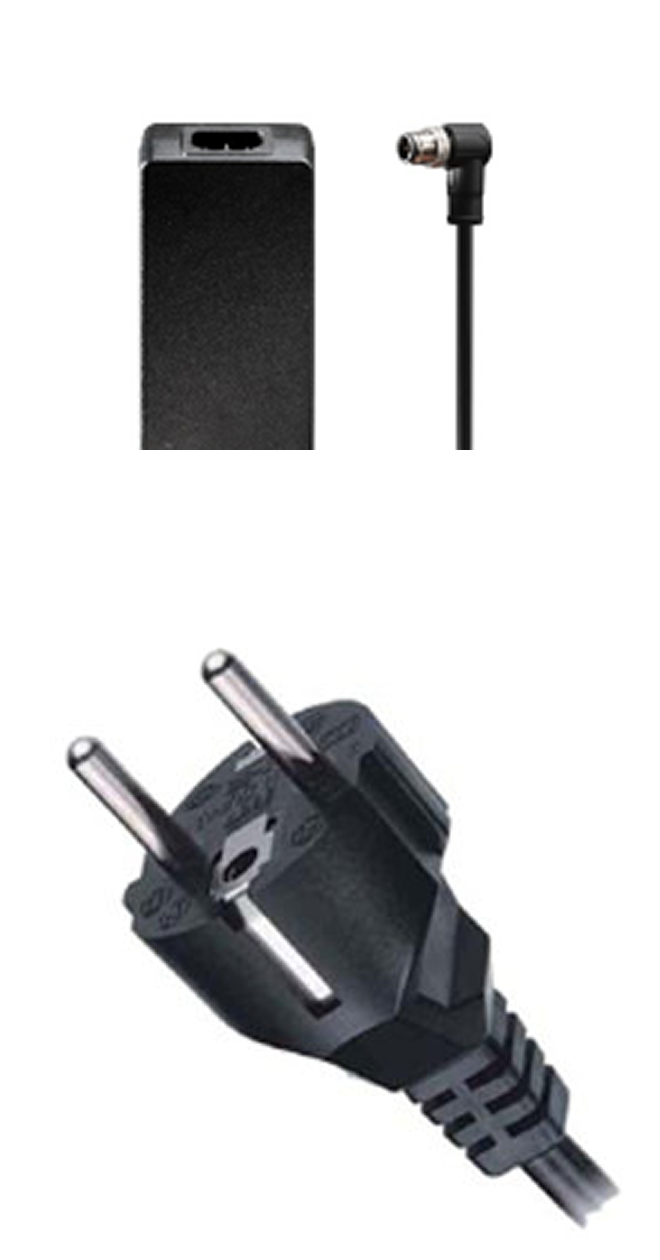

power adapter eu

L6L1-3 EU-DC24V-M12-4PIN Adapter Cable(유럽 표준 플러그)

3m

3m

6m

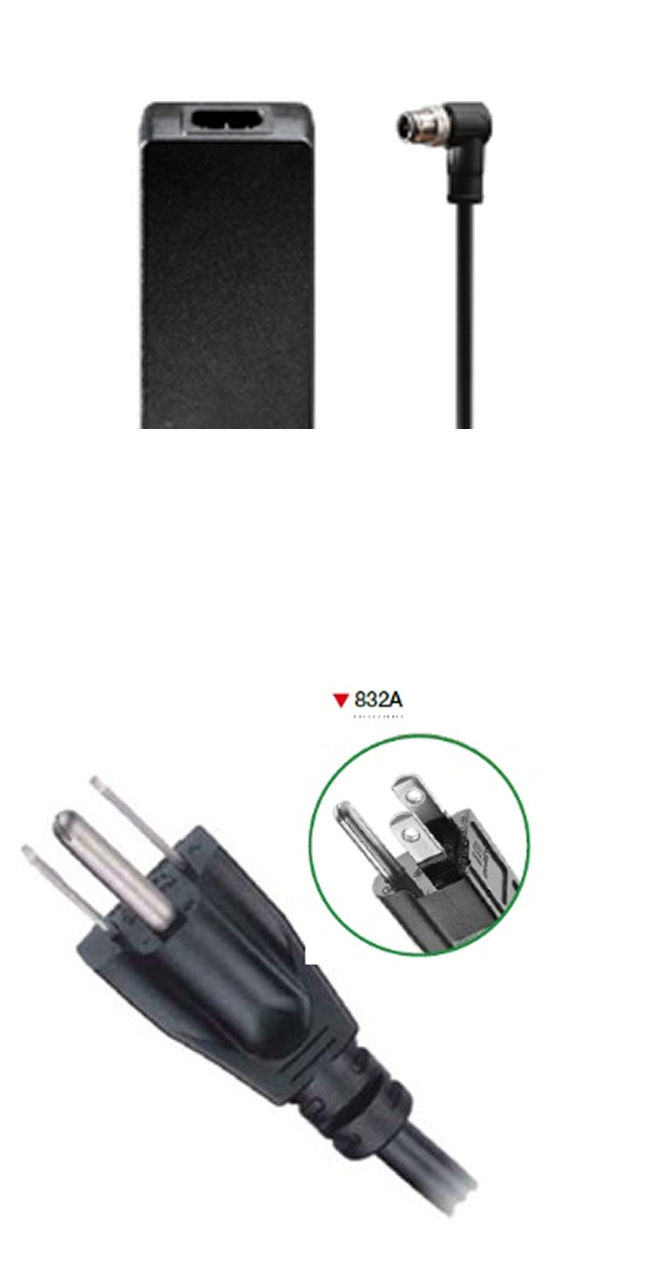

power adapter jp

L6L1-3 JP-DC24V-M12-4PIN Adapter Cable(일본 표준 플러그)

3m

3m

6m

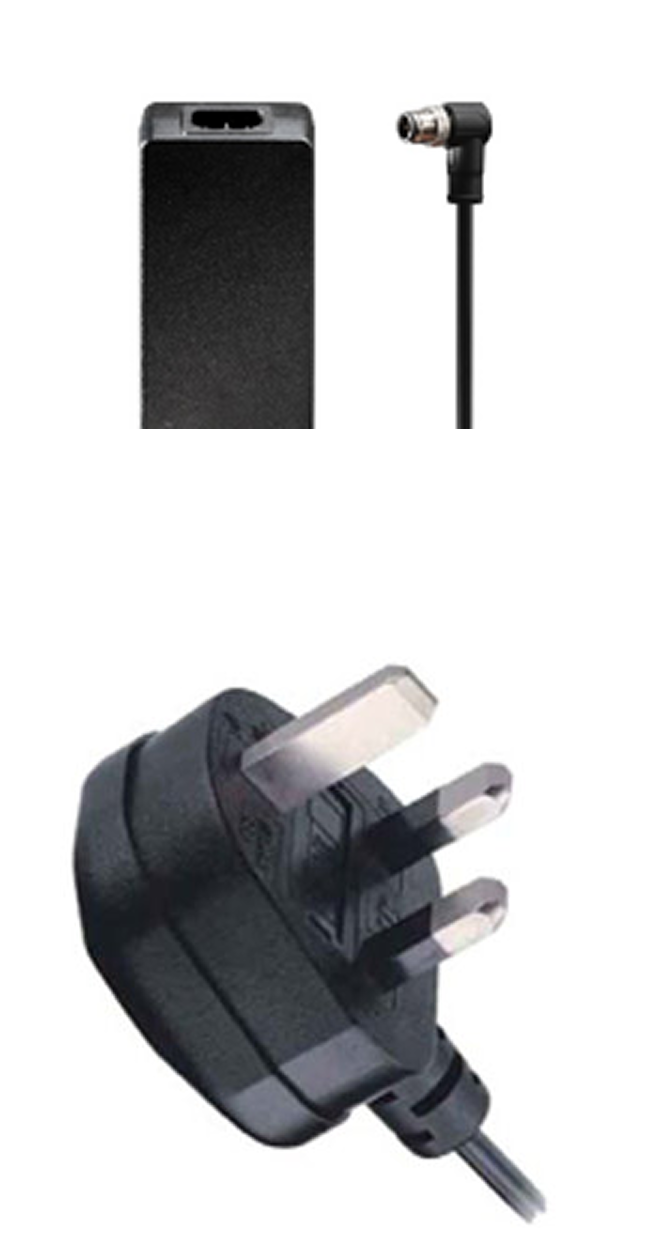

power adapter uk

L6L1-3 UK-DC24V-M12-4PIN Adapter Cable(영국 표준 플러그)

3m

3m

6m

카메라 네트워크 케이블

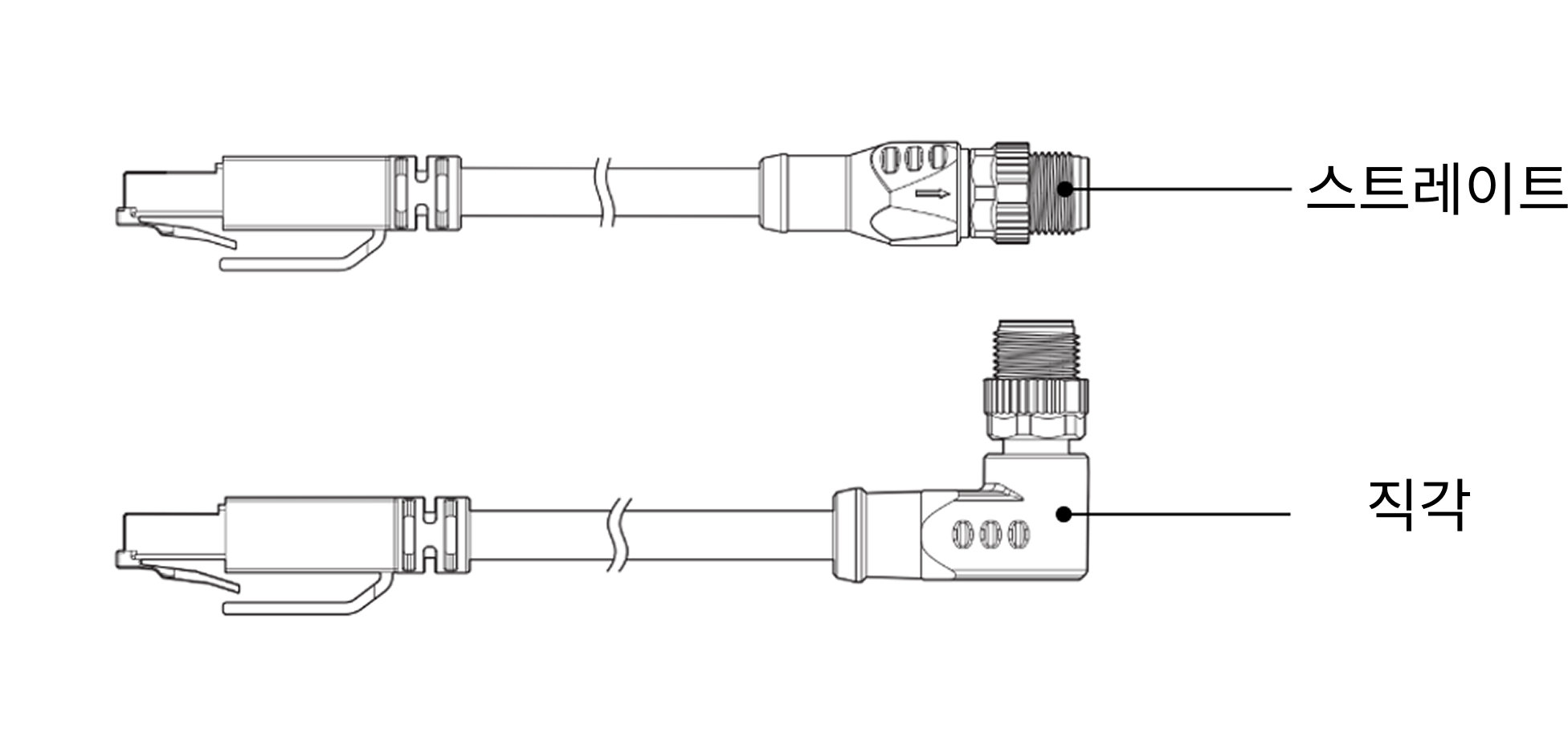

카메라는 Mech-Mind Robotics에서 제공하는 네트워크 케이블을 사용해야 합니다. Mech-Mind Robotics는 스트라이트형직각형 두 가지 유형의 M12 커넥터가 있는 네트워크 케이블을 다양한 길이 옵션으로 제공합니다. 실제 필요에 따라 합당한 모델의 네트워크 케이블을 선택하세요.

ethernet cable connector type

다음 표는 Mech-Mind Robotics에서 제공하는 네트워크 케이블 모델에 대한 기본 정보입니다.

모델 커넥터 유형 길이

CBL-ETH-5M

스트레이트형 커넥터

5m

CBL-ETH-10M

스트레이트형 커넥터

10m

CBL-ETH-15M

스트레이트형 커넥터

15m

CBL-ETH-20M

스트레이트형 커넥터

20m

CBL-ETH-30M

스트레이트형 커넥터

30m

CBL-ETH-5M-LU

직각형 커넥터

5m

CBL-ETH-10M-LU

직각형 커넥터

10m

CBL-ETH-15M-LU

직각형 커넥터

15m

CBL-ETH-20M-LU

직각형 커넥터

20m

CBL-ETH-30M-LU

직각형 커넥터

30m

카메라 네트워크 케이블에 대한 자세한 내용은 네트워크 케이블 기술 사양을 참조하세요.

캘리브레이션 보드 모델 선택

카메라 모델과 실제 작업 거리에 따라 적절한 캘리브레이션 보드를 선택하세요.

카메라 모델을 확인하려면 카메라 시리얼 넘버를 해석하는 방법을 참조하세요. 여전히 카메라 모델을 확인할 수 없는 경우, Mech-Mind Robotics 기술 지원팀에 문의하시기 바랍니다.

카메라 모델 작업 거리(mm) 추천 모델

UHP-140-GL

300±20

OCB-005

NANO-GL

300~600

CGB-020

NANO ULTRA-GL

250~500

CGB-020

PRO S-GL

500~800

CGB-020

800~1000

CGB-035

PRO M-GL

1000~1500

CGB-035

1500~2000

CGB-050

LSR S-GL

500~1000

CGB-035

1000~1500

CGB-050

LSR L-GL

1200~3000

CGB-050

DEEP-GL

1200~3500

CGB-050

PRO XS-GL

300~600

CGB-020

Log S

500~800

CGB-020

800~1000

CGB-035

Log M

1000~1500

CGB-035

1500~2000

CGB-050

Laser L Enhanced

1500~3000

CGB-050

캘리브레이션 보드에 대한 자세한 내용은 캘리브레이션 보드를 참조하세요.
