キャリブレーションの実行手順

現在ご覧いただいているのは2.5.0 バージョンの内容です。異なるバージョンを参照する場合は、画面右上のボタンから切り替えが可能です。

■ 最新版をご利用される場合は、弊社ホームページよりダウンロードが可能です。ダウンロードにはパスワードが必要となりますので、サポート窓口までお問い合わせください。

■ ご利用中のバージョンが分からない場合や、サポートが必要な場合はお気軽にサポート窓口までご連絡ください。

視野を広げて視覚的な死角を回避するために、同じステーションで複数台のインラインプロファイル測定器を使用して対象物をスキャンすることがあります。この場合に、まずキャリブレーションを行う必要があります。キャリブレーションブロックと測定器の配置、パラメータ調整、キャリブレーションの 3つの段階に分けて説明します。

キャリブレーションブロックと測定器の配置

以下のように準備作業を完了させます。

  1. 以下のようにキャリブレーションブロックと測定器を配置して位置を調整します。

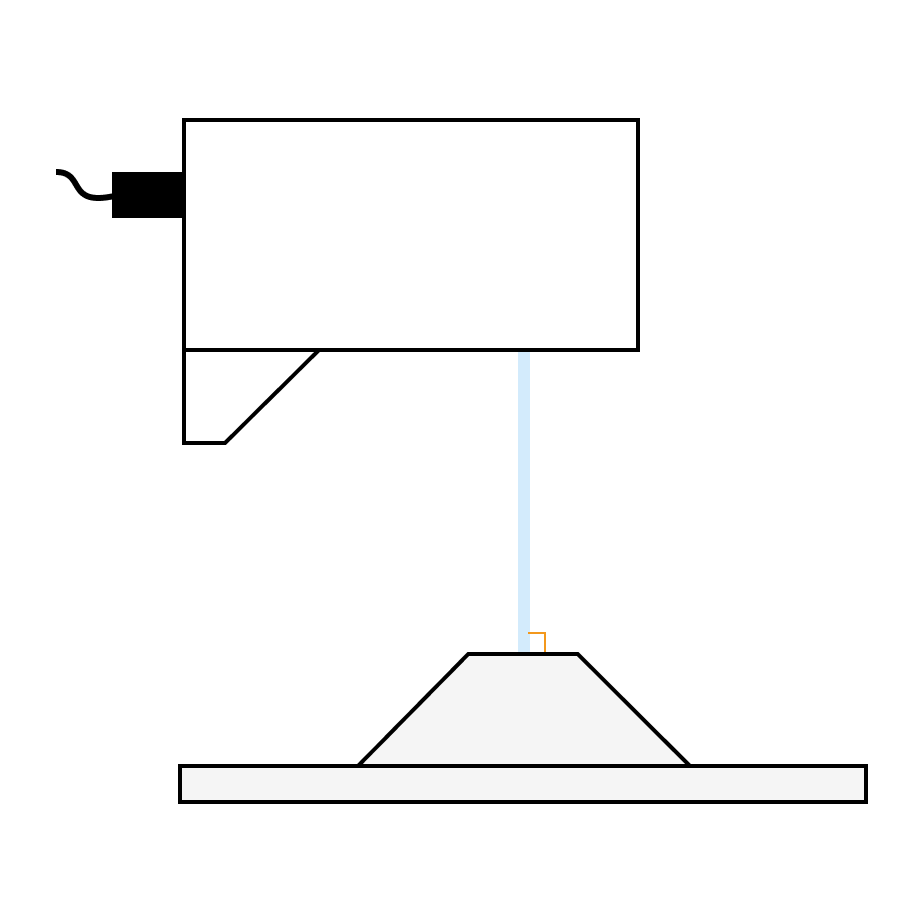

    • 測定器が照射するレーザーラインが錐台の表面に垂直します。

      light perpendicular to base
    • 錐台がプロファイル測定器の視野の中央にあります。

      centered ok

      centered ng

      ok icon

      ng icon

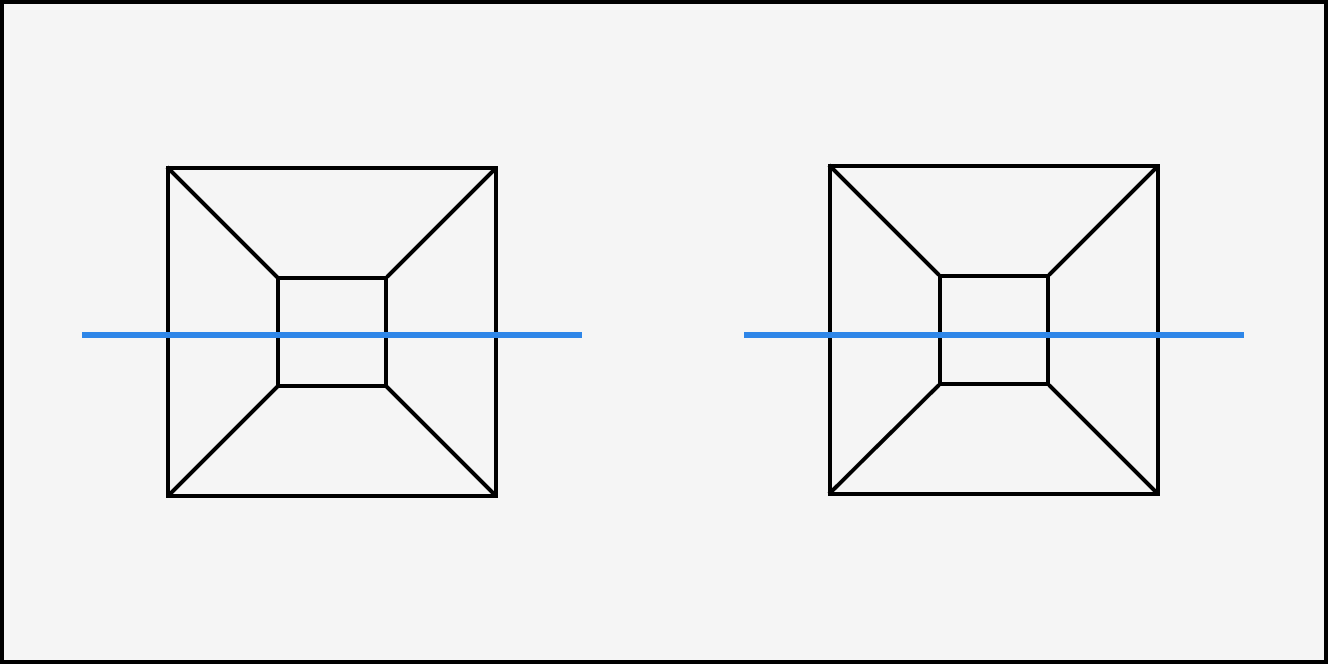

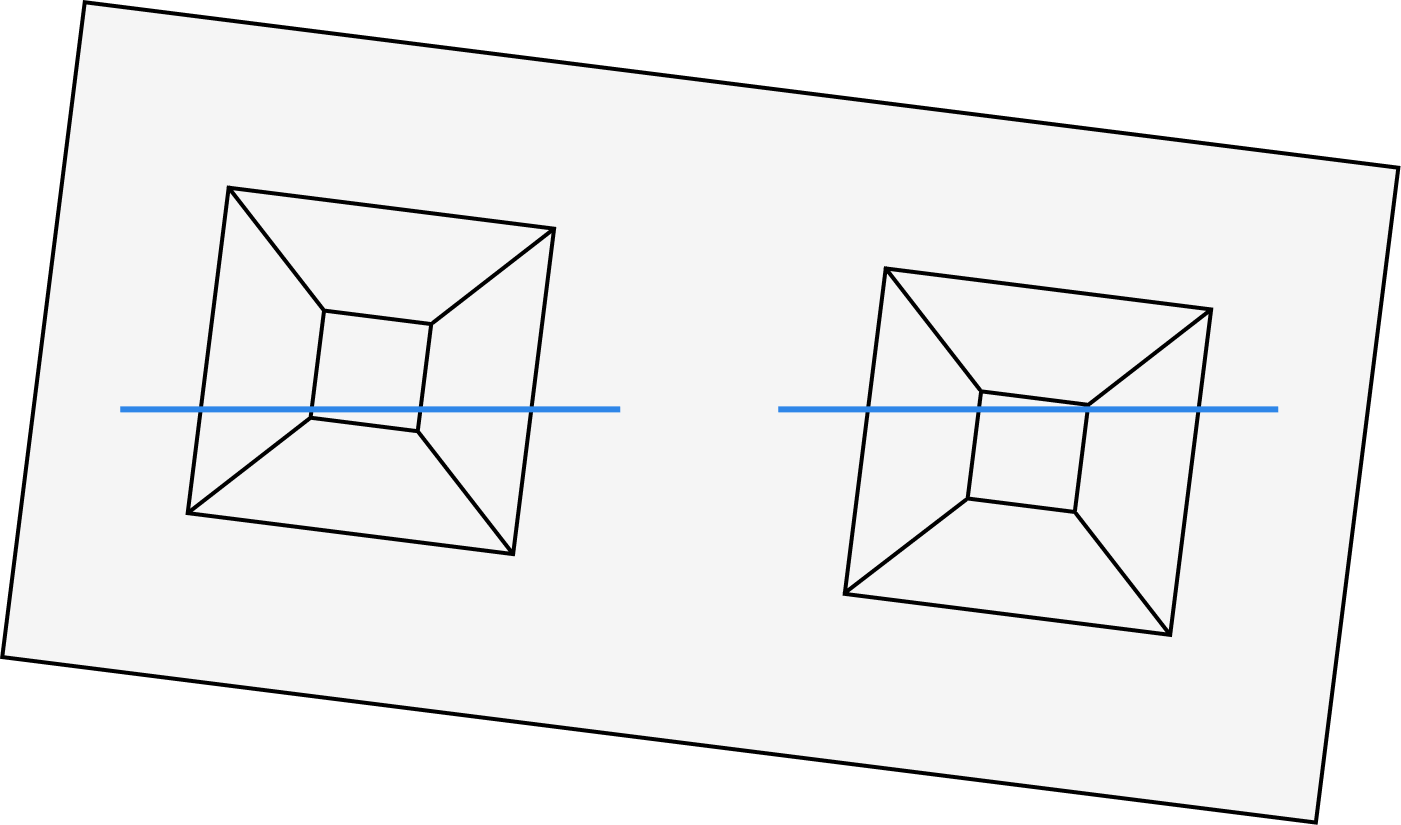

    • 錐台の 4 辺が発射されるレーザー線に平行します。

      no rotation

      rotated

      ok icon

      ng icon

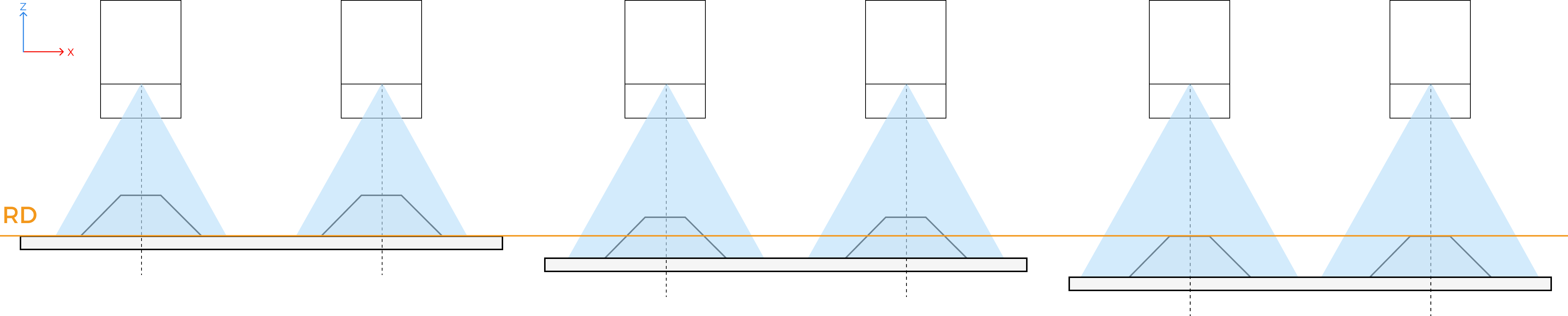

    • ブロックベースの底面が測定器の基準距離(下図の RD)にあります。

      reference distance
      現場の条件など制限される場合に、ブロックを測定器の方へ少し移動しても構いません。
  2. スキャン範囲を確認:スキャン開始位置と終了位置は、錐台底面の辺までの距離が辺長の半分以上にしてください。開始位置と終了位置はいずれも下図のように青いエリアにあります。

    スキャン範囲を決めたあと、レーザーラインがスキャン開始位置にあるようにステージを調整します。これでパラメータ調整時にデータ収集やデータ確認が容易になります。

    レイアウト

    並列

    対向

    イメージ図

    wide side by side no label

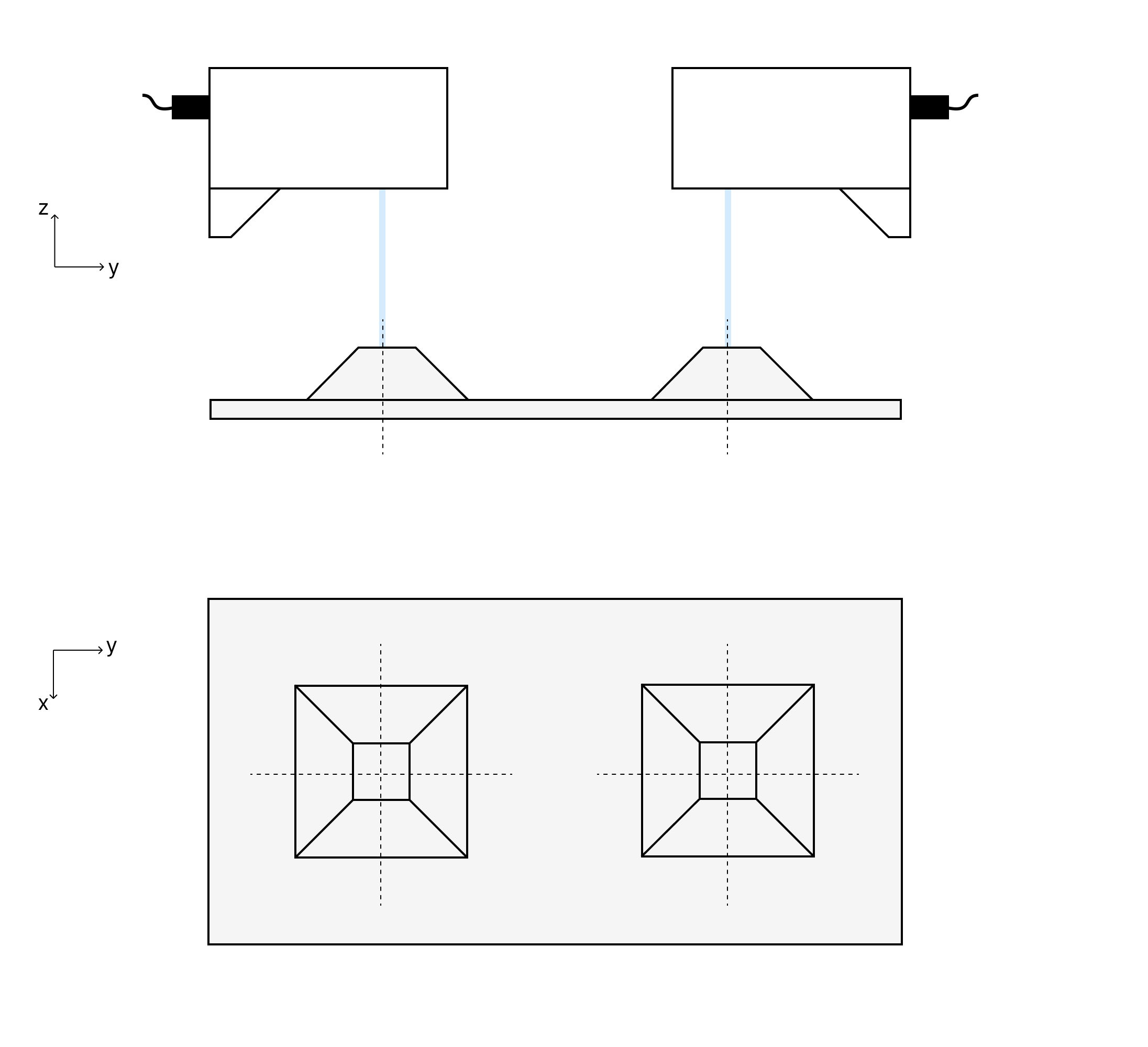

    wide reverse 1 no label

    スキャン開始・終了位置

    start end of scan 1

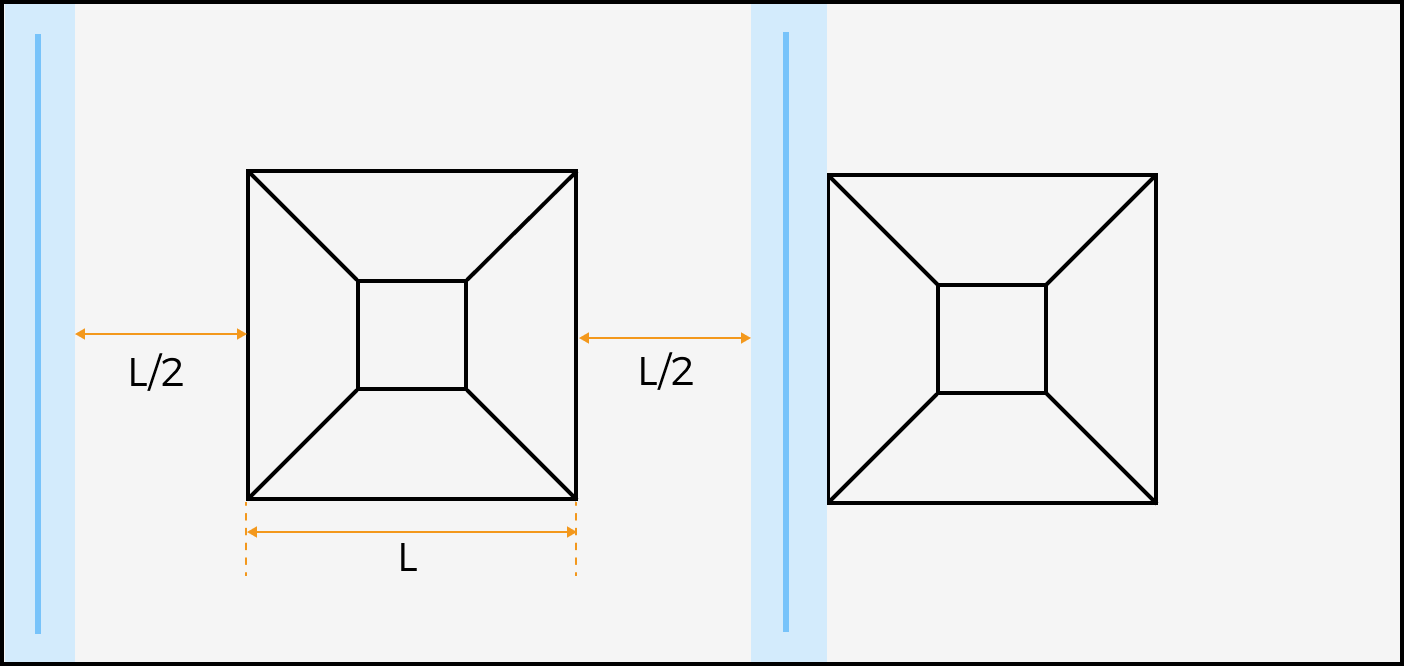

    start end of scan 2

    左側の測定器

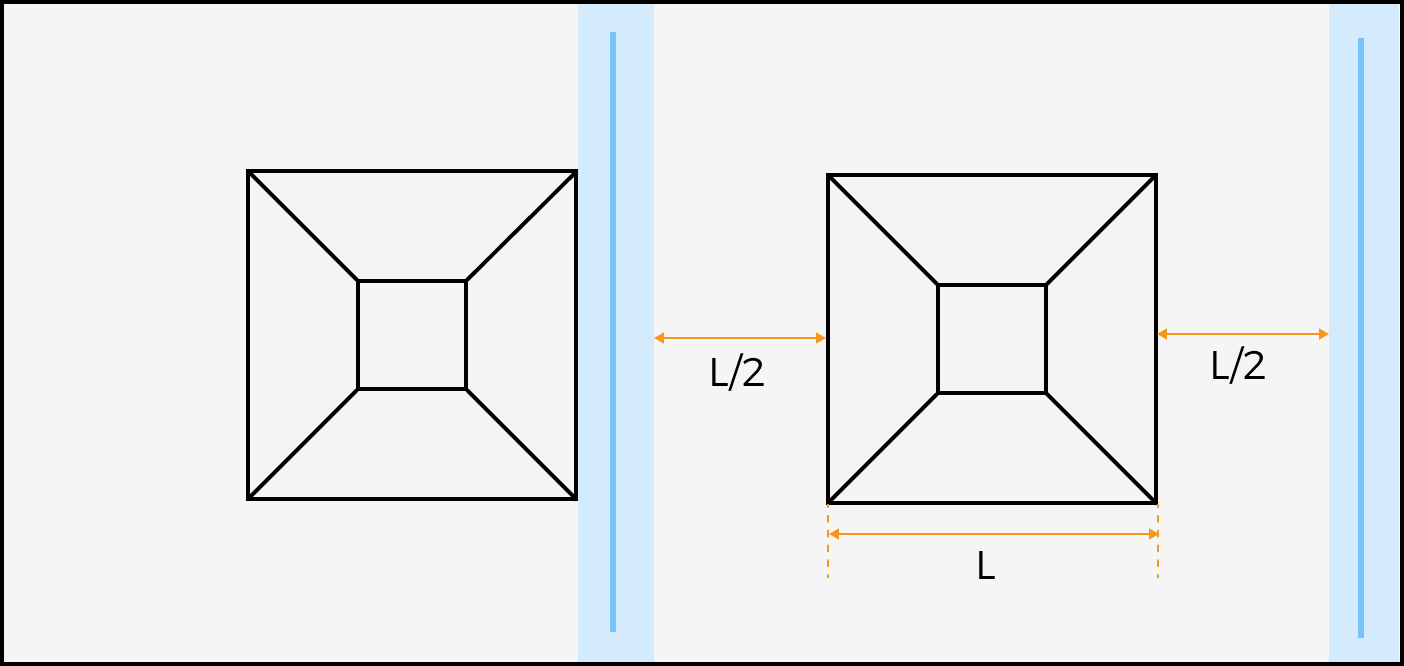

    start end of scan 3

    右側の測定器

  3. キャリブレーションブロックの表面と測定器レンズを清掃し、ほころや汚れによる干渉を低減します。

  4. キャリブレーションブロックの付近に撮影に干渉する反射性物体がないようにします。もしあれば、それを取り除くか、遮ってください。

パラメータ調整

パラメータ調整ガイドに従って測定器のパラメータを調整します。

キャリブレーション

以下の手順でキャリブレーションを行ってください。

  1. ウォームアップ:電源投入後、調整済みパラメータグループを適用して実際の現場条件で 1 時間以上データを連続的に収集します。

  2. 複数台のインラインプロファイル測定器のキャリブレーション

    • Mech-MSR を使用する時は、キャリブレーションのシーンを確認し、ガイドに従ってキャリブレーションを実行します。

      キャリブレーション時は、データ収集トリガーを参考してデータを収集してください。

    • Mech-Eye API を使用する時、MultipleProfilersCalibration を参照してください。

      • moveDirSign パラメータ値は測定器に対する対象物の移動方向に関わります。

        対象物移動方向

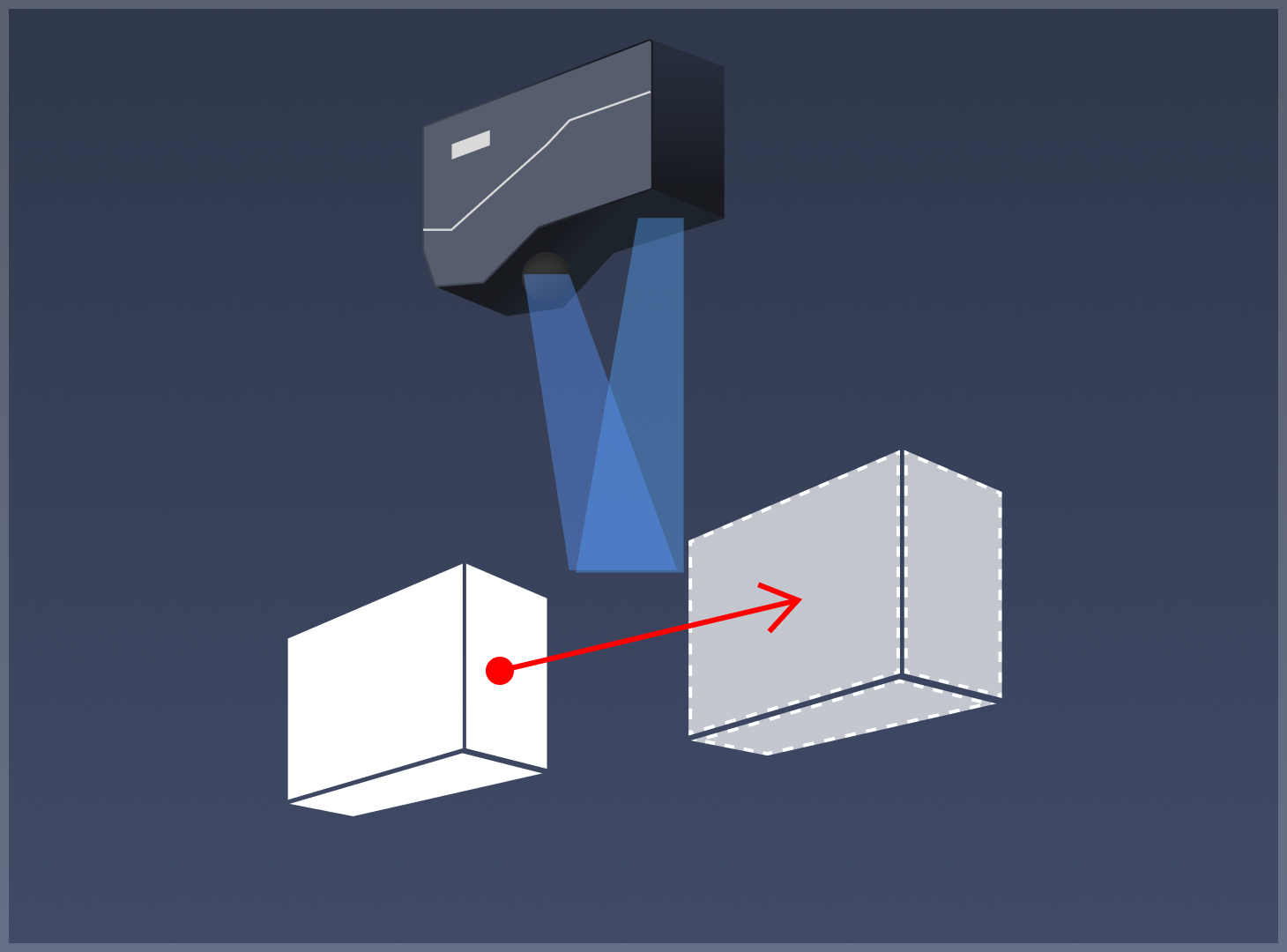

        sensor to emitter

        受光部からレーザー照射器へ

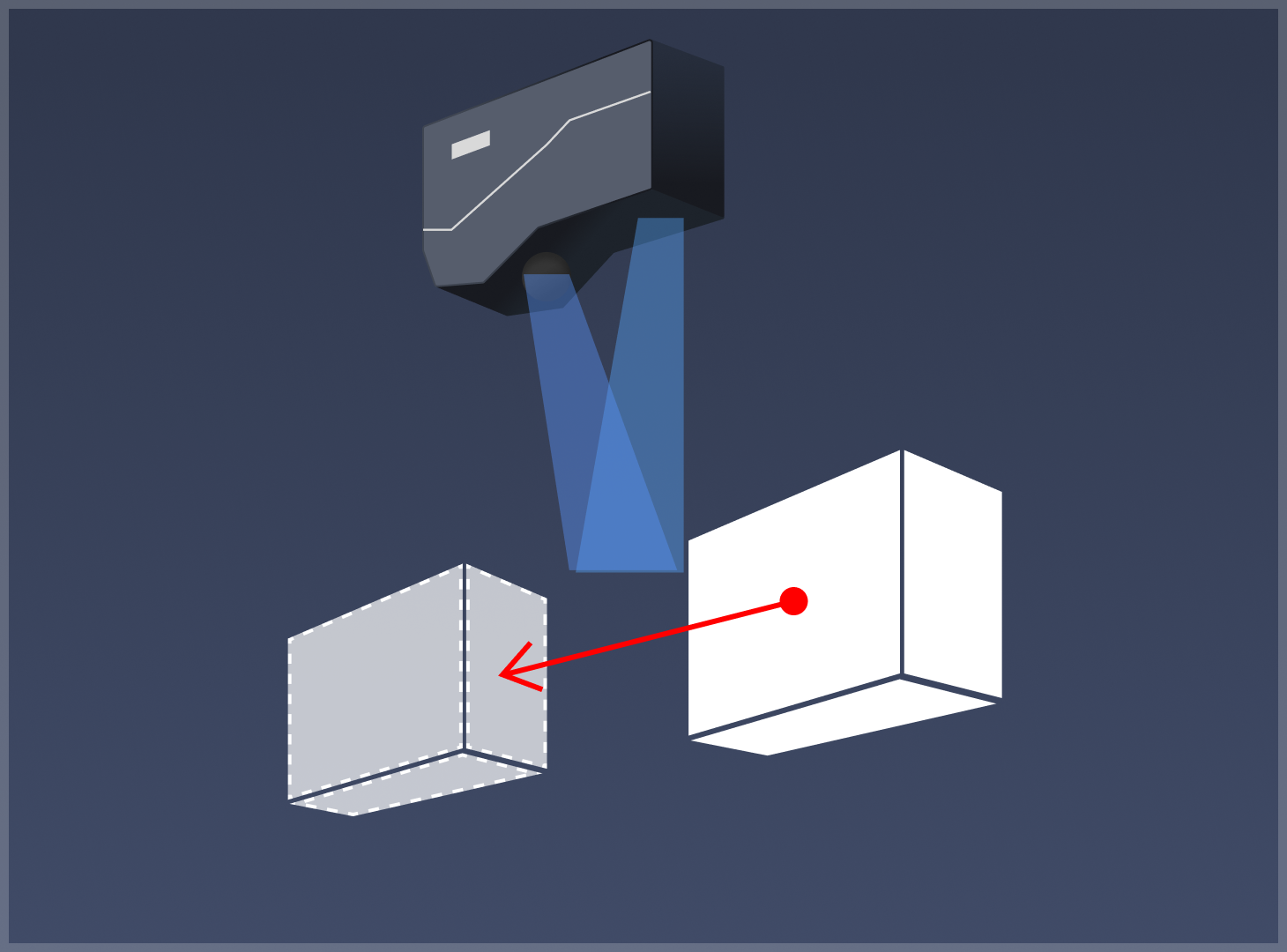

        emitter to sensor

        レーザー照射器から受光部へ

        moveDirSign パラメータ値

        True

        False
