DIN レール電源

DIN レール電源は配電ボックス内に設置して使用してください。

DIN レール電源または DIN レール電源を接続するレールを、確実に接地する必要があります。DIN レールに複数の電源を設置する場合は、電源間に一定のスペースを確保してください。

DIN レール電源のケーブルを接続する時にケーブルのラベルし従ってください。ワイヤーコアの色はロットごとに異なる場合があります。

ケーブルに接続を全部完了した後電源を接続してください。電源を入れた後、カメラのPWRインジケーターは緑色常時点灯します。アラートが表示されている場合は、Mech-Mind のテクニカルサポートにお問い合わせください。

DIN レール電源を使用する場合、カメラへの安定した電源供給を確保するためにカメラ一台につき一台のDIN レール電源を使用してください。

カメラケーブルの取り付けと配線方法をお読みください。

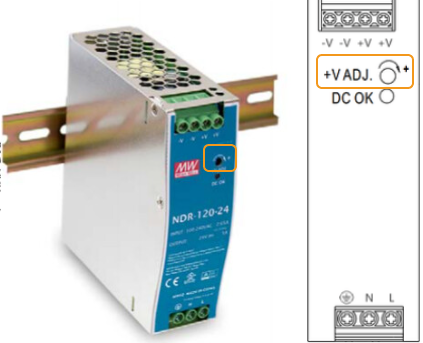

20m を超えた DC 電源ケーブルで DINレール電源と カメラ を接続する場合場合は、電圧降下を補償するため、DIN レール電源の出力を 24V から 26V に調整し、カメラ に十分な電圧が供給されるようにしてください。
