마스터 컨트롤 통신 설정(RobotWare 7)

현재 버전 (2.1.0)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 최신 버전의 소프트웨어를 사용하려면 Mech-Mind 다운로드 센터를 방문하여 다운로드하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

복제하기 전 준비

컨트롤러 및 시스템 버전 확인

  • 컨트롤러: OmniCore.

  • 시스템 버전: RobotWare > 7.3.

  • 시스템 옵션: 3114-1 Multitasking.

구체적인 작업은 다음과 같습니다.

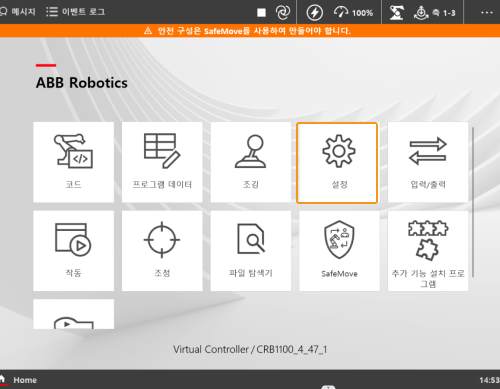

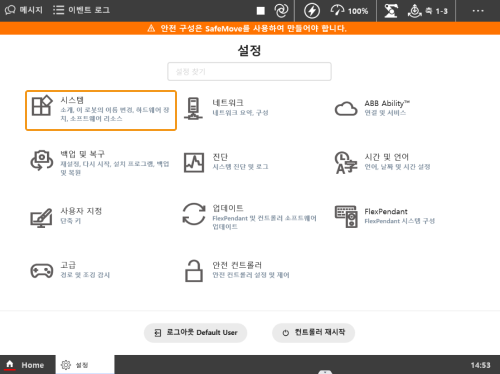

  1. 티치 펜던트의 Home 화면에서 설정  시스템을 클릭하십시오.

    robotware home
    robotware check1

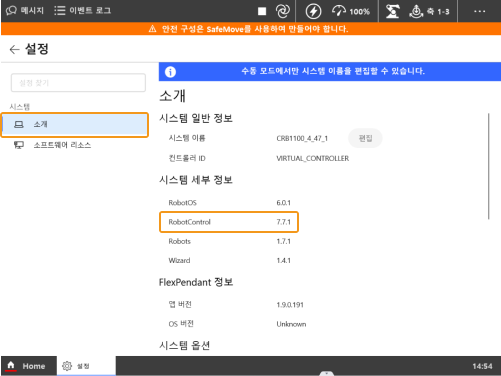

  2. 소개를 클릭하여 *시스템 세부 정보*에서 RobotWare 버전이 7.3 이상인지 확인하십시오.

    robotware check2

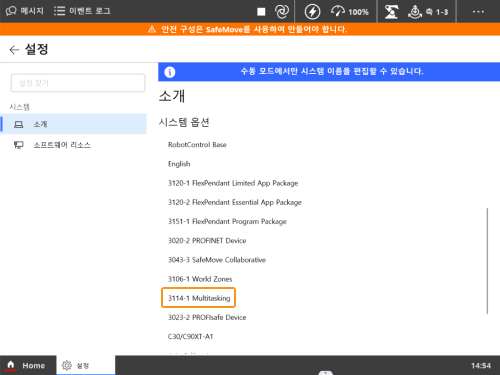

  3. *시스템 옵션*에서 3114-1 Multitasking이 설치되어 있는지 확인하십시오.

    robotware check3
    시스템 버전이 요구 사항을 충족하지 않으면 정상적으로 복제할 수 없습니다.

네트워크 연결 설정

하드웨어 연결

IPC의 네트워크 케이블의 다른 쪽 끝을 아래 그림과 같이 로봇 제어 캐비닛의 WAN 포트에 연결합니다.

robotware connection1

IP 주소 설정

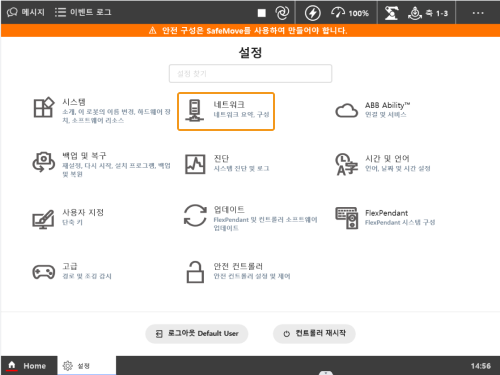

  1. 티치 펜던트의 Home 화면에서 설정  네트워크  공용 네트워크 버튼을 클릭하십시오.

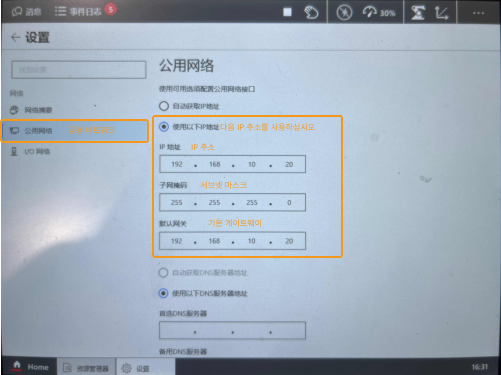

  2. 다음 IP 주소를 사용하십시오*를 선택하고 *IP 주소, 서브넷 마스크, *기본 게이트웨이*를 입력하십시오. 주의해야 할 것은 로봇 IP 주소가 IPC의 IP 주소와 동일한 네트워크 세그먼트에 있어야 합니다.

    robotware home
    robotware connection2
    robotware connection3
    네트워크 케이블은 반드시 WAN 포트에 연결되어야 합니다. IP를 설정할 때 WAN 포트와 LAN 포트의 로봇 IP 주소를 구별하는 것에 주의하십시오.

파일을 로봇에 복제하기

사전 준비

Mech-Vision과 Mech-Viz 소프트웨어의 설치 디렉터리에 있는 통신 구성 요소/Robot_Server/Robot_FullControl/abb/RobotWare 7 폴더 속에 아래와 같은 파일들을 USB에 복사하십시오.

폴더 설명

config_robware7

마스터 컨트롤에 필요한 신호, 자동 로딩 모듈 및 작업 유형을 정의하는 로봇 구성 파일입니다.

MM_robware7

로봇 프로그램 모듈

백업

오작동 후 로봇 시스템을 복원하기 위해 복제를 시작하기 전에 백업을 만드십시오.

  1. Home 화면에서 설정  백업 및 복구를 클릭하십시오.

    robotware home
    robotware backup1
  2. 백업 인터페이스에서 명칭과 경로를 수정한 후 백업 버튼을 클릭하십시오.

    robotware backup2
  3. 팝업 창에서 확인 버튼을 클릭하면 백업 작업이 완료됩니다.

    robotware backup3

재설정

재설정은 시스템 재설정*과 *RAPID 재설정 두 가지 경우가 있습니다.

  • *시스템 재설정*하면 출하 시 시스템 파라미터와 RAPID 프로그램이 복원되며, I/O 구성도 재설정됩니다. 통신 보드나 기타 통신 장치를 사용하는 경우, 시스템 재설정 후에 다시 구성해야 합니다.

  • *RAPID 재설정*하면 현재 RAPID 프로그램과 데이터가 삭제되지만 시스템 파라미터 설정은 유지됩니다.

RAPID 재설정

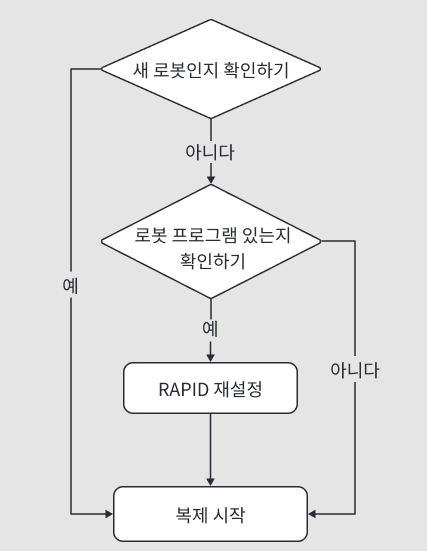

다음 로직 다이어그램에 따라 *RAPID 재설정*해야 할지 여부를 판단하십시오.

reset
  1. Home 화면에서 설정  백업 및 복구를 클릭하십시오.

    robotware home
    robotware backup1

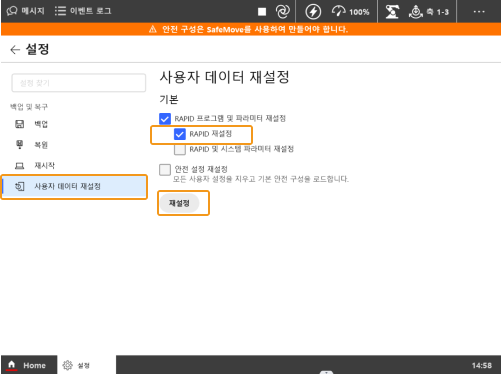

  2. 사용자 데이터 재설정*화면에서 *RAPID 재설정 버튼을 선택하고 재설정 버튼을 클릭하십시오.

    robotware reset1

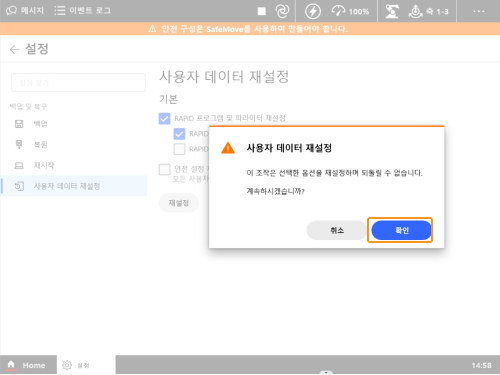

  3. 다음 팝업 창에서 확인 버튼을 클릭하십시오.

    robotware reset2

시스템 재설정(주의해서 사용)

  1. Home 화면에서 설정  백업 및 복구를 클릭하십시오.

    robotware home
    robotware backup1

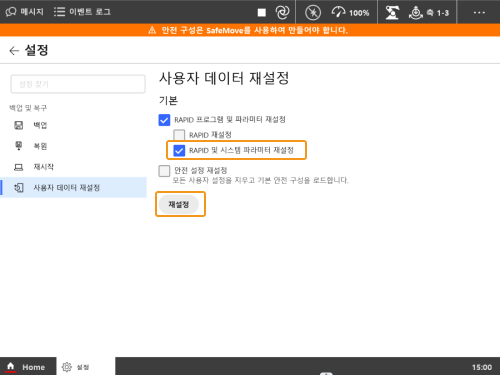

  2. 사용자 데이터 재설정 화면에서 RAPID 및 시스템 파라미터 재설정 버튼을 선택하고 재설정 버튼을 클릭하십시오.

    robotware reset3
  3. 다음 팝업 창에서 확인 버튼을 클릭하십시오.

    robotware reset2

복제 시작

시작하기 전에 로봇 시스템에 Wizard를 사용하여 생성된 프로그램이 없는지 확인하십시오. Wizard는 그래픽 모듈을 끌어서 놓아 애플리케이션을 빠르게 생성할 수 있는 그래픽 프로그래밍 방법입니다. 로봇 시스템에 Wizard 프로그램이 있는 경우 *RAPID 재설정*해야 합니다. 또한, 복제가 완료된 후에는 Wizard 프로그래밍을 사용하지 마십시오.

  1. RobotStudio를 엽니다. 네트워크 케이블이 로봇 제어 캐비닛의 WAN 포트에 연결되어 있으므로 아래 그림과 같이 컨트롤러를 추가하면 컨트롤러 관리 포트에 자동으로 연결됩니다.

    load program1

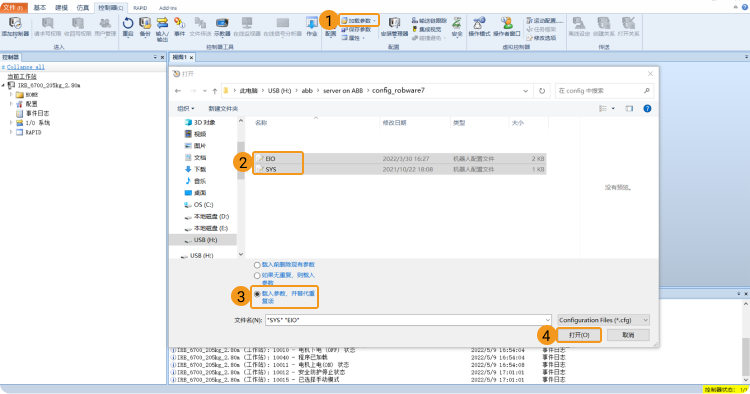

  2. 아래 그림의 프로세스에 따라 config_robware7 폴더 아래에 두 개의 구성 파일을 도입하십시오.

    작업 현장에서 DSQC 1030 보드를 사용하는 경우 DSQC1030.cfg, SYS.cfg를 선택하십시오.

    load program2
  3. 팝업 창에서 각각 확인 버튼을 클릭하십시오.

    load program3
  4. 아래 그림과 같이 MM_robware7 폴더 전체를 로봇 시스템의 HOME 데렉터리에 복사하십시오.

    load program4
  5. 다름 그림에 따라 RapidSockets 네트워크 서비스를 시작하십시오.

    load program5
  6. safe_area.mod 프로그램에서 안전 영역의 범위는 현장 로봇의 작업 영역(단위: mm)에 따라 수정할 수 있습니다.

  7. 재설정 버튼을 클릭하여 복제 작업이 완료됩니다.

    load program6

마스터 컨트롤 통신 테스트

시작하기 전에 다음 주의사항을 확인하시기 바랍니다.

  • 이름이 같은 Main 프로그램이 로봇 시스템에 존재하지 않는지 확인하십시오. 이름이 같은 Main 프로그램이 있으면 다른 이름으로 변경해 주시고, 같은 이름의 프로그램이 나타나지 않도록 해주십시오.

  • StopMove 명령에는 Quick 속성이 없습니다.

포인터 재설정

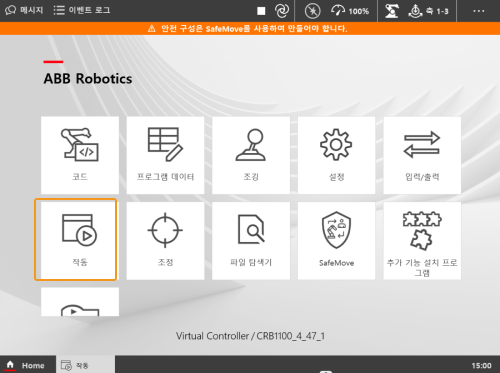

  1. Home 화면에서 작동 버튼을 클릭하십시오.

    robotware run

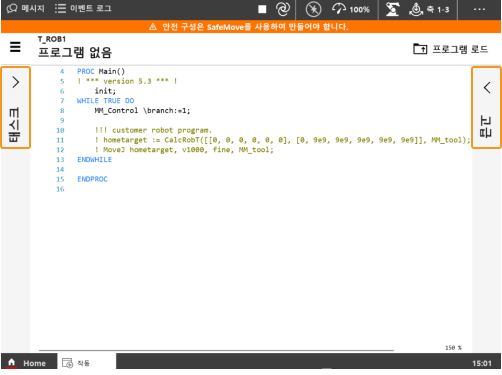

  2. 왼쪽의 태스크를 클릭하면 작업 리스트가 표시되고 오른쪽의 고급 버튼을 클릭하면 고급 옵션이 나타납니다.

    robotware run1

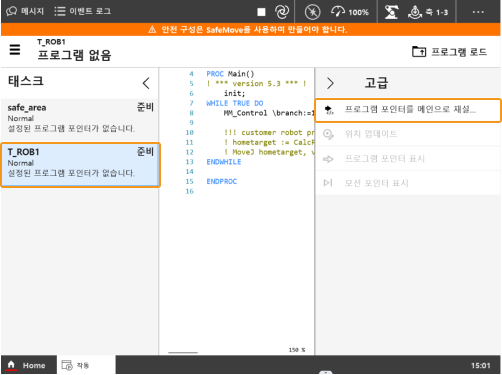

  3. 작업 리스트에서 T_ROB1을 선택한 상태에서 프로그램 포인터를 메인으로 재설정하기를 클릭하십시오.

    robotware run2

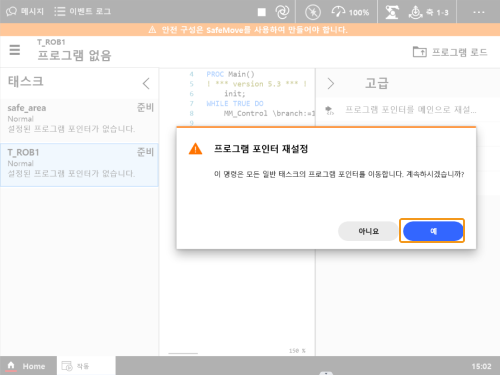

  4. 다음 팝업 창에서 버튼을 클릭하십시오.

    robotware run3

프로그램 실행

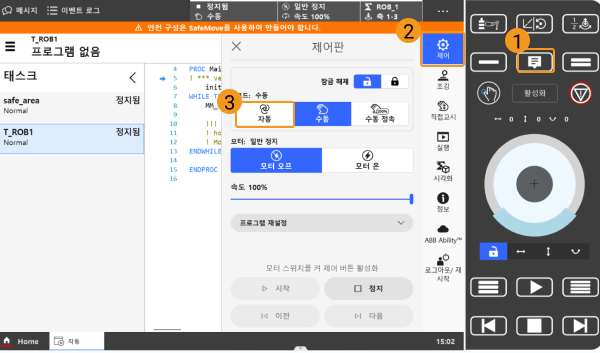

  1. icon controlpanel 버튼을 클릭하여 *제어판*을 열어 제어  자동을 순서대로 클릭하십시오.

    robotware run4

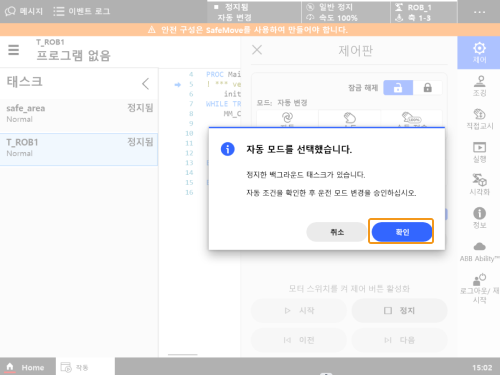

  2. 팝업 창에서 확인 버튼을 클릭하십시오.

    robotware run5
  3. 모터 온  시작 버튼을 순서대로 클릭하여 프로그램을 실행합니다.

    robotware run6

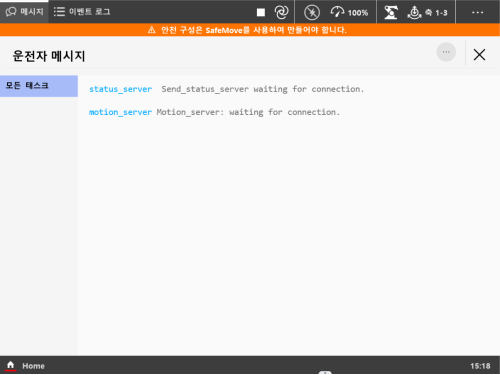

  4. 화면 왼쪽 상단에 있는 메시지를 클릭하면 메시지 패널을 볼 수 있습니다. 아래 그림과 같은 로그가 표시되면 로봇 프로그램의 복제 작업이 완료되었음을 의미합니다.

    robotware run7

Unresolved include directive in modules/full-control/pages/abb-robotware7.adoc - include::test-robot-connection.adoc[]

문제 해결

복제가 완료된 후에도 정상적으로 연결될 수 없는 경우 다음 사항을 확인해 주시기 바랍니다.

  • IPC:

    • 방화벽이 꺼져 있는지 확인하십시오.

    • CMD 명령 프롬프트를 통해 로봇 IP를 핑(ping)할 수 있는지 확인하십시오.

    • 다른 바이러스 백신 소프트웨어의 영향이 없는지 확인하십시오.

    • 서로 다른 IP 네트워크 세그먼트에 있는 IPC의 두 네트워크 포트 간에 충돌이 없는지 확인하십시오.

    • 만약 IPC가 라우터를 통해 연결되어 있으면, 다른 네트워크 케이블로부터의 간섭이 없는지 확인해야 합니다.

  • 로봇:

    • 네트워크 케이블이 컨트롤러의 WAN 포트에 올바르게 연결되어 있는지 확인하십시오.

    • 로봇의 IP 설정이 올바른지, 다른 네트워크 포트가 아닌 WAN 포트 IP가 수정되었는지 확인하십시오.

    • 로봇이 "프로그램 실행" 작업을 수행했는지 확인하십시오.
