カメラ電源・I/Oケーブル（M12-A オスコネクタ）
物理仕様
基本 |
型番 |
CBL-PWR-M12A12-XX-5M
|
CBL-PWR-M12A12-OPEN-5M
|
|---|---|---|---|
カテゴリー |
電源 I/Oケーブル |
||
色 |
黒 |
||
A端コネクタ |
M12-A オスコネクタ |
||
B端コネクタ |
DC5.5メスジャック
|
RJ45
|
|
構造 |
ケーブル構造 |
24AWG*3P+24AWG*8C+F |
|
ケーブル外径 |
6.5mm |
||
アウタージャケット |
PVC |
||
耐久性 |
抜き差しサイクル≥750回 |
||
最小曲げ半径 |
65mm |
||
適応シーン |
可動部 |
||
ベア耐久試験 |
1000万回 |
||
梱包形態 |
個別包装袋 |
||
ハードウェア |
定格電圧 |
30V DC |
|
使用温度範囲 |
-20~80℃ |
||
安全規格 |
RoHS2.0指令準拠 |
||
適応カメラ機種 |
AIC-Lite-016M-07M-W AIC-Lite-016M-16M-W |
||
寸法
単位：ｍｍ
|

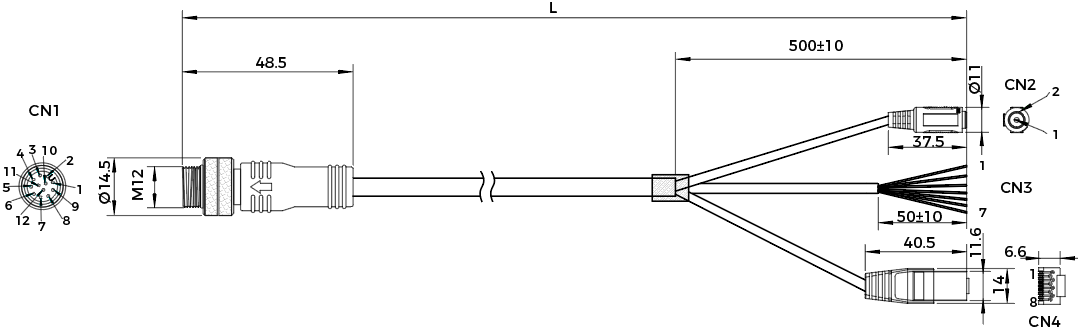

CBL-PWR-M12A12-XX |
|
CBL-PWR-M12A12-OPEN |
| 型番 | L | 公差 |
|---|---|---|
CBL-PWR-M12A12-XX-5M |
5m |
±50mm |
CBL-PWR-M12A12-XX-15M |
15m |
±150mm |
CBL-PWR-M12A12-OPEN-5M |
5m |
±50mm |
CBL-PWR-M12A12-OPEN-15M |
15m |
±150mm |
コネクタ
| CBL-PWR-M12A12-XX-5M / CBL-PWR-M12A12-XX-15M | |||||
|---|---|---|---|---|---|
CN1 |
色 |
CN2 |
CN3 |
CN4 |
機能 |
1 |
赤 |
1 |
- |
- |
VCC_EXTPWR |
2 |
黒 |
- |
7 |
- |
PGND |
4 |
紫＆白 |
- |
1 |
- |
OPT_GND |
5 |
黄 |
- |
2 |
- |
OPT_IN0 |
3 |
茶 |
- |
3 |
- |
OPT_OUT0 |
6 |
青 |
- |
4 |
- |
DIRECT_IO |
11 |
紫 |
- |
5 |
- |
RS232_RXD |
12 |
灰 |
- |
6 |
- |
RS232_TXD |
7 |
緑 |
- |
- |
6 |
MD1_P |
8 |
緑＆白 |
- |
- |
3 |
MD1_N |
9 |
橙 |
- |
- |
2 |
MD0_P |
10 |
橙＆白 |
- |
- |
1 |
MD0_N |
| CBL-PWR-M12A12-OPEN-5M / CBL-PWR-M12A12-OPEN-15M | ||||
|---|---|---|---|---|
CN1 |
色 |
CN2 |
CN3 |
機能 |
1 |
赤 |
8 |
- |
VCC_EXTPWR |
2 |
黒 |
7 |
- |
PGND |
4 |
紫＆白 |
1 |
- |
OPT_GND |
5 |
黄 |
2 |
- |
OPT_IN0 |
3 |
茶 |
3 |
- |
OPT_OUT0 |
6 |
青 |
4 |
- |
DIRECT_IO |
11 |
紫 |
5 |
- |
RS232_RXD |
12 |
灰 |
6 |
- |
RS232_TXD |
7 |
緑 |
- |
6 |
MD1_P |
8 |
緑＆白 |
- |
3 |
MD1_N |
9 |
橙 |
- |
2 |
MD0_P |
10 |
橙＆白 |
- |
1 |
MD0_N |
