AIC-Lite-050M-16A-W
技術仕様
型番 |
AIC-Lite-050M-16A-W |
|
|---|---|---|
基本 |
解像度 |
2368 × 1792 |
イメージセンサーサイズ |
2/3" |
|
最大フレームレート |
16fps |
|
シャッター方式 |
グローバル |
|
センサータイプ |
CMOS |
|
画像の色 |
モノクロ |
|
レンズマウント |
M12 |
|
レンズ焦点距離 |
16mm |
|
フォーカス方式 |
電動 |
|
照明 |
白（非偏光） |
|
動作距離 WD |
100~1500mm |
|
視野範囲 |
51.75 × 43.13mm~776.25 × 646.88mm |
|
トリガー方式 |
ソフトウェアトリガー、外部トリガー、フリーランなど |
|
関連ソフトウェア |
Mech-Vision |
|
認証 |
FCC、ISED、KC、CE、UKCA |
|
光学照準器 |
赤色十字 |
|
インターフェース |
ケーブル |
12ピン M12電源I/Oケーブル、8ピン M12 イーサネットケーブル |
ネットワークインターフェース |
ギガビットイーサネット |
|
GPIO |
絶縁入力 2 点、絶縁出力 3 点 |
|
通信方式 |
イーサネット |
|
ステータスLED |
電源、ネットワーク、撮影 |
|
電源 |
電源仕様 |
24V DC |
最大消費電力 |
＜18W |
|
構造 |

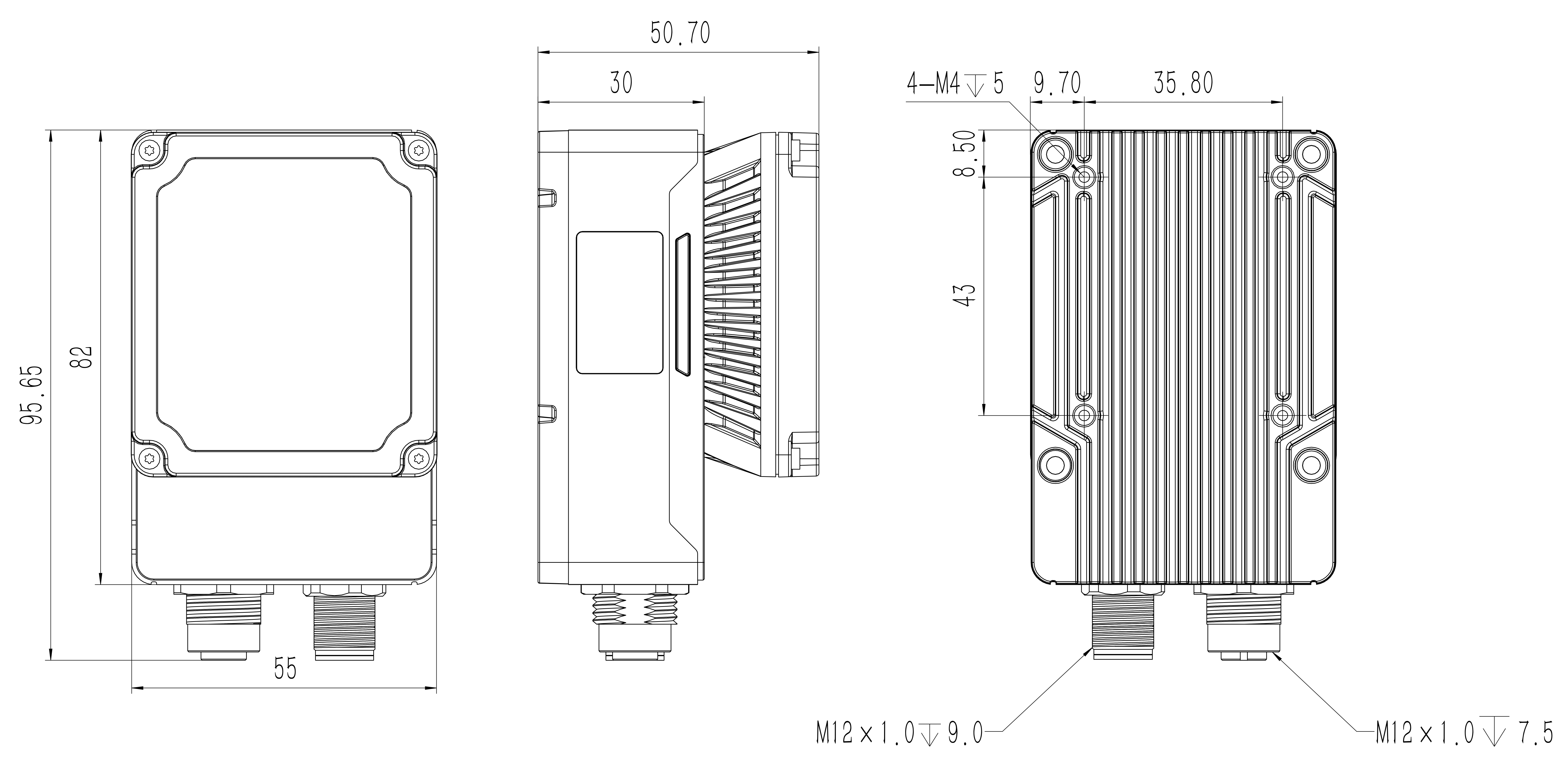

寸法 |
82 × 55 × 50.7mm（コネクタ突起部を除く） |
重量 |
＜350g |
|
保護等級 |
IP65 |
|
ケース材質 |
アルミニウム合金（フロントカバーを除く） |
|
温度環境 |
動作周囲温度 |
-20~50℃ |
動作周囲湿度 |
20％～95％RH（結露なきこと） |
|
保管周囲温度 |
-30~70℃ |
|
保管周囲湿度 |
20％～95％RH（結露なきこと） |
|
コネクタ
|
12ピンアサイン |
| ピン番号 | 信号 | 説明 | 配線ケーブルの色 |
|---|---|---|---|
1 |
OPT_OUT2 |
フォトカプラ絶縁出力2 |
茶＆白 |
2 |
RS232_TXD |
シリアル送信 |
灰 |
3 |
RS232_RXD |
シリアル受信 |
紫 |
4 |
SIGNAL_GND |
RS232シリアルGND |
黒＆白（チューブ付き） |
5 |
OPT_IN1 |
フォトカプラ絶縁入力1 |
黄 |
6 |
OPT_IN_GND |
フォトカプラ絶縁入力GND |
紫＆白 |
7 |
POWER |
カメラ電源 |
赤 |
8 |
POWER_GND |
カメラ電源GND |
黒 |
9 |
OPT_OUT_GND |
フォトカプラ絶縁出力GND |
緑 |
10 |
OPT_IN0 |
フォトカプラ絶縁入力0 |
橙 |
11 |
OPT_OUT0 |
フォトカプラ絶縁出力0 |
青 |
12 |
OPT_OUT1 |
フォトカプラ絶縁出力1 |
茶 |
- |
- |
シールドGND |
白（チューブ付き） |
