カメラ電源・I/Oケーブル（M12-A メスコネクタ）
物理仕様
基本 |
型番 |
CBL-PWR-M12A12F-DC-5M
|
CBL-PWR-M12A12F-OPEN-5M
|
|---|---|---|---|
カテゴリー |
電源 I/Oケーブル |
||
色 |
黒 |
||
A端コネクタ |
M12-A メスコネクタ |
||
B端コネクタ |
DC5.5メスジャック
|
13芯オープンエンド |
|
構造 |
ケーブル構造 |
(24AWG*3C+S OD:3.5 PVC)(24AWG*2C OD:2.5 PVC)(26AWG*8C OD:3.5 PVC)+F(opt) |
|
ケーブル外径 |
8.5mm |
||
アウタージャケット |
PVC |
||
耐久性 |
抜き差しサイクル≥750回 |
||
最小曲げ半径 |
85mm |
||
適応シーン |
可動部 |
||
ベア耐久試験 |
1000万回 |
||
梱包形態 |
個別包装袋 |
||
ハードウェア |
定格電圧 |
30V DC |
|
使用温度範囲 |
-20~80℃ |
||
安全規格 |
RoHS2.0指令準拠 |
||
適応カメラ機種 |
AIC-Lite-050M-08A-W AIC-Lite-050M-16A-W AIC-Lite-050C-08A-W |
||
寸法
単位：ｍｍ
|

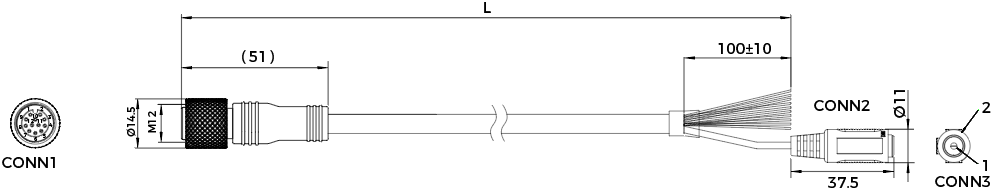

CBL-PWR-M12A12F-DC |
|
CBL-PWR-M12A12F-OPEN |
| 型番 | L | 公差 |
|---|---|---|
CBL-PWR-M12A12F-DC-5M |
5m |
±50mm |
CBL-PWR-M12A12F-DC-15M |
15m |
±150mm |
CBL-PWR-M12A12F-OPEN-5M |
5m |
±50mm |
CBL-PWR-M12A12F-OPEN-15M |
15m |
±150mm |
コネクタ
| CBL-PWR-M12A12F-DC-5M / CBL-PWR-M12A12F-DC-15M | ||||
|---|---|---|---|---|
CONN1 |
色 |
CONN2 |
CONN3 |
機能 |
1 |
茶＆白 |
1 |
- |
フォトカプラ出力2 |
2 |
灰 |
2 |
- |
シリアル送信 |
3 |
紫 |
3 |
- |
シリアル受信 |
4 |
黒＆白 |
4 |
- |
シリアルGND |
5 |
黄 |
5 |
- |
フォトカプラ入力1 |
6 |
紫&白 |
6 |
- |
フォトカプラ入力GND |
7 |
赤 |
- |
1 |
電源 |
8 |
黒 |
- |
2 |
電源GND |
9 |
緑 |
7 |
- |
フォトカプラ出力GND |
10 |
橙 |
8 |
- |
フォトカプラ入力0 |
11 |
青 |
9 |
- |
フォトカプラ出力0 |
12 |
茶 |
10 |
- |
フォトカプラ出力1 |
被覆 |
巻き付き（白チューブ） |
- |
- |
シールドGND |
| CBL-PWR-M12A12F-OPEN-5M / CBL-PWR-M12A12F-OPEN-15M | |||
|---|---|---|---|
CONN1 |
色 |
芯線 |
CONN2 |
1 |
茶＆白 |
24AWG |
1 |
2 |
灰 |
24AWG*1P |
2 |
3 |
紫 |
24AWG*1P |
3 |
4 |
巻き付き（白＆黒チューブ） |
巻き付き |
4 |
5 |
黄 |
24AWG |
5 |
6 |
紫&白 |
24AWG |
6 |
7 |
赤 |
24AWG |
7 |
8 |
黒 |
24AWG |
8 |
9 |
緑 |
24AWG |
9 |
10 |
橙 |
24AWG |
10 |
11 |
青 |
24AWG |
11 |
12 |
茶 |
24AWG |
12 |
メタルシェル |
編み込み（白チューブ） |
24AWG |
13 |
