3D 카메라 보호 쉘

현재 버전 (2.5.0)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 최신 버전의 소프트웨어를 사용하려면 Mech-Mind 다운로드 센터를 방문하여 다운로드하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

패키지 리스트

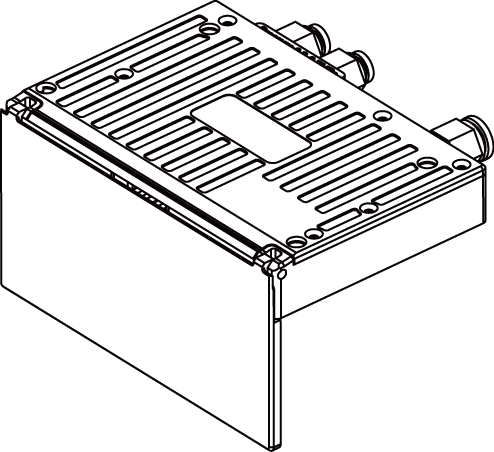

보호 쉘(3D-PS-N04-A)

압력 제어 밸브(valve)

M3 × 8 소켓 헤드 캡 나사, 4개

protective shell
pressure control valve
screw m3 8
사용 전에 포장 상태, 보호 쉘 손상 여부, 구성품 누락 여부를 반드시 확인하세요. 제품에 손상이나 누락이 있는 경우 Mech-Mind로 문의해 주세요.

설치

설치하기 전에 육각 렌치를 준비하세요.

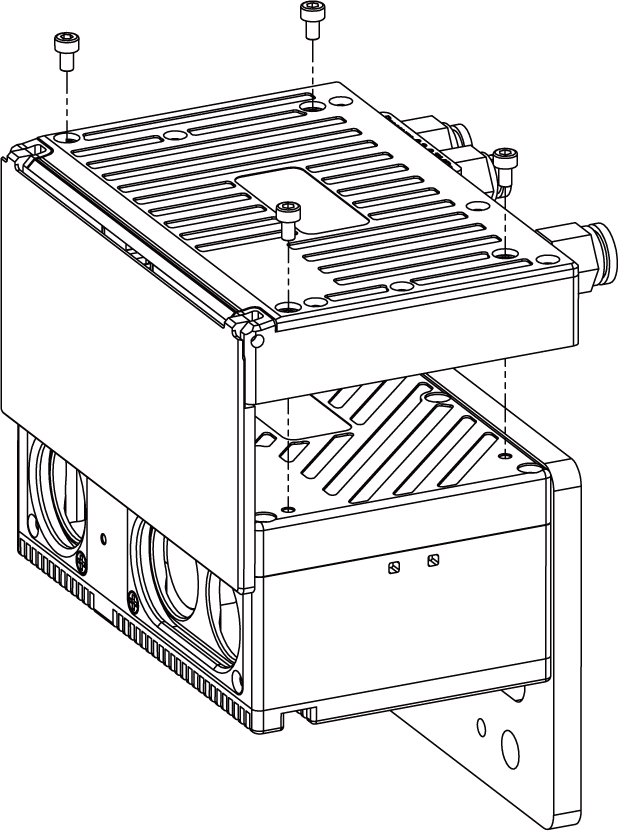

아래 그림과 같이 카메라 보호 셸의 구멍에 나사 4개를 끼운 뒤, 육각 렌치를 사용해 나사를 조여 줍니다. 권장 조임 토크는 0.5~0.7 N·m입니다.

shell mounting
보호 쉘과 3D 카메라 렌즈 보호 필름(3D-LP-N04-A)는 함께 장착할 수 있습니다.

공압 연결

pneumatic connections
공압관과 솔레노이드 밸브를 미리 준비해 주세요.

치수(카메라 포함)

보호 쉘 close

dimension shell closed

보호 쉘 open

dimension shell opened

기본 사양

모델

3D-PS-N04-A

Air Cooling 공압 커넥터

지름

8mm

압력

0.3~0.7MPa

Open 및 Close 공압 커넥터 직경

4mm

압력 제어 밸브(valve)

공압 커넥터 직경

6mm

압력

0.2~0.3MPa

적용 가능한 카메라 모델

NANO ULTRA-GL
