로봇 모델 선택

현재 버전 (2.1.2)에 대한 매뉴얼을 보고 계십니다. 다른 버전에 액세스하려면 페이지 오른쪽 상단 모서리에 있는 '버전 전환' 버튼을 클릭하세요.

■ 최신 버전의 소프트웨어를 사용하려면 Mech-Mind 다운로드 센터를 방문하여 다운로드하세요.

■ 현재 사용하고 있는 제품의 버전이 확실하지 않은 경우에는 언제든지 당사 기술 지원팀에 문의하시기 바랍니다.

이 부분에서는 로봇의 모델 선택 방법을 소개합니다.

로봇 페이로드 점검

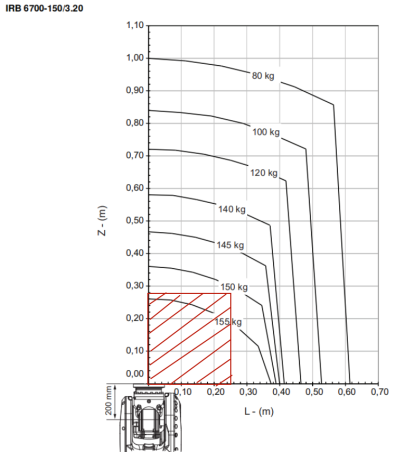

로봇의 페이로드를 점검할 때 그리퍼 무게, 피킹당한 물체 무게, 파이프라인 무게 등 요소를 종합적으로 고려하는 동시에 로봇 J6 축 플랜지의 중심과 토크 사이의 관계가 로봇 페이로드 특성 곡선에 부합하도록 해야 합니다.

Mech-Viz, CAD, robcad, RobotStudio 등과 같이 로봇의 접근성을 확인하는 방법에는 여러 가지가 있습니다.

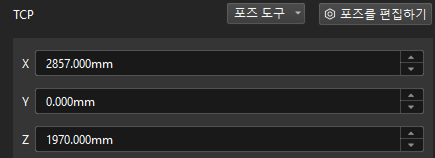

다음 그림과 같이 Mech-Viz에서 로봇의 접근성을 확인할 수 있습니다.

선택한 로봇 모델은 비전 시스템과 정상적으로 통신할 수 있어야 합니다.

표준 인터페이스 통신 방식을 사용하는 경우 선택한 로봇 브랜드 및 모델이 비전 시스템과의 표준 인터페이스 통신을 지원하는지, 로봇 컨트롤러가 소프트웨어 및 하드웨어 요구 사항을 충족하는지 확인해야 합니다. 자세한 내용은 표준 인터페이스 통신을 참조하십시오.
마스터 컨트롤 통신 방법을 사용하는 경우 선택한 로봇 브랜드 및 모델이 비전 시스템과의 마스터 컨트롤 통신을 지원하는지, 로봇 컨트롤러가 소프트웨어 및 하드웨어 요구 사항을 충족하는지 확인해야 합니다. 자세한 내용은 마스터 통신을 참조하십시오.

모델을 선택 시 로봇 자유도를 확인하여 로봇이 피킹 작업에 필요한 운동 능력을 충족할 수 있도록 해야 합니다.

대부분의 로봇은 4~7자유도로 구성되어 있으며, 6자유도 로봇이 가장 널리 사용됩니다. 자유도가 증가할수록 복잡한 시나리오에서 로봇의 도달 범위와 유연성이 향상됩니다.

로봇의 자유도를 선택할 때에는 다음과 같은 요소를 중점적으로 고려할 수 있습니다:

위 요소들을 종합적으로 고려하고 필요한 자유도를 평가하여 로봇이 피킹 작업을 원활하게 수행할 수 있도록 하는 것이 권장됩니다.
