Mech-Mind IPC ADV 사용자 매뉴얼

서문

본 사용자 매뉴얼은 Mech-Mind IPC ADV 시리즈 IPC에 적용됩니다.

ipc adv

Mech-Mind IPC ADV 시리즈는 다음 모델을 지원합니다.

  • IPCW-i5-16G-512G-1660S-KR

1. 안전 주의 사항

  • 안전한 사용을 위해 사용자 매뉴얼을 읽고 올바르게 사용 방법을 이해한 후에 제품을 사용하십시오. 이 매뉴얼의 사용 및 유지보수 설명을 따르지 않으면 IPC 손상, 신체적 상해 또는 제삼자에게 손해를 끼칠 수 있습니다.

  • 이 매뉴얼의 경고 및 주의사항을 따르시면 위험을 효과적으로 줄일 수 있지만, 모든 위험을 완전히 제거할 수는 없습니다.

  • 이 사용자 설명서의 내용은 검토되었고, 각 단계는 작성 과정에서 신중하게 확인되었습니다. 질문이나 오류를 발견하시면 언제든지 Mech-Mind Robotics로 연락해 주시기 바랍니다.

  • 이 제품은 자격을 갖춘 전문가만 설치, 연결, 사용 및 유지보수를 해야 합니다. 제품의 안전한 운영을 위해 올바르게 운송, 보관, 설치, 연결, 사용 및 유지보수를 수행해야 합니다.

일반 안전 주의 사항

아래에 설명된 안전 주의 사항을 따르세요.

  • 이 제품이 사용되는 장소의 일반 안전 주의 사항을 반드시 준수해 주시기 바랍니다.

  • 이 제품을 이동, 설치, 유지보수 시 전원 공급과 전원 케이블이 분리되어 있는지 확인하십시오.

  • 정격 전압 범위를 초과한 전압을 사용하면 화재나 감전 사고가 발생할 수 있습니다.

  • 제품에 먼지, 물 또는 기타 액체가 내부로 유입되면 즉시 전원 공급을 차단하고 전원 케이블을 뽑은 후, Mech-Mind Robotics에 연락하십시오.

  • 이 제품을 단단한 표면에 떨어뜨리지 마십시오.

  • 정격 온도 범위를 초과하는 환경에서는 본 제품을 사용하지 마십시오.

2. 기술 사양

제품 Mech-Mind IPC ADV

모델

  • IPCW-i5-16G-512G-1660S-KR

구성

CPU

Intel Core i5-12400 2.5 GHz

메모리

16 GB DDR4

GPU 카드

GeForce® GTX 1660S

스토리지

512 GB SSD

운영체제

Windows 10 IoT Enterprise LTSC

무선 네트워크

없음

스위치

1 x 전원 스위치
1 x 리셋 스위치

외부 인터페이스

네트워크 포트

1 x 1 GbE
1 x 2.5 GbE

USB 포트

2 x USB 3.2 GEN1
2 x USB 3.2 GEN2
6 x USB 2.0

직렬 포트

2 x RS232/422/485

디지털 IO

없음

디스플레이 인터페이스

HDMI/DP

기계 특성

치수

484 mm x 435.5 mm x 176 mm

무게(순중)

약 13kg

전기 특성

전원

AC 입력: 100–240 V AC, 5–10 A, 50–60 Hz

정격 출력

500 W

환경

운영 환경

운영 온도: -10°C에서 40°C까지, 습도: 5%에서 95%까지, 응축 없음
운영 온도: 40°C에서 55°C까지, 습도: 0%에서 50%까지, 응축 없음

보존 환경

보존 온도: -20°C에서 60°C까지, 습도: 5%에서 95%까지, 응축 없음

안전 및 인증

인증

CE/FCC/VCCI/KC/NRTL

보증 서비스

보증 기간

1년

인증에 대한 자세한 내용은 Mech-Mind Robotics 기술 서포트팀에게 문의하세요.

3. 제품 설명

3.1. 개요

본 제품은 12세대 Intel Core 프로세서를 탑재하고 있습니다. 이 제품은 16GB DDR4 3200MHz 메모리, 512GB SSD 스토리지, GeForce® GTX 1660S GPU 카드를 번들로 제공하며, -10°C에서 55°C까지 운영을 지원합니다.

3.2. 제품 외관

3.2.1. 정면도

아래 그림은 본 제품의 전면 패널과 인터페이스를 보여줍니다.

ipc adv front view
No. 설명 No. 설명

1

파워 LED

2

하드 드라이브 LED^*^

3

2 x USB 포트

4

리셋 버튼(스위치)

5

전원 스위치
IPC가 전원이 켜지면 하드 드라이브 LED가 깜박이며, 이는 하드 드라이브가 읽기/쓰기 작업을 수행 중임을 나타냅니다.

3.2.2. 후면도

아래 그림은 본 제품의 후면 패널과 인터페이스를 보여줍니다.

ipc adv rear view
No. 설명 No. 설명

1

전원 커넥터

2

2 x RS232/422/485

3

1 x DP 포트1

4

1 x HDMI 포트1

5

1 x 1 GbE (왼쪽), 1 x 2.5 GbE (오른쪽)

6

2 x USB 3.2 GEN1

7

2 x USB 3.2 GEN2

8

6 x USB 2.0

9

1 x HDMI 포트, 3 x DP 포트2

  1. 개별 그래픽 카드를 IPC에 삽입하면, 머더보드의 통합 그래픽이 비활성화됩니다. 따라서 3번, 4번에 해당하는 HDMI, DP 포트는 사용할 수 없게 됩니다.

  2. IPC에 모니터를 연결할 때는 9번에 해당하는 HDMI 또는 DP 포트를 사용하시기 바랍니다. 이 포트들은 개별 그래픽 카드에 의해 제공되며, 더 높은 해상도와 화면 재생률을 지원합니다.

3.3. 치수 및 설치 홀

ipc adv dimensions

단위: mm

4. 설치

4.1. 패키지 구성품

아래 체크리스트에 나열된 구성품 중 일부가 누락된 경우 설치를 진행하지 말고 Mech-Mind Robotics 기술 서포트팀에게 문의하세요.

이 제품은 다음 구성품과 함께 제공됩니다.

No. 물품 수량 예시 이미지

1

Mech-Mind IPC ADV

1

ipc adv

2

핸들

2

ipc adv handler

3

전원 케이블

1

ipc adv power cord
지역마다 판매되는 전원 코드가 다르다는 점에 유의하세요.

4

핸들 마운팅 나사

8

ipc adv handler screws

5

레일 마운팅 나사

8

ipc adv rail screws

4.2. 설치 주의 사항

이 제품을 설치하기 전에 다음 설치 주의 사항을 확인해 주시기 바랍니다.

  • 사용자 매뉴얼 읽기: 이 제품의 사용자 매뉴얼에는 설치 및 구성 옵션에 대한 자세한 설명이 제공됩니다. 제품 설치 전에 사용자 매뉴얼을 꼭 읽어주시기 바랍니다.

  • 위험! 전원 차단: 설치 과정에서는 IPC의 전원 공급이 분리되어 있는지를 꼭 확인해야 합니다. 그렇지 않으면 감전이나 신체적 상해가 발생할 수 있습니다.

  • 자격을 갖춘 전문가: 이 제품은 자격을 갖춘 전문가만 설치해야 합니다.

  • 공기 순환: 이 제품을 설치 시 주변의 공기 순환이 잘되는지 확인하십시오. 이 제품의 냉각 통풍구는 막혀서는 안 됩니다. 과열을 방지하기 위해 제품 주변에 최소 5cm 이상의 간격을 두십시오.

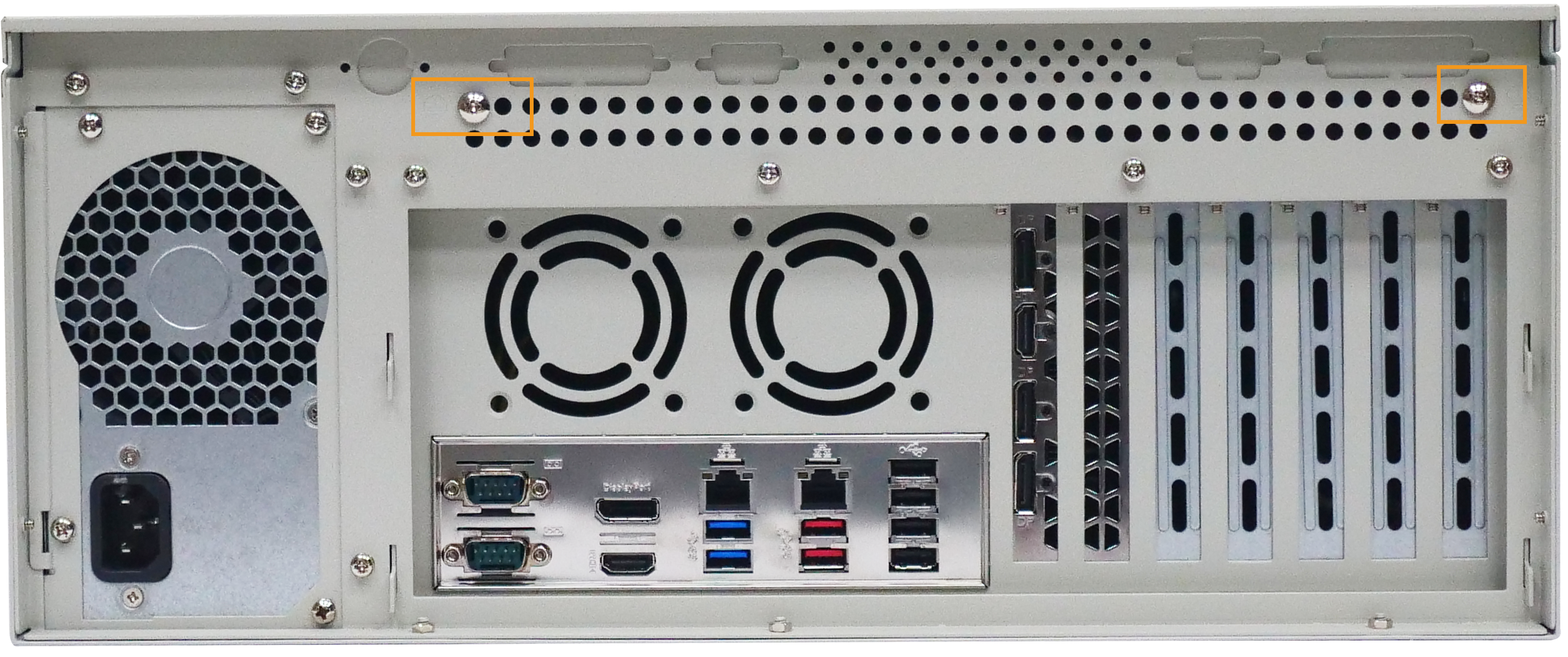

  • 접지: 이 제품은 올바르게 접지되어야 합니다.

4.3. 핸들으로 IPC 설치

다음 스텝을 따라 두 개의 핸들을 사용하여 IPC를 랙에 IPC를 장착하십시오.

  1. 핸들의 설치 홀을 IPC 측면의 해당 고정 나사 홀에 맞춥니다.

  2. 핸들 설치 나사를 핸들에 삽입하고 핸들을 IPC에 고정합니다.

    ipc adv mounting handler

  3. 핸들 앞쪽의 설치 홀을 랙의 설치 홀에 맞춥니다.

  4. 나사를 사용하여 IPC를 랙에 설치합니다.(나사는 직접 준비하셔야 합니다)

    ipc adv mounting system

5. 외부 인터페이스 설명

5.1. 전원 커넥터

후면 패널에는 AC 전원 커넥터가 있습니다. 이 전원 커넥터는 3핀 단자로, 전원 케이블을 통해 100~240V AC 전원에 연결할 수 있습니다.

ipc adv power connector

전원 커넥터가 전원에 연결되면 전면 패널의 전원 LED 표시등이 전원 상태를 나타낼 수 있습니다.

전원 LED 표시등 설명

꺼짐

전원 공급 없음

녹색으로 켜짐

전원 ON 모드

5.2. 네트워크 포트

네트워크 포트를 통해 IPC가 외부 네트워크에 연결할 수 있습니다.

IPC를 외부 네트워크에 연결하려면 다음 단계를 따르세요:

  1. IPC에서 네트워크 포트를 찾습니다.

  2. 네트워크 케이블의 RJ45 커넥터를 네트워크 포트 중 하나에 맞춥니다.

  3. 네트워크 케이블의 RJ45 커넥터를 네트워크 포트에 삽입합니다.

ipc adv ethernet port

IPC의 각 네트워크 포트에는 상태 표시 발광 다이오드(LED)가 두 개 있습니다. 활동/연결 LED는 연결 상태 또는 포트 활동을 나타내고, 속도 LED는 포트의 연결 속도를 나타냅니다.

다음 표는 2.5GbE 네트워크 포트의 LED 표시등 상태를 보여줍니다.

LED 상태 설명

활동/연결 LED

꺼짐

연결되지 않음

노란색

연결됨

깜빡임

데이터 전송/수신 중

속도 LED

꺼짐

100 Mbps 연결 속도

주황색

1 Gbps 연결 속도

녹색

2.5 Gbps 연결 속도

다음 표는 1 GbE 네트워크 포트의 LED 표시등 상태를 보여줍니다.

LED 상태 설명

활동/연결 LED

꺼짐

연결되지 않음

노란색

연결됨

깜빡임

데이터 전송/수신 중

속도 LED

꺼짐

10 Mbps 연결 속도

주황색

100 Mbps 연결 속도

녹색

1 Gbps 연결 속도

5.3. 디스플레이 인터페이스

이 HDMI와 DP 인터페이스는 IPC를 모니터에 연결하는 데 사용됩니다.

테스트 결과를 바탕으로 이 IPC의 HDMI 및 DP 인터페이스는 다음 모니터 브랜드와 모델을 지원합니다.

인터페이스 타입 브랜드 모델 치수/해상도/설명

HDMI

HP

24MQ

24" LCD 1920x1080

Dell

S2721QS

27" LCD 3840x2160

AOC

V2790B

27" LCD 3840x2160

LG

HDR4K

27" LCD 3840x2160

LG

HDR5K

34" LCD 5120x2160

MSI

PS341WU

34" LCD 5120x2160

DP

HP

24MQ

24" LCD 1920x1080

Dell

S2721QS

27" LCD 3840x2160

AOC

V2790B

27" LCD 3840x2160

LG

HDR4K

27" LCD 3840x2160

LG

HDR5K

34" LCD 5120x2160

SAMSUNG

S23C650

23" LCD 1920x1080

  • 연결에 사용된 HDMI/DP 케이블과 모니터는 직접 준비하셔야 합니다.

  • 위 리스트에 나열된 테스트를 거친 모니터를 사용하는 것이 좋습니다.

  • 다른 브랜드나 모델의 모니터를 사용할 수도 있지만 호환성 문제 발생이 가능합니다. 호환성 문제가 발생하는 경우 Mech-Mind Robotics 기술 서포트팀에게 문의하세요.

5.4. 디지털 I/O 커넥터

디지털 I/O 커넥터를 제공하지 않습니다.

5.5. DB9 RS232/422/485 직렬 포트 커넥터

다음 그림은 RS232/422/485 커넥터 핀을 보여줍니다.

ipc adv db9 connector
핀 No. RS232 RS422 RS485

1

DCD

TXD422-

TXD485-

2

RXD

TXD422+

TXD485+

3

TXD

RXD422+

4

DTR

RXD422-

5

GND

6

DSR

7

RTS

8

CTS

9

RI

6. 유지보수 및 청소

제품을 유지보수 및 청소를 수행할 때 다음 가이드를 따르세요.

6.1. 청소 주의 사항

본 제품의 부품이나 구성품을 청소하기 전에 아래 가이드를 자세히 읽어 주십시오.

  • 이 제품의 내부는 청소가 필요하지 않습니다. 액체가 제품 내부로 들어가지 않도록 주의하십시오.

  • 진공 청소기를 사용하여 제품을 청소할 경우, 분리 가능한 모든 작은 구성품에 주의하십시오.

  • 본 제품을 청소하기 전에 전원 공급을 차단하십시오.

  • 이 제품을 세척할 때 알레르기 반응을 일으킬 수 있는 용제나 화학물질을 사용하지 마십시오.

  • 본 제품 주변에서 음식을 먹거나 흡연하지 마십시오.

6.2. 청소 도구

이 제품의 일부 구성품은 특수 도구를 사용해서만 청소할 수 있습니다. 청소에 필요한 도구는 아래 표에 나와 있습니다.

  • 천 - 부드럽고 깨끗한 천으로 본 제품을 세척하십시오.

  • 물 또는 소독용 알코올 - 물이나 소독용 알코올을 약간 적신 천으로 본 제품을 닦을 수 있습니다.

  • 진공 청소기 - 컴퓨터 청소 전용으로 설계된 진공 청소기를 사용하는 것은 본 제품을 청소하는 가장 좋은 방법 중 하나입니다.

  • 면봉 - 소독용 알코올이나 물에 적신 면봉은 손이 닿기 어려운 부분을 청소하는 데 효과적인 도구입니다. 청소 시에는 섬유질이 빠지지 않는 면봉(폼 면봉 등)을 사용하는 것이 좋습니다.

7. 문제 해결

7.1. 시작 시 화면이 표시되지 않음

문제:

전원을 켠 후, 전원 LED와 하드 드라이브 LED는 정상적으로 점등되지만 화면에는 아무것도 표시되지 않습니다.

가능한 원인:

  • 모니터가 고장났습니다.

  • 모니터 케이블이 IPC 인터페이스와 호환되지 않습니다.

  • 모니터 케이블이 개별 그래픽 카드의 HDMI 또는 DP 포트에 연결되어 있지 않습니다.

해결 방법:

  1. 모니터를 교체하십시오.

  2. 모니터 케이블을 교체하십시오.

  3. IPC에 개별 그래픽 카드가 장착되어 있는 경우, 모니터 케이블이 개별 그래픽 카드의 HDMI 또는 DP 포트에 연결되어 있는지 확인하십시오.

7.2. 자동 종료 또는 다시 시작

문제:

운영 중 IPC는 자동으로 종료되거나 다시 시작됩니다.

가능한 원인:

  • 소프트웨어에 예약된 종료 또는 다시 시작 기능이 설정되어 있습니다.

  • CPU 온도 이상으로 인해 IPC가 종료되었거나 다시 시작되었습니다.

  • 블루 스크린이나 기타 오류로 인해 IPC가 다시 시작됩니다.

해결 방법:

  1. 자동 종료 또는 다시 시작이 일정한 시각에 발생하는지 관찰하십시오.

    그렇다면 소프트웨어에서 예약된 종료 또는 다시 시작 기능을 설정했기 때문일 수 있습니다. 부팅하는 동안 Delete 키를 눌러 BIOS로 들어간 다음, 잠시 기다리세요. 다음으로 IPC가 지정된 시각에 종료되거나 다시 시작되지 않는 경우, 해당 문제가 소프트웨어의 예약 종료 또는 다시 시작 설정으로 인해 발생합니다. 소프트웨어에서 이 설정을 찾아 비활성화하세요.

  2. 문제가 소프트웨어의 예약 종료나 다시 시작 설정으로 인한 것이 아니라면 Mech-Mind Robotics 기술 서포트팀에게 문의하세요.

7.3. 시스템 정지 또는 지연

문제:

화면이 멈추거나 표시 속도가 느려집니다.

가능한 원인:

  • 프로그램 충돌로 인해 시스템이 멈추거나 지연됩니다.

  • 냉각 시스템에 문제가 생기면 시스템이 정지되거나 지연됩니다.

  • 전자기 간섭으로 인해 지연이 발생합니다.

해결 방법:

  1. IPC를 다시 시작합니다. 다시 시작은 대부분의 시스템 멈춤 문제를 해결할 수 있습니다. Ctrl + Alt + Delete 키를 누르고 오른쪽 하단의 전원 버튼을 선택하고 다시 시작을 클릭합니다. 시스템이 응답하지 않으면 전원 버튼을 길게 눌러 강제로 다시 시작하세요.

  2. 과도한 메모리를 소모하는 프로그램을 닫습니다. 작업 표시줄을 우클릭하고 작업 관리자를 선택합니다. 또는 Ctrl + Shift + Esc 키를 누려 작업 관리자를 엽니다. 메모리를 많이 소모하는 프로세스를 찾아 마우스 오른쪽 버튼을 클릭하고 작업 끝내기를 선택하여 닫습니다.

  3. 냉각 팬이 정상적으로 작동하는지, 방열판이 막혀 있지 않은지 확인합니다. 이상이 발견되면 Mech-Mind Robotics 기술 서포트팀에게 문의하세요.

  4. 전자기 간섭의 원인을 파악하고 이를 제어하기 위한 조치를 취합니다. 예를 들어, IPC를 간섭원으로부터 분리하고 간섭원을 적절히 접지하는 등의 조치를 취합니다.

7.4. 블루스크린

문제:

시스템이 멈추고 파란색 화면이 나타나고, 화면에 흰색 텍스트로 진단 정보가 표시됩니다(아래 그림 참조).

blue screen

해결 방법:

블루 스크린 오류의 원인은 복잡합니다. 도움이 필요하면 Mech-Mind Robotics 기술 서포트팀에게 문의하세요.

8. 도움 받기

도움이 필요하면 다음 방법을 통해 Mech-Mind Robotics 기술 서포트팀에게 문의하십시오.

부록 A: 유해 물질 공개

이 부록에 제공된 세부 정보는 제품이 RoHS II 제한지침(2015/863/EU)을 준수하는지 확인하기 위한 것입니다. 아래 표는 제품에 특정 물질이 소량 함유되어 있음을 나타내며, RoHS II 제한지침(2015/863/EU)에 적용됩니다.

ipcw rohs
