图像形态学变换

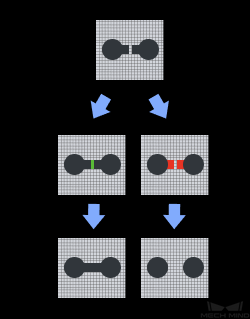

功能描述

使用形态学运算处理图像。

../../../../../_images/functional_description11.png

使用场景

本步骤一般使用在图像预处理阶段，当图像质量不佳或需要做进一步调整时，根据不同需求使用膨胀、腐蚀、开闭运算等操作达到对图像去噪、填充等目的。

输入与输出

以闭操作为例，图像形态学变换输入与输出的效果如下图所示：

../../../../../_images/input_and_output42.png

参数说明

形态学操作类型

值列表：ClosingOperator(闭操作)，DilateOperator(膨胀操作)，ErodeOperator(腐蚀操作), OpeningOperator(开操作)，Skeleton(提取二值图骨架)

  1. ClosingOperator：膨胀后侵蚀的另一个名称，在填补前景对象内部的小孔或对象上的小黑点时很有用

    • 操作核大小

      默认值：21 pixel

      调节说明：根据检测需求设定。操作核大小的调节效果如下图所示（图中由①至③操作核大小逐渐增大）：

      ../../../../../_images/contrast_effects_of_closing_operator1.png

    • 操作核的形状

      默认值：矩形(MORPH_RECT)

      值列表：矩形(MORPH_RECT), 十字形(MORPH_CROSS), 椭圆(MORPH_ELLIPSE)

      调节说明：

      图像细节还原程度 MORPH_RECT < MORPH_CROSS < MORPH_ELLIPSE

      操作需要的时间 MORPH_RECT < MORPH_CROSS < MORPH_ELLIPSE

      （建议选择默认值，如有特殊情况，按照实际需求设置）

  2. DilateOperator：膨胀，增加对象的面积并连接对象的损坏部分

    • 操作核大小

      默认值：3 pixel

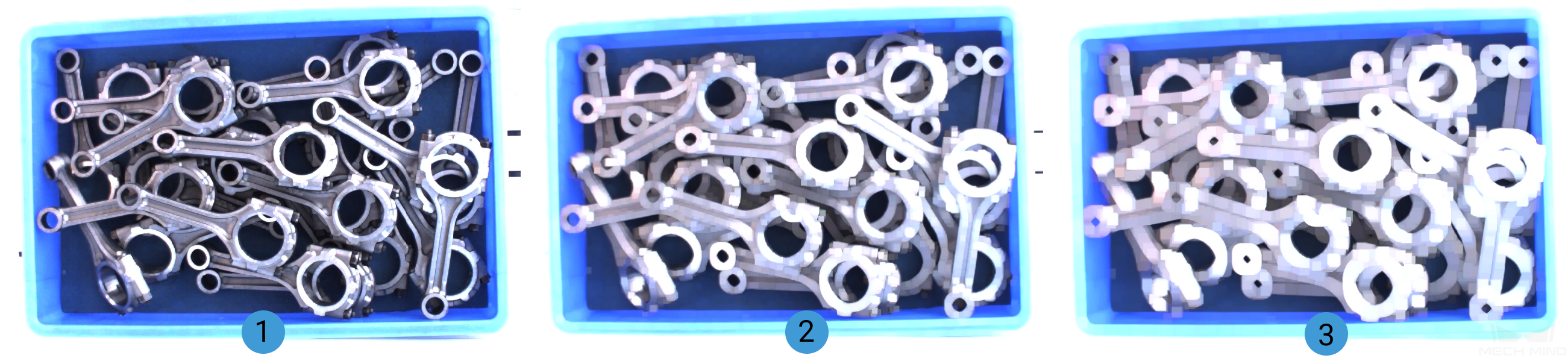

      调节说明：操作核越大，膨胀效果越强，根据检测需求设置。操作核大小的调节效果如下图所示（图中由①至③操作核大小逐渐增大）：

      ../../../../../_images/contrast_effects_of_dilate_operator1.png

    • 操作核的形状

      默认值：矩形(MORPH_RECT)

      值列表：矩形(MORPH_RECT), 十字形(MORPH_CROSS), 椭圆(MORPH_ELLIPSE)

      调节说明：

      图像细节还原程度 MORPH_RECT < MORPH_CROSS < MORPH_ELLIPSE

      操作需要的时间 MORPH_RECT < MORPH_CROSS < MORPH_ELLIPSE

      （建议选择默认值，如有特殊情况，按照实际需求设置）

  3. ErodeOperator：侵蚀，去除小的噪声并分离两个连接的物体

    • 操作核大小

      默认值：3 pixel

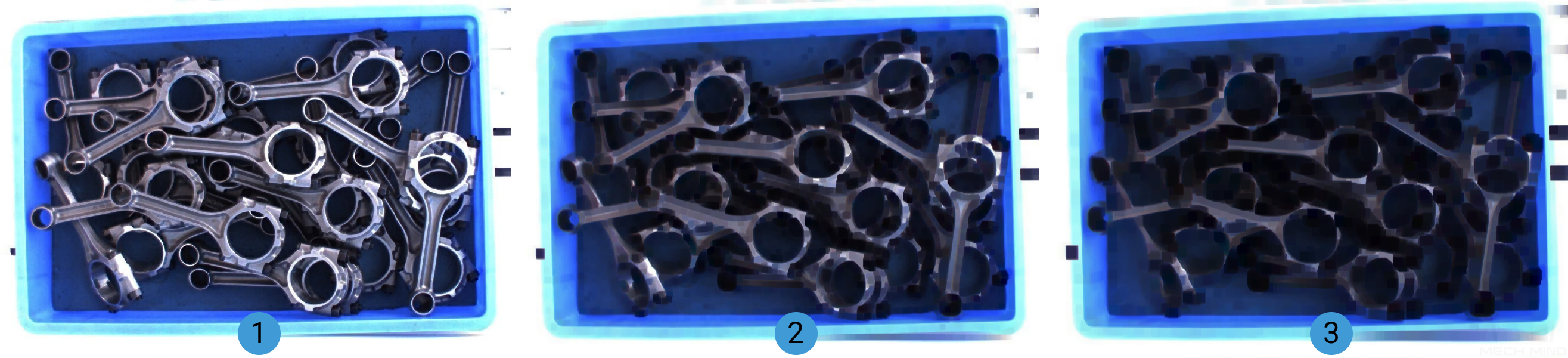

      调节说明： 操作核越大，侵蚀效果越强，根据检测需求设置。操作核大小的调节效果如下图所示（图中由①至③操作核大小逐渐增大）：

      ../../../../../_images/contrast_effects_of_erode_operator1.png

    • 操作核的形状

      默认值：矩形(MORPH_RECT)

      值列表：矩形(MORPH_RECT), 十字形(MORPH_CROSS), 椭圆(MORPH_ELLIPSE)

      调节说明：

      图像细节还原程度 MORPH_RECT < MORPH_CROSS < MORPH_ELLIPSE

      操作需要的时间 MORPH_RECT < MORPH_CROSS < MORPH_ELLIPSE

      （建议选择默认值，如有特殊情况，按照实际需求设置）

  4. OpeningOperator：侵蚀然后膨胀的另一个名称，对消除噪音很有用

    • 操作核大小

      默认值：21 pixel

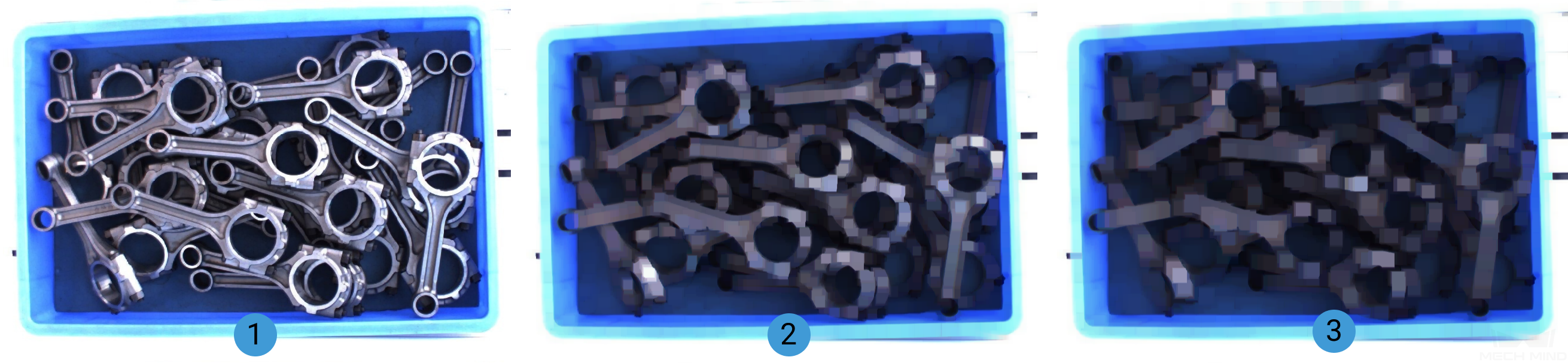

      调节说明：根据检测需求设定。操作核大小的调节效果如下图所示（图中由①至③操作核大小逐渐增大）：

      ../../../../../_images/contrast_effects_of_opening_operator1.png

    • 操作核的形状

      默认值：矩形(MORPH_RECT)

      值列表：矩形(MORPH_RECT), 十字形(MORPH_CROSS), 椭圆(MORPH_ELLIPSE)

      调节说明：

      图像细节还原程度 MORPH_RECT < MORPH_CROSS < MORPH_ELLIPSE

      操作需要的时间 MORPH_RECT < MORPH_CROSS < MORPH_ELLIPSE

      （建议选择默认值，如有特殊情况，按照实际需求设置）

  5. Skeleton：提取对象的轮廓

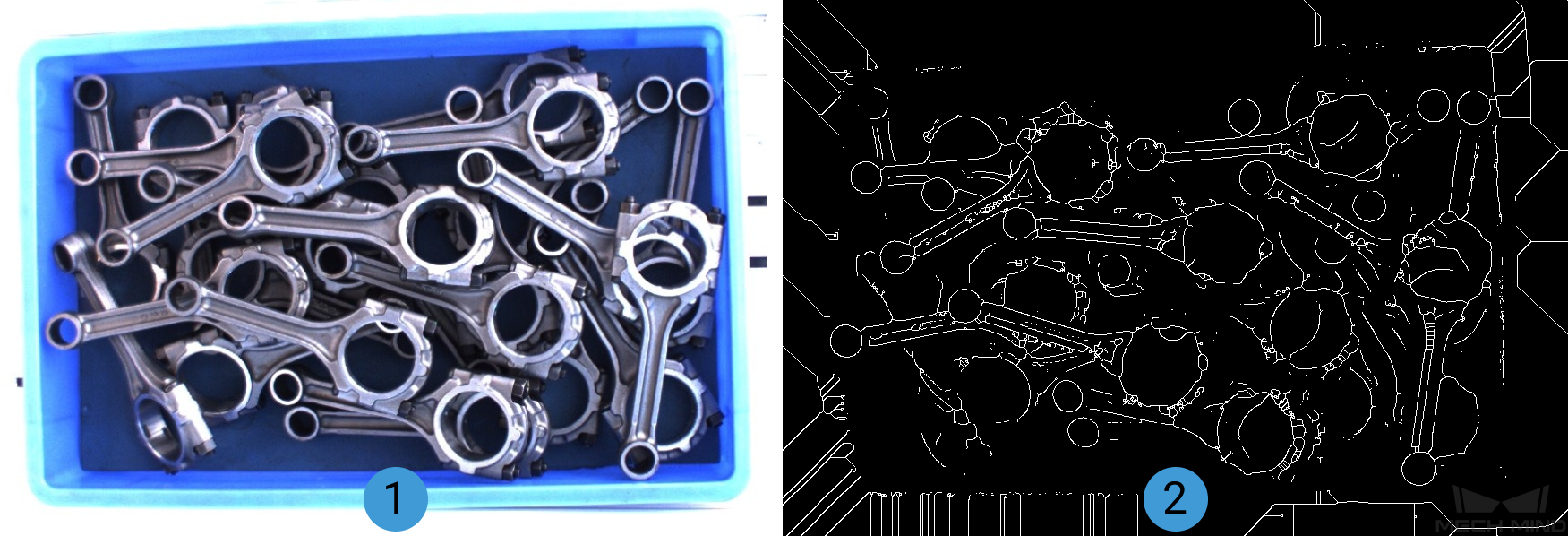

    该操作前后的图像效果如下图所示（①为操作前，②为操作后）：

    ../../../../../_images/contrast_effects_of_skeleton1.png
