ABB 인터페이스 프로그램 복제¶
이 부분에서는 다음 4개 단계를 포함하여 표준 인터페이스 프로그램을 ABB 로봇에 복제하는 방법을 소개합니다.

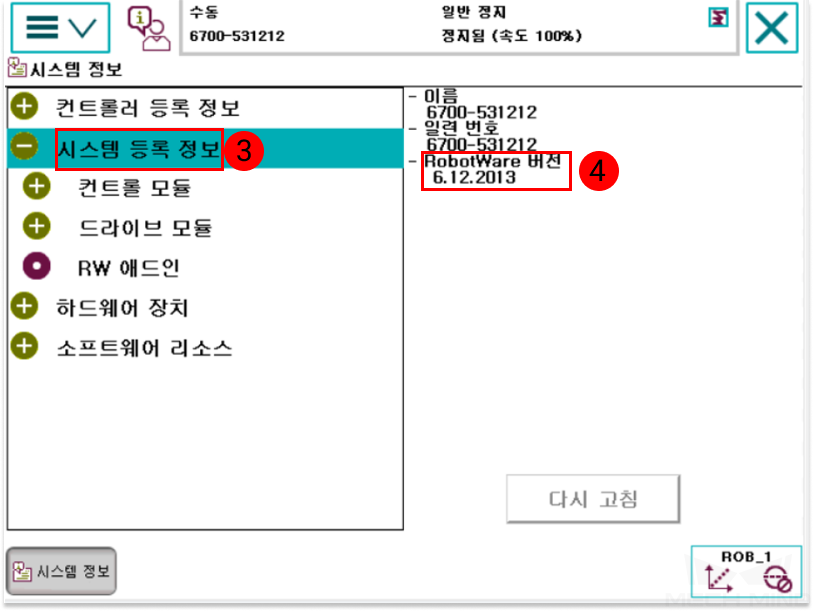

하드웨어 및 소프트웨어 버전 확인¶
4축 또는 6축 ABB 로봇.

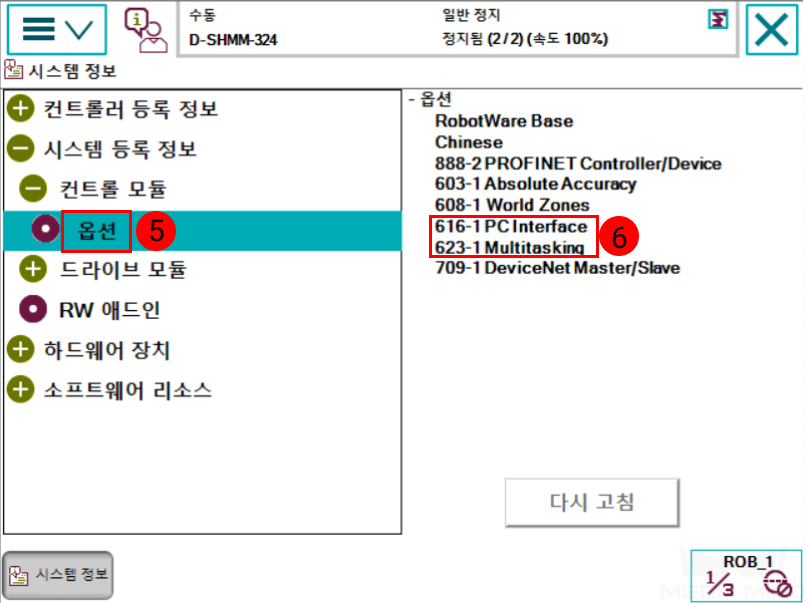

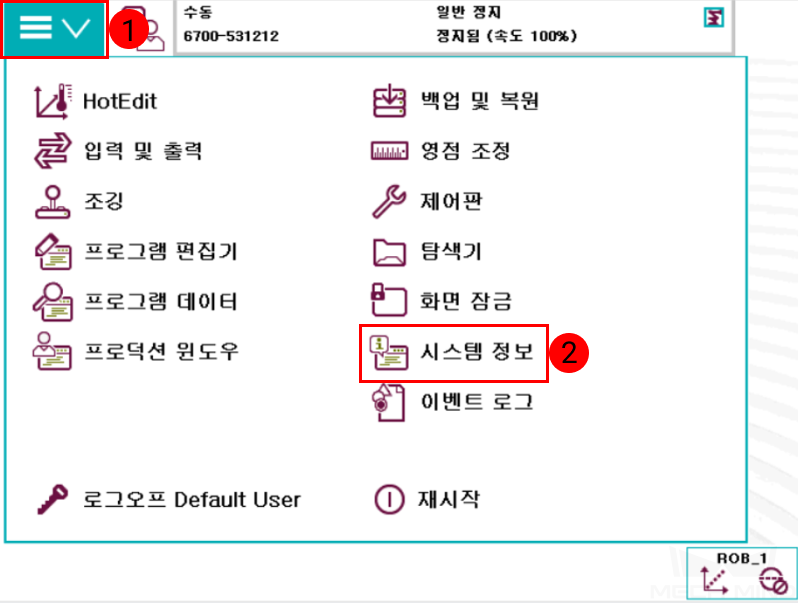

616-1 PC Interface 옵션이 설치되었습니다. 다음과 같이 확인하십시오.
주의
로봇을 마스터 컨트롤하려면 제어 모듈에 616-1 PC 인터페이스 옵션이 설치되어 있어야 합니다.

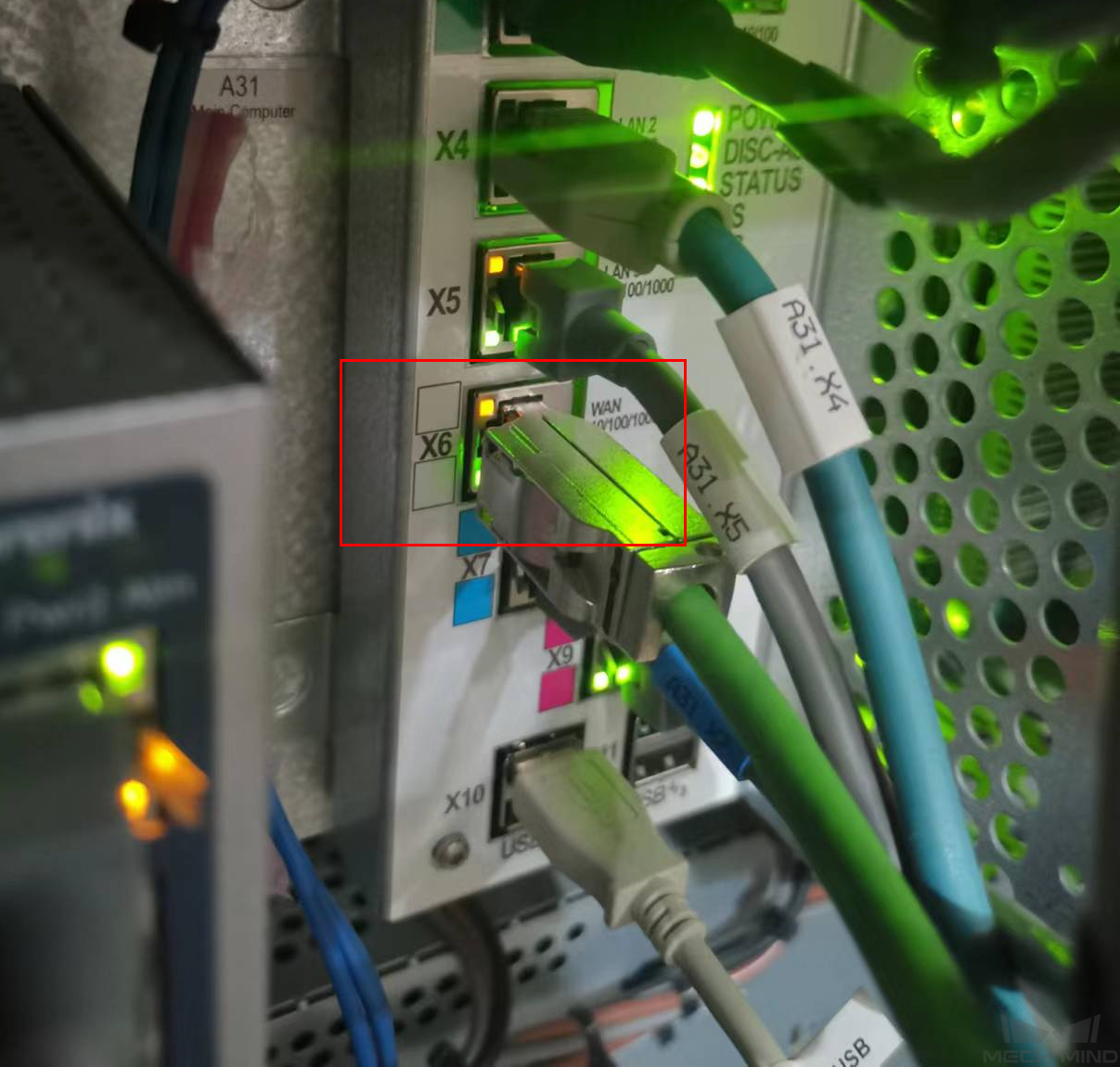

네트워크 연결 설정¶
IP 설정¶
사용자는 티치펜더트 또는 RobotStudio 에서 IP 설정을 완료할 수 있습니다.

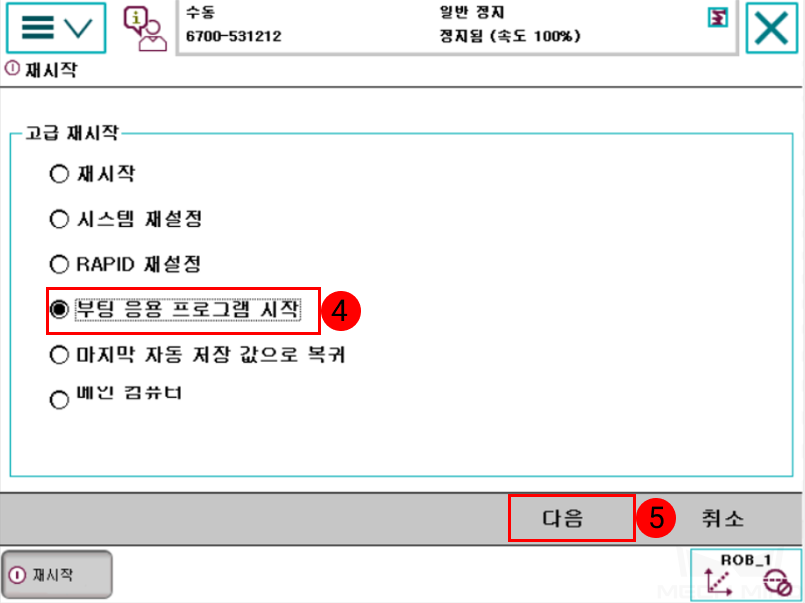

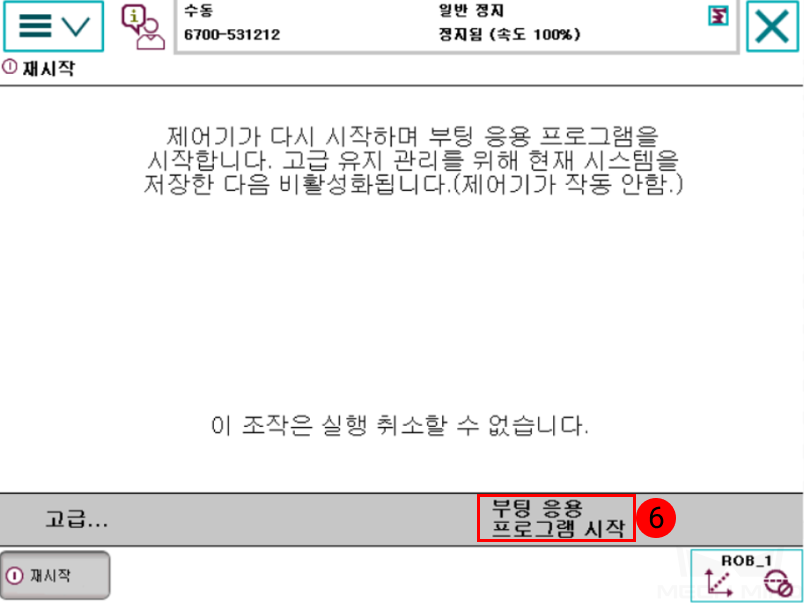

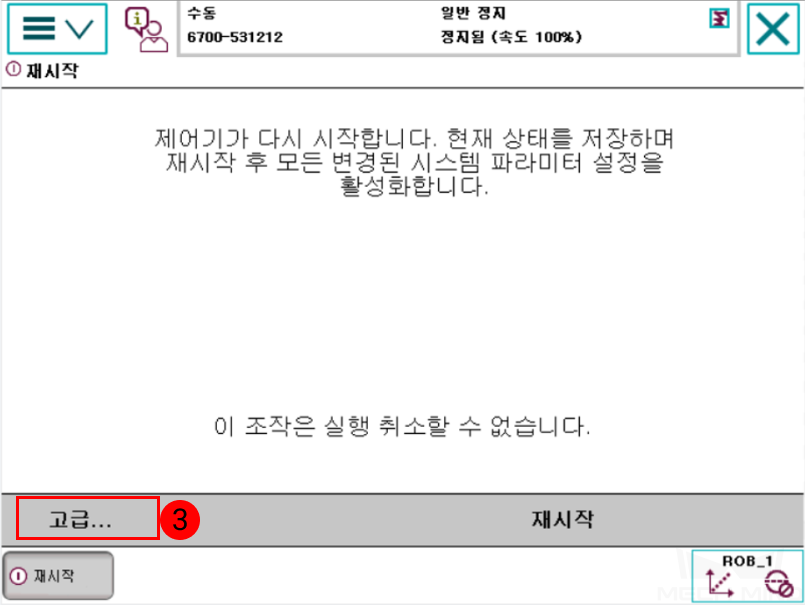

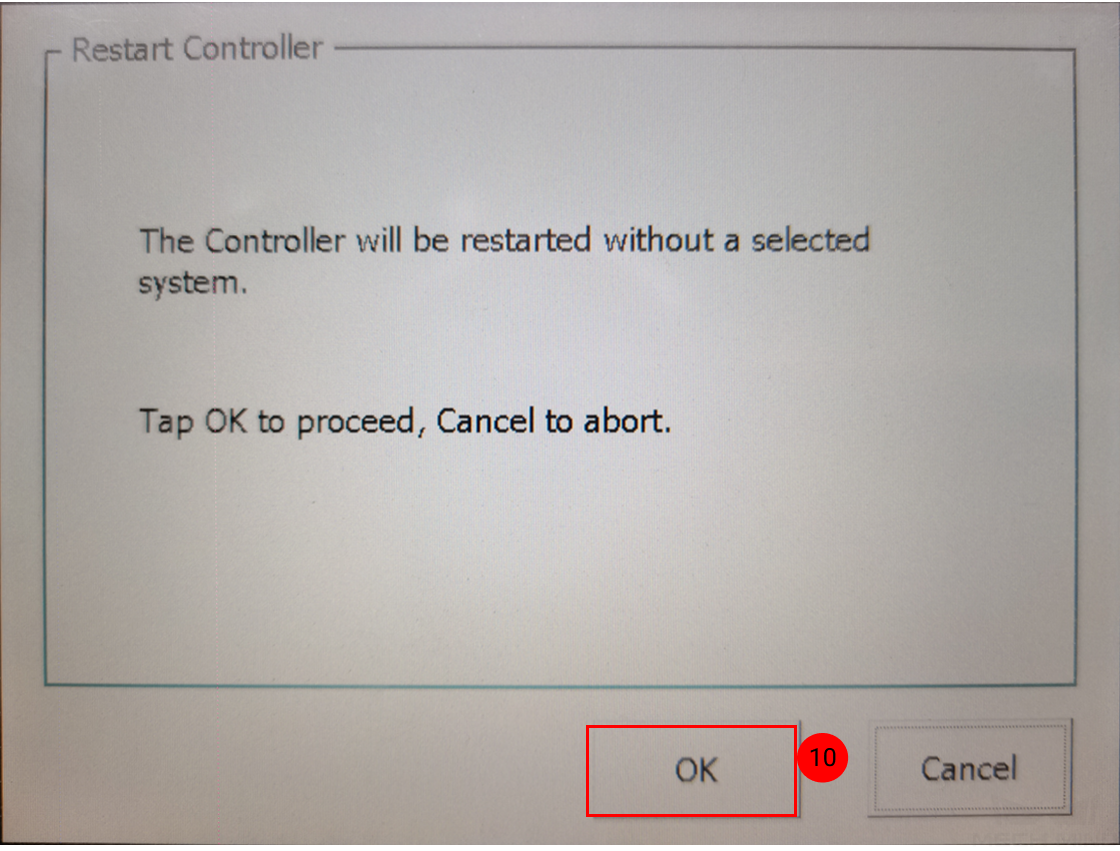

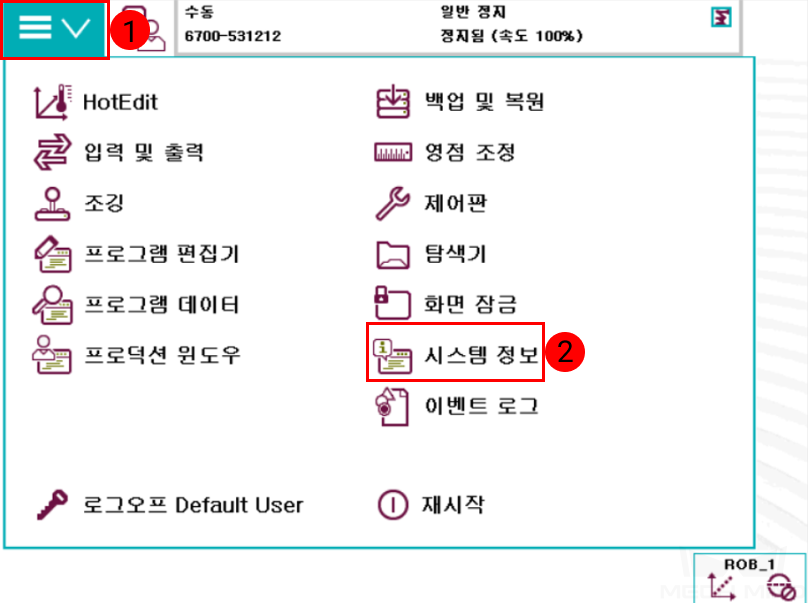

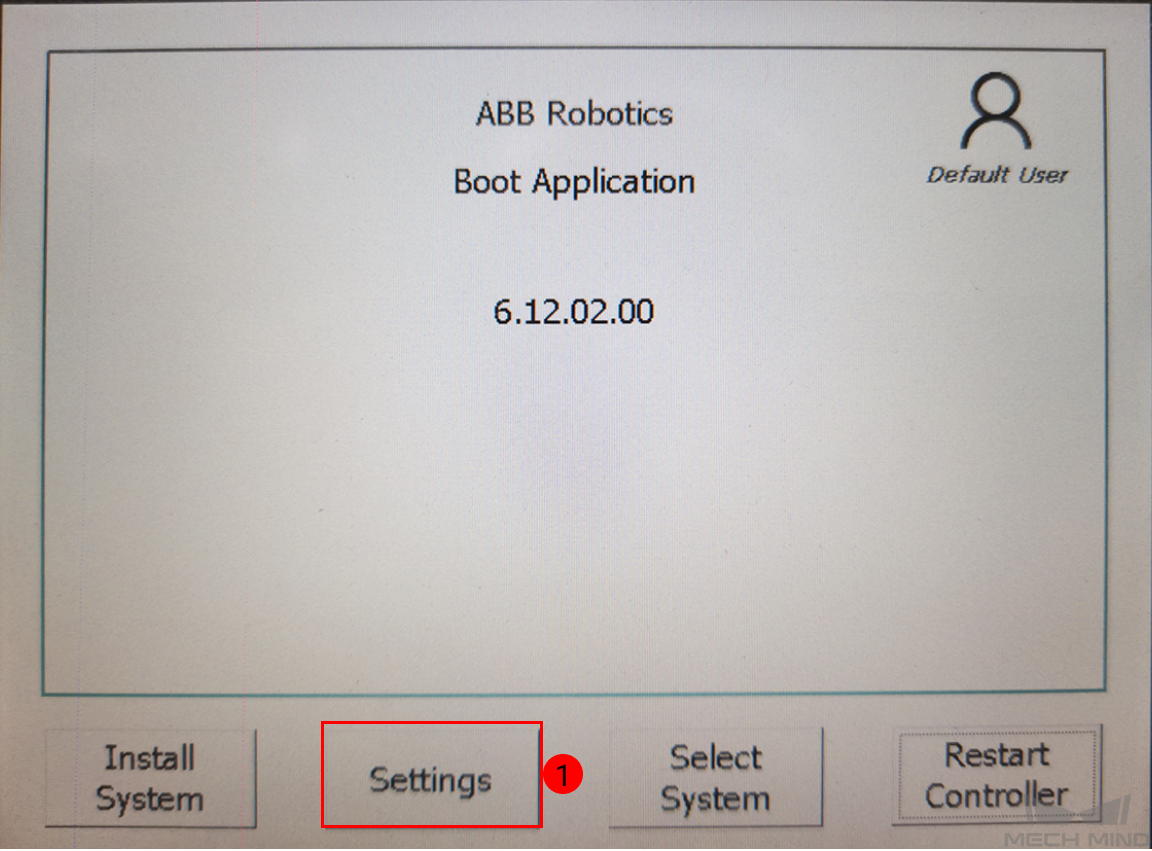

티치펜더트 IP 설정 :

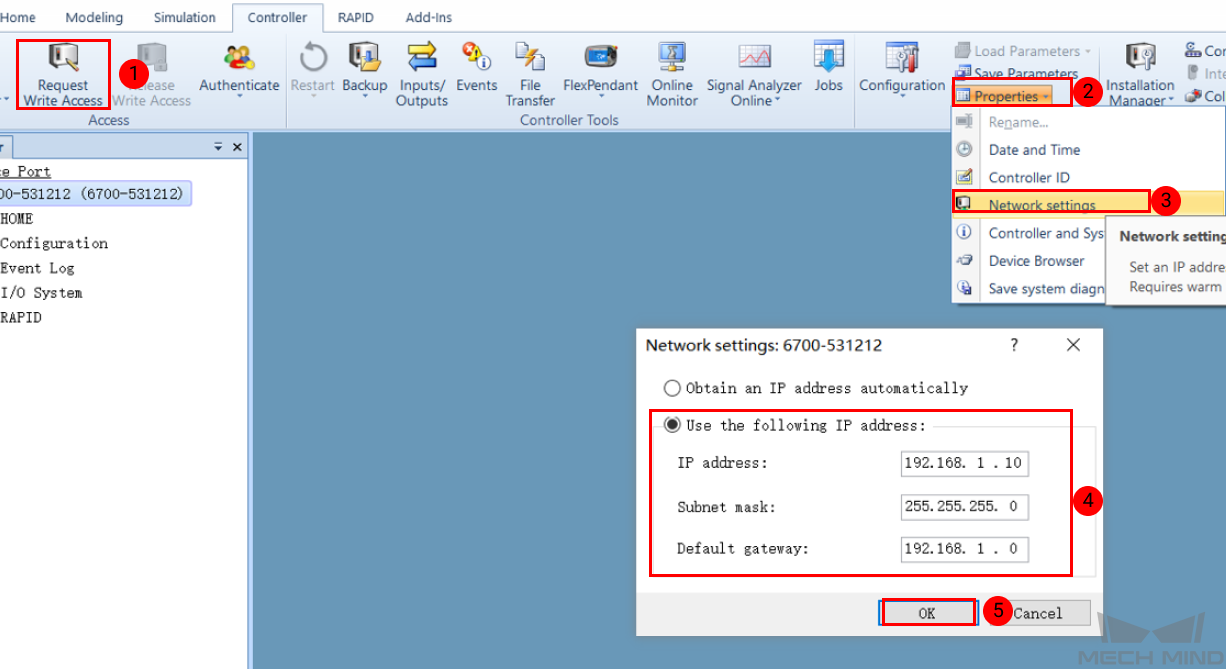

RobotStudio IP 설정 :
IP가 성공적으로 변경되었는지 확인하십시오.
파일을 로봇에 복제하기¶
주의사항¶
오작동 후 로봇 시스템을 복원하기 위해 로봇을 작동하기 전에 백업을 만드십시오.
티치 펜더트에 백업 생성

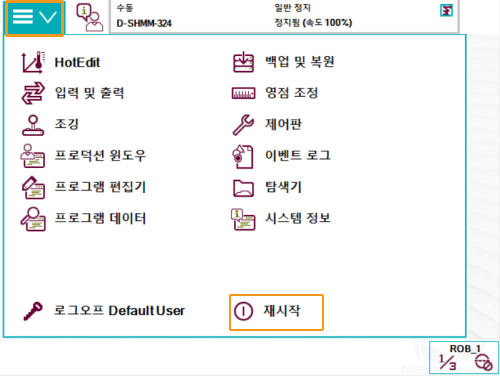

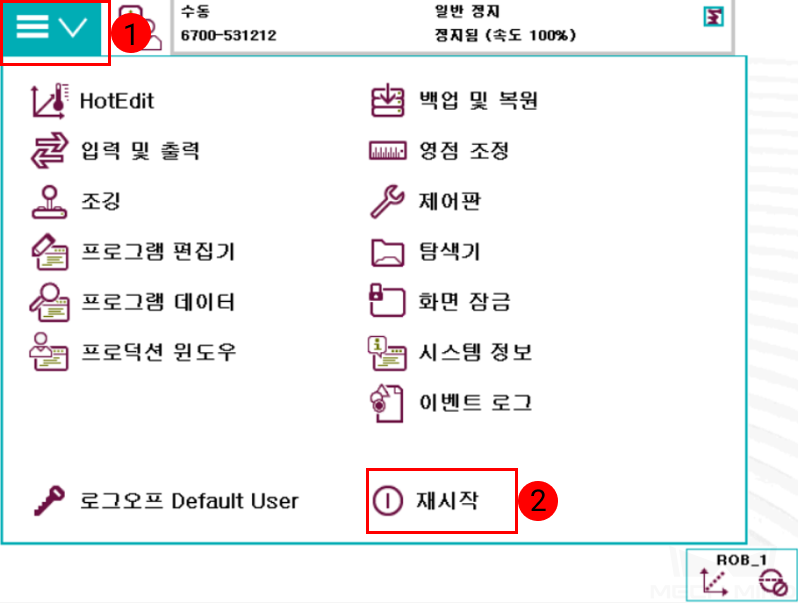

메인 인터페이스는 왼쪽 상단 메뉴 바를 클릭한 다음 재시작 을 클릭하면 표시됩니다.

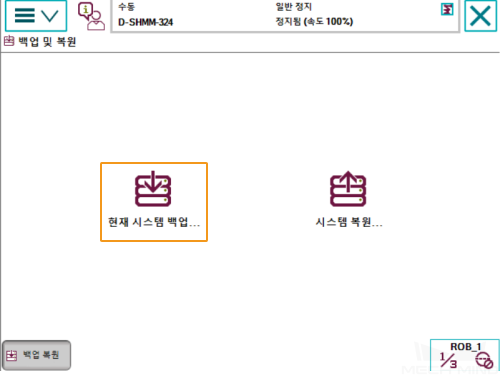

현재 시스템 백업… 을 클릭합니다.

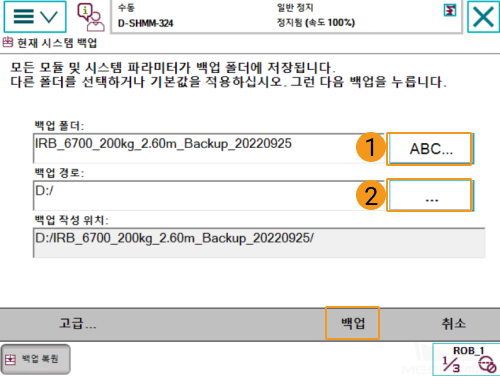

명칭을 수정하려면 1 을 클릭하고 경로를 수정하려면 2 를 클릭하며, 수정 후 백업 을 클릭합니다.
파일 선택¶
힌트
복제할 파일은 Mech-Center 소프트웨어 설치 패키지에 있습니다.
XXXX/Mech-Center-xxx/Robot_Interface/ABB
폴더에 있는 ABB 로봇 프로그래밍 파일(다음 두 파일)을 USB에 복사합니다.
MM_Module.mod (프로그램 모듈 파일)
MM_Auto_Calib.mod (프로그램 모듈 파일)
프로그램 파일을 로봇에 복제하기¶
티치펜더트 또는 RobotStudio에서 파일을 로봇에 복제할 수 있습니다.

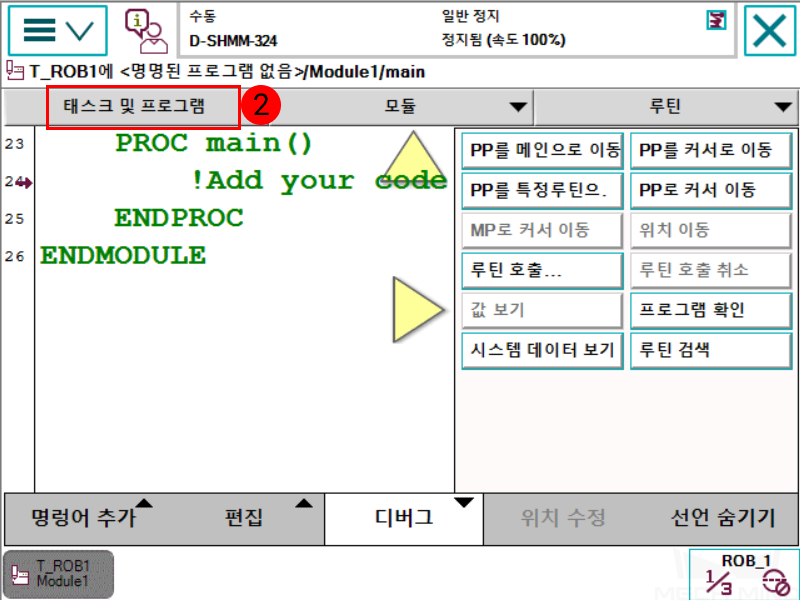

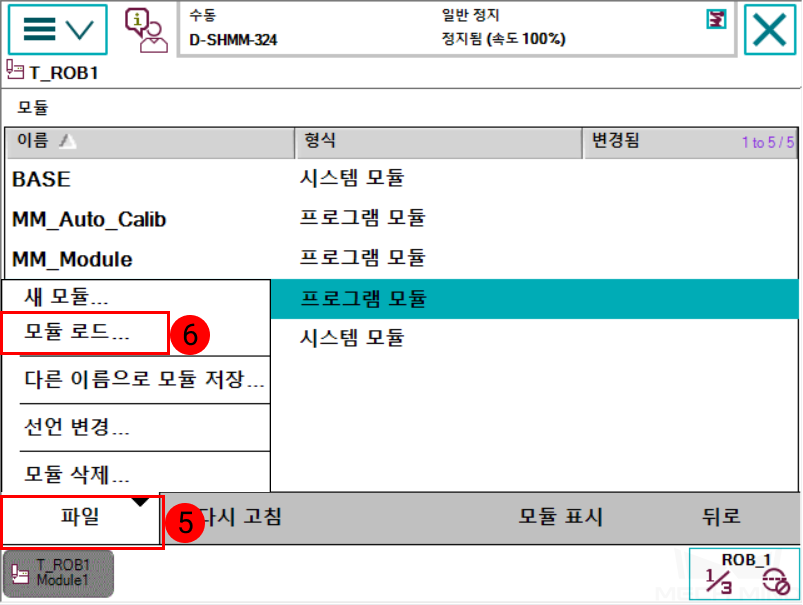

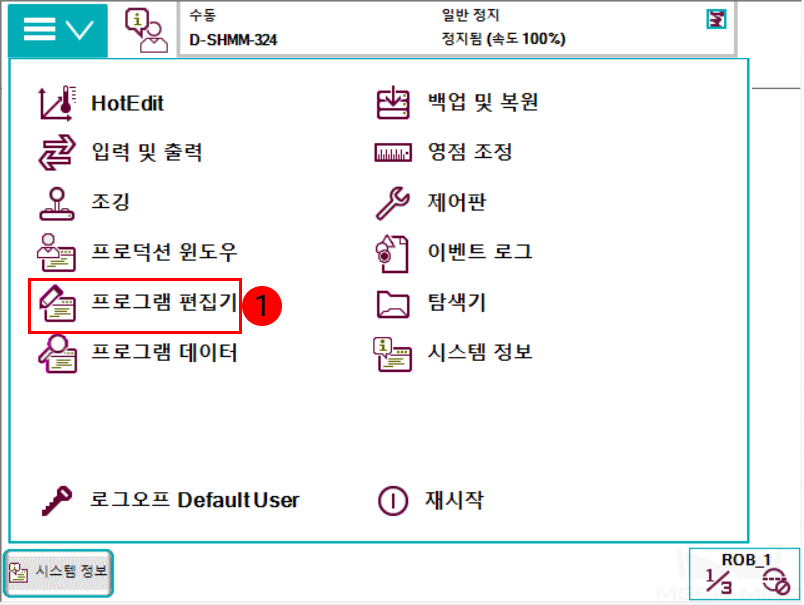

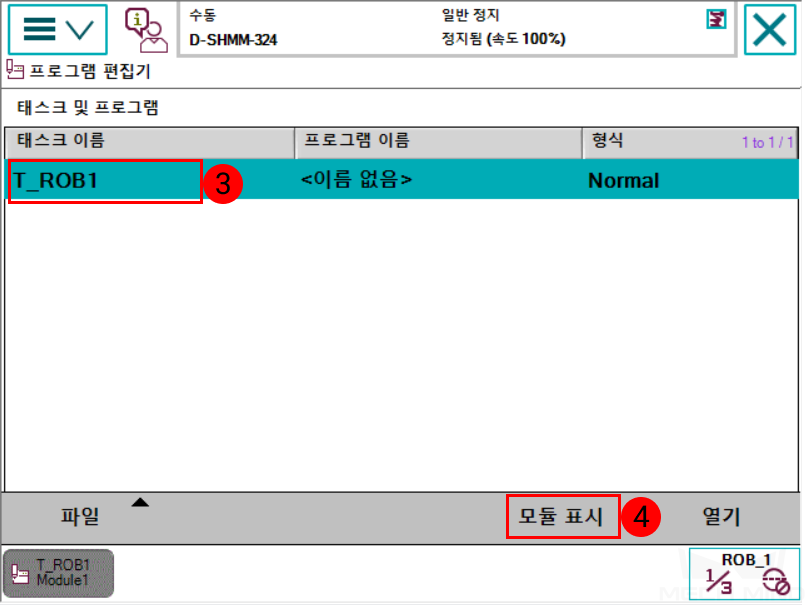

티치펜더트 도입:
RobotStudio에서 도입:

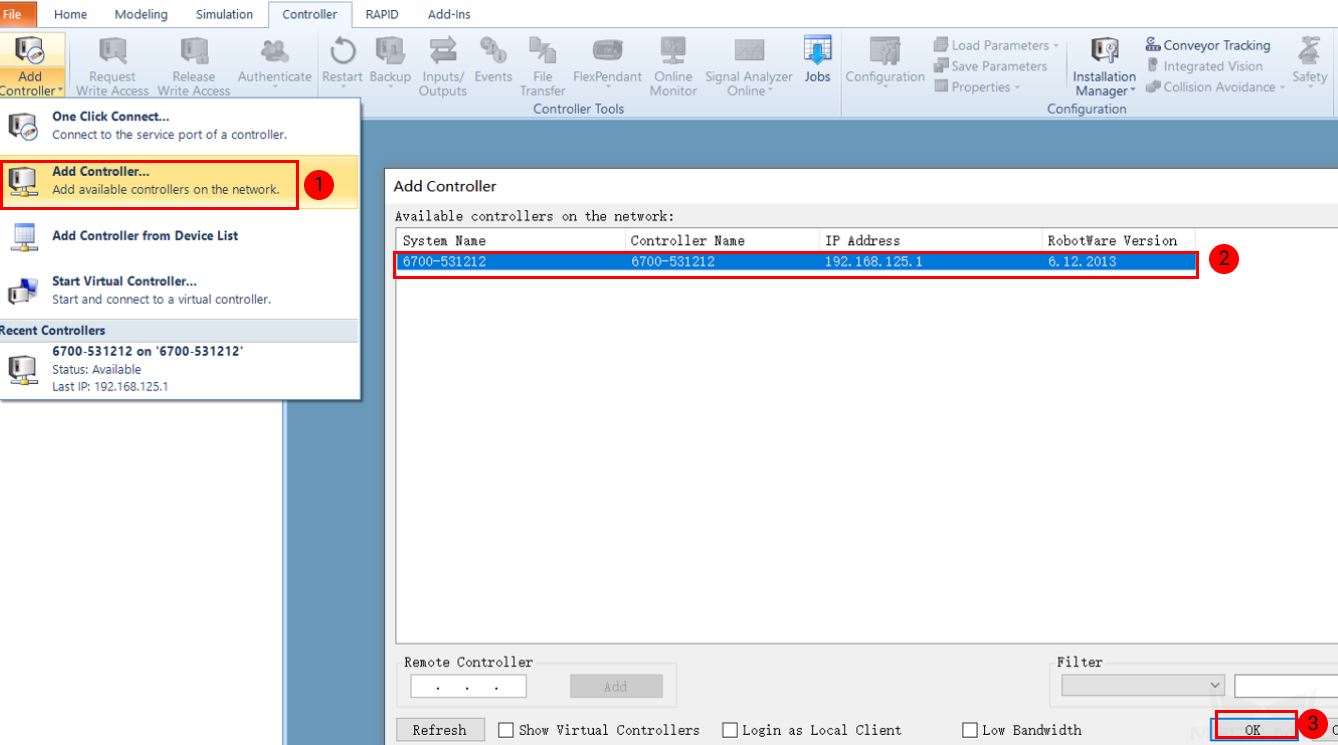

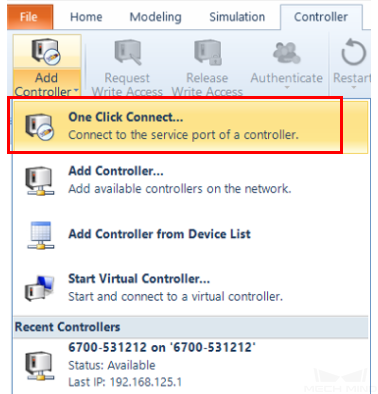

RobotStudio를 열고 컨트롤러를 연결합니다.

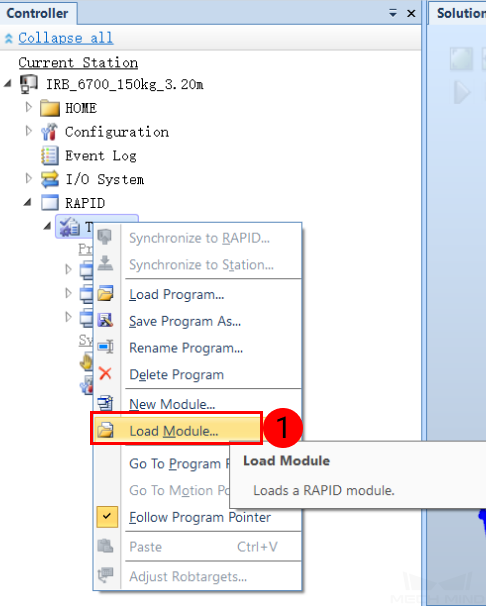

아래와 같이 T_ROB1을 찾아 우클릭 후 팝업 메뉴에서 load Module 를 클릭합니다.
프로그램 모듈 파일을 선택한 상태에서 열기 를 클릭합니다.

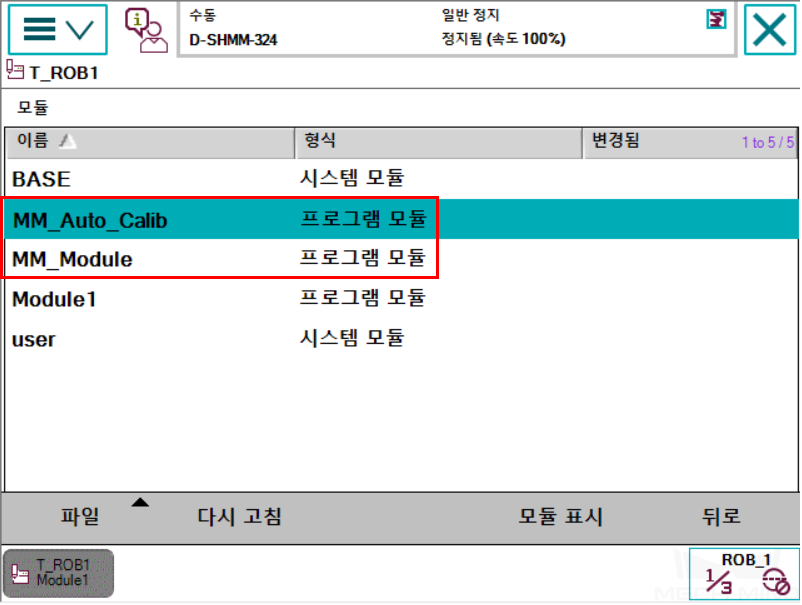

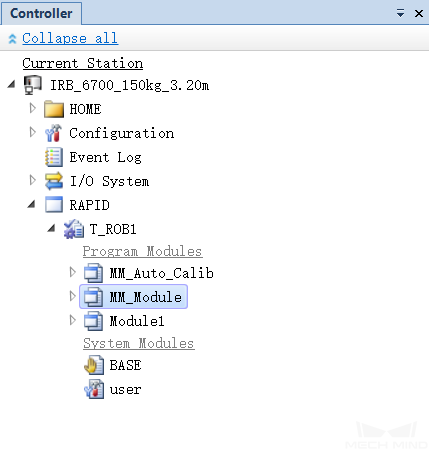

T_ROB1에서 두 파일이 모두 도입되었는지 확인하십시오.
복제 후 작업¶

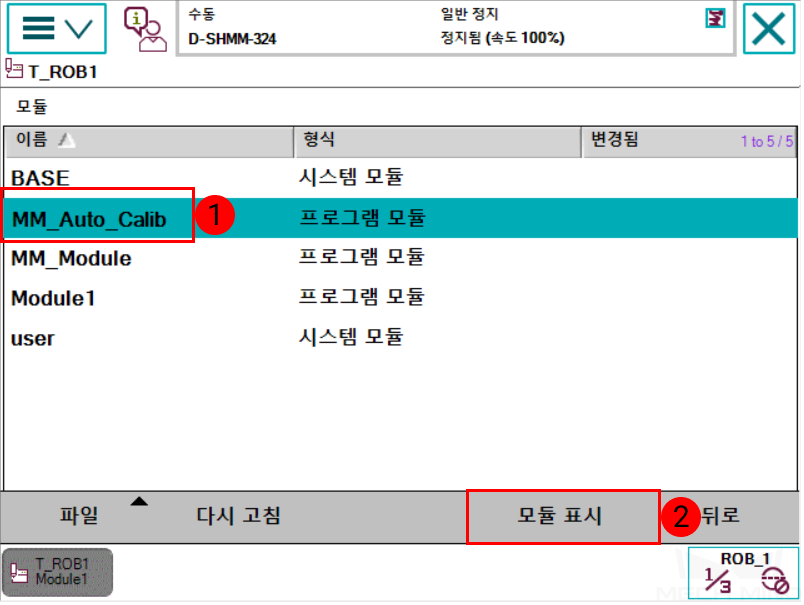

MM_Auto_Calib 를 선택한 후 모듈 표시 를 클릭합니다.
MM_Calibration 을 엽니다.

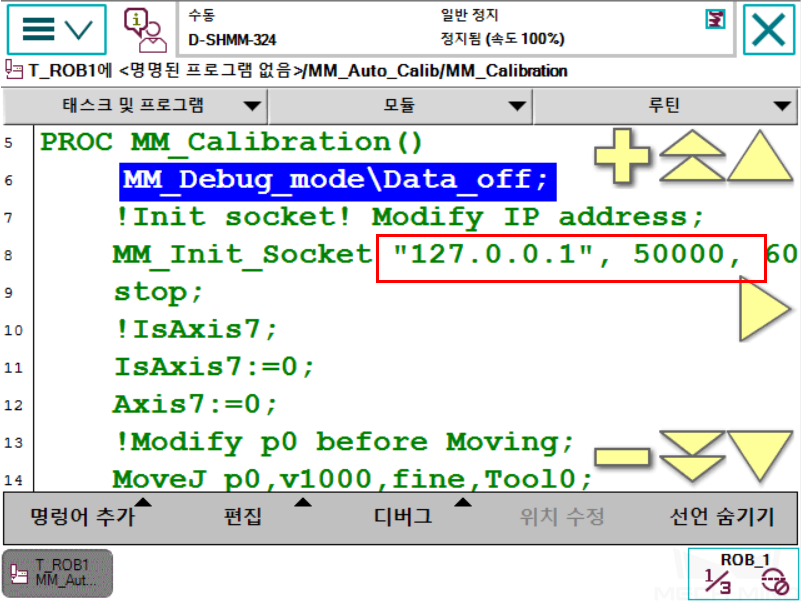

프로그램의 IP 주소를 IPC의 IP 주소로 변경하십시오. Mech-Center의 호스트 포트 번호가 변경되면 여기의 50000 포트 번호도 변경되어야 하며 Mech-Center의 호스트 포트와 일치해야 합니다.
로봇 연결 상태 테스트¶
Mech-Center에서 인터페이스 파라미터 구성¶

Mech-Center를 시작하고 구성 설정을 엽니다.
Mech_Interface를 선택하고 Mech_Interface를 실행하기 를 선택합니다.
인터페이스 서비스 유형을 표준 인터페이스 로 선택합니다.
인터페이스 옵션은 TCP Server , HEX , 작은 엔디안 을 선택합니다.
로봇 모델을 선택합니다.
호스트 주소를 설정하고 기본 포트 번호는 50000이며 수정이 필요한 경우 로봇 측에서 통신 초기화 시에 파라미터를 변경합니다.
설정이 완료되면 저장 을 클릭합니다.
연결 테스트¶

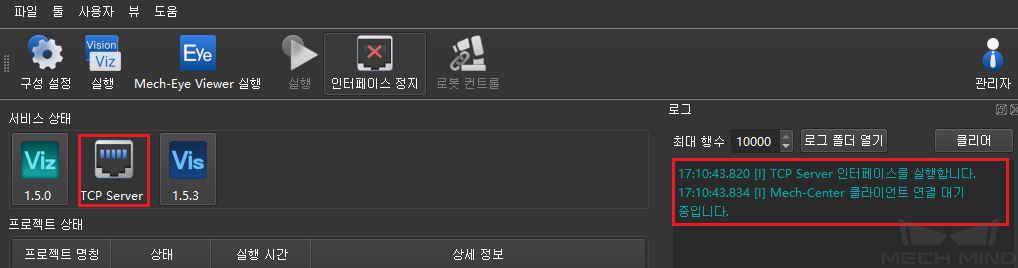

Mech-Center 메인 인터페이스의 툴바에서 인터페이스 실행 을 클릭하여 인터페이스가 성공적으로 시작되면 다음과 같은 내용이 표시됩니다.
티치펜더트에서

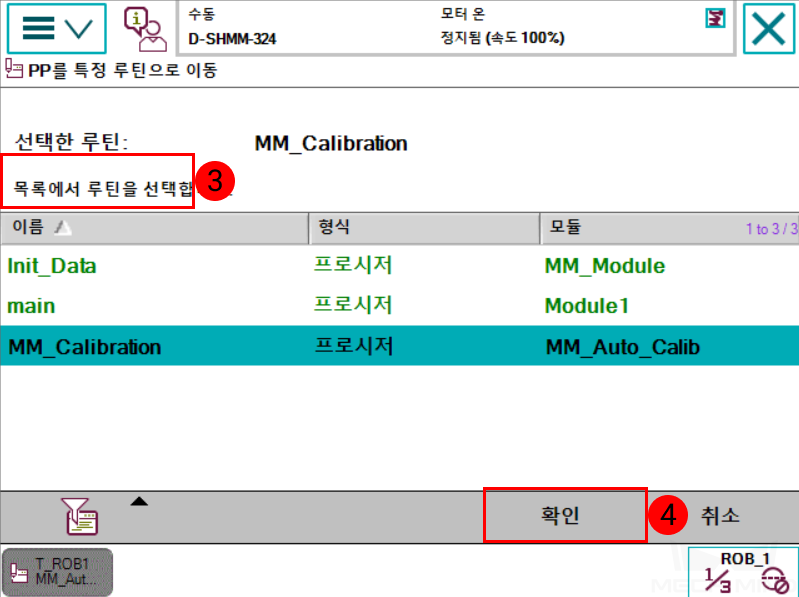

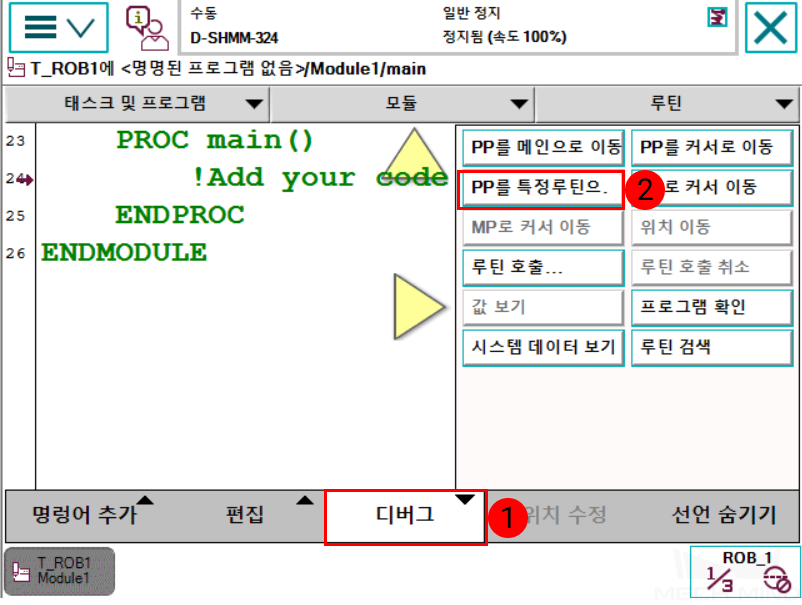

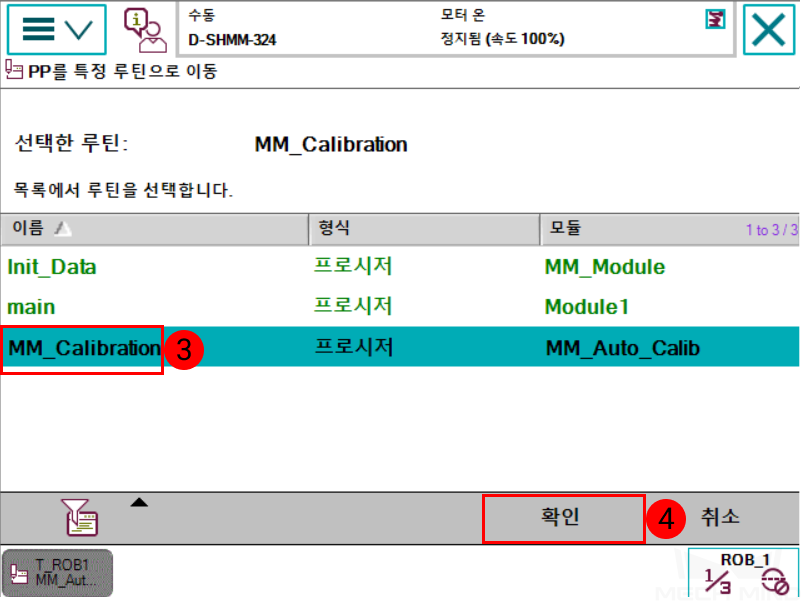

을 클릭합니다.MM_Calibration 을 선택한 상태에서 확인 을 클릭합니다.
프로그램 포인터가 9행에 도달할 때까지 MM_Calibration 프로그램을 수동으로 실행합니다.

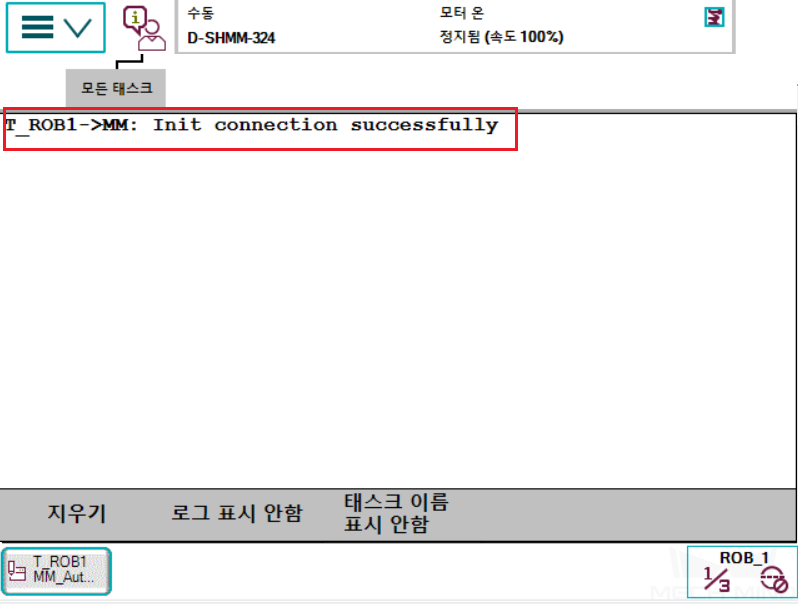

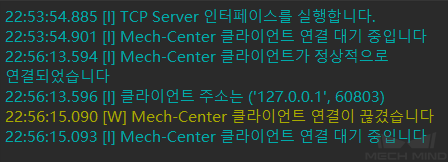

티치펜더트와 Mech-Center에 각각 다음과 같은 내용이 표시되면 연결이 성공한 것입니다.
