Mech-Mind Manuel d’utilisation IPC STD
Préface
Ce manuel d’utilisation s’applique aux PC industriels (IPC) de la série Mech-Mind IPC STD.
La série Mech-Mind IPC STD prend en charge les modèles suivants :
-
IPCW-i5-16G-512G-EU
-
IPCW-i5-16G-512G-US
-
IPCW-i5-16G-512G-UK
-
IPCW-i5-16G-512G-JP
-
IPCW-i5-16G-512G-KR
1. Consignes de sécurité
-
Pour garantir une utilisation sûre, n’utilisez pas le produit avant d’avoir lu ce manuel d’utilisation et compris comment utiliser le produit correctement. Le non-respect des instructions d’utilisation et d’entretien de ce manuel peut entraîner des dommages à l’IPC, des blessures corporelles ou des pertes pour des tiers.
-
Suivre les avertissements et les précautions de ce manuel peut réduire efficacement les risques, mais ne peut pas éliminer tous les risques.
-
Le contenu de ce manuel d’utilisation a été revu, et chaque étape a été soigneusement vérifiée pendant la rédaction. Si vous trouvez des questions ou des erreurs, n’hésitez pas à contacter Mech-Mind.
-
Ce produit doit être installé, connecté, utilisé et entretenu par des professionnels qualifiés. Veuillez assurer un transport, un stockage, une installation, une connexion, une utilisation et un entretien appropriés afin de garantir le fonctionnement sûr du produit.
-
Ce produit peut fonctionner indépendamment sans connexion Internet. Si des mises à jour logicielles, une maintenance à distance ou une synchronisation des données sont nécessaires, l’accès au réseau peut être activé selon les besoins. Par défaut, le produit n’établit aucune connexion vers des réseaux externes.
Précautions générales de sécurité
Suivez les précautions de sécurité décrites ci-dessous :
-
Assurez-vous de respecter les consignes de sécurité générales de l’endroit où ce produit est utilisé.
-
Lors du déplacement, de l’installation ou de l’entretien de ce produit, assurez-vous que l’alimentation et les câbles d’alimentation sont déconnectés.
-
N’utilisez pas de tension dépassant la plage de tension nominale, cela peut entraîner des incidents tels qu’un incendie ou un choc électrique.
-
Si une grande quantité de poussière, d’eau ou d’autres liquides pénètre dans le produit, déconnectez immédiatement l’alimentation, débranchez le câble d’alimentation et contactez Mech-Mind.
-
Ne laissez pas tomber ce produit sur des surfaces dures.
-
N’utilisez pas ce produit dans des environnements où la température dépasse la température nominale.
2. Caractéristiques techniques
| Produit | Mech-Mind IPC STD |
|---|---|
Modèle |
|
Configuration |
|
CPU |
Intel® Core i5-12400 2,5 GHz |
Mémoire |
16 GB DDR4 |
Carte graphique |
Pas de carte graphique dédiée |
Stockage |
512 GB SSD |
Système d’exploitation |
Windows 10 IoT Enterprise LTSC |
Réseau sans fil |
2 x antennes WiFi externes |
Commutateurs |
1 x interrupteur POWER
|
Interfaces E/S |
|
Ports réseau |
4 x 2,5 GbE |
Ports USB |
8 x USB 3.2 GEN2 |
Ports série |
4 x RS232
|
E/S numériques |
DIO 15 broches |
Interfaces d’affichage |
HDMI/DP |
Caractéristiques mécaniques |
|

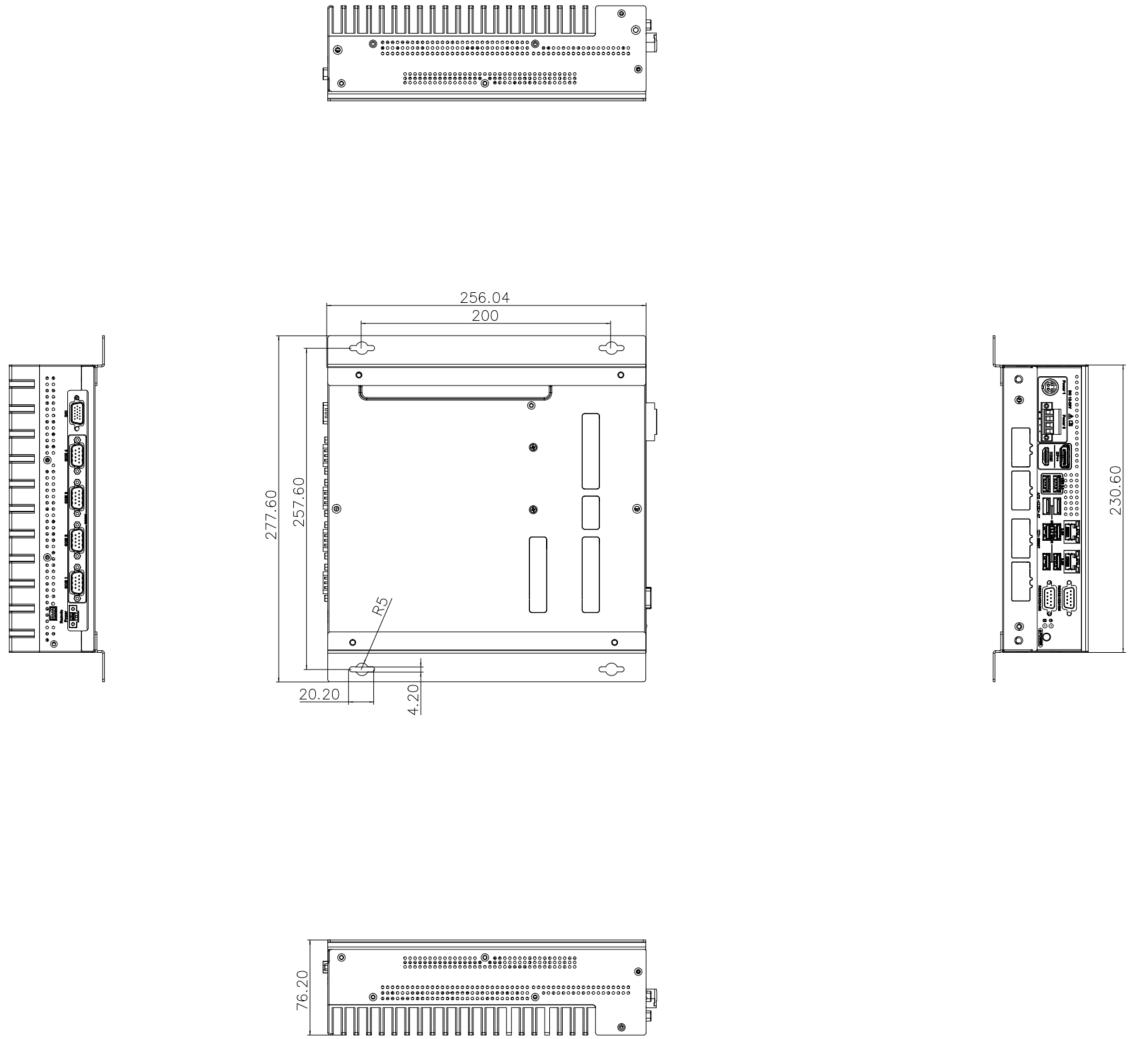

Dimensions (L x P x H) |
230 mm x 256 mm x 76 mm |
Poids (net) |
Environ 3 kg |
Électronique |
|
Alimentation |
Entrée AC de l’adaptateur : 100–240 V, 2,3 A, 50–60 Hz Sortie DC de l’adaptateur : 19,0 V, 9,47 A, 180 W |
Puissance nominale |
180 W |
Environnement |
|
Environnement de fonctionnement |
Température de fonctionnement : -20°C à 45°C ; humidité : 10 % à 95 % ; sans condensation |
Environnement de stockage |
Température de stockage : -40°C à 85°C ; humidité : 10 % à 95 % ; sans condensation |
Sécurité et certification |
|
Certification |
CE/FCC/VCCI/KC/NRTL Télécharger les certificats |
Indice de protection |
IP30 |
Garantie |
|
Période de garantie |
Un an |
|
Pour plus d’informations sur la certification, veuillez contacter l’assistance technique de Mech-Mind. |
3. Présentation du produit
3.1. Vue d’ensemble
Ce produit est un système sans ventilateur pour des environnements industriels sévères, alimenté par un processeur Intel Core de 12e génération, et possède deux logements SODIMM DDR4 SDRAM à 260 broches qui prennent en charge jusqu’à 64 Go de mémoire (16 Go préinstallés). Ce produit fournit des interfaces E/S, notamment un port E/S numérique, un port HDMI, un port DP, quatre ports 2,5 GbE, huit ports USB 3.2 GEN2, deux RS232/422/485 et quatre connecteurs RS232.
3.2. Vues du produit
3.2.1. Vue avant

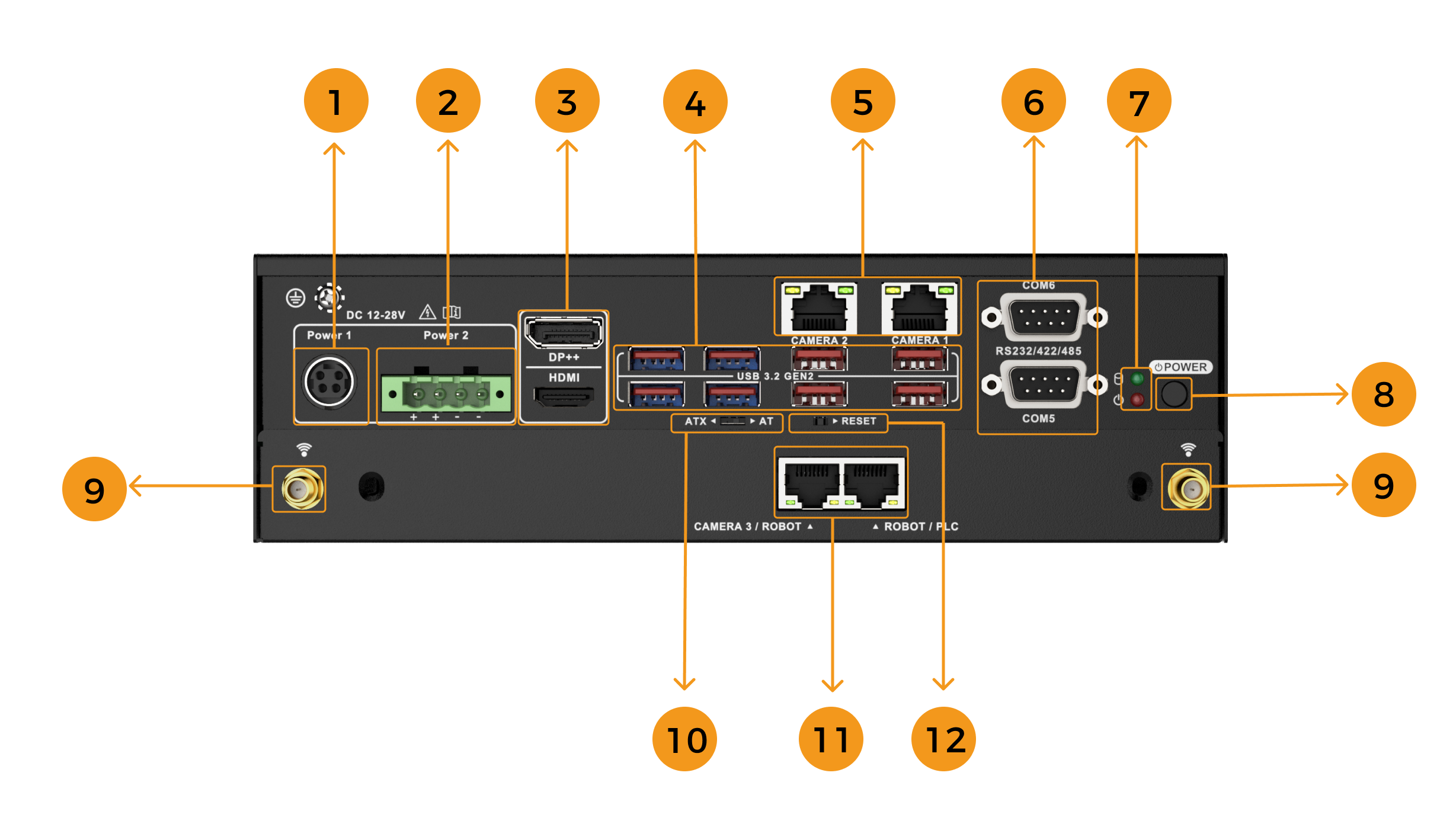

La figure suivante montre le panneau avant de ce produit et les interfaces qui s’y trouvent.
| N° | Description | N° | Description |
|---|---|---|---|
1 |
Connecteur DC, 12–28 V CC |
2 |
Borne d’alimentation, 12 à 28 V CC |
3 |
Port HDMI/DP |
4 |
8 x ports USB 3.2 GEN2 |
5 |
2 x RJ45 2,5 GbE (CAMERA 1 et CAMERA 2) |
6 |
2 x ports série DB9 (COM 5 et COM 6), compatibles RS232/422/485 |
7 |
Témoins HDD/Alimentation* |
8 |
Bouton POWER (interrupteur) |
9 |
2 x antennes WiFi |
10 |
Commutateur de mode d’alimentation, compatible AT/ATX |
11 |
2 x RJ45 2,5 GbE (CAMERA 3/ROBOT et ROBOT/PLC) |
12 |
Bouton RESET (interrupteur) |
| Lorsque l’IPC est sous tension, le témoin du disque dur doit clignoter, indiquant que le disque dur effectue des opérations de lecture/écriture. |
3.2.2. Vue arrière

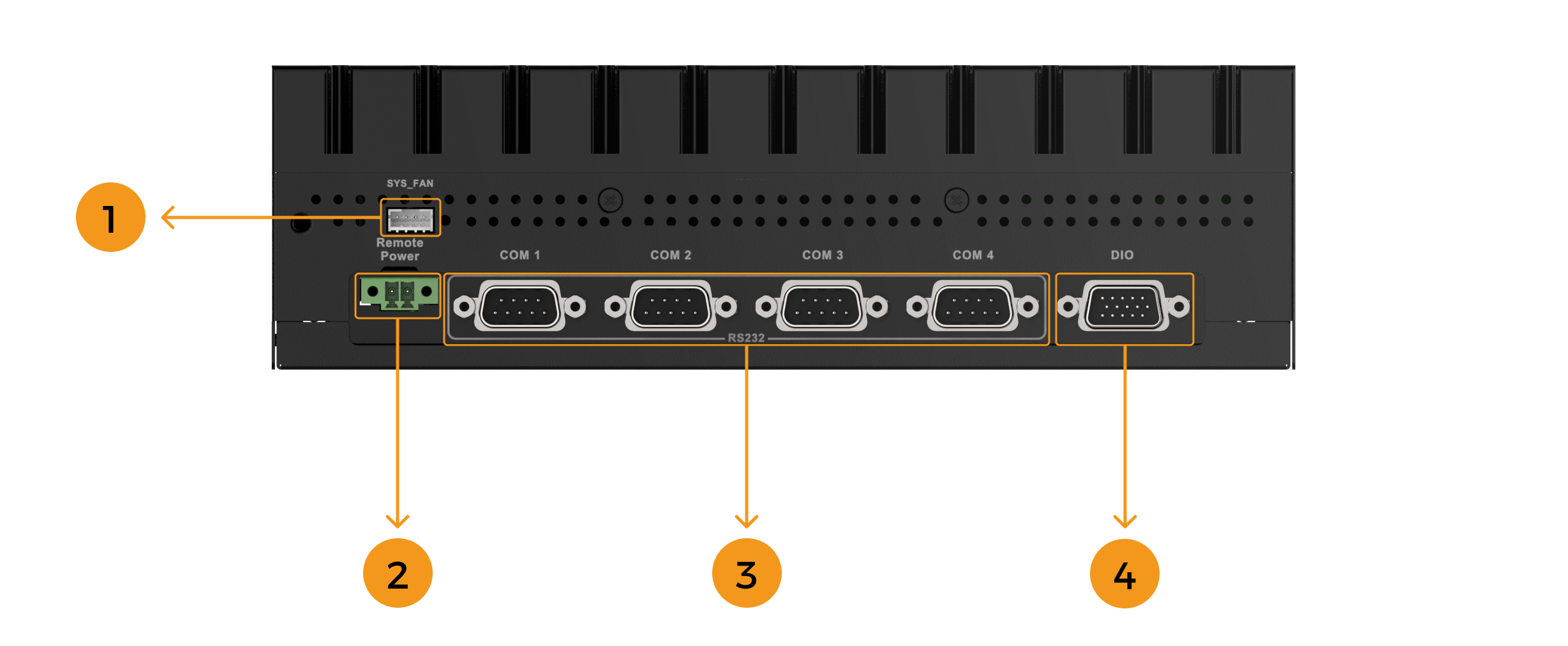

La figure suivante montre le panneau arrière de ce produit et les interfaces qui s’y trouvent.
| N° | Description | N° | Description |
|---|---|---|---|
1 |
Connecteur de ventilateur système (SYS_FAN) |
2 |
Connecteur d’alimentation à distance |
3 |
4 x ports série DB9 (COM 1 à COM 4), compatibles RS232 |
4 |
Port E/S numérique (DIO) 15 broches |
4. Installation
4.1. Liste de contrôle du déballage
| Si certains des composants listés dans la liste ci-dessous sont manquants, veuillez ne pas procéder à l’installation et contacter l’assistance technique de Mech-Mind. |
Ce produit est livré avec les composants suivants :
| N° | Article | Quantité | Illustration |
|---|---|---|---|

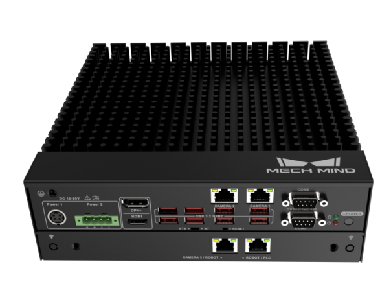

1 |
Mech-Mind IPC STD |
1 |
|
2 |
Support de montage |
2 |
|
3 |
Borne 2 broches |
1 |
|

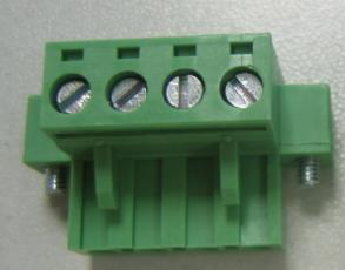

4 |
Borne 4 broches |
1 |
|
5 |
Vis de fixation |
8 |
|
6 |
Adaptateur secteur |
1 |
|
7 |
Cordon d’alimentation |
1 |
Veuillez noter que les cordons d’alimentation vendus dans différentes régions varient. |
8 |
Antenne WiFi externe |
2 |
|
4.2. Précautions d’installation
Avant d’installer ce produit, veuillez prêter attention aux précautions d’installation suivantes :
-
Lire le manuel d’utilisation : Le manuel d’utilisation de ce produit fournit des instructions détaillées sur les options d’installation et de configuration. Veuillez le lire avant l’installation.
-
DANGER ! Déconnecter l’alimentation : Veillez à ce que l’alimentation de l’IPC soit complètement coupée pendant le processus d’installation. À défaut, cela peut entraîner un choc électrique ou des blessures corporelles.
-
Personnel qualifié : Ce produit doit être installé par des professionnels qualifiés.
-
Circulation de l’air : Lors de l’installation de ce produit, assurez-vous qu’il y a une circulation d’air adéquate. Les ouvertures de ventilation de refroidissement de ce produit ne doivent pas être obstruées. Laissez au moins un espace de 5 cm autour du produit pour éviter la surchauffe.
Les ouvertures de ventilation de refroidissement susmentionnées ne sont pas des orifices d’extraction de ventilateur. Ce produit n’est pas doté d’un ventilateur. -
Mise à la terre : Ce produit doit être correctement mis à la terre.

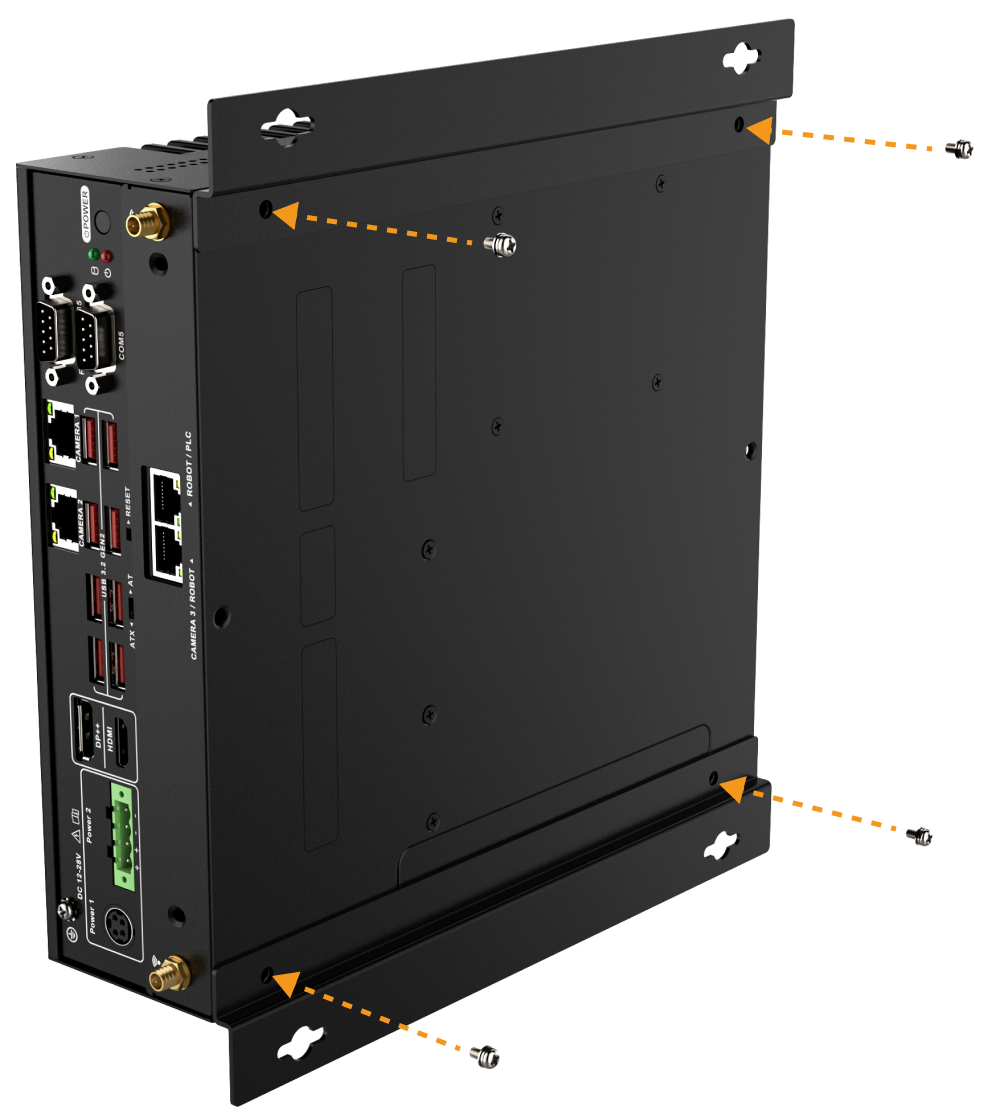

4.3. Fixer l’IPC avec des supports de montage
Pour fixer l’IPC sur un mur ou une autre surface à l’aide des deux supports de montage, veuillez suivre les étapes ci-dessous.
-
Retournez l’IPC.
-
Alignez les trous de vis de retenue de chaque support avec les trous de vis de retenue correspondants sur la face inférieure.
-
Fixez les supports à l’IPC en insérant des vis de retenue dans chaque support.
-
Percez des trous dans la surface de montage prévue.
-
Alignez les trous de montage des deux côtés du support de montage avec les trous pré-percés.
-
Utilisez des vis (préparées par vos soins) pour fixer l’IPC sur la surface de montage cible.
4.4. Installer les antennes WiFi externes
Pour installer les antennes WiFi externes, procédez comme suit :
-

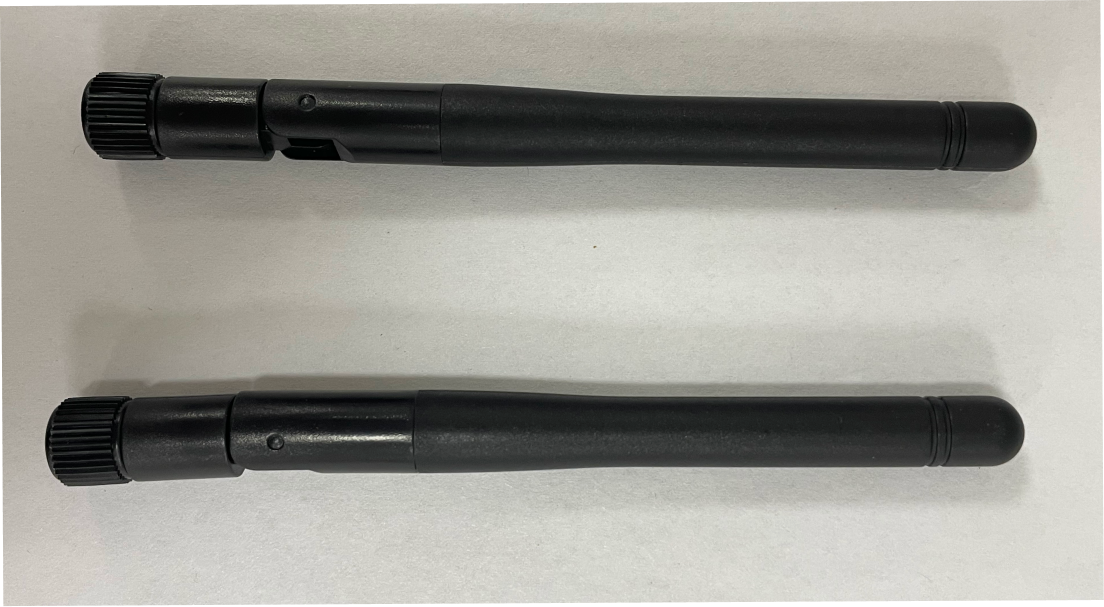

Repérez les deux antennes WiFi externes dans l’emballage.
-
Insérez les antennes WiFi externes dans les connecteurs d’antenne sur le panneau avant.
-
Vissez les antennes WiFi sur les connecteurs d’antenne.

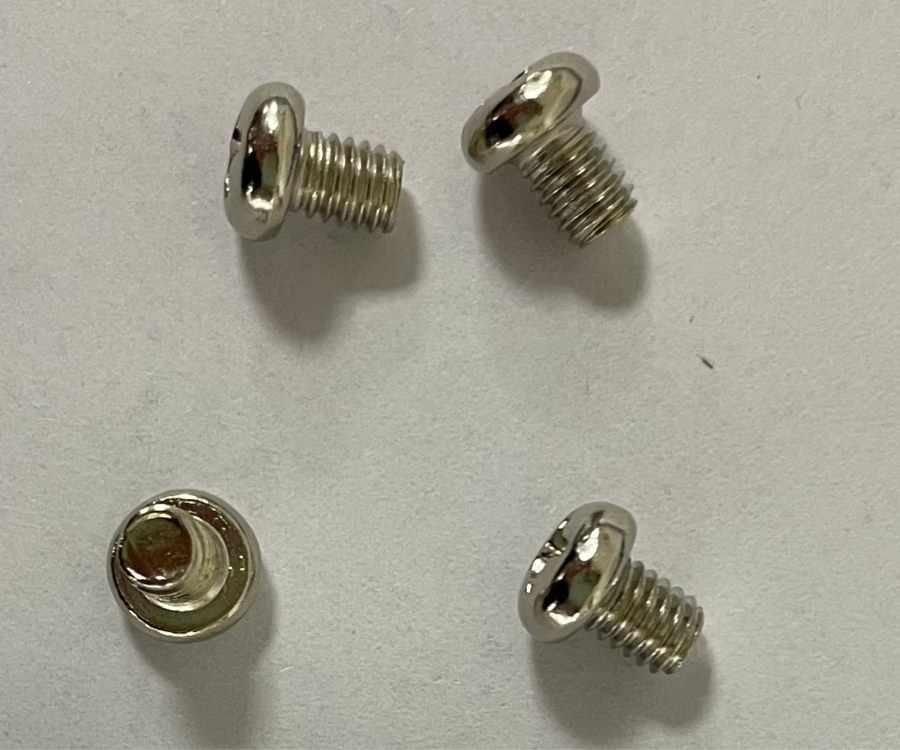

4.5. Mettre l’IPC correctement à la terre
Pour garantir le fonctionnement sûr de l’IPC et éviter les interférences électriques, suivez les étapes ci-dessous pour connecter correctement le fil de mise à la terre :
-

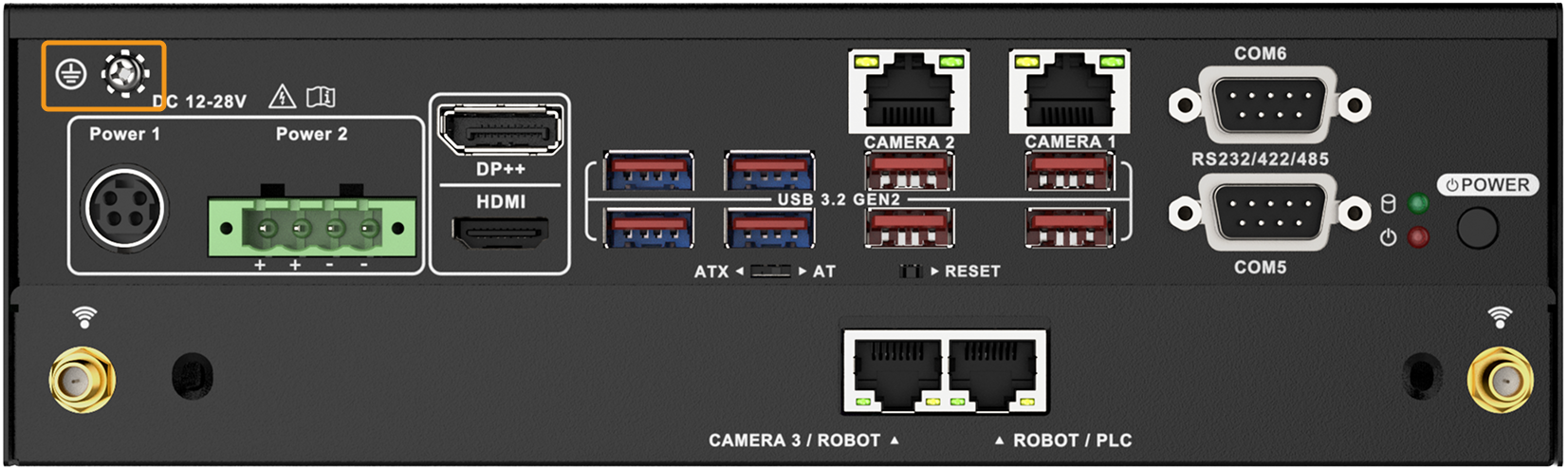

Trouver la borne de mise à la terre : Sur le panneau avant de l’IPC, localisez la borne de mise à la terre marquée du symbole de mise à la terre (⏚).
-
Retirer la vis de mise à la terre : Utilisez un tournevis pour retirer la vis de la borne de mise à la terre et conservez-la en lieu sûr.
-
Aligner la cosse ronde du fil de mise à la terre : Placez la cosse ronde du fil de mise à la terre sur le trou de vis de la borne de mise à la terre et alignez-la correctement.
-
Fixer le fil de mise à la terre : Réinsérez la vis dans la borne de mise à la terre et serrez-la avec un tournevis pour fixer fermement le fil de mise à la terre.
-
Vérifier la connexion : Tirez doucement sur le fil de mise à la terre pour confirmer qu’il est solidement connecté et qu’il ne se desserre pas.
|
5. Description des interfaces externes
5.1. Sélection du mode d’alimentation AT/ATX
Ce produit prend en charge le démarrage en modes d’alimentation AT et ATX.
-
Mode d’alimentation AT : L’IPC peut démarrer automatiquement lorsqu’il est connecté à l’alimentation.
-
Mode d’alimentation ATX : L’IPC peut démarrer lorsque vous appuyez sur le bouton POWER.

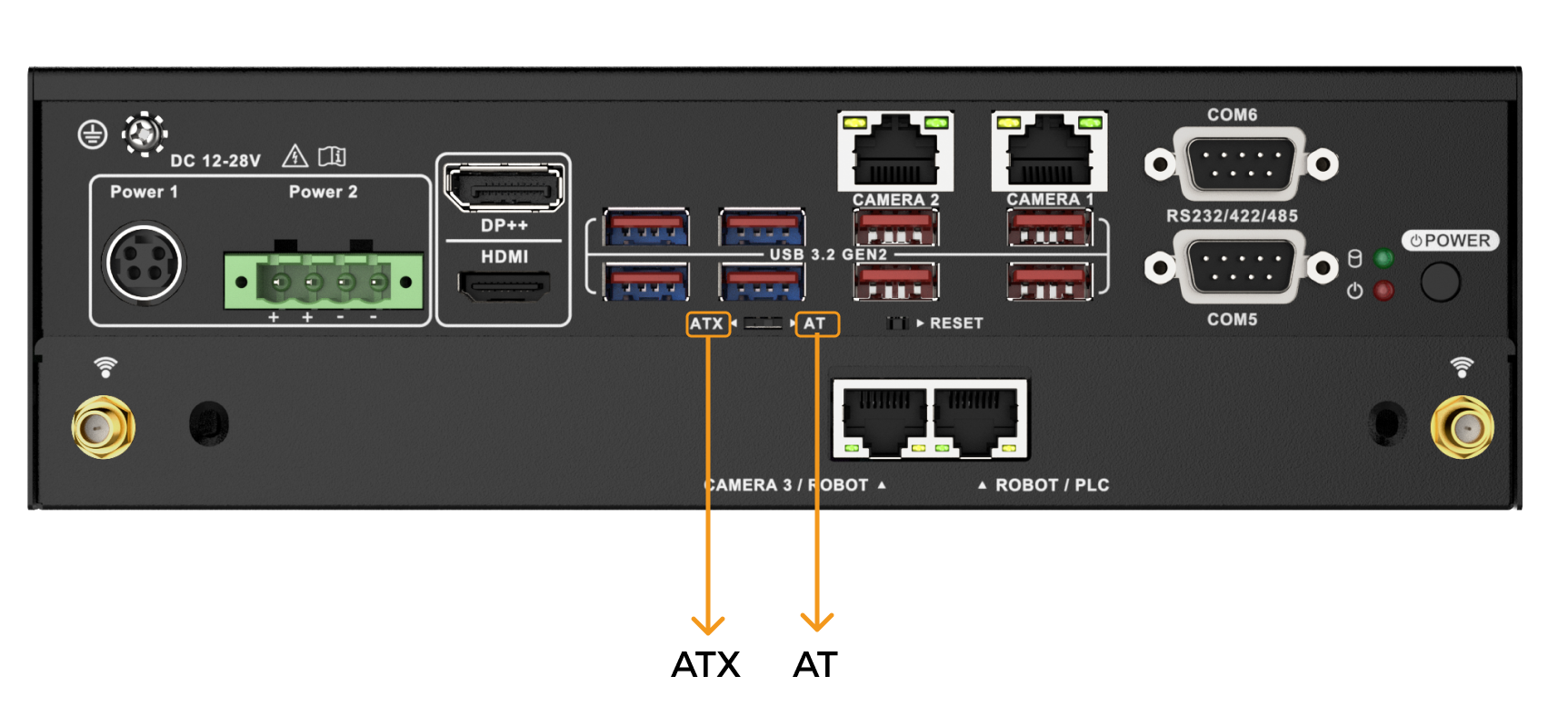

Ce paramètre peut être changé via le commutateur de mode d’alimentation AT/ATX sur le panneau avant, comme illustré sur l’image ci-dessous.
| Le commutateur est situé à l’intérieur. Veuillez utiliser un outil de précision tel qu’un petit tournevis lors du changement de mode d’alimentation. |
5.2. Connecteurs d’alimentation

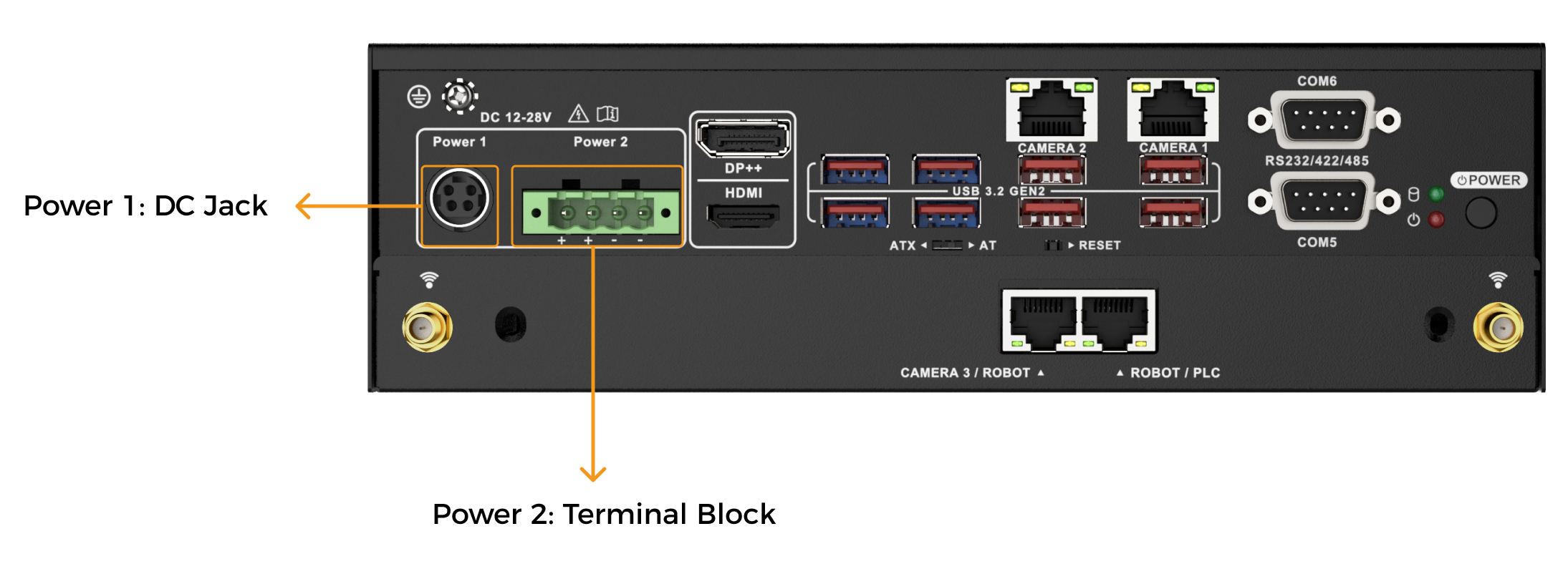

Il y a deux connecteurs d’alimentation sur le panneau avant. Le connecteur Alimentation 1 est un connecteur DC Jack qui prend en charge le signal ACC On. Le connecteur Alimentation 2 est une borne 4 broches qui peut se connecter directement à un adaptateur d’alimentation. Vous pouvez choisir d’utiliser l’un des deux connecteurs d’alimentation.
Les tensions d’entrée d’alimentation prises en charge sont :
-
Alimentation 1 (connecteur DC Jack) : 12–28 V CC
-
Alimentation 2 (borne) : 12–28 V CC
Lorsqu’un connecteur d’alimentation est relié à l’alimentation, le témoin d’alimentation peut indiquer l’état de l’alimentation.
| Témoin d’alimentation | Description |
|---|---|
Éteint |
Aucune alimentation. |
Allumé |
L’alimentation est connectée et l’IPC est sous tension. |
5.2.1. Alimentation 1 - Connecteur DIN 4 broches (DC Jack)
| Ce connecteur doit être utilisé lorsque vous utilisez un adaptateur secteur. |
Ce connecteur d’alimentation doit être raccordé à un adaptateur secteur CC de 12–28 V. Veuillez vous assurer que le cordon d’alimentation fourni est correctement inséré dans la prise d’alimentation.
| N° de broche | Description | N° de broche | Description |
|---|---|---|---|
1 |
DC_IN1 (+) |
2 |
GND (-) |
3 |
DC_IN1 (+) |
4 |
GND (-) |

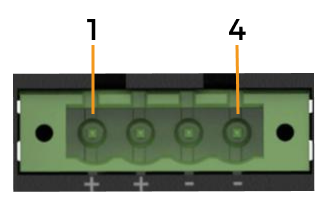

5.2.2. Alimentation 2 - Borne 4 broches
| Ce connecteur doit être utilisé lorsque vous utilisez une alimentation sur rail DIN. |

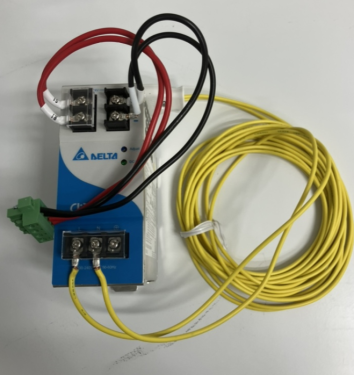

Ce connecteur d’alimentation raccorde la borne 4 broches fournie à la barrette de connexion. La borne 4 broches se connecte à une alimentation sur rail DIN.
|
| N° de broche | Description | N° de broche | Description |
|---|---|---|---|
1 |
DC_IN2 (+) |
2 |
DC_IN2 (+) |
3 |
GND (-) |
4 |
GND (-) |
5.3. Ports Ethernet
Les ports Ethernet permettent à l’IPC de se connecter à un réseau externe.
Pour connecter l’IPC à un réseau externe, procédez comme suit :
-
Localisez les ports Ethernet sur l’IPC.
-
Alignez le connecteur RJ45 du câble Ethernet avec l’un des ports Ethernet.
-
Insérez le connecteur RJ45 du câble Ethernet dans le port Ethernet.
Chaque port Ethernet possède deux diodes électroluminescentes (LED) d’état. Le témoin Activité/Liaison indique l’état de la liaison ou l’activité du port et le témoin Vitesse indique la vitesse de connexion du port.
Le tableau suivant montre l’état des LED des ports Ethernet CAMERA 1, CAMERA 2, CAMERA 3/ROBOT et ROBOT/PLC.
| LED | Statut | Description |
|---|---|---|
Témoin Activité/Liaison |
Éteint |
Aucune liaison |
Jaune |
Connecté |
|
Clignotant |
Des données sont en cours d’envoi/réception |
|
Témoin Vitesse |
Éteint |
Connexion 100 Mb/s |
Orange |
Connexion 1 Gb/s |
|
Vert |
Connexion 2,5 Gb/s |
|
Si vous utilisez un IPC livré plus tôt, les ports Ethernet CAMERA 3/ROBOT et ROBOT/PLC utilisent un type de carte réseau (NIC) différent. Par conséquent, les LED sur les ports Ethernet ont des significations différentes. Chaque port Ethernet possède deux LED d’état, LED A et LED B. La LED A indique l’état de la fonction Power over Ethernet (POE) du port et la LED B indique la vitesse de connexion du port.
Le tableau suivant montre l’état des LED des ports Ethernet CAMERA 3/ROBOT et ROBOT/PLC.
|
5.4. Interfaces d’affichage
Les interfaces HDMI et DP servent à connecter l’IPC à un moniteur.
D’après des tests, les interfaces HDMI et DP de cet IPC prennent en charge les marques et modèles de moniteurs suivants.
| Type d’interface | Marque | Modèle | Taille/Résolution/Description |
|---|---|---|---|
HDMI |
HP |
24MQ |
24" LCD 1920x1080 |
Dell |
S2721QS |
27" LCD 3840x2160 |
|
AOC |
V2790B |
27" LCD 3840x2160 |
|
LG |
HDR4K |
27" LCD 3840x2160 |
|
LG |
HDR5K |
34" LCD 5120x2160 |
|
MSI |
PS341WU |
34" LCD 5120x2160 |
|
DP |
HP |
24MQ |
24" LCD 1920x1080 |
Dell |
S2721QS |
27" LCD 3840x2160 |
|
AOC |
V2790B |
27" LCD 3840x2160 |
|
LG |
HDR4K |
27" LCD 3840x2160 |
|
LG |
HDR5K |
34" LCD 5120x2160 |
|
SAMSUNG |
S23C650 |
23" LCD 1920x1080 |
|
5.5. Connecteur E/S numériques
Le connecteur E/S numériques fournit des entrées et sorties programmables pour des dispositifs externes.

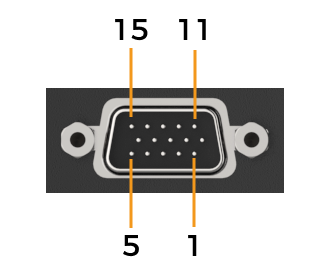

Les brochages du connecteur E/S numériques sont listés dans le tableau ci-dessous.
| N° de broche | Description | N° de broche | Description |
|---|---|---|---|
1 |
GND |
2 |
DIN0 |
3 |
DIN1 |
4 |
DIN2 |
5 |
DIN3 |
6 |
DIN4 |
7 |
DIN5 |
8 |
GND |
9 |
DOUT0 |
10 |
DOUT1 |
11 |
DOUT2 |
12 |
DOUT3 |
13 |
DOUT4 |
14 |
DOUT5 |
15 |
+5VS |
5.6. Connecteur série DB9 RS232/422/485

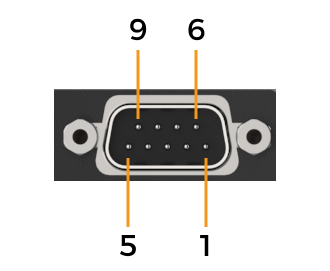

La figure suivante montre les broches des connecteurs RS232 (COM1 à COM4) et RS-232/422/485 (COM5 à COM6).
| N° de broche | RS232 | RS422 | RS485 |
|---|---|---|---|
1 |
DCD# |
TX- |
TX- |
2 |
Données reçues |
TX+ |
TX+ |
3 |
Données envoyées |
RX+ |
|
4 |
DTR# |
RX- |
|
5 |
GND |
||
6 |
DSR# |
||
7 |
RTS# |
||
8 |
CTS# |
||
9 |
RI |

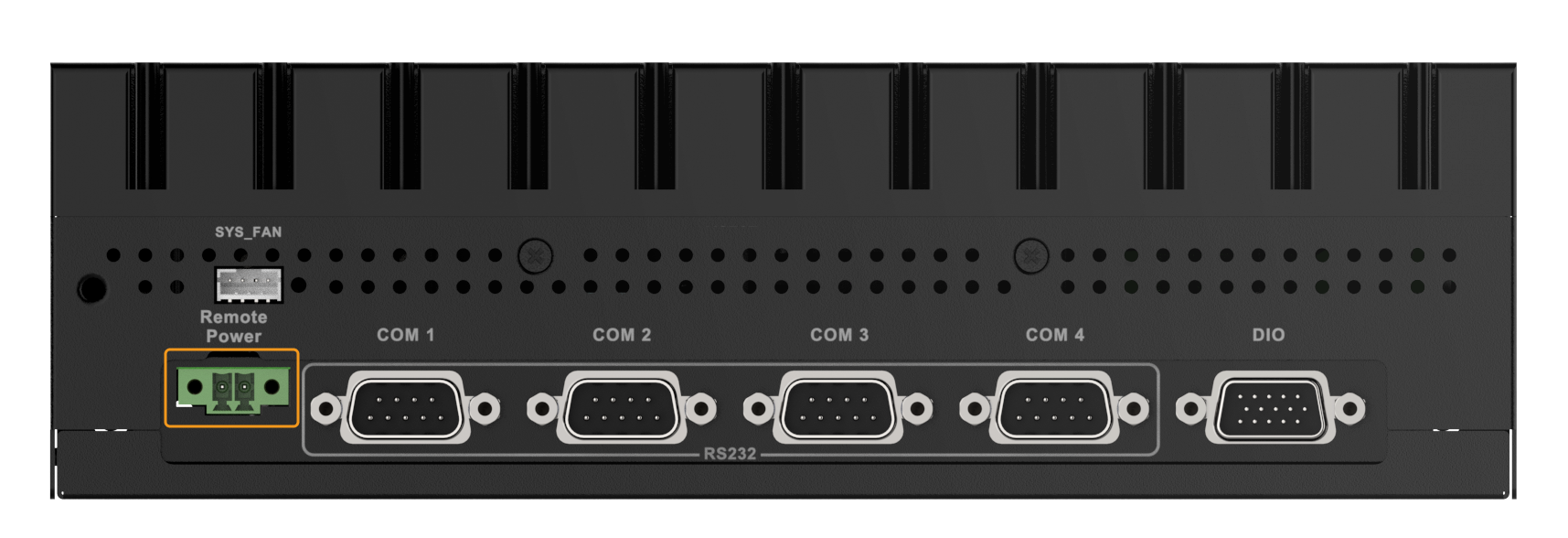

5.7. Connecteur d’alimentation à distance
Le connecteur du commutateur d’alimentation à distance peut être relié à un commutateur externe pour contrôler à distance l’interrupteur d’alimentation.
Le connecteur du commutateur d’alimentation à distance se raccorde à la borne 2 broches fournie. Lorsqu’un signal de court-circuit est appliqué à la borne 2 broches, l’IPC effectuera automatiquement une opération d’arrêt.

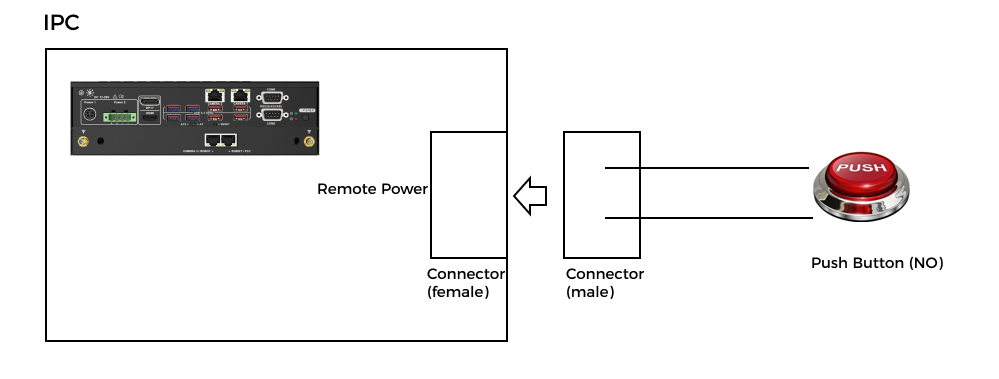

La figure suivante montre des scénarios de connexion possibles où l’interrupteur d’alimentation est déclenché à distance par un bouton-poussoir externe ou des signaux de sortie numérique (DO) provenant d’automates programmables (PLC) ou de robots.
6. Mettre l’IPC sous/hors tension
| Assurez-vous qu’une alimentation avec la tension d’entrée correcte est fournie à l’IPC. Des tensions incorrectes appliquées au système peuvent endommager les composants électroniques internes et peuvent également blesser l’utilisateur. |
6.1. Mettre l’IPC sous tension
Lorsque le commutateur de mode d’alimentation AT/ATX est côté AT, l’IPC démarre automatiquement après la connexion de l’alimentation.
Lorsque le commutateur de mode d’alimentation AT/ATX est côté ATX, appuyez sur le bouton POWER sur le panneau avant.
Lorsque l’IPC est correctement mis sous tension, le témoin d’alimentation doit être rouge fixe.
6.2. Mettre l’IPC hors tension
Pour mettre l’IPC hors tension, sélectionnez sur le bureau de l’IPC.
Lorsque l’IPC est correctement mis hors tension, le témoin d’alimentation doit être éteint.
| N’éteignez pas le système en restant appuyé sur le bouton d’alimentation ou en coupant l’alimentation. Cela peut entraîner une perte de données ou des plantages du système. |
6.3. Redémarrer l’IPC
Pour redémarrer l’IPC, sélectionnez sur le bureau de l’IPC.
Lorsque le système ne répond pas ou est bloqué, ou que les méthodes normales de redémarrage ne fonctionnent pas, vous pouvez forcer le redémarrage de l’IPC en appuyant sur le bouton RESET sur le panneau avant.

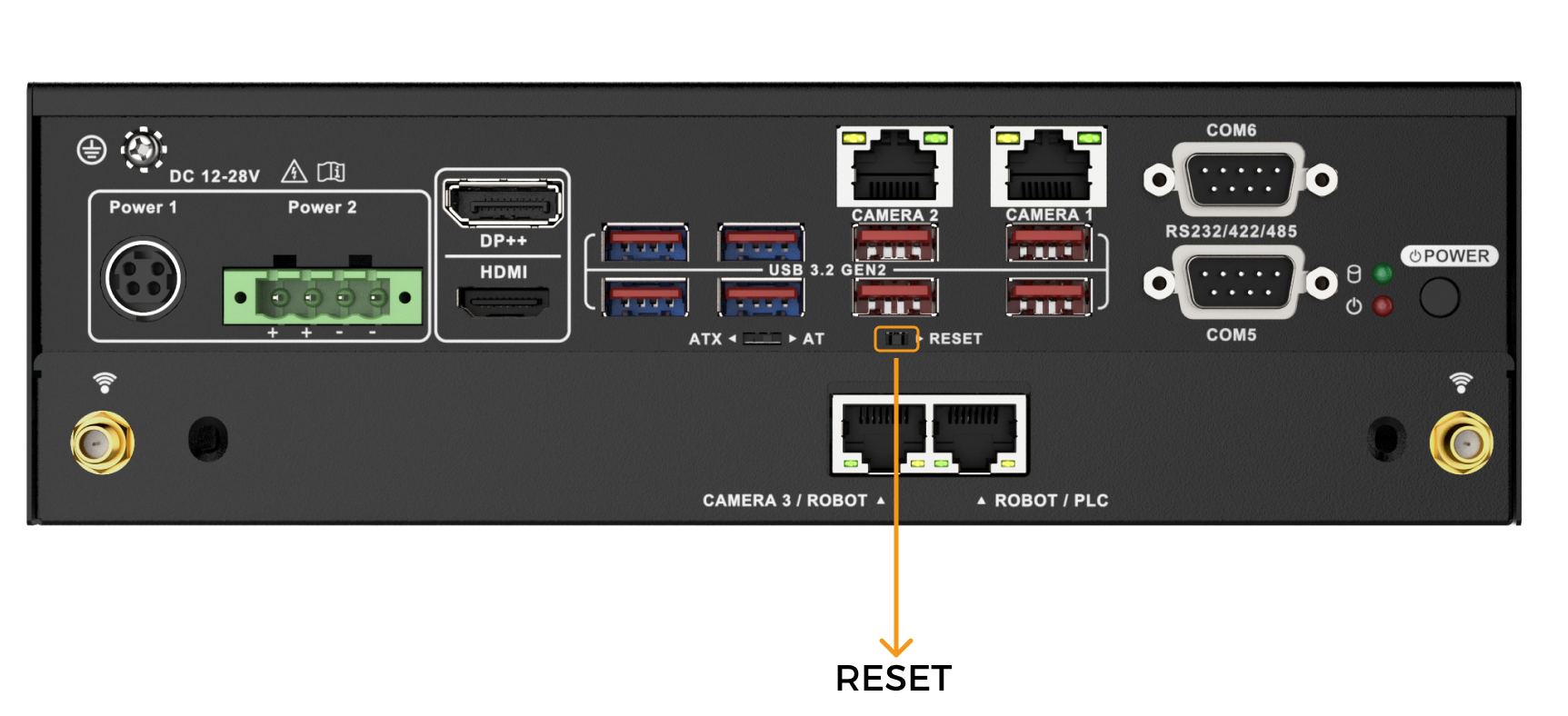

| Le bouton RESET est petit et situé à l’intérieur. Lors de son appui, veuillez utiliser un outil de précision, tel qu’un petit tournevis. |
7. Entretien et nettoyage
Lors de l’entretien ou du nettoyage de ce produit, veuillez suivre les directives ci-dessous.
7.1. Précautions de nettoyage
Veuillez lire attentivement les instructions suivantes avant de nettoyer des pièces ou des composants de ce produit :
-
L’intérieur de ce produit ne nécessite pas de nettoyage. Évitez que des liquides ne pénètrent à l’intérieur du produit.
-
Lorsque vous utilisez un aspirateur pour nettoyer le produit, soyez prudent avec tous les petits composants amovibles.
-
Déconnectez l’alimentation avant de nettoyer ce produit.
-
Lors du nettoyage de ce produit, évitez d’utiliser des solvants ou des produits chimiques susceptibles de provoquer des réactions allergiques.
-
Ne mangez pas et ne fumez pas à proximité de ce produit.
7.2. Outils de nettoyage
Certains composants de ce produit ne peuvent être nettoyés qu’à l’aide d’outils spécialisés. Ci-dessous figure une liste des articles à utiliser lors du nettoyage de ce produit.
-
Chiffon - Utilisez un chiffon doux et propre pour nettoyer ce produit.
-
Eau ou alcool isopropylique - Un chiffon humecté d’eau ou d’alcool isopropylique peut être utilisé pour essuyer le produit.
-
Aspirateur - Utiliser un aspirateur spécialement conçu pour le nettoyage des ordinateurs est l’une des meilleures méthodes pour nettoyer ce produit.
-
Cotons-tiges - Des cotons-tiges humectés d’alcool isopropylique ou d’eau sont d’excellents outils pour nettoyer les zones difficiles d’accès. Il est recommandé d’utiliser des écouvillons qui ne perdent pas de fibres, tels que des écouvillons en mousse, pour le nettoyage.
7.3. Remplacer le stockage
Ce produit prend en charge deux types de stockage : un M.2 2280 M-key et un SSD/HDD 2,5 pouces.
-

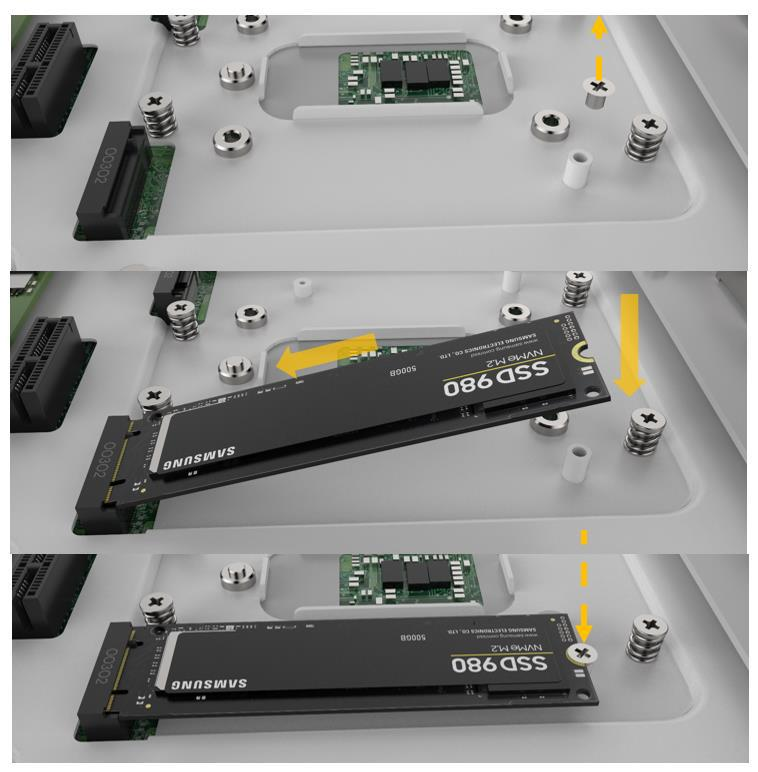

Installation du SSD M.2
Retirez la vis de réserve M.2 2280, installez la carte NVME M.2 2280, puis fixez la carte avec la vis de réserve retirée précédemment.
-

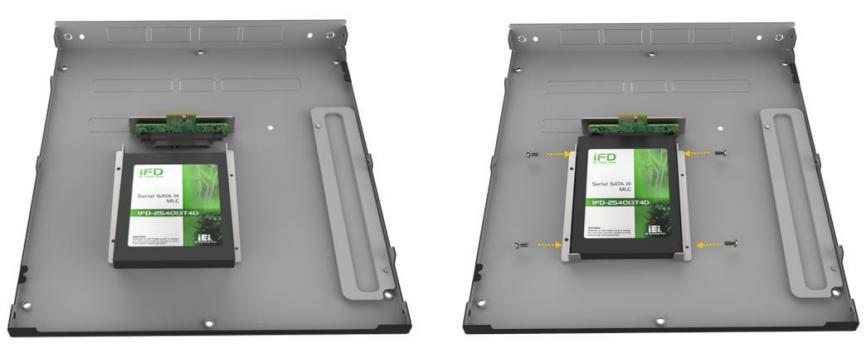

Installation du SSD/HDD 2,5"
Placez le disque dans le support de disque, puis utilisez les quatre vis pour fixer le disque.
8. Dépannage
8.1. Pas d’affichage au démarrage
Symptôme :
Après la mise sous tension, les témoins d’alimentation et du disque dur sont normaux, mais il n’y a aucun affichage à l’écran.
Causes possibles :
-
Le moniteur est défaillant.
-
Le câble du moniteur est incompatible avec l’interface de l’IPC.
-
Le câble du moniteur n’est pas connecté au port HDMI ou DP de la carte graphique dédiée.
Solution :
-
Remplacez le moniteur.
-
Remplacez le câble du moniteur.
-
Si l’IPC est équipé d’une carte graphique dédiée, assurez-vous que le câble du moniteur est connecté à un port HDMI ou DP sur la carte graphique dédiée.
8.2. Arrêt ou redémarrage automatique
Symptôme :
Pendant le fonctionnement, l’IPC s’arrête ou redémarre automatiquement.
Causes possibles :
-
Un logiciel a configuré une fonction d’arrêt ou de redémarrage planifié.
-
Une température anormale du CPU a entraîné l’arrêt ou le redémarrage de l’IPC.
-
Un écran bleu ou d’autres défauts provoquent le redémarrage de l’IPC.
Solution :
-
Observez si l’arrêt ou le redémarrage automatique se produit à une heure fixe.
Si oui, cela peut être causé par un logiciel ayant configuré une fonction d’arrêt ou de redémarrage planifié. Appuyez sur la touche Delete pendant le démarrage pour entrer dans le BIOS, puis attendez un certain temps. Si l’IPC ne s’arrête pas ni ne redémarre à l’heure fixe, il peut être confirmé que le problème est causé par le réglage d’arrêt ou de redémarrage planifié du logiciel. Veuillez localiser et désactiver ce réglage dans le logiciel.
-
Si le problème n’est pas dû au réglage d’arrêt ou de redémarrage planifié du logiciel, veuillez contacter l’assistance technique de Mech-Mind.
8.3. Blocage ou latence du système
Symptôme :
L’écran se fige ou l’affichage devient lent.
Causes possibles :
-
Des conflits de programmes provoquent le blocage ou la latence du système.
-
Une défaillance du système de refroidissement provoque le blocage ou la latence du système.
-
Des interférences électromagnétiques provoquent la latence.
Solution :
-
Redémarrez l’IPC. Le redémarrage résout généralement la plupart des problèmes de blocage du système. Appuyez sur les touches Ctrl + Alt + Delete, sélectionnez le bouton d’alimentation en bas à droite, et cliquez sur redémarrer. Si le système ne répond pas, maintenez le bouton d’alimentation enfoncé pour forcer un redémarrage.
-
Fermez les programmes qui consomment une mémoire excessive. Cliquez avec le bouton droit sur la barre des tâches, sélectionnez Gestionnaire des tâches, ou utilisez Ctrl + Shift + Esc pour l’ouvrir. Trouvez les processus consommant beaucoup de ressources, cliquez avec le bouton droit, et sélectionnez Fin de tâche pour les fermer.
-
Vérifiez si le ventilateur de refroidissement fonctionne normalement et si le dissipateur thermique est obstrué. En cas d’anomalie, veuillez contacter l’assistance technique de Mech-Mind.
-
Identifiez les sources d’interférences électromagnétiques et prenez des mesures pour les maîtriser, telles que l’isolation de l’IPC par rapport à la source d’interférence et la mise à la terre appropriée de la source d’interférence.
8.4. Écran bleu
Symptôme :
Le système s’arrête et affiche un écran bleu, montrant des informations de diagnostic en texte blanc à l’écran (comme ci-dessous).
Solution :
Les causes d’une erreur d’écran bleu sont complexes. Veuillez contacter l’assistance technique de Mech-Mind pour obtenir de l’aide.
9. Obtenir de l’assistance
Si vous avez besoin d’une assistance technique, veuillez contacter l’assistance technique de Mech-Mind par l’un des moyens suivants :
-
E-mail : service@mech-mind.net
-
Communauté : Communauté en ligne Mech-Mind
Annexe A : Déclaration des substances dangereuses
Les détails fournis dans cette annexe visent à garantir que le produit est conforme à la directive RoHS II (2015/863/UE). Le tableau ci-dessous reconnaît la présence de petites quantités de certaines substances dans le produit et s’applique à la directive RoHS II (2015/863/UE).
