카메라 연결 및 캡처된 이미지를 테스트하기

이 부분은 Mech-Eye Viewer를 통해 카메라를 연결하는 방법 및 정상적으로 이미지를 캡처할 수 있는지에 대한 태스트 방법을 설명해 보겠습니다.

Mech-Eye Viewer는 본사에서 자체 연구·개발한 카메라 구성 소프트웨어입니다. 이 소프트웨어를 통해 카메라를 연결하고 이미지 캡처를 컨트롤할 수 있습니다.

다음과 같은 스텝에 의해 시도해 보세요:

1. Mech-Center 메인 인터페이스 상단에 있는 카메라 뷰어 를 클릭하여 Mech-Eye Viewer를 열어 보세요.

2. 카메라 고정 IP 주소를 설정하세요.

   연결 가능한 카메라를 선택한 다음에(Virtual이란 레이블이 있는 가상 카메라를 선택하지 마세요) 카메라IP를 설정하기 를 클릭하여 팝업창에서 고정 IP로 설정하기 를 선택하세요. 이전 설정에 따라 이때 카메라 IP를 192.168.100.2로 설정하고 OK 를 클릭하여 저장합니다.

3. 연결할 카메라를 더블 클릭하거나 카메라를 한번 클릭한 다음 화면 하단에 있는 카메라 연결 을 클릭하여 연결을 진행합니다.

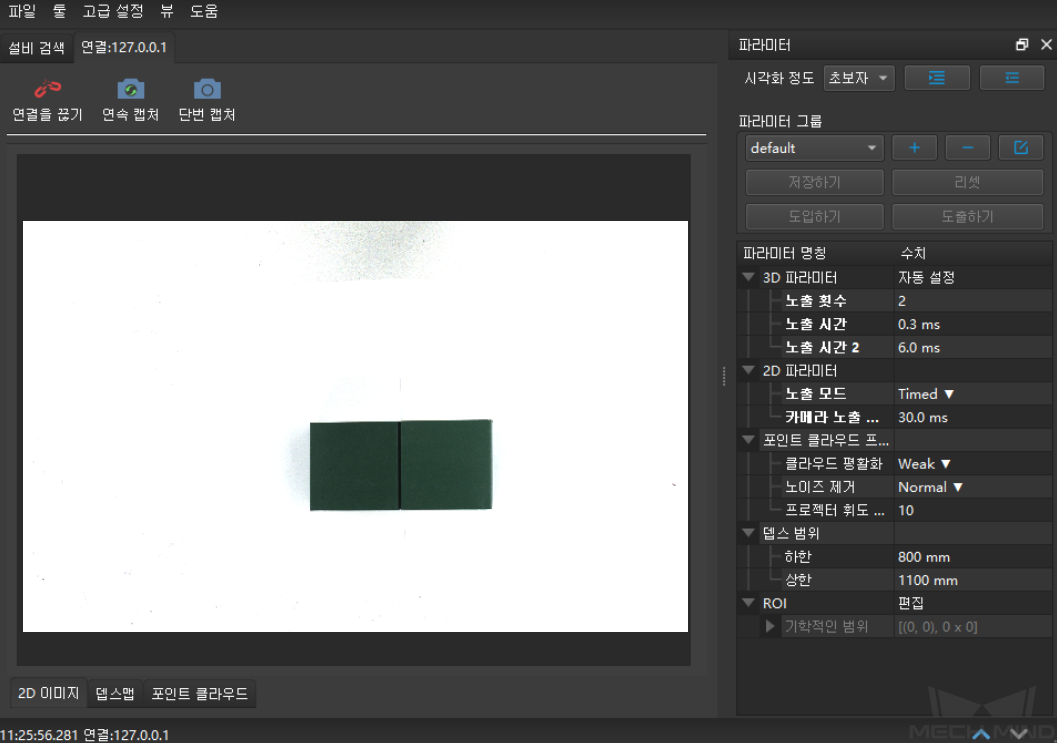

4. 연결이 되면 카메라 뷰어 인터페이스로 들어갈 것입니다.

   화면 상단에 있는 지속 캡처 를 클릭하면 캡처된 이미지를 실시간으로 볼 수 있고 한번 캡처 을 클릭하면 사진을 한번 찍습니다.



   카메라가 정상적으로 사진을 찍을 수 있다면 정지 를 클릭하세요. 카메라 연결 테스트가 완성됩니다. 지속으로 다음 부분을 살펴보세요.
