Accesorios del Perfilador Láser

Actualmente, está consultando la documentación de una versión preliminar (2.5.0). Si desea acceder a otra versión, haga clic en el botón "Cambiar de versión", ubicado en la esquina superior derecha de la página.

■ Si desea usar la versión más reciente del software, visite la página web Descargas de Mech-Mind para descargarlo.

■ Si no está seguro de qué versión del producto usa, contacte con el Soporte Técnico de Mech-Mind para obtener ayuda.

Este capítulo proporciona una orientación sobre la selección y descripciones detalladas sobre los accesorios de Perfilador Láser 3D de Mech-Eye.

Guía de Selección de Accesorios

Aparte del controlador y el sensor, el perfilador láser contiene los siguientes accesorios.

Accesorios Uso Guía de selección

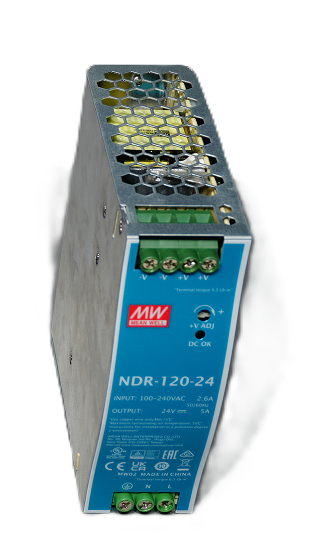

Fuente de alimentación en carril DIN

din rail power supply

Dispositivo de la fuente de alimentación CC. Sirve para alimentar el controlador, y es necesario usar junto con el cable de cable de alimentación CC del controlador. Para obtener más información, consulte el capítulo Especificaciones Técnicas de la Fuente de Alimentación en Carril DIN.

Accesorio estándar. Solo el modelo MEAN WELL NDR-120-24 está disponible.

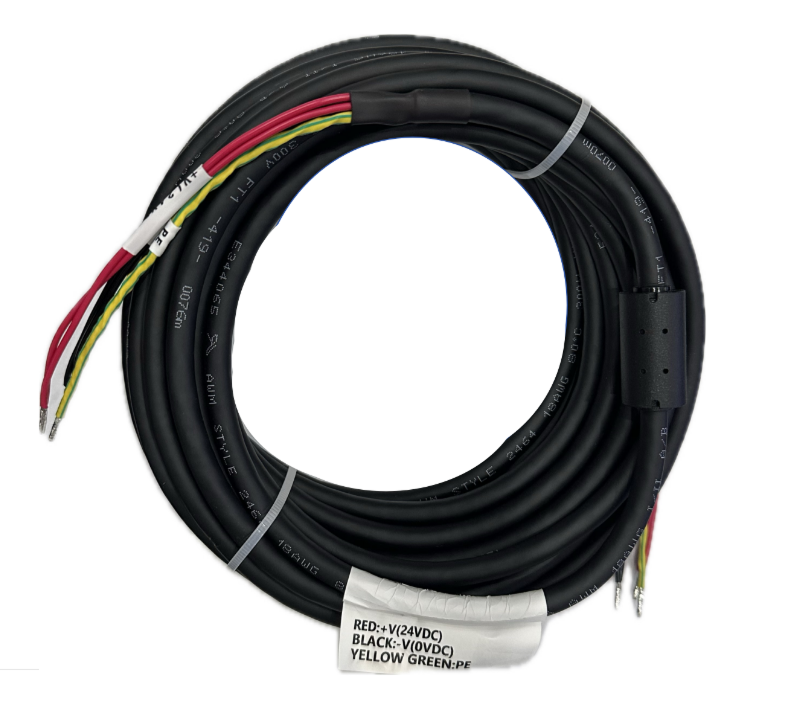

Cable de alimentación CC del controlador

controller dc power cable

Sirve para conectar el controlador y la fuente de alimentación en carril DIN. Para obtener más información, consulte el capítulo Cable de alimentación CC del controlador.

Accesorio estándar. Solo está disponible el modelo CBL-CTRL-PWR-3M, con una longitud de 3 m.

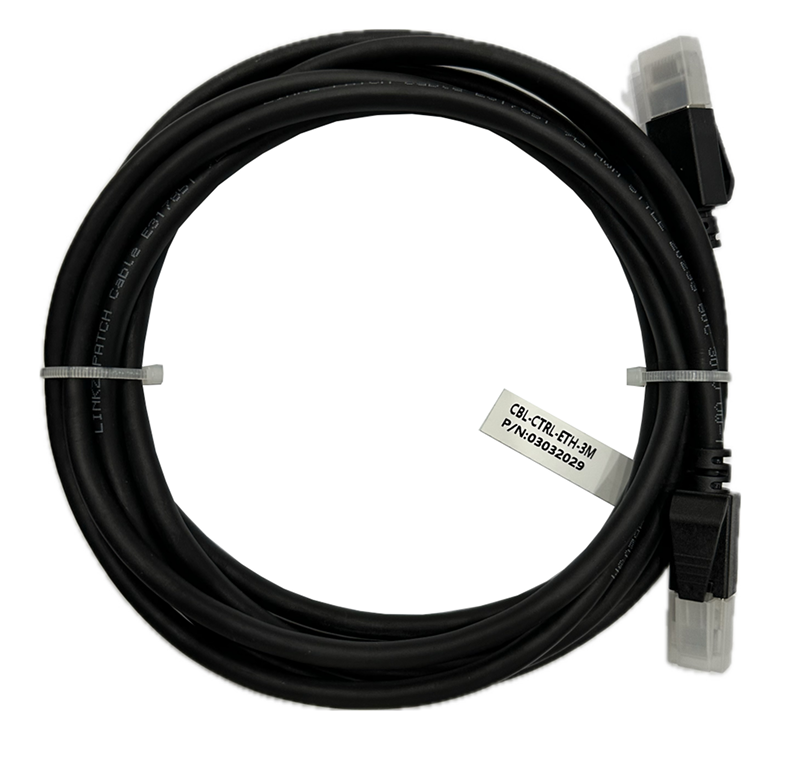

Cable Ethernet del controlador

controller ethernet cable

Sirve para conectar el controlador a una computadora industrial (IPC) u otros dispositivos de red, lo que permite la transmisión de datos de red. Para obtener más información, consulte el capítulo Cable Ethernet del controlador.

Accesorio estándar. Solo está disponible el modelo CBL-CTRL-ETH-3M, con una longitud de 3 m.

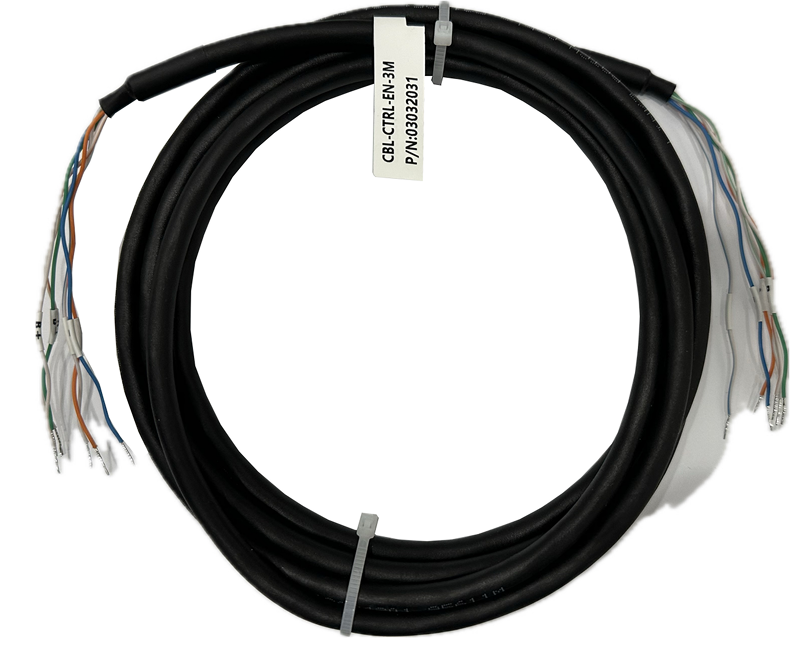

Cable del codificador

controller encoder cable

Sirve para conectar los terminales del codificador a dispositivos codificadores externos. Para obtener más información, consulte el capítulo Cable del codificador.

Accesorio estándar. Solo está disponible el modelo CBL-CTRL-EN-3M, con una longitud de 3 m.

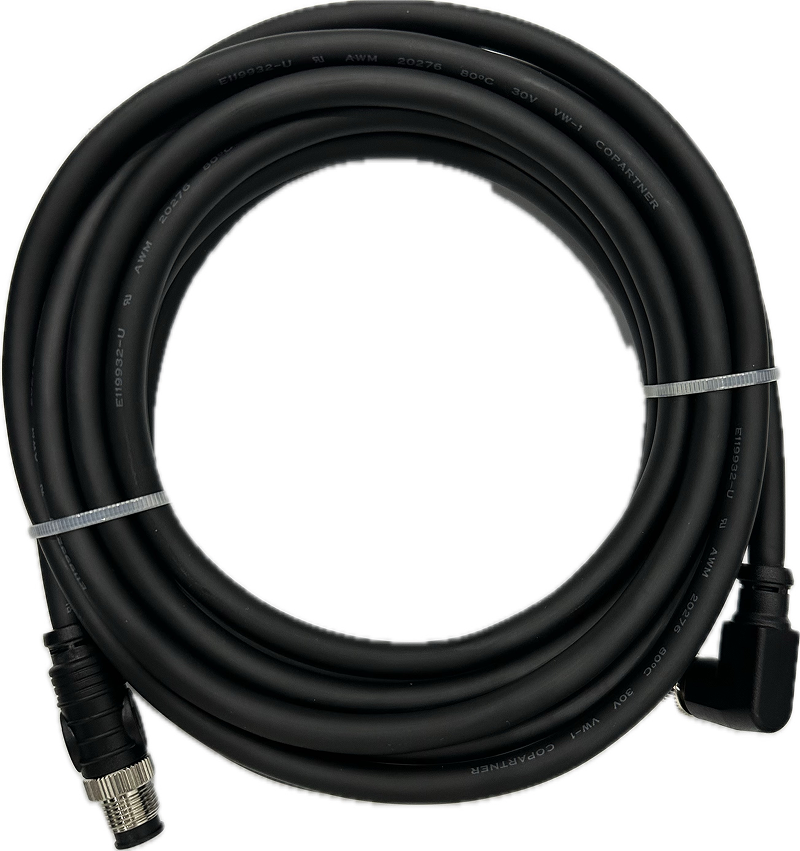

Cable de conexión sensor-controlador

sensor head to controller cable

Sirve para conectar el sensor y el controlador, suministrando alimentación al sensor y transmitiendo señales. Para obtener más información, consulte el capítulo Cable de conexión sensor-controlador.

El cable estándar es el modelo CBL-H2C-5M-LU, con una longitud de 5 m. Hay otras longitudes disponibles como modelos opcionales:

  • CBL-H2C-10M-LU (10m)

  • CBL-H2C-15M-LU (15m)

  • CBL-H2C-20M-LU (20m)
