Cable de Alimentación CC
Parámetros Físicos
Modelo |
Conector recto |
Conector acodado |
|---|---|---|
CBL-PWR-5M
|
CBL-PWR-5M-LU
|
|
Color |
Negro |
|
Material de chaqueta |
PVC |
|
Relleno |
Algodón |
|
Diámetro exterior |
5,5 ± 0,1 mm |
|
Conector |
M12-A, recto o acodado, 4 pines
|
|
Diámetro de conductor |
22 AWG |
|
Radio de curvatura estático |
22 mm |
|
Radio de curvatura dinámico |
44 mm |
|
Seguridad |
RoHS: Cumple
|
|
Prueba de flexión para cadena portacables |
Radio de curvatura: 75 mm
|
|
Prueba de torsión |
Ángulo: ± 180º
|
|
Se puede usar con |
DEEP-GL Log S
LSR S-GL LSR L-GL LSR XL-GL |
NANO-GL NANO ULTRA-GL PRO XS-GL PRO S-GL PRO M-GL UHP-140-GL |
Dimensiones
Unidad: mm
|

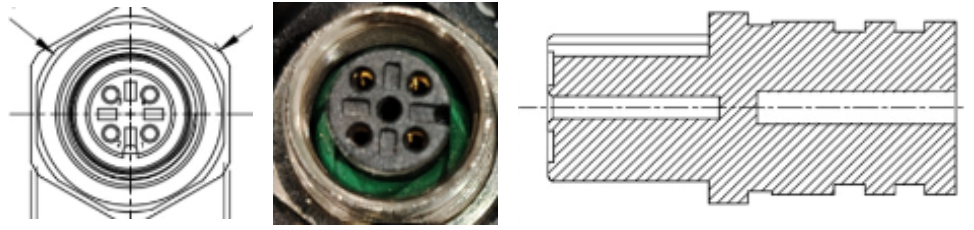

El conector M12-A real del cable de alimentación CC es ligeramente diferente al del dibujo: tiene un orificio ciego adicional no funcional en el centro. Este orificio ciego no tiene ningún uso práctico. No altera las características eléctricas del conector M12 ni afecta a su conexión ni a su uso con el conector correspondiente. La siguiente ilustración muestra el dibujo, el objeto físico y una vista en sección transversal del objeto físico en orden:
|
| Modelo | L |
|---|---|
CBL-PWR-5M / CBL-PWR-5M-LU |
5 m |
CBL-PWR-10M / CBL-PWR-10M-LU |
10 m |
CBL-PWR-15M / CBL-PWR-15M-LU |
15 m |
CBL-PWR-20M / CBL-PWR-20M-LU |
20 m |
CBL-PWR-30M / CBL-PWR-30M-LU |
30 m |
Conector
|
Conector M12-A |
| Función | Pin de conector M12-A | Color de cable pigtail |
|---|---|---|
GND |
1 |
Marrón |
GND |
2 |
Blanco |
24 V CC |
3 |
Azul |
24 V CC |
4 |
Negro |
PE |
- |
Amarillo-verde |
