Kawasaki （川崎）抓取样例程序¶
本章将介绍用于完成简单识别并移动的机器人样例程序。
前提¶
已参照 Kawasaki （川崎）主控程序说明 完成机器人程序烧录，并与 Mech-Center 建立连接。
已参照 Kawasaki （川崎）标定操作流程 完成外参标定。
Mech-Vision 和 Mech-Viz 工程已搭建，并已勾选 自动加载当前工程 。
在 Mech-Center 的部署设置中，同步 Mech-Vision 自动加载的工程列表，并调整工程顺序。
机器人工具中心点已定义好。
调低机器人运行速度，以避免调试过程中发生碰撞。
使用 Mech-Vision 进行视觉识别并获取结果¶
.PROGRAM vision_sample_1()
;**********************************************************
;* FUNCTION:simple pick and place with Mech-Vision
;* mechmind, 2022-5-1
;**********************************************************
accuracy 1 always
speed 30 always
TOOL gripper ;set TCP
Home ;move robot home position
lmove camera_capture ;move to camera capture position
break
pos_num = 0
;Set ip address of IPC
call mm_init_skt(127,0,0,1,50000,60)
twait 0.1
;Set vision recipe
;call mm_switch_model(1,1)
;Run vision project
call mm_start_vis(1,1,2)
twait 1
call mm_get_visdata(1,pos_num,ret2)
if ret2 <> 1100
halt
end
call mm_get_pose(1,&pick[1],label[l],speed[1])
LAPPRO pick[1],100
LMOVE pick[1]
break
;Add object grasping logic here.
ldepart 100
lmove waypoint[1]
lappro drop[1],100
lmove drop[1]
;Add object releasing logic here.
ldepart 100
HOME
.END
程序逻辑解读¶
移动机器人至 Home 点。
移动到相机拍照位置。
调用 MM_Init_Skt 对通讯进行初始化设置。
如需设置 Mech-Vision 工程配方，可以在这里添加 MM_Switch_Model 设置工程配方。
MM_Start_Vis 触发 Mech-Vision 工程运行。
等待 1 秒。Eye To Hand 模式下，若在 MM_Start_Vis 和 MM_Get_VisData 之间有移动步骤（MoveL 或 MoveJ），则不需要在此设置等待；Eye In Hand 模式下则必须等待 1 秒，在相机拍照完成之前保持相机静止。
获取 Mech-Vision 工程计算出的位姿。
判断获取位姿的状态码是否正常，若状态码返回异常，机器人程序将暂停或停止。
移动到抓取点。
移动到抓取点和放置点之间的安全区域。
移动到固定的放置点。
用户自定义部分¶
定义工具中心点 TCP
TOOL gripper，使用位姿变量 gripper ,设置机器人 TCP 。用户需将调用坐标系改为存储了实际 TCP 值的坐标系。
示教拍照点
LMOVE camera_capture, 用户需将拍照点位置记录在 camera_capture 位姿变量中。
示教过渡点
LMOVE waypoint[1], 用户可添加一个或几个中间点，使机器人从抓取点移动至放置点过程中无碰撞。
示教放置点
LMOVE drop[1]，用户需将放置位置记录在 drop[1] 位姿变量中。
定义抓取前后，放置前后的接近距离
接近抓取点
LAPPRO pick[1],100 移动到抓取点上方 100mm 处，用户需要修改偏移量，保证接近过程无碰撞。
离开抓取点
LDEPART 100 从抓取点点沿工具Z轴方向向上移动 100mm ，用户需要修改偏移量，保证离开过程无碰撞。
接近放置点
LAPPRO drop[1],100 移动到放置点上方 100mm 处，用户需要修改偏移量，保证接近过程无碰撞。
离开放置点
LDEPART 100 从放置点沿工具Z轴方向向上移动 100mm ，用户需要修改偏移量，保证离开过程无碰撞。
定义夹具动作
在移动到抓取点和放置点时，需添加夹具控制逻辑用来开关夹具。
定义机器人 HOME 点

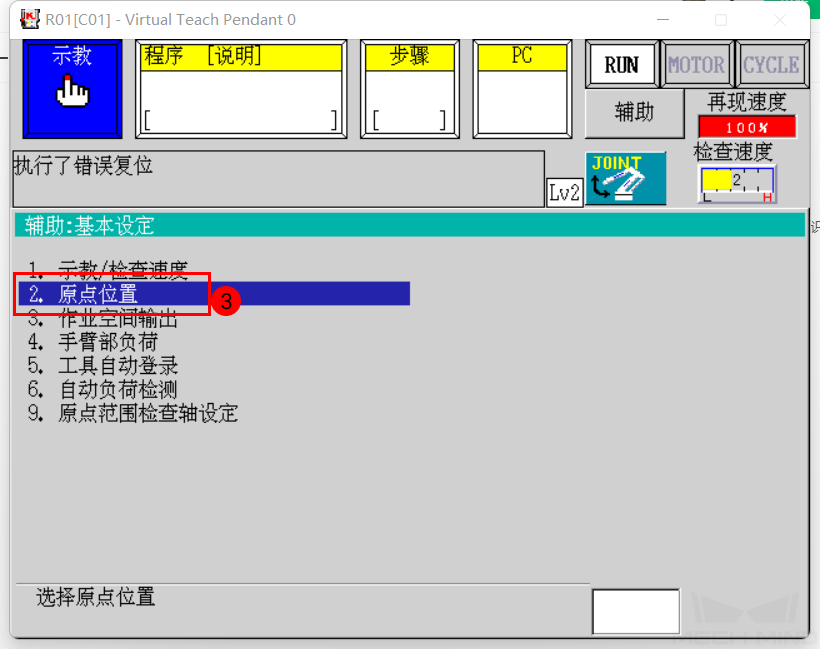

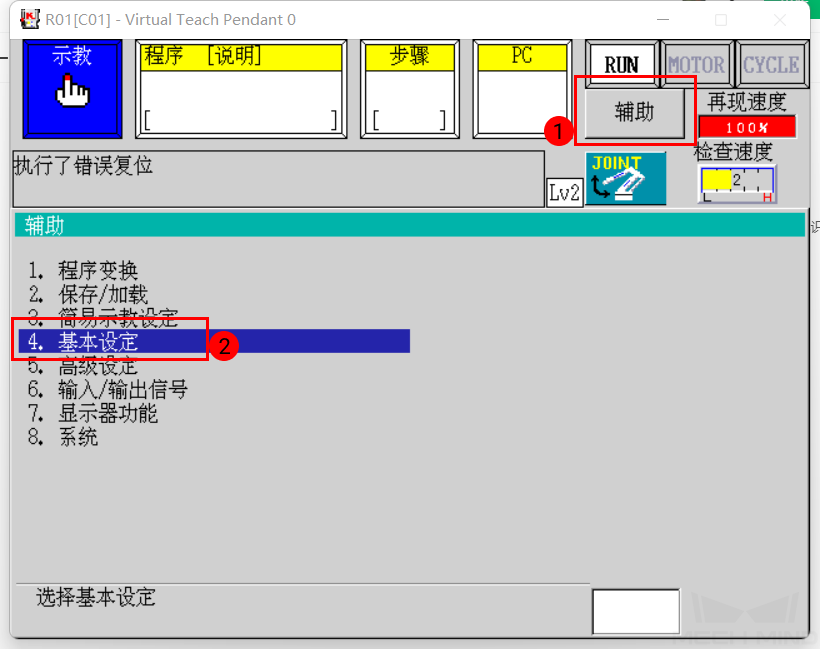

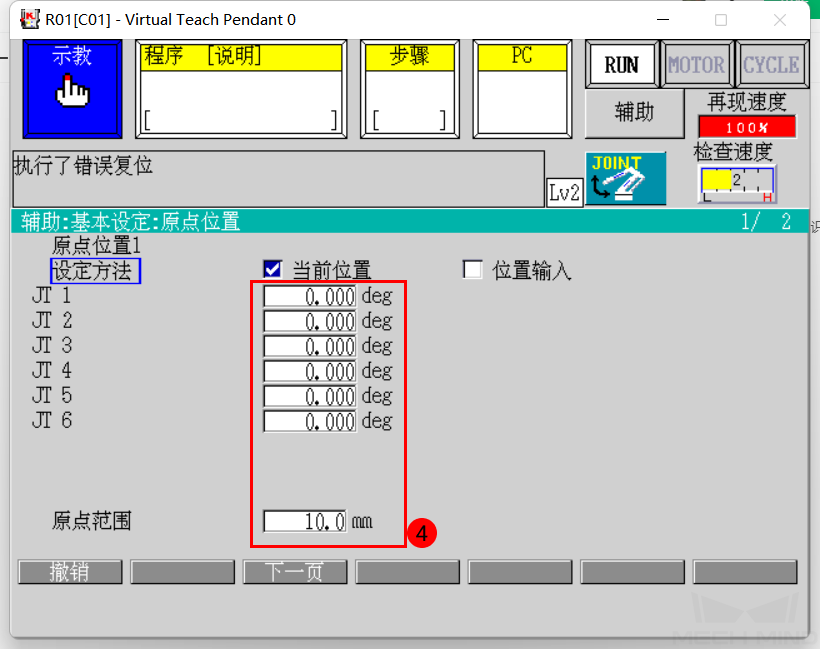

机器人 HOME 点需要用户预先在 中进行设定，设定好之后按 登录 键确认。
使用 Mech-Viz 规划路径¶
.PROGRAM vision_sample_2()
;**********************************************************
;* FUNCTION:simple pick and place with Mech-Viz
;* mechmind, 2022-5-1
;**********************************************************
accuracy 1 always
speed 30 always
TOOL gripper ;set TCP
Home ;move robot home position
LMOVE camera_capture ;move to camera_capture position
break
pos_num = 0
;Set ip address of IPC
call mm_init_skt(127,0,0,1,50000,60)
twait 0.1
;Set vision recipe
;call mm_switch_model(1,1)
;Run Viz project
call mm_start_viz(1)
twait 0.1
;set branch exitport
;call mm_set_branch(1,1)
;get planned path
call mm_get_vizdata(2,pos_num,vispos_num,ret1)
if ret1 <> 2100
halt
end
for count=1 to pos_num
call mm_get_pose(count,&movepoint[count],label[count],speed[count])
end
;follow the planned path to pick
for count =1 to pos_num
speed speed[count]
LMOVE movepoint[count]
if count == vispos_num then
;add object grasping logic here
end
end
;go to drop location
ldepart 100
lmove waypoint[1]
lappro drop[1],100
lmove drop[1] ;drop point
;add object releasing logic here
ldepart 100
HOME
.END
程序逻辑解读¶
此样例使用 Mech-Viz 进行视觉引导抓取，然后放置到固定的放置点。
移动机器人至 Home 点。
移动到相机拍照位置。
调用 MM_Init_Socket 对通讯进行初始化设置。
如需设置 Mech-Vision 工程配方，可以在这里调用 MM_Switch_Model 。
触发 Mech-Viz 工程运行。
获取 Mech-Viz 工程规划的移动路径。
判断状态码是否正常，若状态码返回异常，机器人程序将暂停或停止。
使用循环将获取的位姿保存到变量。
使用循环使机器人沿 Mech-Viz 规划的路径移动，完成抓取并离开抓取点。
移动到抓取点和放置点之间的中间区域。
移动到放置点进行放置。
用户自定义部分¶
定义工具中心点 TCP
TOOL gripper，设置机器人 TCP ，使用位姿变量 gripper 。用户需将调用坐标系改为存储了实际 TCP 值的坐标系。
示教拍照点
LMOVE camera_capture, 用户需将拍照点位置记录在 camera_capture 位姿变量中。
示教过渡点
LMOVE waypoint[1], 用户可添加一个或几个中间点，使机器人从抓取点移动至放置点过程中，无碰撞。
示教放置点
LMOVE drop[1]，用户需将放置位置记录在 drop[1] 位姿变量中。
定义夹具动作
在移动到抓取点和放置点时，需添加夹具控制逻辑用来开关夹具。
定义机器人 HOME 点
机器人 HOME 点需要用户预先在 中进行设定，设定好之后按 登录 键确认。
